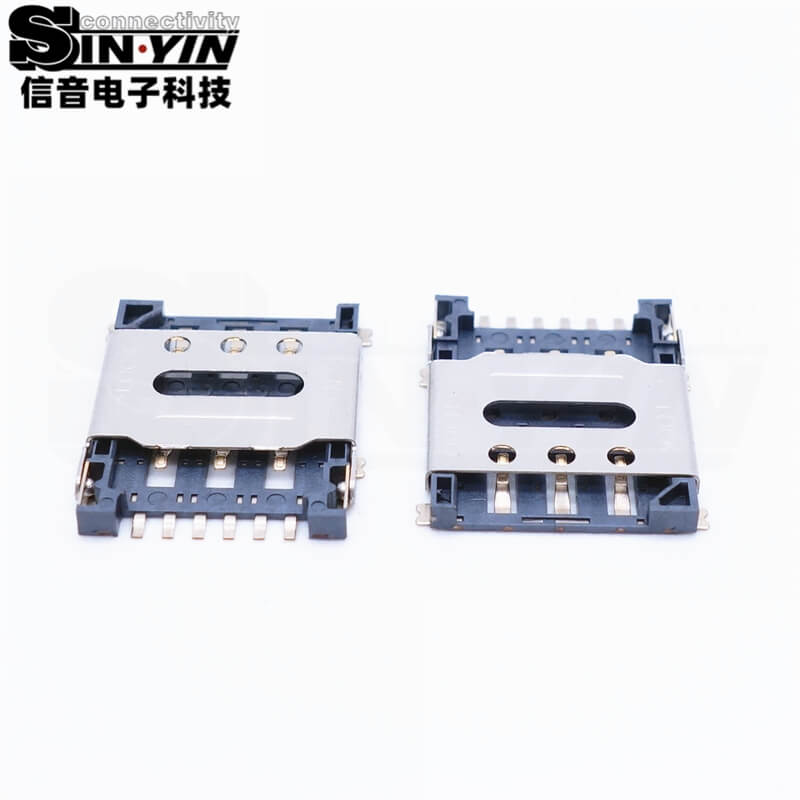

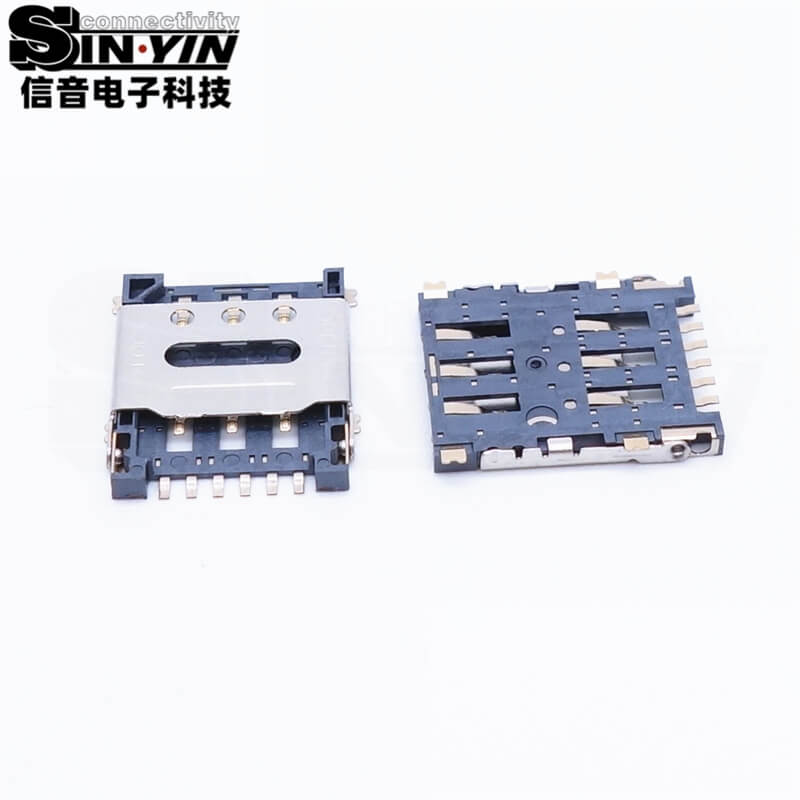

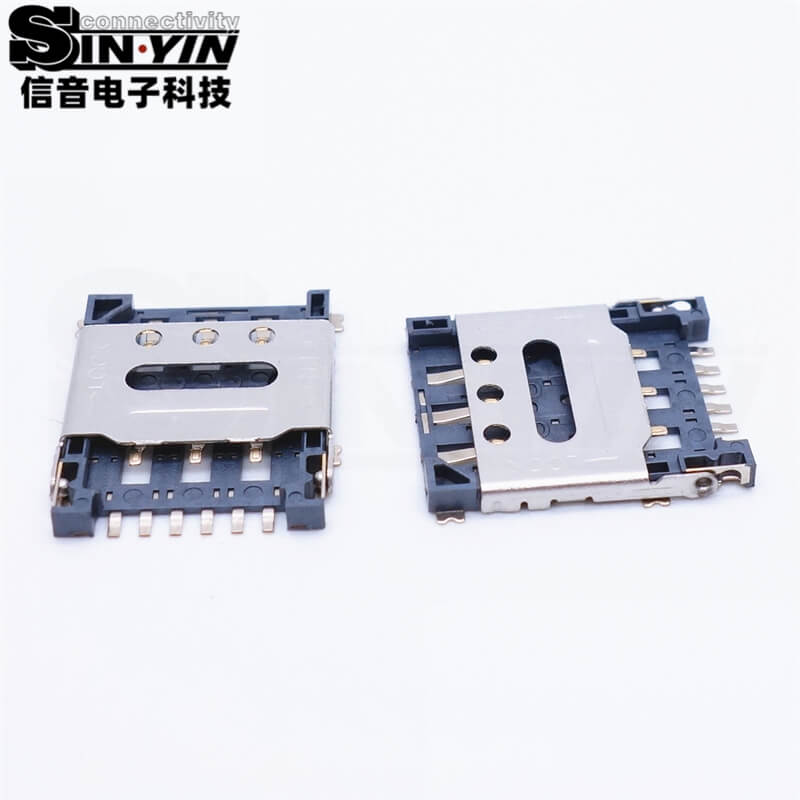

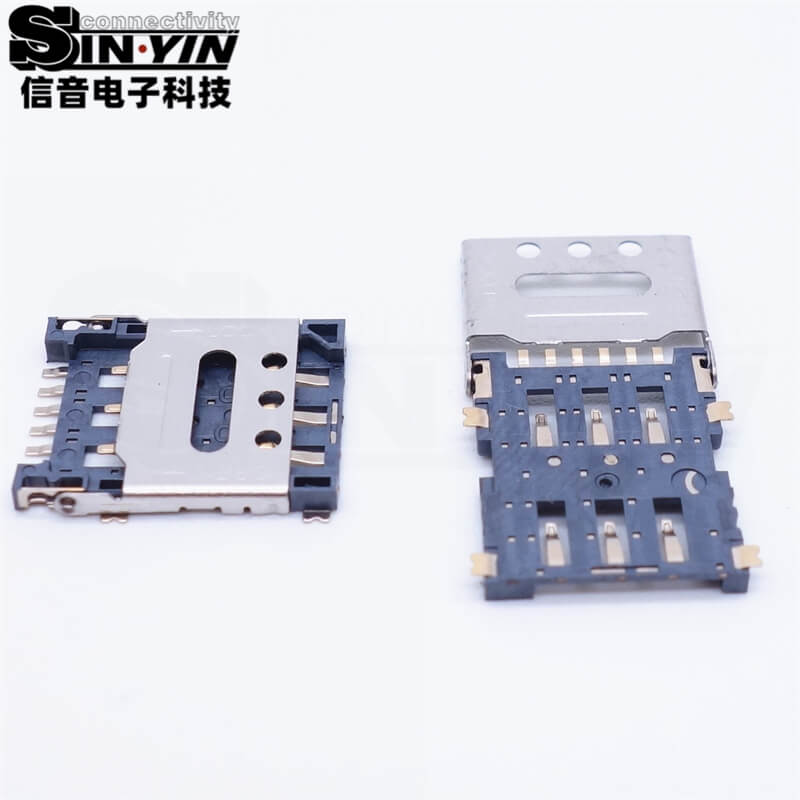

> SIM卡座 6Pin 1.5H 掀盖式/翻盖式 贴片型（1.5mm超薄 / 高抗震铰链锁紧 / 4G/5G物联网通信模组卡槽）
本款 6Pin 掀盖式（Flip-Lock）SIM 卡座采用 1.5mm 超薄低剖面结构，配备高强度金属铰链翻盖机制，滑动锁定轻松顺畅。掀盖锁定结构能在震动、颠簸及冲击环境下提供极高的抓卡紧固力，杜绝卡片接触不良或掉电风险。采用高耐温 LCP 塑胶与镀金高导铜弹片，完美适用于 4G/5G 物联网模组、车载终端、三防手持设备及工业控制主板。提供 2D/3D 图纸与免费索样服务。
SIM 卡座 6Pin 1.5H 掀盖式（翻盖锁紧型 SMT 卡槽） 是一款专为高震动环境、紧凑型空间布局以及物联网（IoT）通信模块打造的 1.5mm 超薄 Flip-Lock 表面贴片连接器。

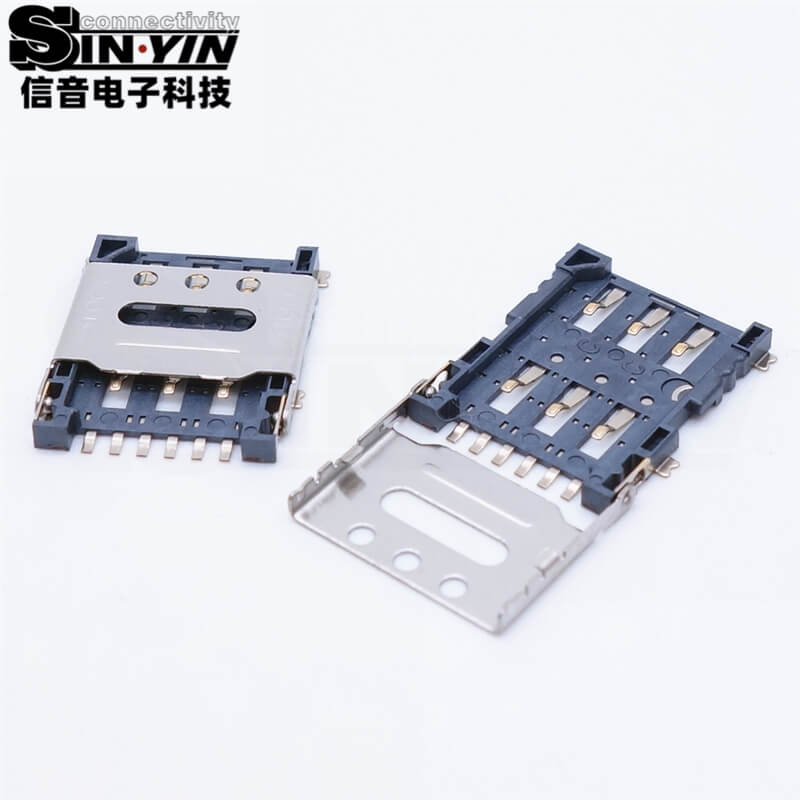

本产品采用了经典的 铰链式金属翻盖（Flip-Type / Hinged）锁定结构，放入 SIM 卡后通过推拉盖板即可完成坚固锁定。相比自弹式（Push-Push）或压卡式结构，掀盖锁定能为 SIM 卡提供均匀且持久的下压力，在车载震动、机械跌落或剧烈晃动环境下，彻底杜绝卡片松脱、接触不良与瞬间掉电隐患。1.5mm 的极低剖面高度大幅节省了 PCB 堆叠厚度。内部采用高弹性高导铜镀金弹片，接触电阻低，抗氧化性强，是 4G/5G 无线通信模块及车载/工业终端高可靠性的卡槽解决方案。
---铰链翻盖结构下压力大且均匀，能轻松应对高频震动、颠簸与冲击测试，有效保证通信模组数据传输的连续稳定。
SMT 脚位平整度（Coplanarity）严控在 0.10mm 以内，搭配规范的卷盘编带（Tape & Reel）包装，抛料率低，贴片焊接坚固。
Pin 脚 Layout 与外形尺寸完美兼容主流品牌的 6Pin 掀盖卡座，生产工艺成熟，出货量大，支持高性价比无缝替换。
---凭借 1.5mm 超薄设计、掀盖翻盖锁定与高抗震接触表现，本款 SIM 卡座广泛应用于：
东莞市信音电子科技有限公司作为源头连接器生产厂家，为您提供全流程供应链保障：
| 分类项目 | 参数指标 | 规格说明 / 判定标准 |
|---|---|---|
| 基本信息 | 产品类别 | SIM 卡座 / 掀盖式/翻盖式通信卡槽（Flip-Lock） |
| 结构与材质规格 | Pin位数与插卡方式 | 6 Pin，铰链掀盖式推拉锁紧（Flip-Type） |
| 卡座本体高度（H） | 1.5 mm（超薄低剖面结构） | |
| 防震动锁定结构 | 不锈钢铰链金属翻盖 + 侧向滑动扣合锁定机制 | |
| 安装类型与平整度 | SMT 表面贴片式，引脚平整度 ≤ 0.10 mm | |
| 外壳金属上盖 | 高强度不锈钢，具备优异的机械韧性与抗电磁干扰性能 | |
| 塑胶主体材质 | LCP UL94-V0（高耐温耐焊接工程塑胶） | |
| 接触弹片材质 | 高导磷铜，接触区镀金（1u"~3u"），焊脚镀雾锡/镀金 | |
| 电气性能 | 额定电流/电压 | 0.5A AC/DC Max, 30V AC/DC Max |
| 接触电阻 | ≤ 0.05 Ω (50 mΩ Max) | |
| 绝缘电阻 | ≥ 1000 MΩ (DC 500V 测试) | |
| 耐电压强度 | AC 500V / 1分钟 无击穿与飞弧 | |
| 物理与机械性能 | 翻盖锁紧耐用度 | ≥ 2,000 次掀盖开合与插拔测试 |
| 焊接耐热度 | SMT 无铅回流焊 260 ℃ / 10 秒 | |
| 工作环境温度 | -40 ℃ ～ +85 ℃（工业级宽温） | |
| 环保资质认证 | 环保标准 | 符合欧盟 RoHS 2.0 及 REACH 环保无铅标准 |
