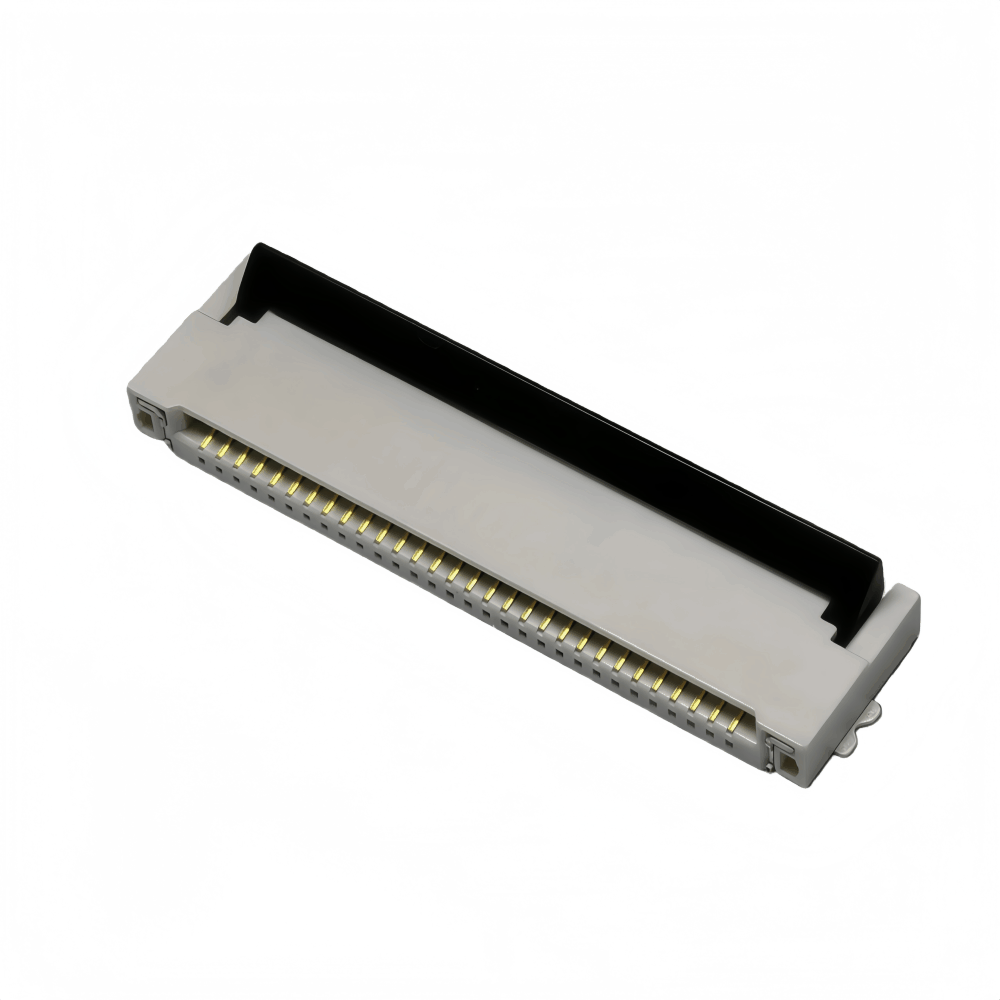

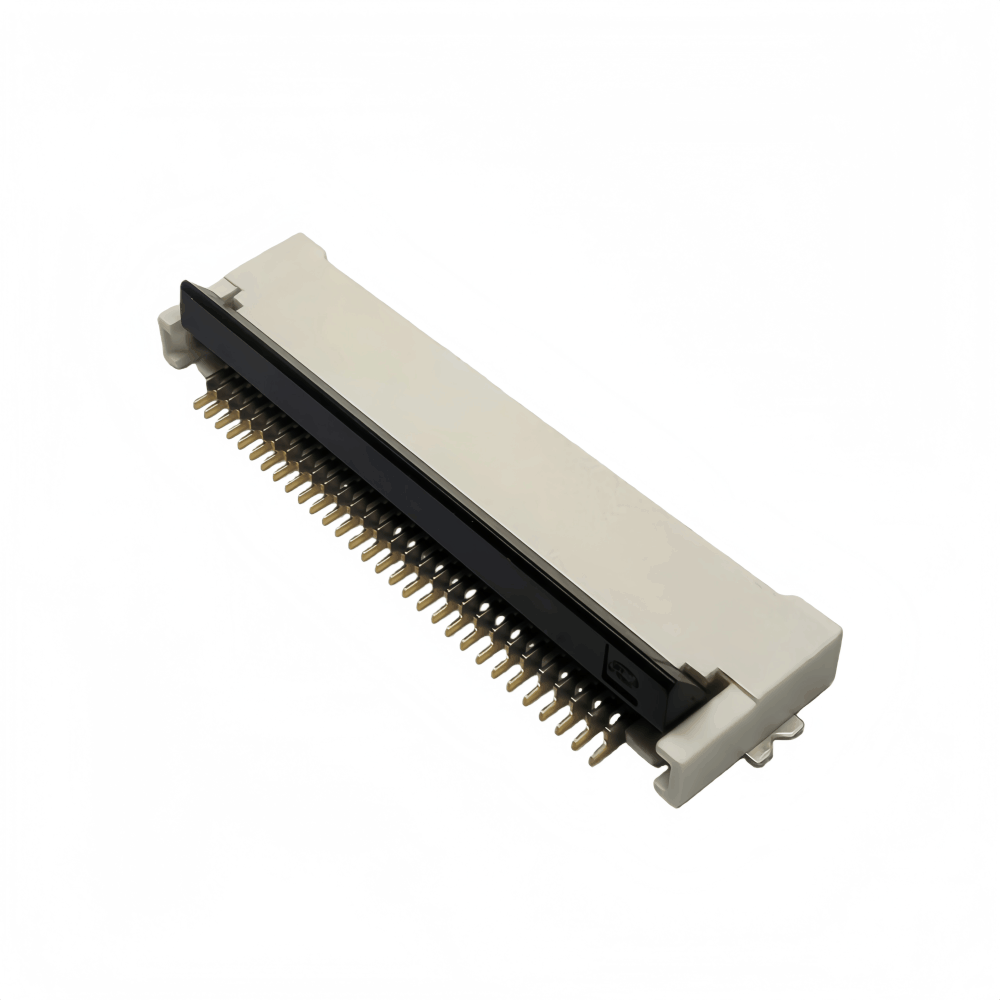

> FPC连接器 0.5mm间距 H=2.0mm 后锁/后压翻盖式（卧式SMT贴片 / 多Pin位可选柔性排线插座）
0.5mm 间距 2.0H 后锁/后压翻盖式 FPC/FFC 连接器 是一款专为高密度信号传输、超薄显示屏模组及紧凑型电子设备打造的 卧式 SMT 表面贴片式柔性排线插座。
该连接器采用了先进的 旋转后锁（Back Flip / 后压翻盖式）零插拔力（ZIF）锁紧机构。相比传统的正锁或抽拉式结构，后锁设计在插入 FPC 排线时无需提前抬起前盖，排线插入定位更精准，压合后盖时受力均匀，极大降低了因误操作导致压盖损坏或脱落的风险。0.5mm 高密度间距 可大幅节省 PCB 空间；2.0mm 超薄剖面高度（Profile Height） 能有效压缩设备内部空间；胶芯采用高耐温工程塑料，完全适配 SMT 自动贴片与回流焊焊接工艺。
---采用翻盖后锁结构，排线顺畅插入后直接下压后盖完成锁定，锁紧力强、抗震动防拉扯，且能有效避免前操作空间受限时的破损问题。
采用 0.5mm 微细间距布局，在有限的主板边缘宽度内容纳更多信号通道，适应轻薄化、多功能集成的电路设计。
整体高度仅 2.0mm，结构紧凑，完美贴合对内部高度与厚度有严苛要求的现代微型化、轻量化电子终端。
---凭借 0.5mm 高密度间距、2.0H 超薄高度与后锁翻盖结构，本款 FPC 连接器广泛应用于以下领域：
东莞市信音电子科技有限公司作为源头连接器生产厂家，为您提供全流程供应链保障：
| 分类项目 | 参数指标 | 规格说明 / 判定标准 |
|---|---|---|
| 基本信息 | 产品类别 | FPC / FFC 柔性电路板连接器（插座） |
| 结构与材质规格 | 端子间距（Pitch） | 0.5 mm（高密度间距） |
| 剖面高度（Height） | 2.0 mm（超薄卧式） | |
| 锁紧结构（ZIF） | 旋转后锁 / 后压翻盖式（Back Flip Cover） | |
| 触点类型（Contact） | 下接触 / 双面接触（Bottom / Dual Contact） | |
| 安装方式 | SMT 表面贴片式（卧式 90度） | |
| 塑胶/盖板材质 | LCP / PA9T UL94-V0（高耐温工程塑胶） | |
| 端子及焊片材质 | 磷青铜，表面镀雾锡或镀金（Au/Sn PLATED） | |
| 电气性能 | 额定载荷 | AC/DC 50V / 0.5A per pin |
| 接触电阻 | ≤ 0.03 Ω (30 mΩ) | |
| 绝缘电阻 | ≥ 500 MΩ (DC 500V 测试) | |
| 耐电压强度 | AC 250V (50Hz) / 1分钟 无击穿穿弧 | |
| 物理与机械性能 | 适用排线厚度 | 0.30 mm ± 0.03 mm（包含补强板厚度） |
| 焊接耐热度 | SMT 回流焊 260 ℃ / 10 秒；手工焊 350 ℃ / 3 秒 | |
| 工作环境温度 | -25 ℃ ～ +85 ℃ | |
| 环保资质认证 | 环保标准 | 符合欧盟 RoHS 2.0 及 REACH 环保无铅标准 |
使用30瓦电烙铁，烙铁尖端温度不超过350℃，焊接时间为3秒。
◆ 波峰焊/再流焊
峰值温度不超过260℃，焊接时间不超过5秒（焊接温度曲线参考如下）
