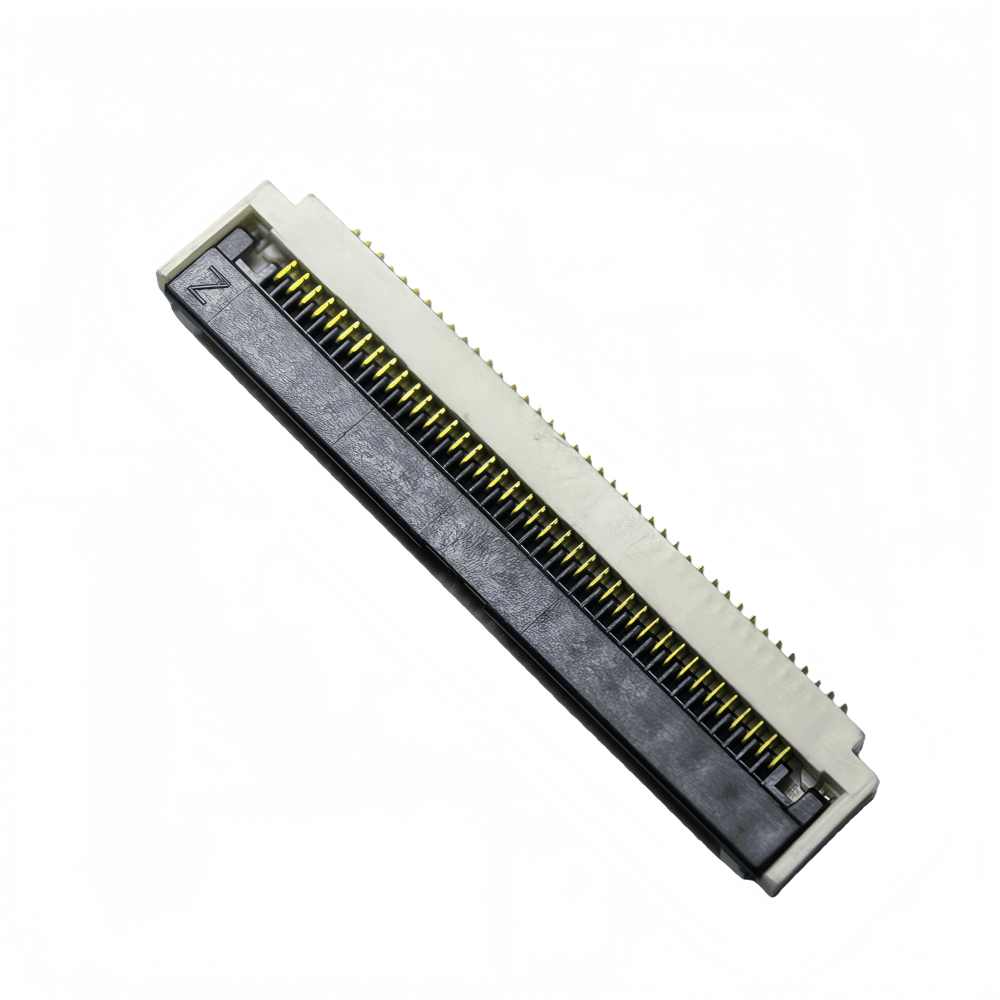

> FPC连接器 0.5mm间距 H=1.8mm 前翻盖式（卧式SMT贴片 / 多Pin位可选柔性排线插座）
0.5mm 间距 1.8H 前翻盖式 FPC/FFC 连接器 是一款专为极薄化设计、高密度信号传输及微型显示模组打造的 卧式 SMT 表面贴片式柔性排线插座。
本产品采用了经典的 前翻盖（Front Flip / Flip-Lock）零插拔力（ZIF）锁紧机构，翻盖动作顺畅，扣合定位清晰，排线插入与压合操作极其直观高效。1.8mm 的极薄剖面高度（Profile Height） 比常规 2.0H 进一步压缩了纵向空间，能更好地满足智能手环、摄像头模组及超薄智能终端对内部极限空间的严格要求。胶芯采用高耐温工程塑料，完全适配 SMT 自动贴片与回流焊焊接工艺。
---剖面高度降至 1.8mm，专为微型化、超薄化电子设备打造，有效缩减堆叠厚度，提升整机结构设计自由度。
采用前置翻盖锁紧机构，开盖插入排线、下压锁定一气呵成，锁紧状态视觉可见，极大提高流水线组装与检修效率。
在极小的 PCB 边缘占用面积内容纳更多信号通道，兼具低接触电阻与高抗震动性能，确保数据与电源传输的长期稳定性。
---凭借 0.5mm 高密度间距、1.8H 极薄高度与前翻盖锁紧结构，本款 FPC 连接器广泛应用于以下领域：
东莞市信音电子科技有限公司作为源头连接器生产厂家，为您提供全流程供应链保障：
| 分类项目 | 参数指标 | 规格说明 / 判定标准 |
|---|---|---|
| 基本信息 | 产品类别 | FPC / FFC 柔性电路板连接器（插座） |
| 结构与材质规格 | 端子间距（Pitch） | 0.5 mm（高密度间距） |
| 剖面高度（Height） | 1.8 mm（极薄卧式） | |
| 锁紧结构（ZIF） | 前翻盖式（Front Flip / Flip-Lock） | |
| 触点类型（Contact） | 下接触（Bottom Contact） | |
| 安装方式 | SMT 表面贴片式（卧式 90度） | |
| 塑胶/盖板材质 | LCP / PA9T UL94-V0（高耐温工程塑胶） | |
| 端子及焊片材质 | 磷青铜，表面镀雾锡或镀金（Au/Sn PLATED） | |
| 电气性能 | 额定载荷 | AC/DC 50V / 0.5A per pin |
| 接触电阻 | ≤ 0.03 Ω (30 mΩ) | |
| 绝缘电阻 | ≥ 500 MΩ (DC 500V 测试) | |
| 耐电压强度 | AC 250V (50Hz) / 1分钟 无击穿穿弧 | |
| 物理与机械性能 | 适用排线厚度 | 0.30 mm ± 0.03 mm（包含补强板厚度） |
| 焊接耐热度 | SMT 回流焊 260 ℃ / 10 秒；手工焊 350 ℃ / 3 秒 | |
| 工作环境温度 | -25 ℃ ～ +85 ℃ | |
| 环保资质认证 | 环保标准 | 符合欧盟 RoHS 2.0 及 REACH 环保无铅标准 |
使用30瓦电烙铁，烙铁尖端温度不超过350℃，焊接时间为3秒。
◆ 波峰焊/再流焊
峰值温度不超过260℃，焊接时间不超过5秒（焊接温度曲线参考如下）
