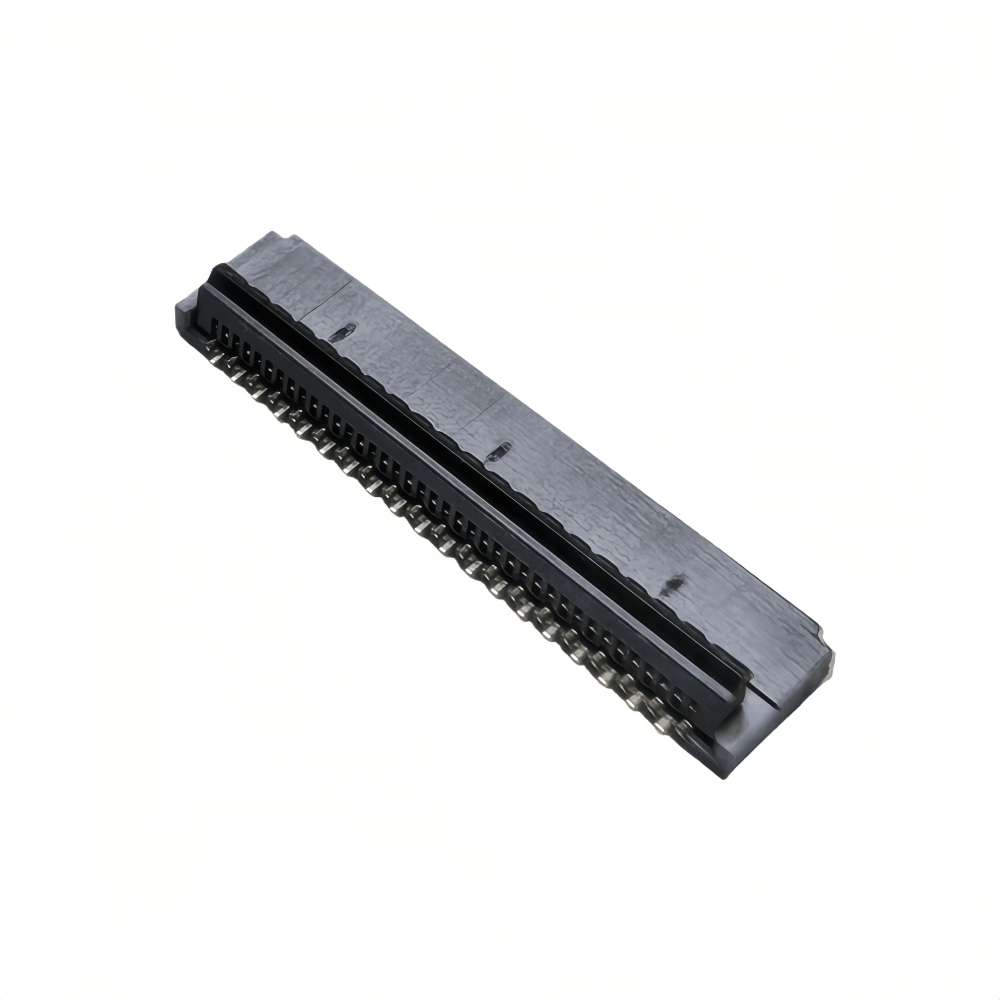

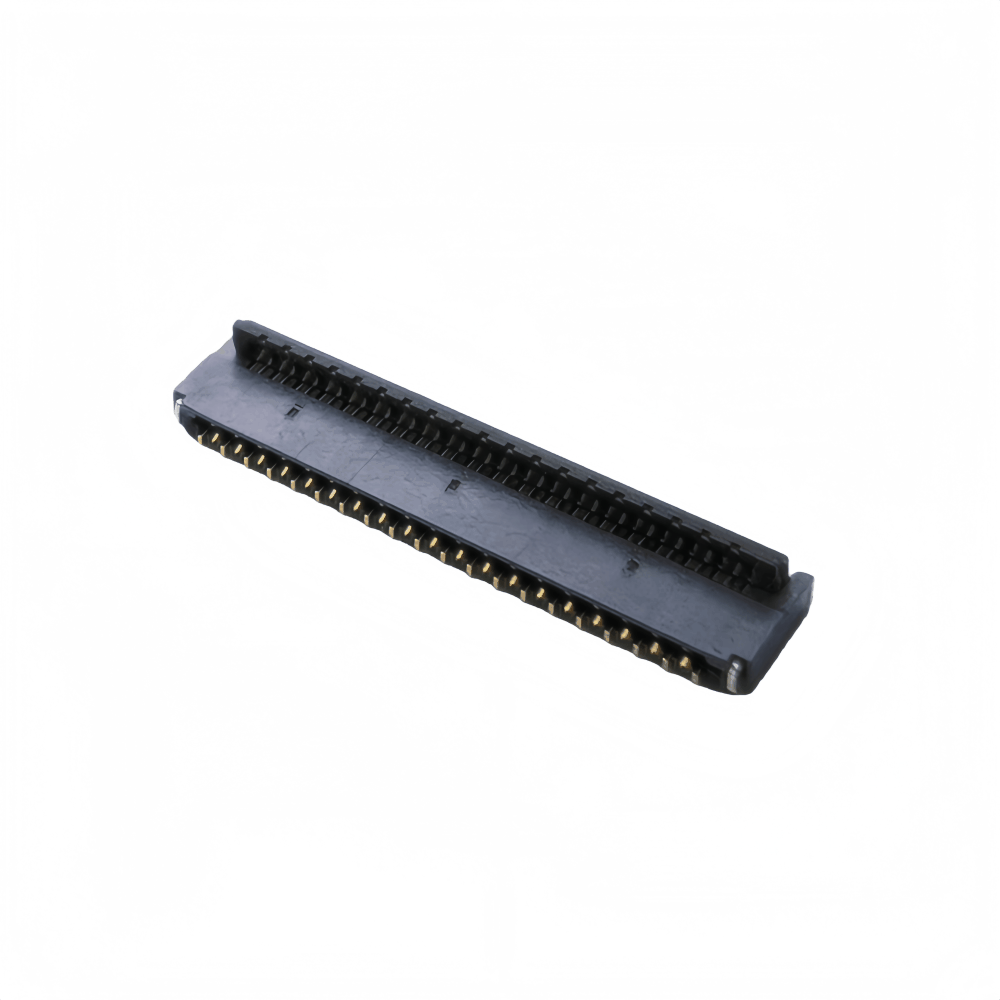

> FPC连接器 0.3mm间距 H=0.9mm 后锁/后压翻盖式（卧式SMT贴片 / 超薄微型柔性排线插座）
0.3mm 间距 0.9H 后锁/后压翻盖式 FPC/FFC 连接器 是一款专为高端微型化智能终端、超薄 LCD/OLED 显示模组及高密度 PCB 布局打造的 极限超薄 SMT 表面贴片式柔性排线插座。
本产品采用了经典的 旋转后锁（Back Flip / 后压翻盖式）零插拔力（ZIF）锁紧机构。在插入 0.3mm 极细 Pitch 的 FPC 排线时，无需提前抬起前盖，排线能更加顺畅地盲插到位；压合后盖时受力均匀且锁紧力强，极大降低了在微型装配过程中因操作不当导致盖板损坏或脱落的风险。0.3mm 超细间距结合 0.9mm 极限剖面高度（Profile Height），极大程度缩减了主板的平面与纵向占用面积，完美适配智能手表、高端智能手机及微型医疗仪器等对空间要求极为严苛的应用。
---拥有微型化的结构尺寸，间距缩窄至 0.3mm，高度仅为 0.9mm，大幅提升主板元器件集成度与结构设计的自由度。
采用翻盖后锁结构，排线定位精准，下压翻盖即可快速锁定，抗震动防拉扯性能优异，避免微型连接器在组装过程中的损坏问题。
采用高精度磷青铜镀金端子，阻抗极低且抗氧化性能优异，确保在微弱电流及高频信号传输下的持久稳定。
---凭借 0.3mm 微细间距、0.9H 极限高度与后锁翻盖结构，本款 FPC 连接器广泛应用于以下领域：
东莞市信音电子科技有限公司作为源头连接器生产厂家，为您提供全流程供应链保障：
| 分类项目 | 参数指标 | 规格说明 / 判定标准 |
|---|---|---|
| 基本信息 | 产品类别 | FPC / FFC 柔性电路板连接器（插座） |
| 结构与材质规格 | 端子间距（Pitch） | 0.3 mm（超细高密度间距） |
| 剖面高度（Height） | 0.9 mm（极限超薄卧式） | |
| 锁紧结构（ZIF） | 旋转后锁 / 后压翻盖式（Back Flip Cover） | |
| 触点类型（Contact） | 下接触 / 双面接触（Bottom / Dual Contact） | |
| 安装方式 | SMT 表面贴片式（卧式 90度） | |
| 塑胶/盖板材质 | LCP UL94-V0（高耐温工程塑胶） | |
| 端子及焊片材质 | 高导磷青铜，表面全镀金（Au PLATED） | |
| 电气性能 | 额定载荷 | AC/DC 30V / 0.2A per pin |
| 接触电阻 | ≤ 0.08 Ω (80 mΩ) | |
| 绝缘电阻 | ≥ 100 MΩ (DC 250V 测试) | |
| 耐电压强度 | AC 200V (50Hz) / 1分钟 无击穿穿弧 | |
| 物理与机械性能 | 适用排线厚度 | 0.20 mm ± 0.03 mm（包含补强板厚度） |
| 焊接耐热度 | SMT 回流焊 260 ℃ / 10 秒；手工焊 350 ℃ / 3 秒 | |
| 工作环境温度 | -25 ℃ ～ +85 ℃ | |
| 环保资质认证 | 环保标准 | 符合欧盟 RoHS 2.0 及 REACH 环保无铅标准 |
使用30瓦电烙铁，烙铁尖端温度不超过350℃，焊接时间为3秒。
◆ 波峰焊/再流焊
峰值温度不超过260℃，焊接时间不超过5秒（焊接温度曲线参考如下）
