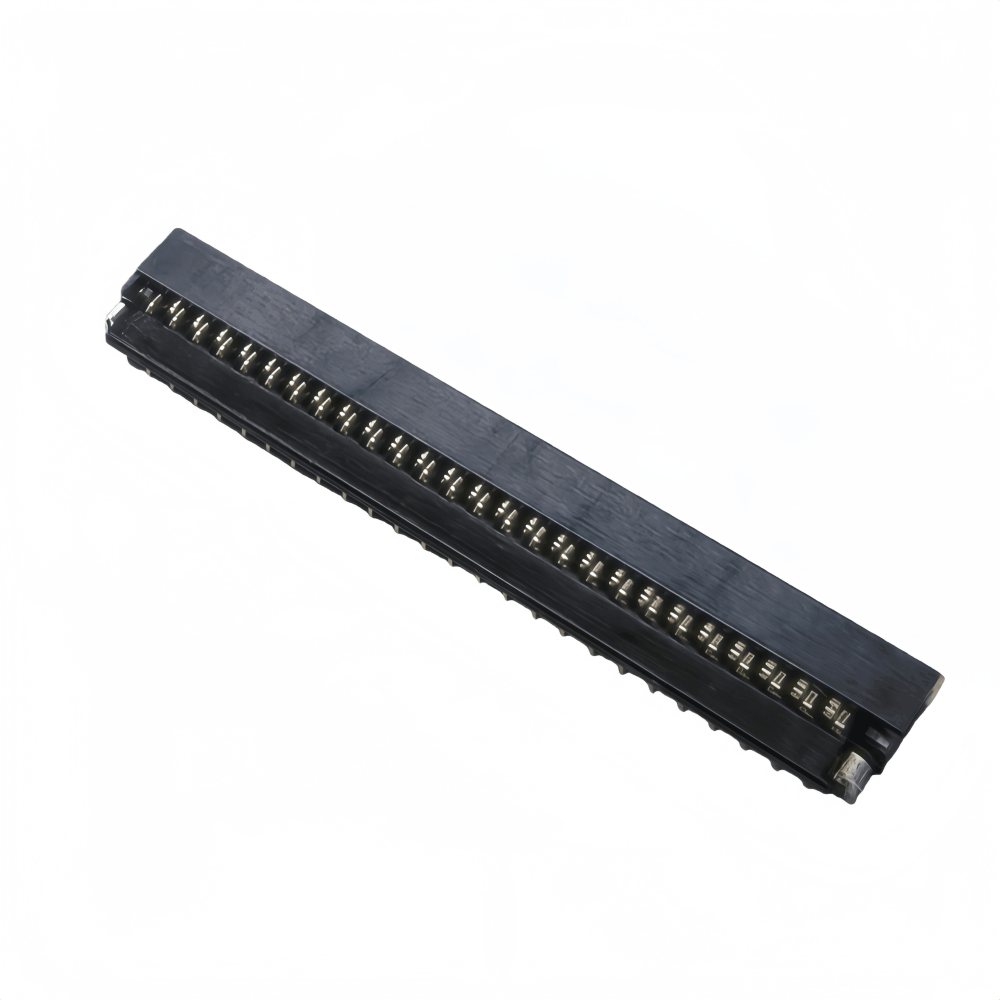

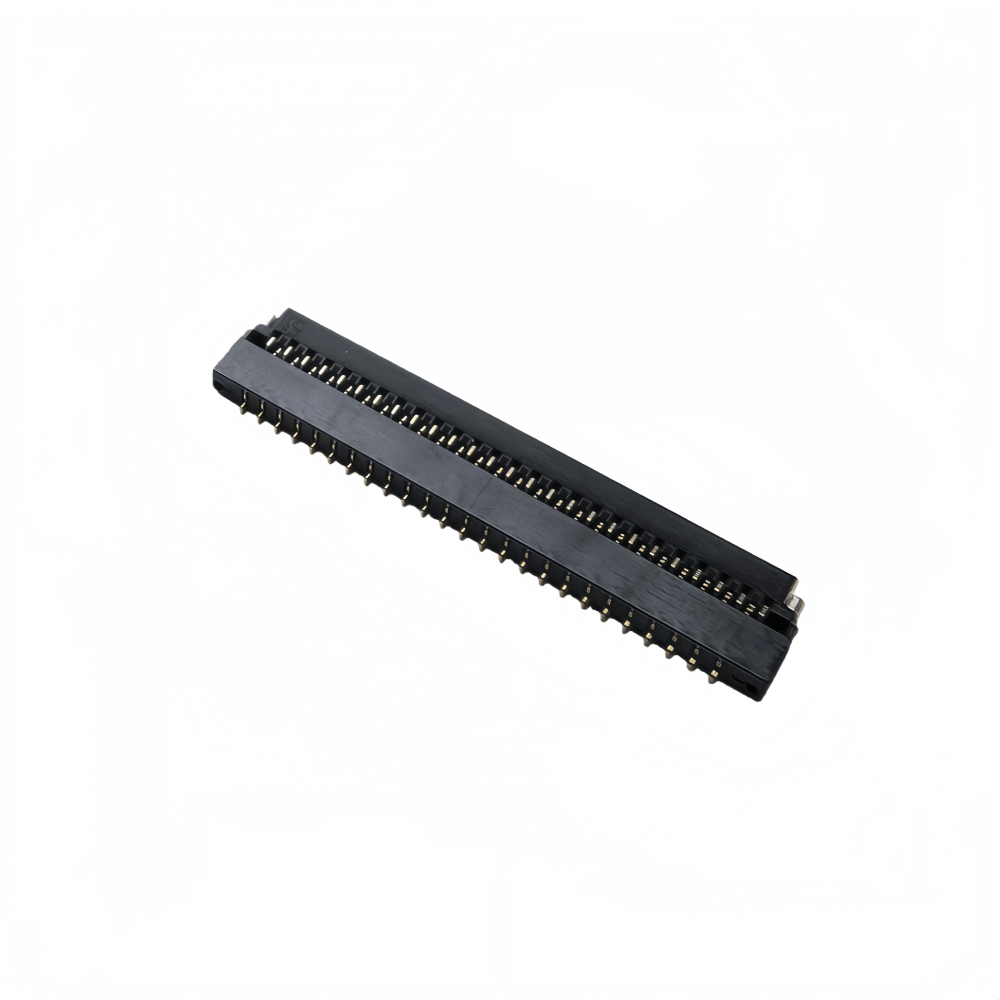

> FPC连接器 0.3mm间距 H=0.9mm 前翻盖式（卧式SMT贴片 / 超薄微型柔性排线插座）
0.3mm 间距 0.9H 前翻盖式 FPC/FFC 连接器 是一款专为高端微型化智能终端、超薄 LCD/OLED 显示模组及高密度 PCB 布局打造的 极限超薄 SMT 表面贴片式柔性排线插座。
本产品采用了经典的 前翻盖（Front Flip / Flip-Lock）零插拔力（ZIF）锁紧机构，翻盖动作顺畅，扣合定位清晰，排线插入与压合锁定操作极其直观高效。0.3mm 超细间距结合 0.9mm 极限剖面高度（Profile Height），极大程度缩减了主板的平面与纵向占用空间，完美适配智能手表、高端智能手机及微型医疗仪器等对空间要求极为严苛的应用。
---拥有微型化的结构尺寸，间距缩窄至 0.3mm，高度仅为 0.9mm，大幅提升主板元器件集成度与结构设计的自由度。
采用前置翻盖锁紧机构，开盖插入排线、下压锁定一气呵成，锁紧状态视觉可见，极大提高流水线组装与检修效率。
采用高精度磷青铜镀金端子，阻抗极低且抗氧化性能优异，确保在微弱电流及高频信号传输下的持久稳定。
---凭借 0.3mm 微细间距、0.9H 极限高度与前翻盖锁紧结构，本款 FPC 连接器广泛应用于以下领域：
东莞市信音电子科技有限公司作为源头连接器生产厂家，为您提供全流程供应链保障：
| 分类项目 | 参数指标 | 规格说明 / 判定标准 |
|---|---|---|
| 基本信息 | 产品类别 | FPC / FFC 柔性电路板连接器（插座） |
| 结构与材质规格 | 端子间距（Pitch） | 0.3 mm（超细高密度间距） |
| 剖面高度（Height） | 0.9 mm（极限超薄卧式） | |
| 锁紧结构（ZIF） | 前翻盖式（Front Flip / Flip-Lock） | |
| 触点类型（Contact） | 下接触（Bottom Contact） | |
| 安装方式 | SMT 表面贴片式（卧式 90度） | |
| 塑胶/盖板材质 | LCP UL94-V0（高耐温工程塑胶） | |
| 端子及焊片材质 | 高导磷青铜，表面全镀金（Au PLATED） | |
| 电气性能 | 额定载荷 | AC/DC 30V / 0.2A per pin |
| 接触电阻 | ≤ 0.08 Ω (80 mΩ) | |
| 绝缘电阻 | ≥ 100 MΩ (DC 250V 测试) | |
| 耐电压强度 | AC 200V (50Hz) / 1分钟 无击穿穿弧 | |
| 物理与机械性能 | 适用排线厚度 | 0.20 mm ± 0.03 mm（包含补强板厚度） |
| 焊接耐热度 | SMT 回流焊 260 ℃ / 10 秒；手工焊 350 ℃ / 3 秒 | |
| 工作环境温度 | -25 ℃ ～ +85 ℃ | |
| 环保资质认证 | 环保标准 | 符合欧盟 RoHS 2.0 及 REACH 环保无铅标准 |
使用30瓦电烙铁，烙铁尖端温度不超过350℃，焊接时间为3秒。
◆ 波峰焊/再流焊
峰值温度不超过260℃，焊接时间不超过5秒（焊接温度曲线参考如下）
