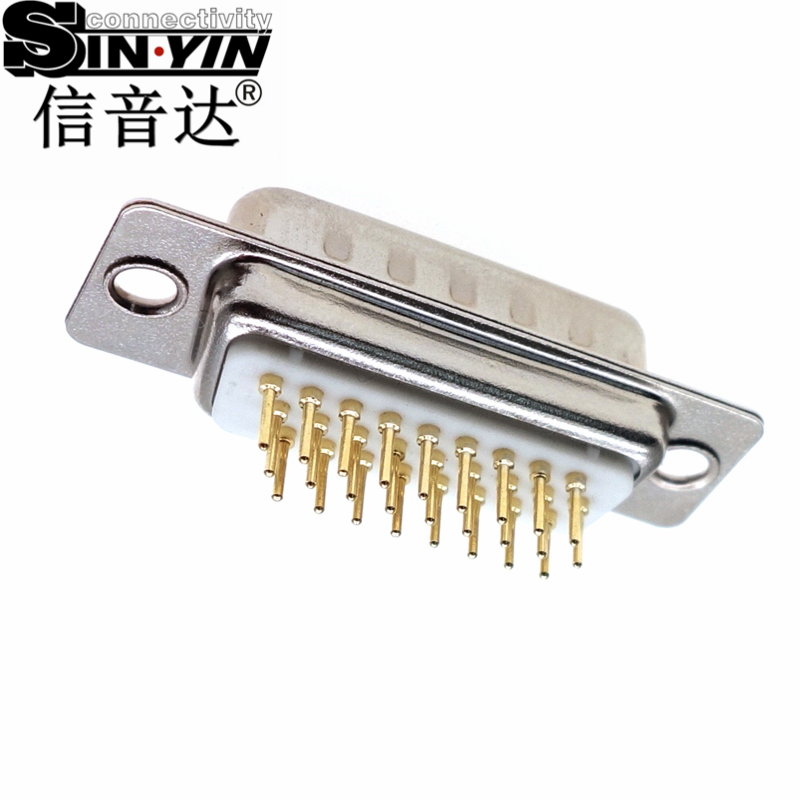

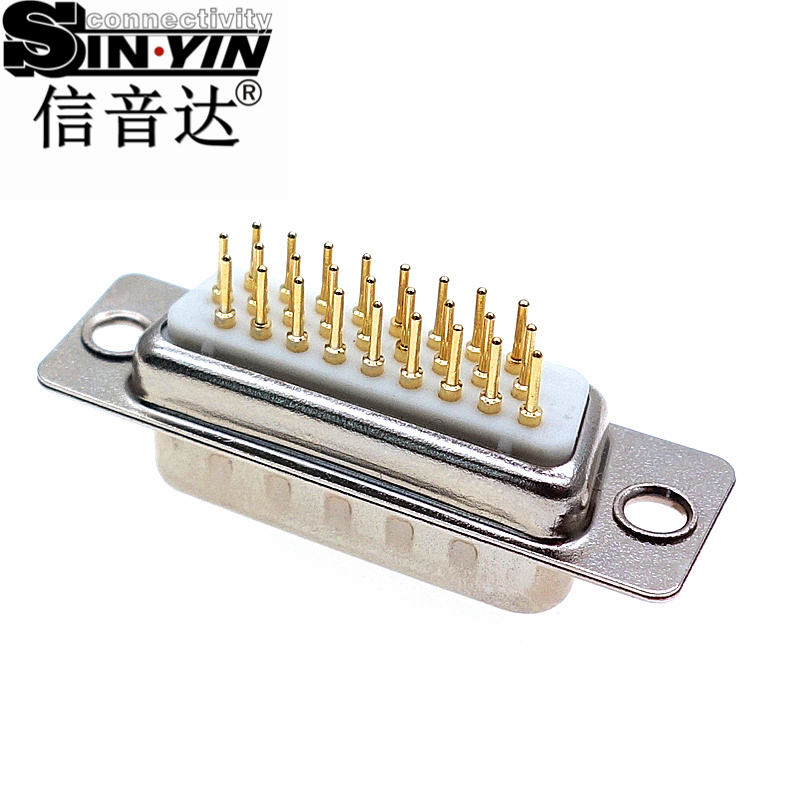

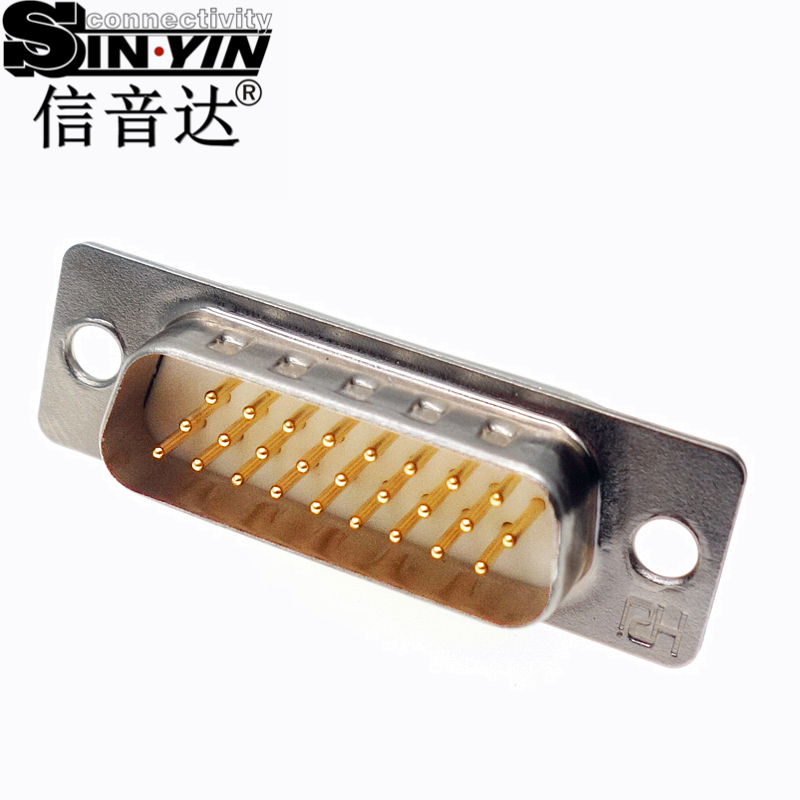

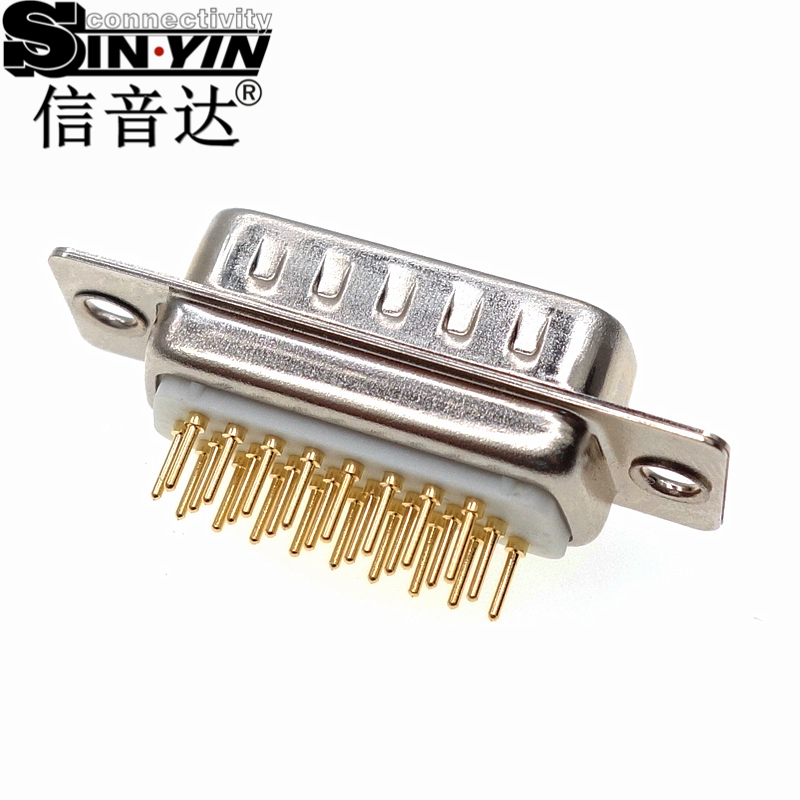

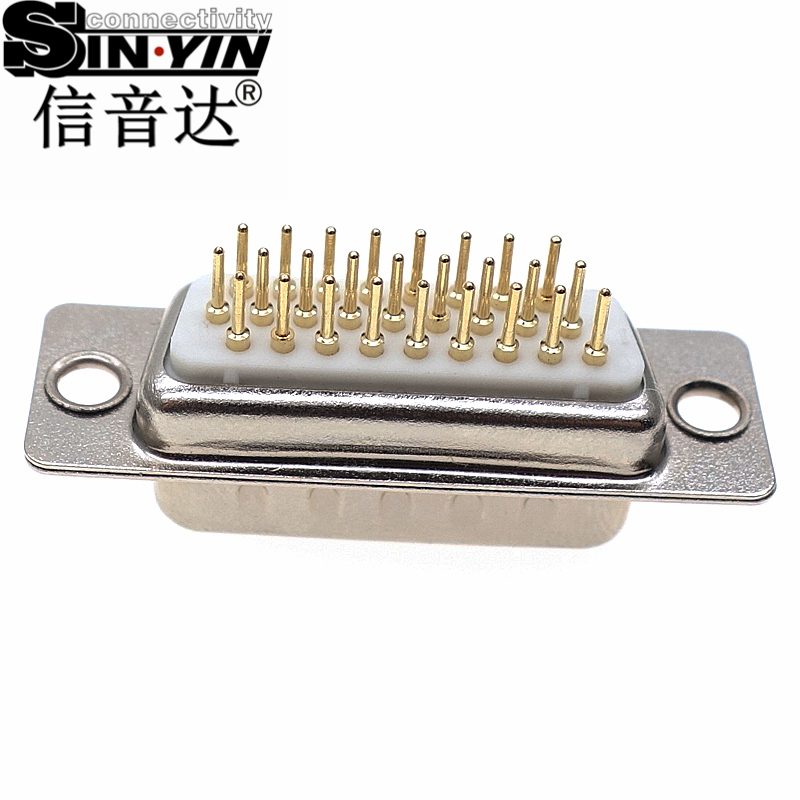

【工程解析】SYCHDP26M 26Pin 180度全镀金 HDB26 工业级公座连接器

在伺服驱动器编码器反馈、高密度信号扩展卡以及自动化控制系统中，高密度 26Pin D-SUB（HDB26）公座是在有限空间内实现多通道信号快速集成的核心接口。传统针脚易因镀层脱落或材质较软发生弯曲、氧化，导致接触不良与信号失真。SYCHDP26M 采用全镀金实心车针公针与加厚屏蔽外壳，确保 26 路高密度信号在频繁插拔和严苛工业环境下依然稳定通畅。

一、 差异化工程痛点与角色解决方案

• MD（结构工程师）：采用标准 26 位三排高密度 D-SUB 结构尺寸，耳孔固定结构稳固；尾部杯口焊脚梯次排列，方便多芯屏蔽线缆打线、过锡及注塑封胶，显著提升线束抗拉力。
• EE（硬件工程师）：高导铜实心车针公针配合全镀金表面处理，接触电阻低至 15mΩ 以下；配合全包覆镀镍金属外壳，可形成高规格的 EMI 电磁屏蔽，有效抑制伺服脉冲与高频信号干扰。
• QE（品质工程师）：绝缘主体采用 UL94 V-0 级高阻燃 PBT 材质，耐温范围达 -55°C 至 +105°C；通过严格盐雾防腐测试与 500 次以上高耐久插拔测试，绝缘阻抗不低于 1000MΩ。
• PMC（采购经理）：信音达源头工厂直销，自动化流水线保障产能与交期，具备高性价比优势，全面提供免费打样与 3D STEP 建模文件支持。

二、 典型落地应用场景

交流伺服驱动器及电机编码器反馈接口、工业自动化控制器及 PLC 扩展模块、高密度多通道数据采集卡（DAQ）、数控机床及测量仪器串口通信接口。
