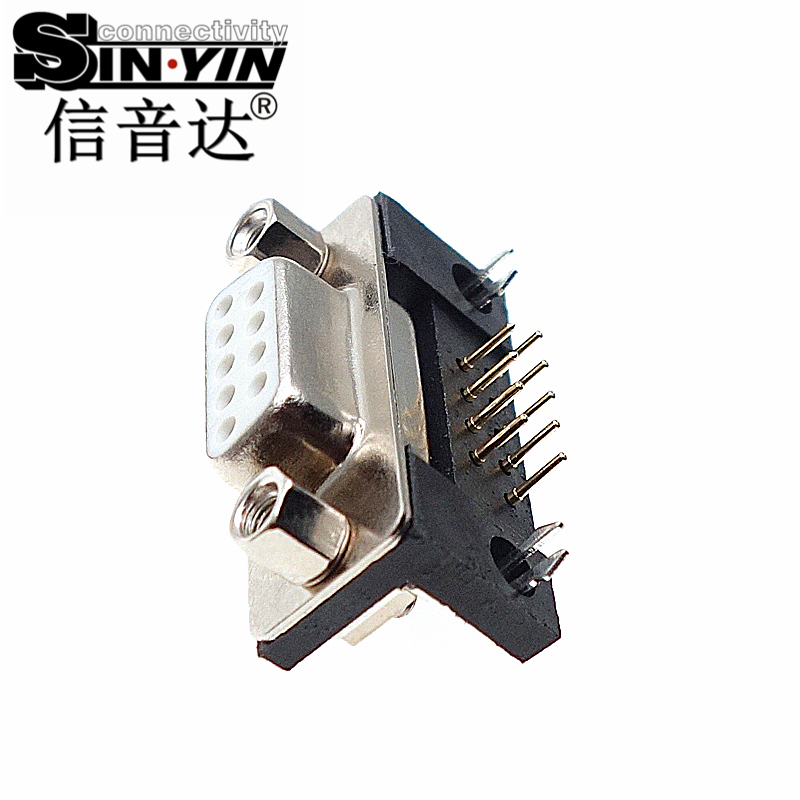

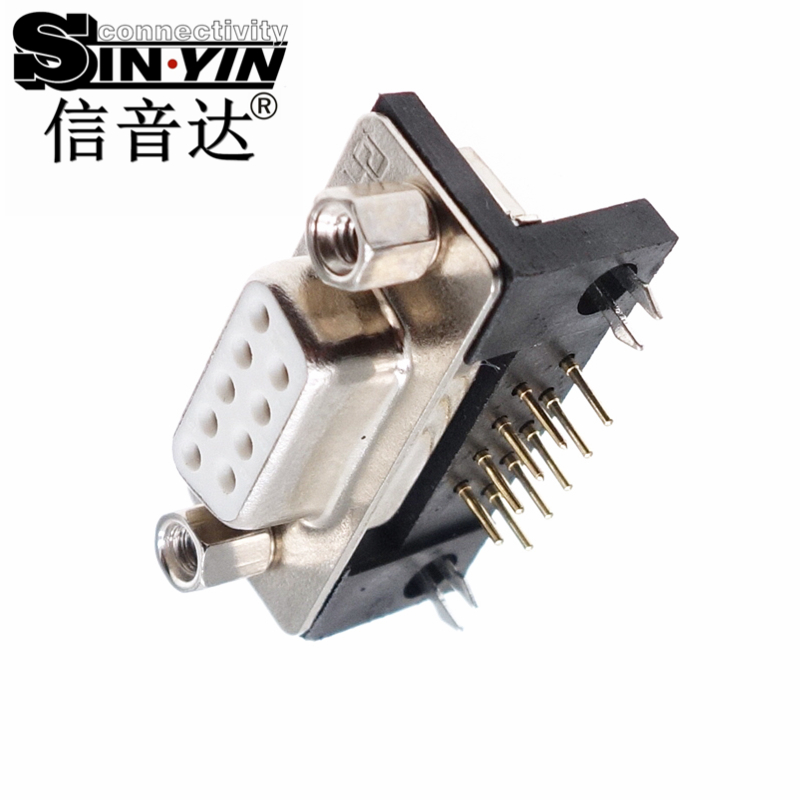

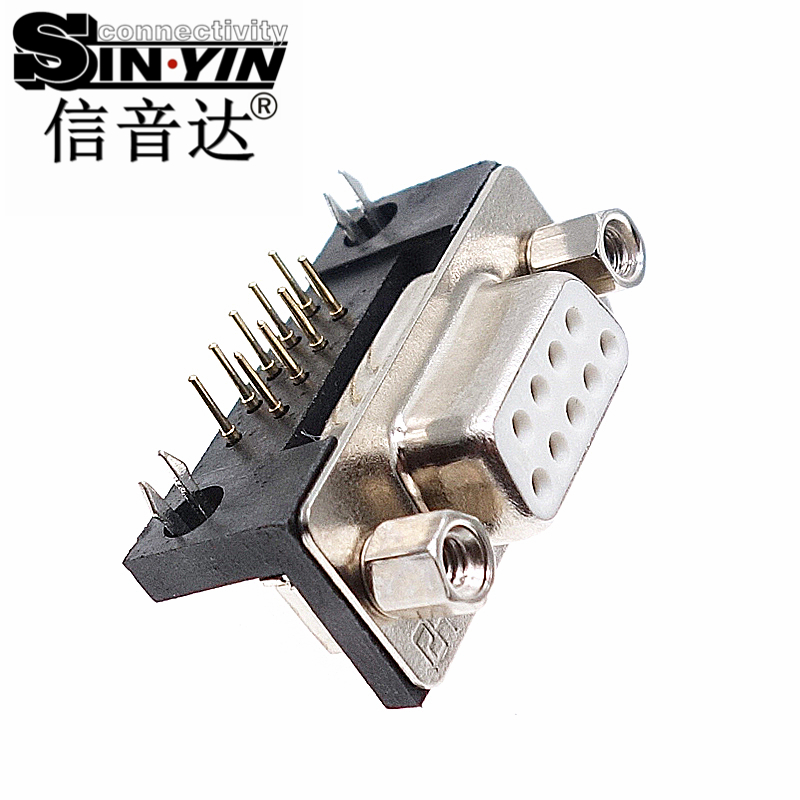

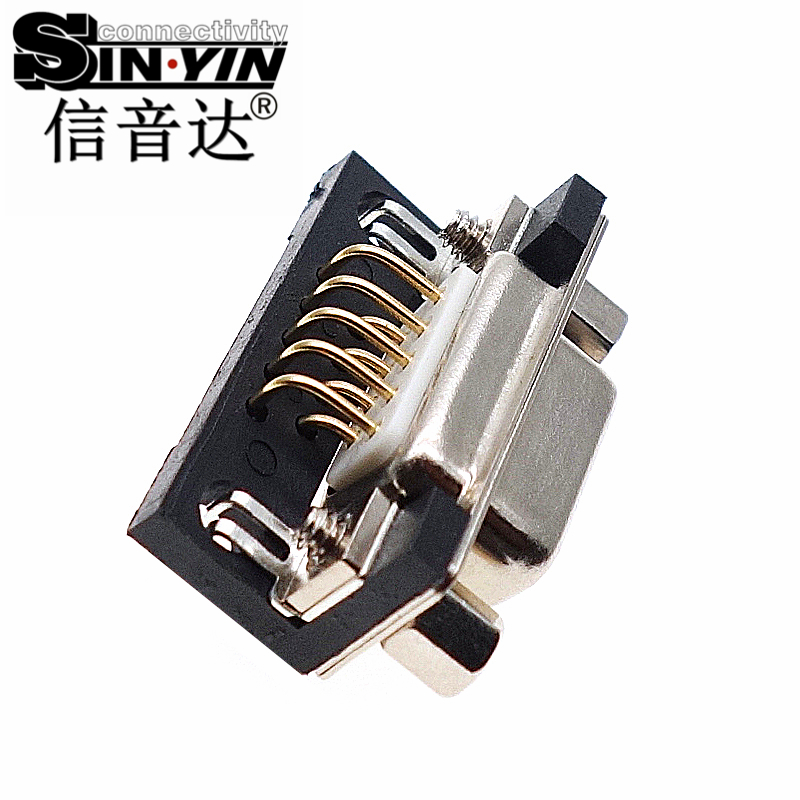

【工程解析】SYCDR9FR4 9Pin 90度弯脚全镀金 DR9 工业级板端母座

在工控主板、PLC 设备以及各类串口通信模块中，90度卧式 DB9 母座是实现板级与外设数据交互的最经典接口。工业现场经常遇到频繁插拔拉扯线缆的情况，普通连接器容易发生针脚松动或焊盘剥离。SYCDB9FR4 采用全镀金实心车针配合双金属鱼叉脚设计，大幅提升了电气稳定性与机械耐用度。

一、 差异化工程痛点与角色解决方案

• MD（结构工程师）：标准 90 度弯脚与 7.2mm/10.8mm 经典中心高度布局，紧贴 PCB 板面；两侧配备高强度金属鱼叉脚，波峰焊后可紧紧锁定 PCB 板，有效吸收插拔过程中的应力，保护焊接针脚。
• EE（硬件工程师）：高导铜实心车针配合全镀金表面处理，接触电阻降至 10mΩ 极低水平；加厚包覆式镀镍金属外壳与接地卡爪，构建低阻抗接地回路，强效抵御工业级 EMI/RFI 电磁干扰。
• QE（品质工程师）：采用 UL94 V-0 级耐高温 PBT 塑胶，过波峰焊不易变形；通过严苛的盐雾防腐蚀测试与 500 次以上机械插拔耐久测试，绝缘电阻始终保持在 1000MΩ 以上。
• PMC（采购经理）：东莞信音电子原厂直供，具备自动化流水线批量生产能力，交期短且具备强市场竞争力，全面提供 3D STEP 建模文件支持及免费打样服务。

二、 典型落地应用场景

工业自动化 PLC 控制器与 HMI 触摸屏、工控机（IPC）RS232/RS485 通信串口、电力自动化保护装置、医疗仪器设备、数控系统数据采集接口。
