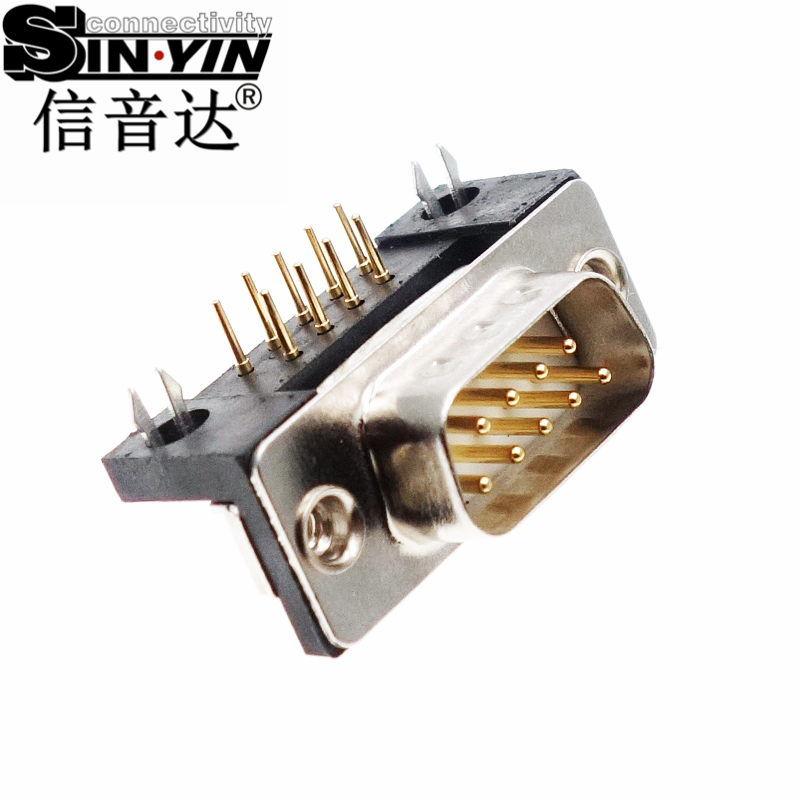

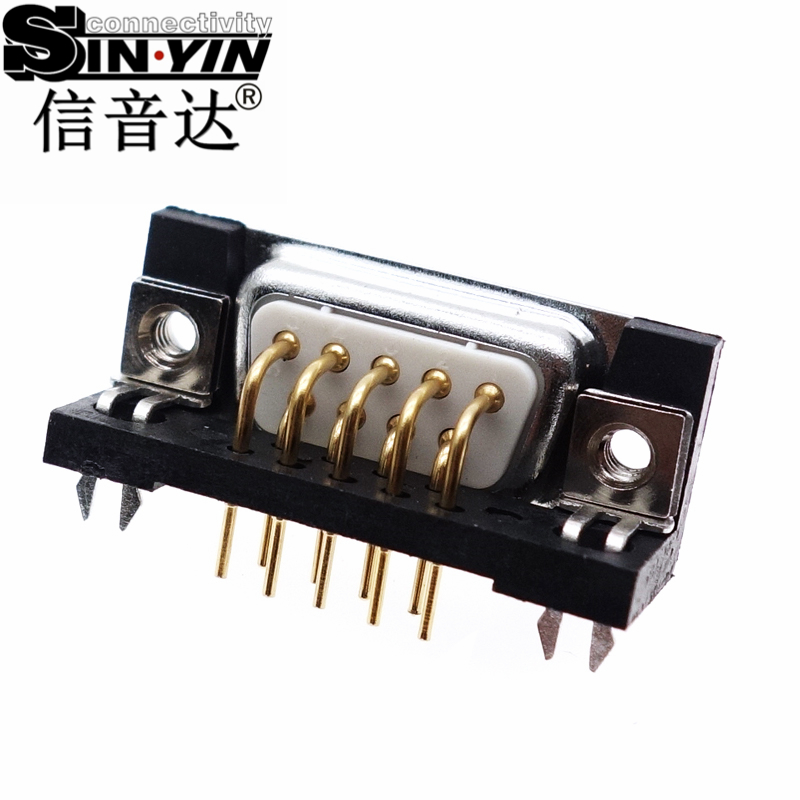

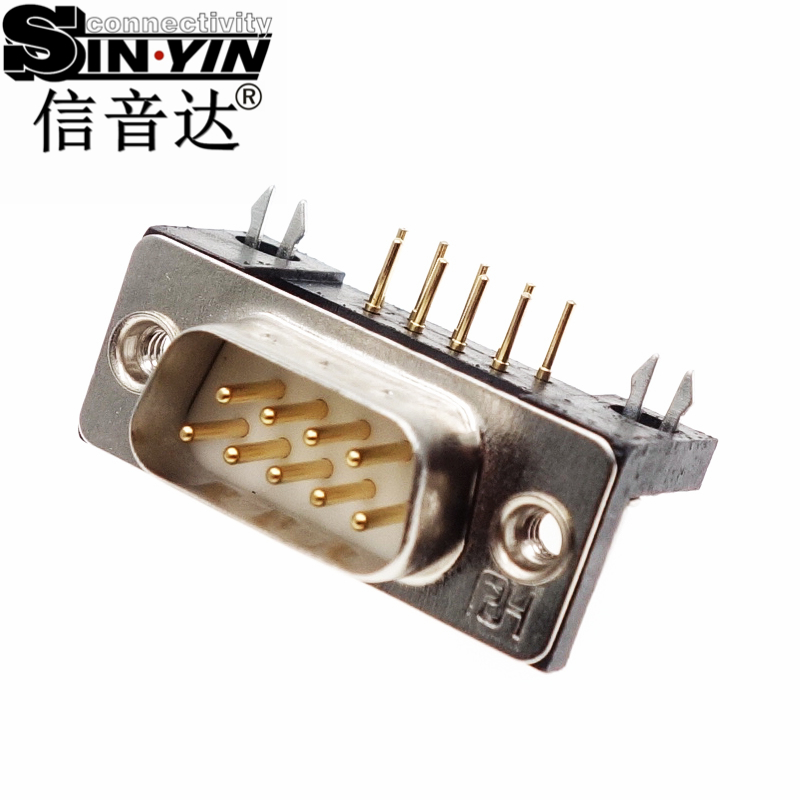

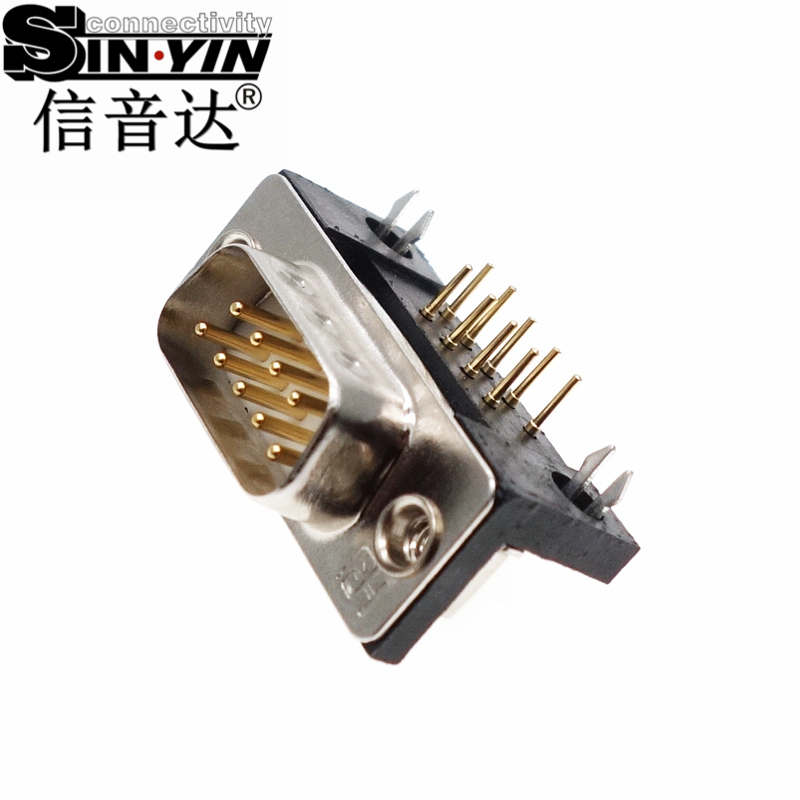

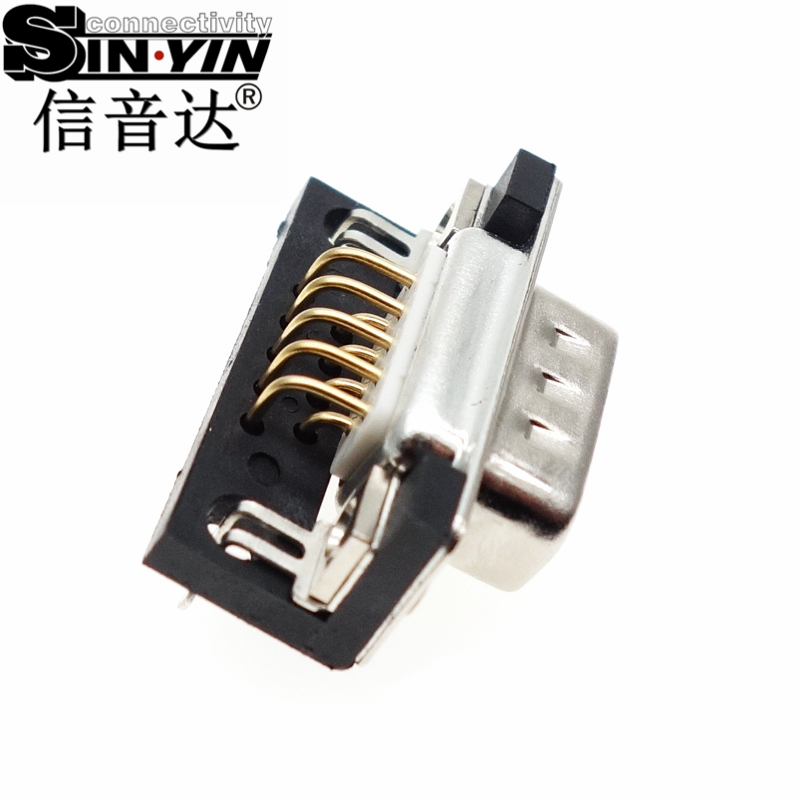

【工程解析】SYCDB9MR4 9Pin 90度弯头全镀金 DB9 板端工业级公座连接器

在主板及控制板侧面面板的接口布局中，90 度卧式（Right Angle）D-SUB 连接器是实现外设便捷插拔的标准选择。普通冲压端子或强力拉拽易导致焊点剥离碎裂，SYCDB9MR4 采用全镀金高导实心针与双鱼叉脚固板结构，为工控设备提供兼具耐插拔与高可靠信号传导的板端连接方案。

一、 差异化工程痛点与角色解决方案

• MD（结构工程师）：90 度弯角卧式设计，高度与间距严格遵循通用 D-SUB 规范；搭配左右双金属鱼叉脚，波峰焊后可将机械应力有效分散至 PCB 板，避免频繁撬动损坏焊点。
• EE（硬件工程师）：全镀金实心针降低接触电阻（≤15mΩ），保证 RS232/RS485 高速串口信号完整性；加厚镀镍外壳提供良好的接地屏蔽效果，防止工控现场强电磁干扰造成通讯卡顿或丢包。
• QE（品质工程师）：采用高等级耐温 PBT 塑胶，轻松应对波峰焊高温过程；镀金层与金属外壳耐腐蚀性能强，确保设备在恶劣工业环境长期稳定运行。
• PMC（采购经理）：信音达源头厂家大批量现货保障，价格极具竞争优势，有效降低 BOM 成本，并免费提供全套 3D STEP 图纸与打样支持。

二、 典型落地应用场景

工控机（IPC）与嵌入式主板串口、PLC 可编程控制器侧边扩展口、伺服驱动器与变频器调试通信口、电力自动化终端、医疗及测试测量仪表面板接口。
