一、产品概述：当每一毫米都关乎产品成败

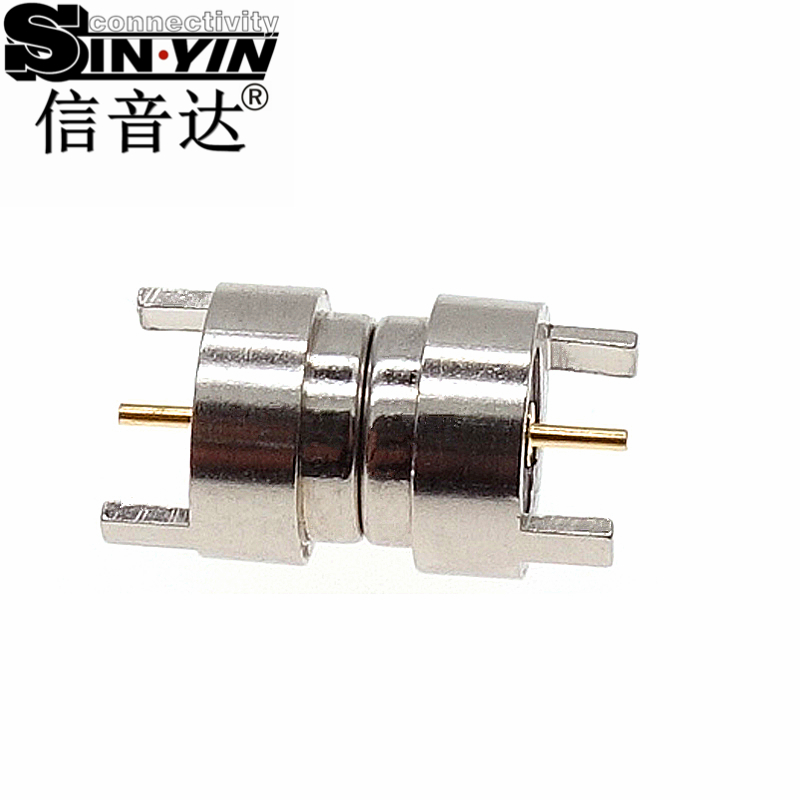

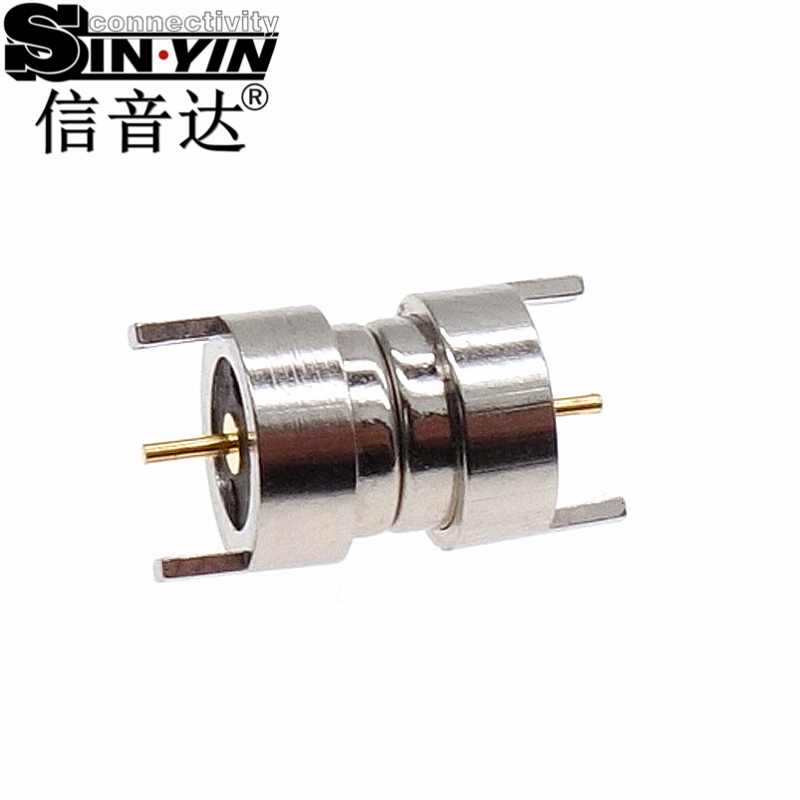

在智能戒指、医疗贴片、AR眼镜等超微型设备中，工程师常陷入两难：选用6mm圆形接口虽小巧，但对称设计导致盲插时需反复试探方向，且圆形投影内有效布线区域有限；若增大尺寸至7mm以上又违背极致轻薄的设计初衷。市场亟需一款“比圆更省空间、自带方向识别、性能不打折”的微型解决方案。 信音达（SYC）基于对微型设备ID趋势的深度洞察，推出SYC系列 6×5mm 椭圆磁吸连接器。该产品以椭圆轮廓重构微型互连逻辑：
- 天然防呆：6mm长轴与5mm短轴的1mm差异，形成唯一正确对位方向，反向吸附时产生明显错位感与排斥力；
- 空间增效：相同投影面积下，椭圆长轴方向可布置更长Pin针或更大磁铁，实测PCB占用面积较Φ6mm圆形减少25%；
- ID融合：流线型轮廓与戒圈、镜腿、贴片边缘等曲面完美贴合，避免圆形接口的突兀割裂感。
这是目前行业内少数能在6mm级别同时实现“椭圆防呆+1A性能+极致紧凑”的量产方案，让连接器从“妥协部件”升级为“设计赋能者”。

二、核心技术与产品介绍

1. 6×5mm椭圆轮廓，微型空间的效能革命

区别于Φ6mm圆形款的对称模糊，SYC-605系列的椭圆设计带来三重优势： - 直觉式防呆：长短轴差异使用户无需视觉确认即可凭触觉完成正确对位，盲操成功率提升至99%以上； - 布局灵活性：长轴6mm方向可容纳2组Pin针（间距1.0mm），短轴5mm方向压缩壳体厚度，适配超薄腔体； - 美学一体化：椭圆轮廓与人体工学曲线天然契合，尤其适合佩戴类设备的无缝嵌入。

2. 1A稳定传输，微型尺寸的效能最大化

在6×5mm极限空间内实现1A传输（可定制1.5A），依赖椭圆结构的先天优势： - Pin针布局优化：沿6mm长轴排列Pin针，允许使用0.5mm针径（圆形同面积仅0.4mm），载流余量充足； - 散热路径增强：椭圆外壳周长较同面积圆形增加12%，散热表面积更大，实测5V/1A满载30分钟温升仅28℃； - 材料升级：Pin针选用高导铜合金（导电率≥95% IACS），配合镀厚金工艺，接触电阻≤35mΩ，保障传输效率。

3. N48级椭圆磁路，微小体积仍有清晰手感

选用高性能钕铁硼（NdFeB）N48材质，磁体按椭圆轮廓定制排布，磁力线集中于长轴两端。垂直吸力稳定在1200-1500gs，且因非对称磁路设计，侧向抗扭转能力较圆形款提升35%，吸附后不易意外旋转脱落。手感“咔嗒”分明，方向确认感强烈。

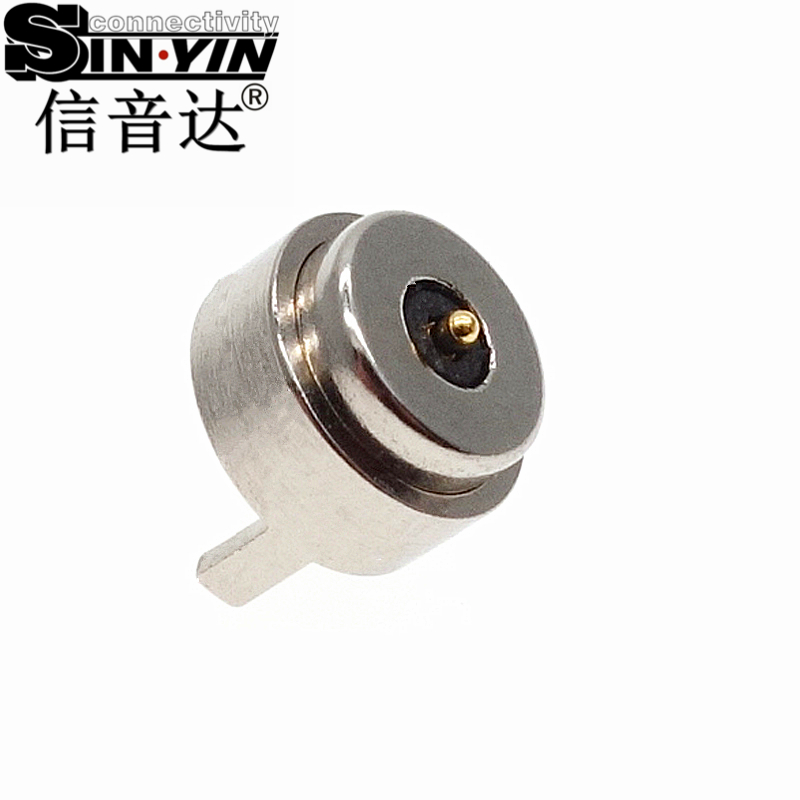

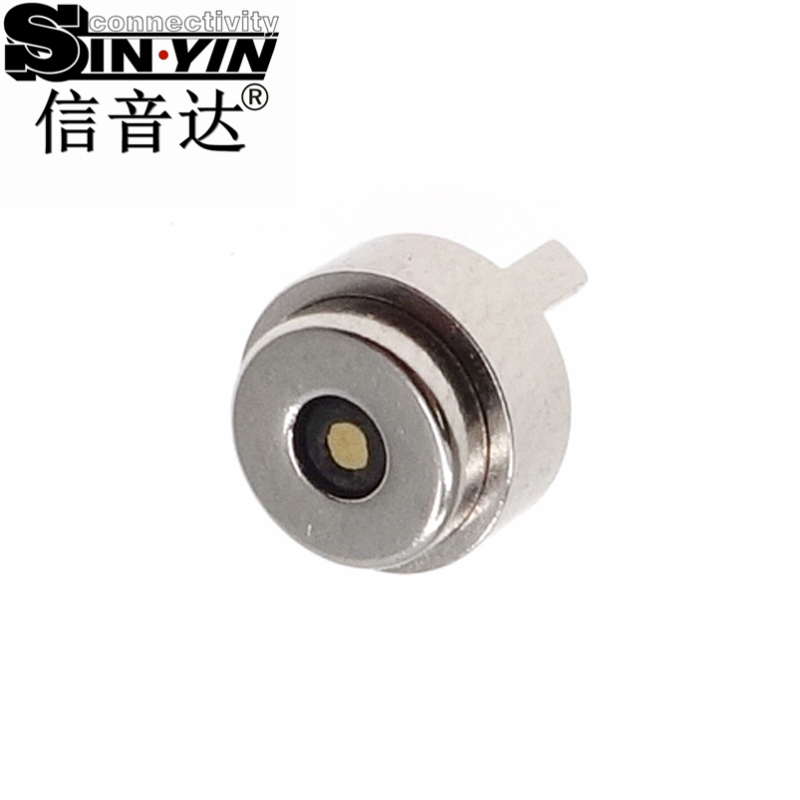

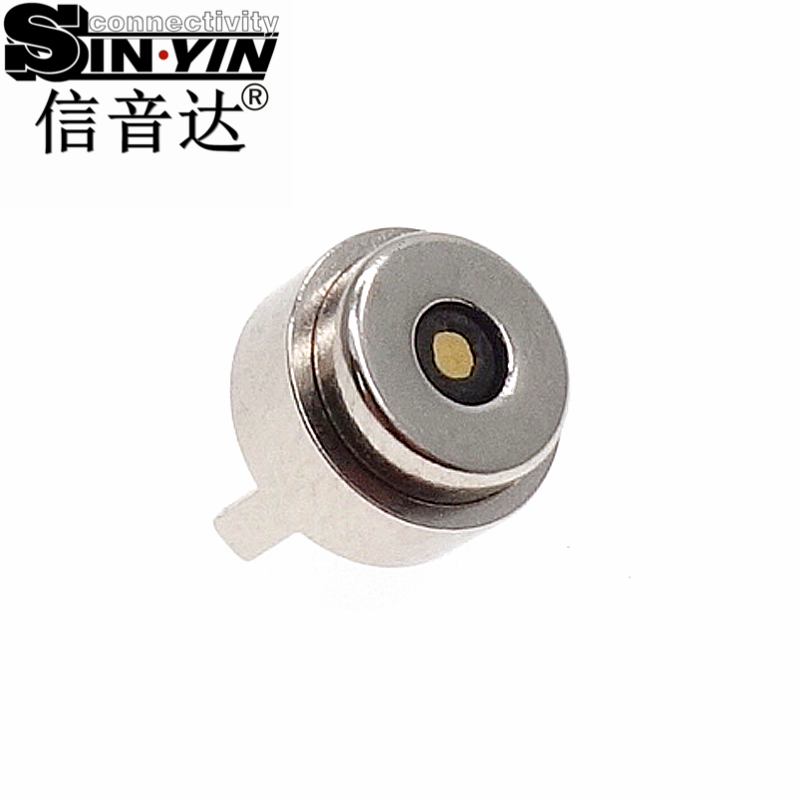

4. 铜镀金Pogo Pin，低阻高效长寿命

内部顶针采用优质铜合金基材+表面镀厚金工艺（Flash Gold ≥0.25μm），接触电阻≤35mΩ。弹簧采用进口SUS316L不锈钢，弹力公差±8g，确保8万次以上压缩寿命。椭圆排布使各Pin受力均匀，避免单点过压导致的早期失效。

5. PBT塑胶+铜镀镍外壳，48H盐雾耐候验证

- 绝缘本体：PBT工程塑胶，UL94 V-0阻燃级，耐高温回流焊不变形，抗UV老化； - 金属外壳：铜材镀镍处理，配合镀金顶针，整机通过48小时中性盐雾（NSS）测试，适应汗液、护肤品、湿气等复杂环境。

三、典型应用场景解析

• 智能戒指/指环：6×5mm超小椭圆完美嵌入戒圈内侧，天然防呆避免因旋转佩戴导致的反接损坏，1A电流满足微型电池快充需求。
• 微型TWS耳机：椭圆轮廓与耳机柄流线一体，防呆设计确保入仓即充无需调整角度，节省充电盒内部空间。
• 医疗贴片/监护仪：耐受酒精/消毒液擦拭，椭圆接口与皮肤贴合更服帖，1A供电满足传感器持续工作。
• AR/VR眼镜腿：5mm短轴压缩镜腿厚度，6mm长轴提供稳定吸附力，防呆提升盲操便利性。
• 精密传感器模块：作为模块化接口标准件，椭圆防呆保证每次连接极性一致，保障数据采集准确性。

四、资深工程师选型与DFM建议（FAQ）

Q1：6×5mm椭圆款模具成本是否显著高于6mm圆形款？ 信音达工程师解答：椭圆模具因非对称加工精度要求更高，初期模具费比同尺寸圆形款高10%-15%。但考虑到其节省的壳体空间（可减少整体设备体积）、提升的组装良率（防呆降低误装率）及ID溢价能力，综合ROI反而更优。尤其对于中高端微型产品，椭圆接口的差异化价值远超模具差价。 Q2：6×5mm椭圆款与6mm圆形款如何选择？ 信音达工程师解答：若设备ID强调流线型/扁平化、需物理防呆、或PCB为狭长布局，优先选椭圆款；若设备为传统圆柱造型、需兼容现有圆形配件、或对成本极度敏感，可选圆形款。我们可提供两款3D模型与实物样品对比评估，助您平衡ID、性能与成本。 Q3：椭圆防呆是否会影响防水性能？ 信音达工程师解答：不影响！椭圆轮廓本身可作为密封圈压合面，且因非对称结构，密封圈压缩量分布更均匀，防水可靠性反而优于圆形。母座结构支持IP65防护等级，我们可提供配套椭圆密封圈设计与气密性测试方案。 Q4：能否在6×5mm椭圆基础上增加信号Pin？ 信音达工程师解答：支持！标准1A款为2Pin纯充电设计，可扩展至3Pin（2电源+1信号）。椭圆长轴方向提供充足布线空间，信号Pin可采用独立接地屏蔽与非对称排布，避免1A电流干扰且维持防呆功能。DFM阶段我们会提供引脚定义建议与信号完整性仿真报告。
