一、产品概述：微型设备的“零门槛”互连解决方案

在智能手表、TWS耳机、儿童玩具等超薄微型设备中，每一毫米的空间都决定产品成败。当设备内部PCB布局极度受限、或产品定位为高频次更换的通用配件时，“防错位”结构反而成为空间浪费与成本负担。 信音达（SYC）基于对多元应用场景的深度理解，推出SYC系列 10×10mm 常规磁吸连接器。该产品采用完全对称的圆环形腔体设计，取消物理防呆凸台与磁极定向约束，实现真正意义上的“随手一放、即刻吸附”。在保持3500gs强磁吸力、2A/3A大电流承载能力及48H盐雾耐候性的前提下，将体积利用率提升至极致，并显著降低模具与组装成本，为客户提供兼具性能与经济性的务实之选。

二、核心技术与产品介绍

1. 360°全向盲吸，极致用户体验

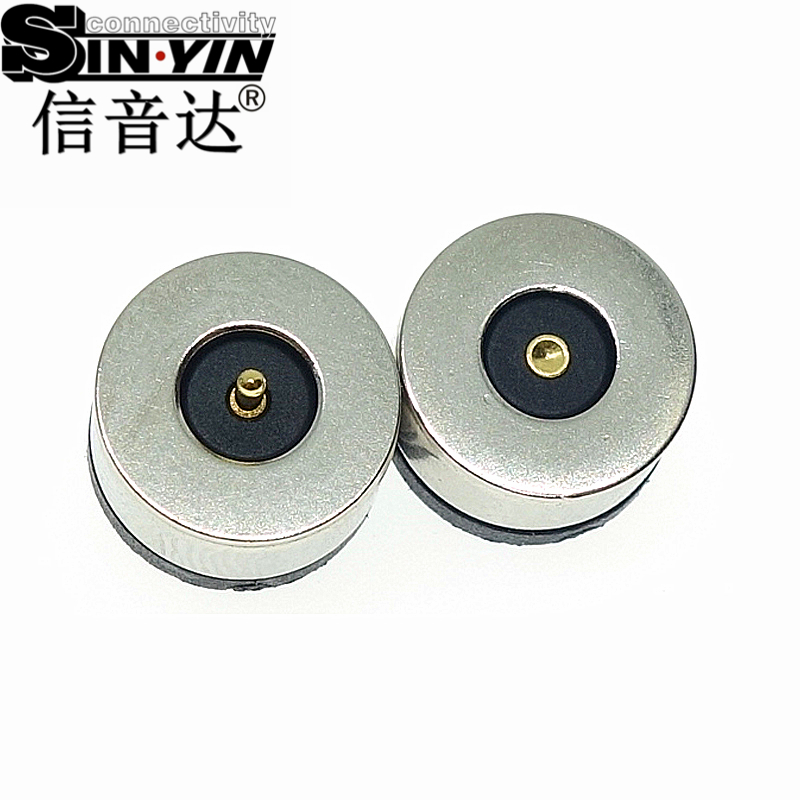

对称圆环结构（10×10mm）配合中心对称的Pin位排布，使公母座在任意旋转角度下均可自动对位吸附。用户无需辨别方向、无需对准标记，尤其适合老人、儿童使用或在暗光环境下操作，大幅降低使用门槛与误操作焦虑。

2. N50/N52级恒定强磁，吸附稳如磐石

尽管取消防呆结构，但磁吸性能毫不妥协。选用高性能钕铁硼（NdFeB）N50/N52材质，经精密磁路设计与老化验证，确保垂直吸力稳定在3500gs左右。即使在设备轻微晃动或线缆牵拉场景下，仍能保持触点紧密贴合，避免断续充电。

3. 2A/3A大电流低发热，铜镀金Pogo Pin保障传输效率

内部Pogo Pin顶针采用优质黄铜基材+表面镀厚金工艺，接触电阻≤30mΩ。在5V/3A满载工况下，温升控制在30℃以内，有效保护电池与主板安全。弹簧采用进口不锈钢材质，弹力公差±10g，确保10万次以上压缩寿命。

4. PBT塑胶+铜镀镍外壳，48H盐雾耐候验证

- 绝缘本体：PBT工程塑胶，UL94 V-0阻燃级，耐高温回流焊不变形，抗UV老化。 - 金属外壳：铜材镀镍处理，配合镀金顶针，整机通过48小时中性盐雾（NSS）测试，适应汗液、湿气等复杂环境。

三、典型应用场景解析

• 智能穿戴（智能手表/手环）：10×10mm超小尺寸完美嵌入超薄表壳，360°盲吸提升佩戴充电便利性，不破坏ID美学。
• TWS耳机充电仓：对称设计使同一底座可兼容多款耳机或正反放置，降低配件SKU管理成本。
• 儿童玩具/教育机器人：无方向盲吸+低电压大电流，既保证安全性又避免因插反导致的损坏投诉。
• 便携小家电（电动牙刷/美容仪）：高频次日常使用中，全向吸附减少用户认知负荷，提升产品亲和力。
• 通用充电底座/支架：一款底座兼容多种设备，降低库存压力与售后复杂度。

四、资深工程师选型与DFM建议（FAQ）

Q1：没有防错位设计，会不会导致短路或Pin针压坏？ 信音达工程师解答：常规款虽无物理防呆，但我们通过“Pin位中心对称排布+电源Pin内缩/沉槽设计”实现电气安全。即使反向吸附，电源Pin也不会直接接触对方外壳或信号Pin，从电路层面杜绝短路风险。同时，Pogo Pin采用圆头/球面设计，避免尖锐边缘刮伤对配面。 Q2：10×10mm与12×10mm如何选择？ 信音达工程师解答：若设备空间极度紧张（如超薄手表、迷你耳机）、需最大化节省PCB面积，优先选10×10mm；若需更高电流承载或更多Pin数扩展，可选12×10mm。我们可提供两款样品对比测试，助您精准决策。 Q3：常规款的成本优势具体体现在哪里？ 信音达工程师解答：① 模具结构简单，开模费低20%-30%；② 组装无需区分方向，自动化贴装/焊接效率提升15%；③ 配件通用性强，减少库存SKU与备料种类。综合测算，批量采购成本可比防错位款降低15%-25%。 Q4：能否支持防水？IP等级能做到多少？ 信音达工程师解答：母座结构本身支持IP65-IP68防护等级，但需配合设备壳体的点胶、密封圈或注塑包胶工艺实现。我们可提供防水结构设计建议与气密性测试方案，协助客户达成目标IP等级，避免因接口渗水导致的整机失效。
