一、产品概述：当每一立方毫米都寸土寸金

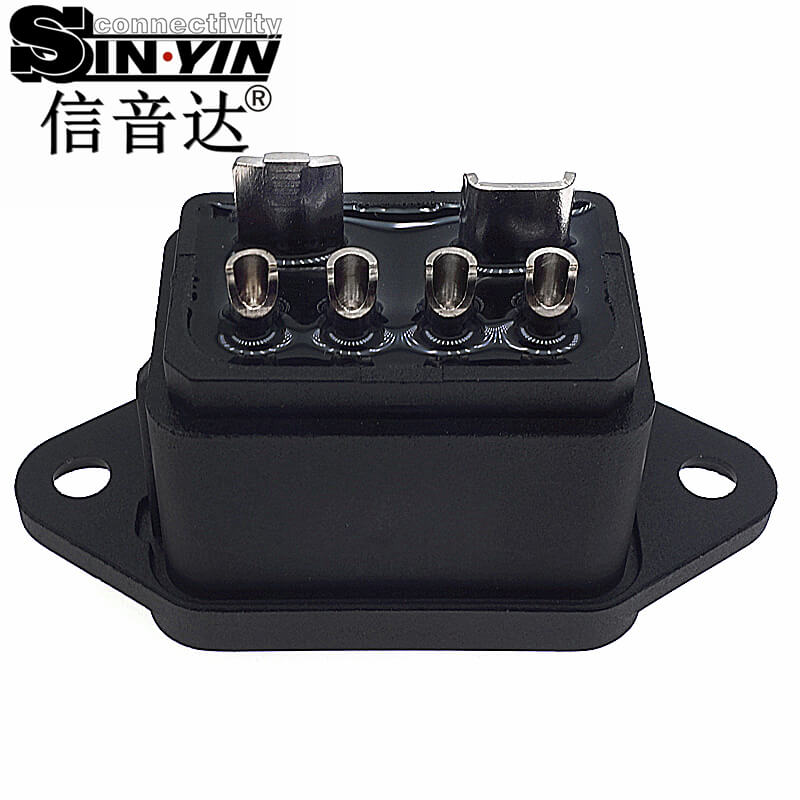

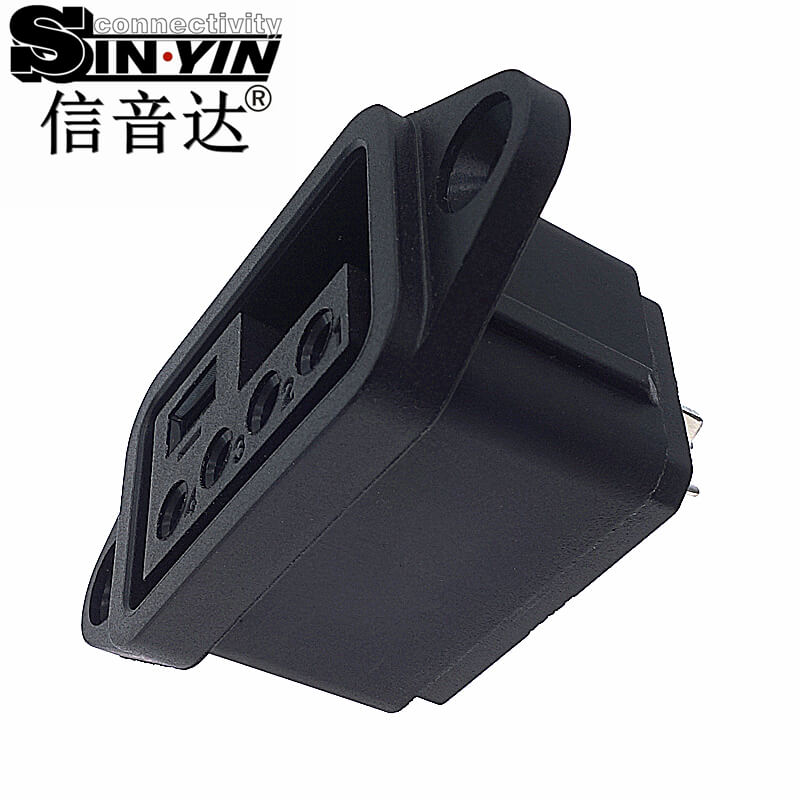

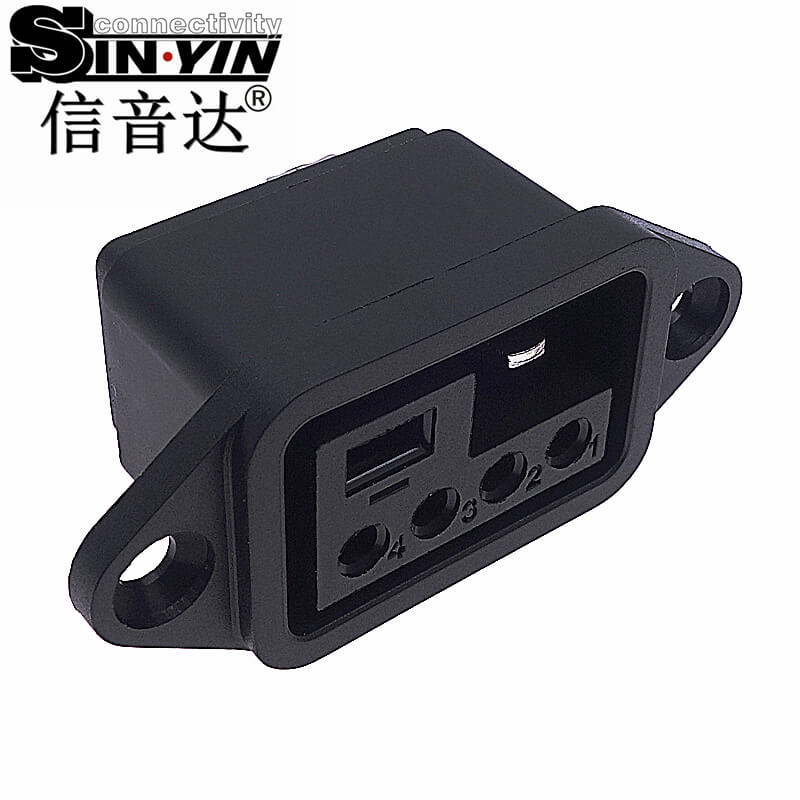

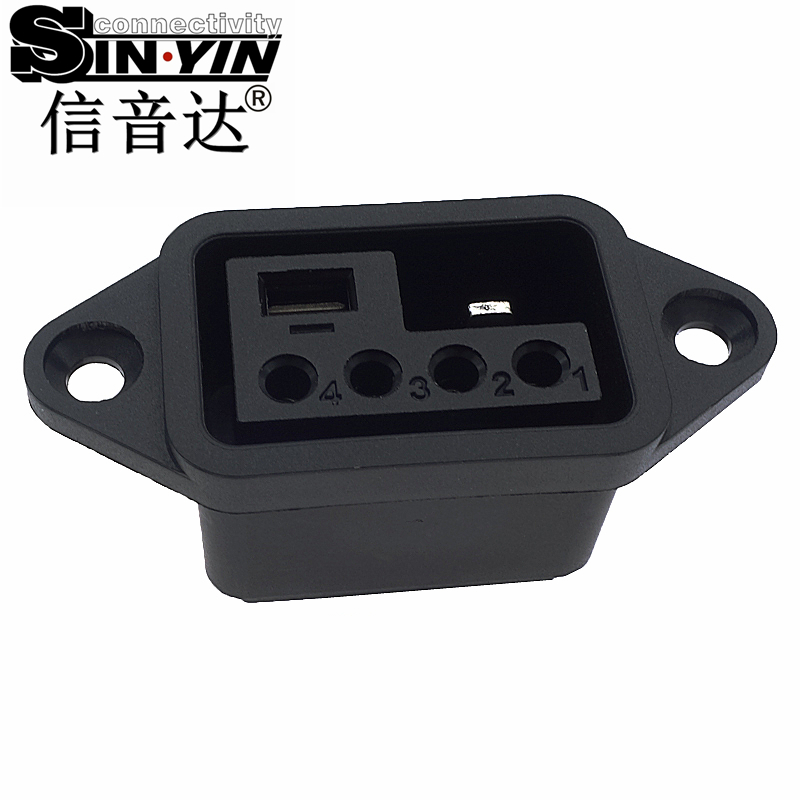

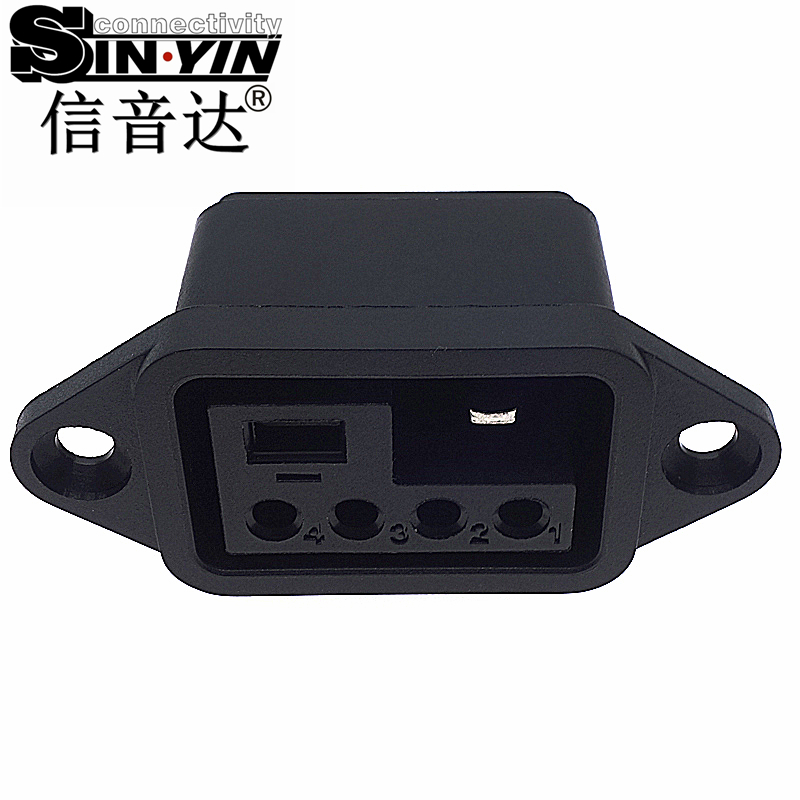

在便携式储能电源、手持电动工具、医疗监护仪等设备中，工程师常陷入两难：选用标准50A插座虽性能充裕，但65mm以上的长度侵占宝贵面板空间；若降级为纯电源小尺寸接口，又无法满足BMS通信、温控反馈等多路信号需求，被迫额外开孔增加成本与故障点。更棘手的是，多针位密集排布下，传统对称结构极易导致误插损坏。 信音达（SYC）基于对紧凑型设备ID趋势的深度洞察，推出SYCBCWL206F 新国标40A防水复合插座（单筋版）。该产品以“精准减法”重构微型高能互连逻辑：
✅ 极致紧凑：55×21×24mm尺寸较同规格50A款缩短15%，厚度压缩20%，为电池与电路预留关键空间；
✅ 复合集成：2P+E电源+4Signal信号共6针位，单孔替代三孔，简化布线与装配；
✅ 单筋防呆：壳体一侧设0.6mm定位凸筋，母座对应凹槽仅允许唯一方向嵌入，盲插成功率99.9%；
✅ 安全合规：全面符合GB/T 2099.1-2021新国标，通过CCC认证，IP67防护适应户外/潮湿环境。
这是目前市场上少数能在55mm级别同时实现“40A+4信号+IP67+单筋防呆”的量产型复合插座，让空间限制不再成为性能妥协的理由。

二、核心技术与产品介绍

1. 55×21×24mm黄金尺寸，空间效能的精准平衡

区别于65mm以上“性能过剩”与45mm以下“载流不足”，SYCBCWL206F的尺寸经海量项目验证： - 长度55mm：较50A标准款短10mm，适配窄边框面板与手持设备握持区； - 宽度21mm：容纳6针位（2电源+4信号）的最小可行宽度，Pin间距≥2.5mm保障爬电距离； - 高度24mm：含密封圈与锁扣的总厚，较同类IP67款薄3-5mm，不突出设备表面。 尤其适合面板宽度<60mm的手持工具、厚度<30mm的便携储能及嵌入式医疗模块。

2. 单筋物理防呆，多针位下的零失误保障

在6针位高密度排布下，SYCBCWL206F采用“单筋+非对称Pin位”双重防错： - 机械定位筋：壳体长边侧设0.6mm×1.2mm凸筋，公差±0.03mm，反向插入时凸筋抵住壳体无法到位； - Pin位非对称：4路信号Pin呈梯形排布，即使强行错位也无法导通，避免短路风险； - 触觉反馈：正确对位时凸筋滑入凹槽产生清晰“咔嗒”感，盲操即可确认锁定。 相比双筋或多键位设计，单筋结构节省0.8mm宽度，为信号Pin预留更多布局空间。

3. 40A稳定载流+4路信号隔离，复合传输不打折

在55mm极限空间内实现40A+4信号，依赖三项核心技术： - 电源Pin优化：采用Ø2.0mm加粗针径+扁平化排布，截面积较常规Ø1.5mm针提升78%，载流余量充足； - 信号Pin隔离：4路信号Pin与电源Pin间设0.8mm绝缘隔墙，耐压2500V AC/min，支持RS485/CAN/温控/状态反馈等多协议并行； - 散热路径增强：金属外壳与电源Pin焊接点热耦合，实测40A/250V满载30分钟温升仅32K（低于国标允许的45K）。

4. IP67级全密封防护，征服恶劣工况

采用三层防护体系： - 第一层：硅胶O型圈 —— 压缩率30%，覆盖整个插合面，阻断水汽路径； - 第二层：迷宫式腔体 —— 内部导水槽引导冷凝水排出，避免积聚； - 第三层：卡扣锁紧机构 —— 插到位后自动锁定，抗震防脱，振动测试50Hz/3轴各2小时无松动。 实测可在-40℃低温至+85℃高温环境下稳定工作，短期耐受+125℃峰值温度。

5. 新国标合规+铜镀银导体，安全与效率双保障

- 法规合规：接地端子比火线/零线长2.5mm，确保插拔时先通地后断火；外壳PA66+GF30达UL94 V-0级阻燃； - 导体升级：电源Pin采用T2紫铜镀银（Ag≥3μm），接触电阻≤0.8mΩ；信号Pin黄铜镀金（Au≥0.38μm），保障弱电信号完整性； - 寿命验证：机械寿命≥8000次插拔，电气寿命≥3000次40A满载循环。

三、典型应用场景解析

• 便携式储能电源：55mm长度适配窄边框面板，40A电流匹配3kW逆变输出，4路信号用于BMS通信+温控+电量显示+故障反馈。
• 手持电动工具：21mm宽度不侵占握持区，单筋防呆确保戴手套盲操无误，IP67防护耐受精华液/粉尘侵蚀。
• 医疗监护仪/探头：24mm厚度嵌入机身不突出，4路信号传输心电/血氧/体温/报警数据，40A供电满足电机峰值功耗。
• 工业HMI控制面板：紧凑尺寸节省开孔面积，复合接口简化柜内布线，IP67防护应对车间油雾湿气。
• 无人机充电基站：40A快充+4路信号传递电池SOC/温度/身份识别，单筋防呆避免夜间盲插反接损坏。

四、资深工程师选型与DFM建议（FAQ）

Q1：SYCBCWL206F单筋版与双筋版如何选择？ 信音达工程师解答：若设备面板宽度<60mm、或对重量/体积极度敏感（如手持工具），优先选单筋版（节省0.8mm宽度）；若需更高防错等级（如儿童可触及设备）或Pin位>6个，可选双筋版。我们可提供两款3D模型与实物样品对比评估。 Q2：4路信号Pin能否承受24V DC控制电压？最大电流多少？ 信音达工程师解答：支持！信号Pin额定电压60V DC，单路最大电流3A（连续），峰值5A（<1min）。若需更高电流，可定制加大针径版本（如Ø1.2mm），但需注意与电源Pin保持≥2.0mm爬电距离。 Q3：55×21×24mm尺寸是否兼容主流面板开孔？ 信音达工程师解答：兼容！安装孔距45mm（中心距），孔径Φ3.5mm，与多数40A级面板开孔一致。我们提供免费CAD图纸与开孔模板，协助客户快速验证适配性。 Q4：IP67防护是否需要额外打胶？ 信音达工程师解答：不需要！出厂已预装高品质硅胶O型圈，只要按规范拧紧安装螺丝并正确插入插头，即可自动形成IP67密封。我们提供《安装作业指导书》视频演示，确保现场施工质量。 Q5：是否有配套的公头插头推荐？ 信音达工程师解答：当然！我们同步提供SYCBCPL206M系列配套公头插头，同样具备IP67防护、40A载流与单筋防呆结构。整套系统经过匹配测试，插合力均匀（≤35N），解锁顺畅，无卡顿现象。
