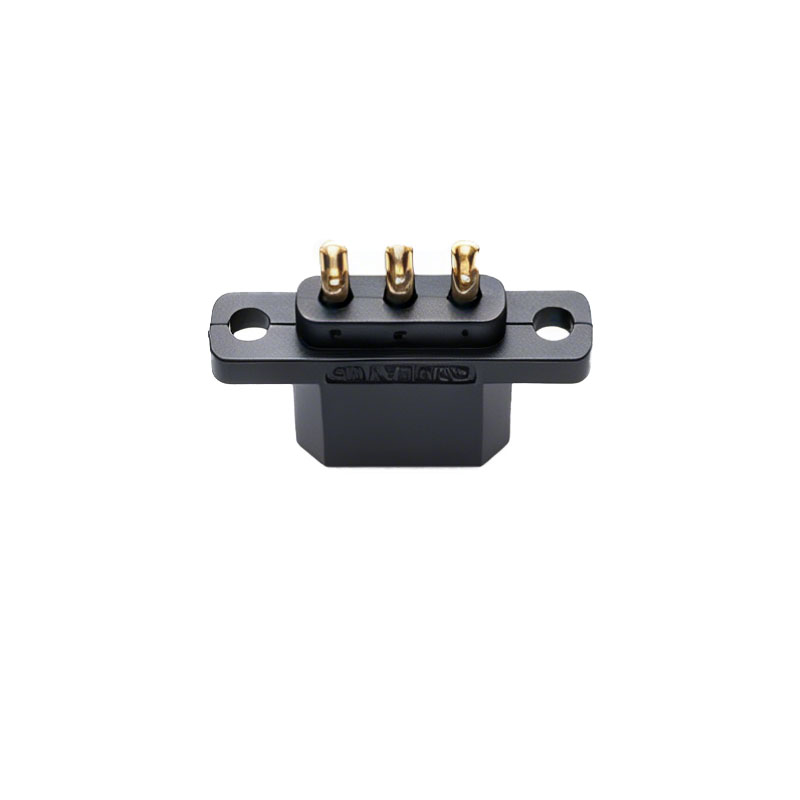

信音达 SYCBCJY3PF 3位信号连接器母座｜铜镀金触点·5A电流·20mm超小尺寸·航模无人机专用接口

铜镀金(1μm) · 5A额定电流 · DC 500V耐压 · -20℃~+100℃宽温 · 2000次插拔寿命 · 专为航模/无人机/精密仪器打造

信音达(SYC)推出的SYCBCJY3PF 3位信号连接器母座，是专为高密度信号传输研发的微型互连接口。该型号采用PA工程塑料本体，配合铜镀金(1μm)触点，在仅20mm的长度内实现3路独立信号通道；额定电流5A，瞬时电流7A，耐压DC 500V，满足高精度信号传输需求。外壳设计紧凑，两侧配备安装孔位，适配航模固定翼快拆、无人机遥控器接口、精密仪器面板等场景。通过RoHS认证，符合工业级使用标准，适用于所有对空间效率与信号可靠性有极致要求的应用。

咨询产品联系我们产品PDF下载 3D索取

Product Introduction: 产品介绍

产品概述

信音达 SYCBCJY3PF 是一款紧凑型3位信号连接器母座，专为解决现代电子设备内部空间拥挤与信号传输稳定性之间的矛盾而生。该系列产品采用高精度模具成型，绝缘体选用优质PA材料，具备优异的阻燃性与机械强度。核心导电部件采用铜基材表面镀金（1μm）处理，有效防止氧化腐蚀，确保在长期存储或恶劣环境下仍能保持极低的接触电阻。其紧凑的20mm长度设计，使其成为航模飞控、便携式医疗设备及各类传感器模块PCB板端连接的理想选择。

产品介绍

精密镀金工艺：触点采用铜镀金（1μm）处理，相比普通镀锡或镀镍，金层具有不可比拟的抗氧化性与耐磨性，特别适合微弱信号传输及高频次插拔场景，杜绝“假接”与信号丢包。
极致紧凑设计：整体尺寸仅为20.0 x 10.7 x 8.7mm，安装孔距15.9mm，极大节省PCB布线空间，满足手持设备与微型化模组对“寸土寸金”的布局需求。
高可靠性结构：内部弹片经过精密力学计算，正压力稳定，保证2000次插拔循环后接触依然紧密；外部绝缘体表面光滑无毛刺，符合RoHS环保标准，适应-20℃至100℃的宽温工作环境。
广泛应用兼容：标准3Pin定义，通用性强，可完美替代市面上同类老旧型号，广泛应用于航模电池平衡充接口、工业传感器信号采集、智能仪表通讯端口等领域。

工程师选型指南

在为您的项目选择 SYCBCJY3PF 时，请重点关注以下工程参数：

电流负载评估：该母座额定电流为5A，瞬时电流可达7A。若您的应用场景涉及持续大电流（>5A）或电机启动冲击，建议考虑我司大电流系列（如SYCBCWL系列）；若仅为信号传输或小功率供电（如传感器、LED驱动、平衡充），此型号为最佳性价比之选。
环境耐受性：虽然PA材料具备良好的耐温性（-20℃~100℃），但若应用环境存在强酸碱腐蚀或户外长期暴晒，建议确认外壳是否需要额外的三防漆保护或选用特种工程塑料版本。
PCB封装匹配：请务必核对规格书中的焊盘尺寸图（Footprint）。本品引脚直径1.7mm，孔距3.3mm，安装孔孔径2.2mm。设计PCB时建议预留0.1-0.2mm的工艺公差，以确保自动化插件或手工焊接的良率。
插拔寿命预期：设计寿命为2000次。对于用户频繁插拔的消费类接口（如每日多次），此寿命完全满足5年以上使用需求；若是内部固定式连接（终身不插拔），则其可靠性冗余度极高。

Specifications: 详情参数

参数项目	规格值
产品型号	SYCBCJY3PF
位数	3位
产品类型	信号连接器母座
外形尺寸	20.0mm × 10.7mm × 10.8mm
金属材质	铜镀金 (1u)
绝缘材质	PA (聚酰胺)
额定电流	5A
瞬时电流	7A
额定电压	DC 500V
工作温度范围	-20℃ to +100℃
推荐使用次数	2000 TIMES
产品颜色	黑色
认证标准	RoHS Compliant
表面处理要求	标识清晰可见，表面不得有划痕、裂纹、变形、起泡、污损、毛刺等明显影响使用功能和接触性能的缺陷
