产品概述

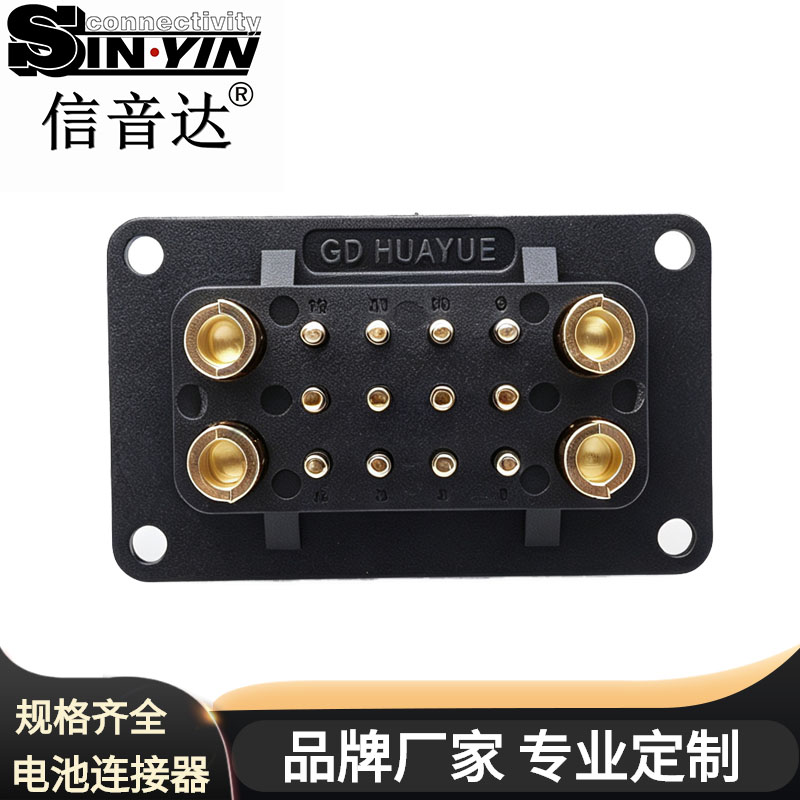

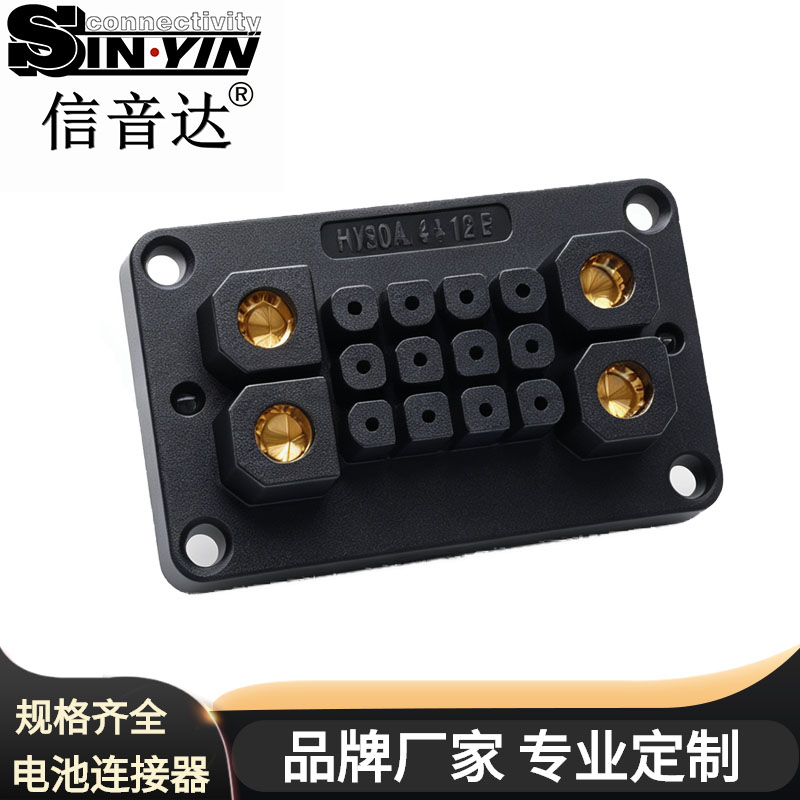

信音达 SYCBCHY90A16P4D12XF 是一款专为高功率动力传输与多路控制信号同步交互设计的4+12复合式电源信号插座母座。该产品采用高强度PA工程塑料本体，配合铜镀金(1u)触点工艺，在仅50.0mm×30.0mm的紧凑空间内实现4路90A大电流主回路 + 12路4A小电流信号回路独立通道；额定电压DC 500V，工作温度-20℃~+100℃，通过RoHS环保认证，推荐插拔寿命高达1000次，四角配备M3沉头螺丝孔，完美适配无人机动力电池接口、电动工具电池包管理系统、储能设备BMS通信端口及工业AGV充电对接等对“动力+信号一体化”有极致要求的场景。

产品介绍

核心优势：

• 双通道隔离设计：4路90A主回路与12路4A信号回路物理隔离，避免电磁干扰，确保信号纯净度。
• 超高载流能力：主回路单针90A，总承载能力达360A，满足高功率设备需求。
• 高导电性触点：铜基材+镀金(1u)工艺，确保低接触电阻与高信号完整性。
• 稳固安装结构：四角M3沉头螺丝孔设计，防止振动松脱，提升机械可靠性。
• 长寿命设计：1000次插拔寿命，满足高频次维护需求。

工程师选型指南

适用场景：

• 无人机动力电池与飞控信号一体化接口（如DJI Matrice系列改装）
• 电动工具电池包智能管理系统（BMS通信+电机驱动）
• 储能设备BMS通信端口与PCS功率转换接口
• 工业AGV自动充电对接站（动力+状态反馈）
• 机器人关节模块供电与编码器信号集成

选型建议：

• 若需更高耐温等级，可选配LCP或PPS材质版本（需定制）。
• 若需防水设计，可搭配IP67硅胶密封圈使用（非标配）。
• M3螺丝建议使用不锈钢材质，避免锈蚀影响拆卸。
• 与公头HY90A 4+12配对使用，确保插拔力与接触可靠性。
• 布线时注意主回路与信号回路走线分离，避免串扰。
