产品概述

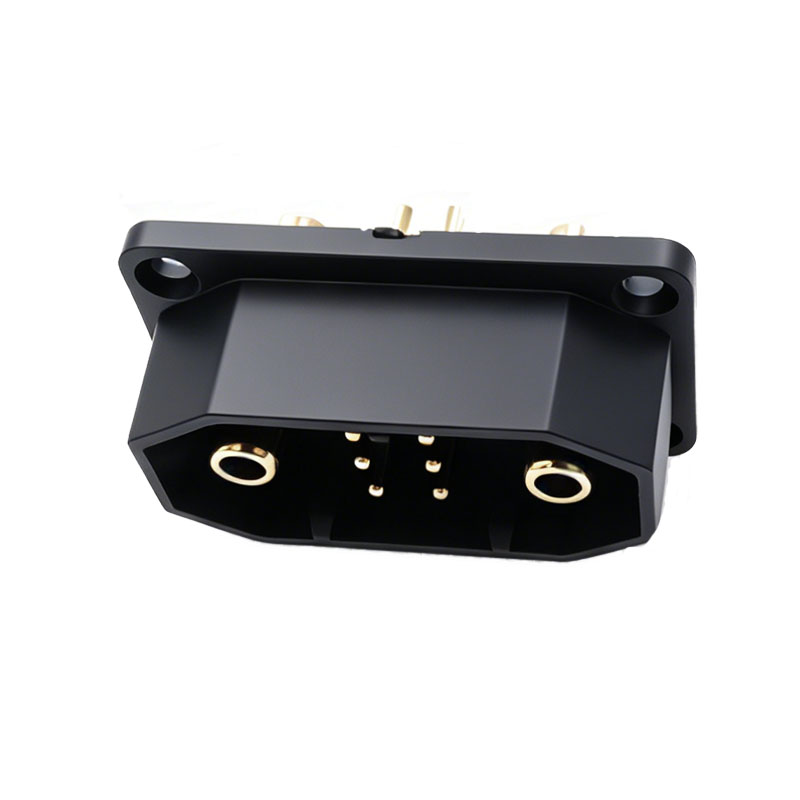

信音达 SYCBCHY8P2D6XM 是一款专为百安级重载动力传输场景设计的2+6复合式电源信号插头公头。该产品突破常规复合连接器载流上限，单针额定电流高达120A，同时集成6路3A信号通道用于温度监测、高压互锁(HVIL)、通信反馈等安全协同功能，实现“大功率动力+关键状态监控”单口集成。额定电压DC 1000V，工作温度-40℃~+125℃，铜镀银(3u)触点确保120A持续载流下低接触电阻与优异散热性能，四角M4螺丝锁紧机构提供≥200N抗拉拔力，推荐插拔寿命500次。特别适配储能电池簇并联母线、电动叉车/AGV快充接口、光伏逆变器直流输入、船舶岸电连接等对“120A持续载流+6路安全信号协同”有严苛要求的极端工况场景，与母座SYCBCHY8P2D6XF精准配对形成完整百安级重载互连解决方案。

重载线缆端专属核心优势

• 120A端子液压冷压工艺：主回路端子采用T2紫铜锻造结构，配合16mm²专用液压钳（型号SYC-H120）压接，压接面积≥16mm²，拉脱力≥300N，接触电阻≤1mΩ，120A满载时端子温升＜35K，避免传统压接导致的虚接发热与电弧风险。
• 铜镀银(3u)高导电触点：相较镀金工艺，镀银层厚度提升至3μm，导电率提高30%，耐电弧烧蚀能力增强3倍，特别适合120A/1000V直流系统的频繁通断工况，1000V分断时无明显拉弧痕迹。
• 动力-信号双重隔离结构：壳体内置陶瓷隔热隔板+金属屏蔽罩，120A动力区与6路信号区物理隔离+电磁屏蔽双防护，120A满载时信号区温升＜8℃，EMI抑制＞40dB，确保HVIL与温度采样信号不受动力噪声干扰。
• M4螺丝机械锁紧机构：四角M4不锈钢螺丝+防松弹垫组合，锁紧扭矩1.2±0.1N·m，抗拉拔力≥200N，通过20G随机振动测试（4h/轴），杜绝重载线缆因自重或振动导致的意外脱落。
• -40℃~+125℃宽温适应：PA6T绝缘基材+氟橡胶密封圈，低温-40℃不脆裂，高温125℃不蠕变，满足户外储能、船舶机舱等极端温差环境使用需求。
• 重载插拔寿命保障：120A载流下500次插拔后接触电阻变化率＜15%，镀银层磨损量＜0.3μm，满足储能系统年度检修、叉车每日充电等高频重载使用场景。

垂直场景重载线束应用指南

储能电池簇并联母线：

• 2路120A传输电池簇并联直流母线，6路信号分配为：正极HVIL、负极HVIL、正极温度NTC、负极温度NTC、CAN_H、CAN_L，实现“动力+高压安全+热管理+BMS通信”单缆集成，替代传统“铜排+信号线束”分立方案，装配效率提升70%。
• 线束工艺提示：120A动力线必须使用16mm²纯铜软电缆，SYC-H120液压钳压接后需做X光检测确认压接密实度；HVIL回路建议独立屏蔽，屏蔽层单端接地。

电动叉车/AGV快充接口：

• 2路120A为叉车铅酸/锂电池快充，6路信号实现充电握手、电池温度监测、充满检测、异常报警、位置校准、急停反馈，支持智能快充协议与安全防护联动。
• 线束工艺提示：充电枪线缆需耐受每日多次插拔，建议在触点表面涂覆导电润滑脂减少磨损；线缆外被建议使用耐磨耐油TPU材质，弯曲半径≥8倍外径；信号回路增加TVS防护，避免充电浪涌干扰通信。

光伏逆变器直流输入：

• 2路120A接入组串直流输入，6路信号实现MPPT控制、绝缘监测、电弧检测(AFCI)、温度采样、RS485通信、使能控制，实现“直流输入+智能监控”单口集成，简化逆变器内部布线。
• 线束工艺提示：光伏直流侧存在持续高压，信号线绝缘等级需≥1500V DC；AFCI信号建议使用同轴电缆，屏蔽层双端接地；户外安装需加装IP67防水护套。

船舶岸电连接接口：

• 2路120A为船舶低压岸电供电，6路信号实现相序检测、漏电保护、负载监测、通信反馈、急停、状态指示，满足船级社CCS/DNV规范对岸电安全监控的要求。
• 线束工艺提示：船用线缆需符合IEC 60092标准，耐盐雾腐蚀≥1000h；M4螺丝建议使用316L不锈钢材质，涂抹防卡剂避免海水腐蚀后无法拆卸；信号回路增加隔离模块，避免船体杂散电流干扰。

工程师避坑指南（120A重载专属）

• ❌ 严禁使用手压钳或普通压线钳压接120A端子：压力不足会导致压接不实，120A满载时端子温升超80K甚至熔毁，必须使用SYC-H120液压钳并做X光或拉力验证。
• ✅ 降额曲线强制确认：环境温度＞40℃时必须查阅降额曲线，60℃时120A降额至96A，85℃时降额至72A，125℃时降额至48A，严禁超载使用。
• ✅ M4螺丝扭矩校准：锁紧扭矩1.2±0.1N·m，过松导致接触电阻增大发热，过紧导致PA壳体开裂或螺纹滑牙，建议使用定扭矩扳手并定期复检。
• ✅ HVIL回路优先验证：上电前必须先测试HVIL回路导通性，确认高压互锁正常后方可接通120A动力，避免带电插拔产生致命电弧。
• ✅ 配对母座确认：必须与SYCBCHY8P2D6XF配对，不同电流等级型号强行对插会永久损坏120A端子，且存在严重安全隐患。
• ✅ 线缆截面积匹配：120A额定载流需搭配≥16mm²纯铜电缆，若使用铝缆或铜包铝缆需升级至25mm²以上，否则线损发热会反向传导至端子。
• ✅ 定期维护检查：每500次插拔或每年至少一次，检查触点镀银层磨损情况、M4螺丝紧固状态、密封胶圈老化程度，不合格品立即更换。
