产品概述

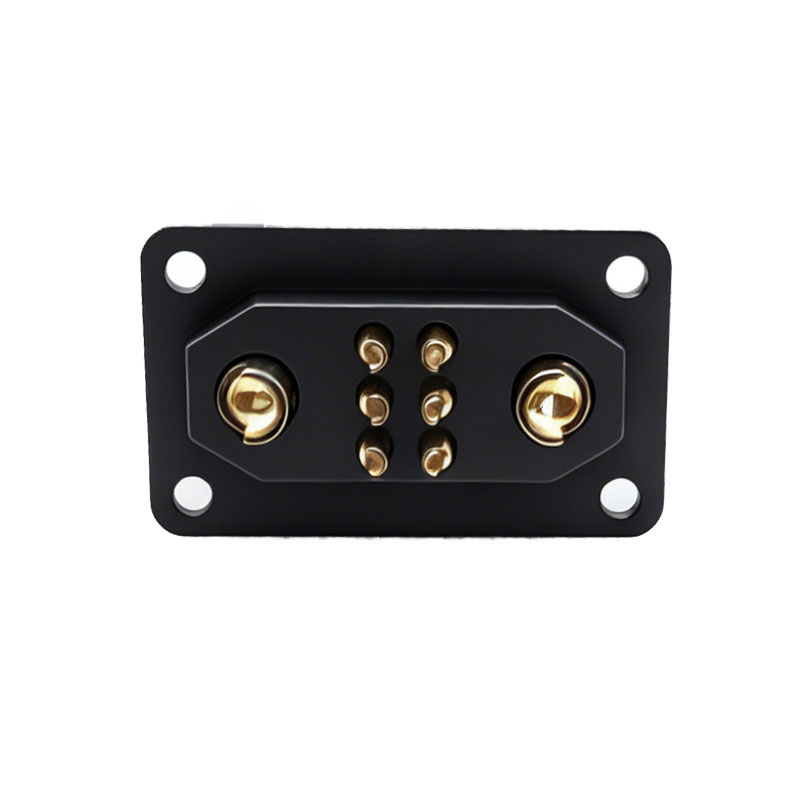

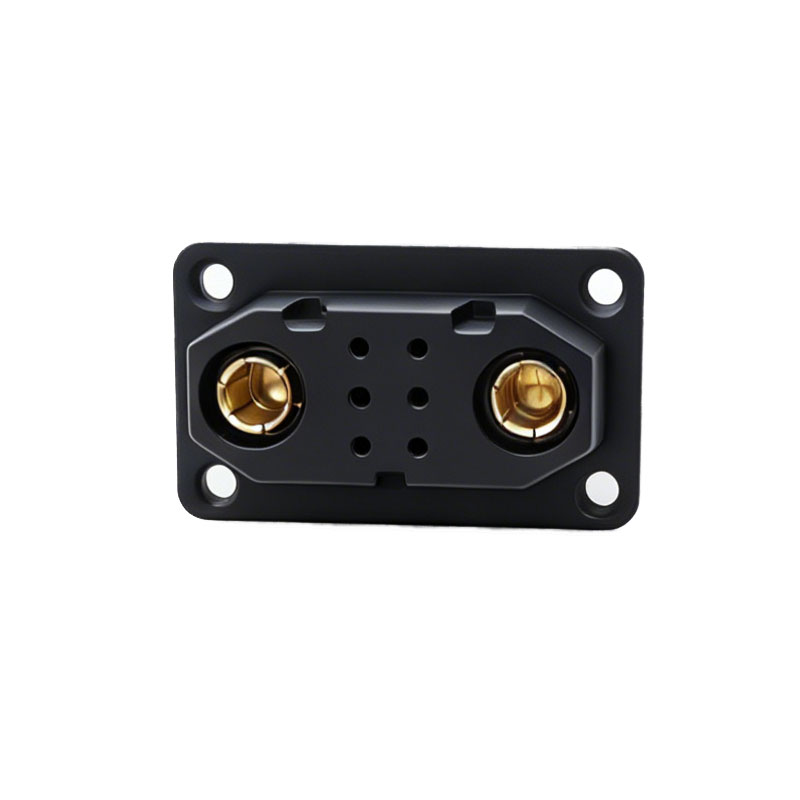

信音达 SYCBCHY8P2D6XF 是一款专为百安级面板端高可靠互连设计的2+6复合式电源信号插座母座（铜镀金版）。该产品单针额定电流高达120A，集成6路3A信号通道用于HVIL、温度监测、通信反馈等安全协同功能，实现“大功率动力+关键状态监控”单口面板集成。采用铜镀金(1u)高规格触点工艺，相较镀银方案具备更优异的抗硫化、耐盐雾及信号回路兼容性能，特别适合储能柜密闭高温、船舶高盐雾等严苛环境。额定电压DC 1000V，工作温度-40℃~+125℃，四角M4螺丝锁紧机构提供≥200N抗拉拔力，推荐插拔寿命500次。特别适配储能PCS直流母线排接口、充电桩机柜内联口、光伏汇流箱输出端、特种车辆配电盘等对“120A面板级可靠互连+6路安全信号同步+长期抗氧化”有刚性需求的场景，与公头SYCBCHY8P2D6XM精准配对形成完整百安级重载互连解决方案。

面板端专属核心优势（铜镀金版）

• 铜镀金(1u)触点工艺：相较同系列镀银版本，镀金层化学性质极其稳定，抗硫化能力＞1000h（H₂S测试），耐盐雾腐蚀＞720h（5% NaCl），彻底解决储能柜内部含硫气体、船舶机舱盐雾导致的触点氧化失效问题；同时金层硬度适中，与公头镀银针配合时摩擦系数更低，插拔磨损量减少40%。
• 120A端子PCB焊接/螺丝双模安装：主回路端子支持两种安装方式：① PCB通孔焊接（焊盘直径Φ6mm，波峰焊耐温260℃/10s）；② M6螺丝直接锁紧铜排（扭矩3.5±0.3N·m）。用户可根据面板结构灵活选择，焊接模式适合紧凑型PCS模块，螺丝模式适合大截面铜排直连。
• 一体化散热路径设计：母座壳体底部增设4条导热筋槽，与设备面板/散热器直接接触，120A满载时通过面板传导散热可降低端子温升15K；PA6T绝缘基材导热系数0.3W/m·K，较普通PA66提升50%，避免热量积聚导致基材蠕变。
• 6路信号端子独立屏蔽：信号区内置金属屏蔽罩，与主回路端子物理隔离+电磁屏蔽双防护，120A满载时信号区EMI抑制＞45dB，确保HVIL、CAN通信等关键信号不受动力噪声干扰；信号端子采用铜镀金(0.5u)工艺，与主回路同材质体系，避免异种金属电化学腐蚀。
• M4螺丝机械锁紧机构：四角M4不锈钢螺丝+防松弹垫组合，锁紧扭矩1.2±0.1N·m，抗拉拔力≥200N，通过20G随机振动测试（4h/轴），杜绝因设备振动或线缆自重导致的意外脱落；螺丝孔位预留沉头空间，安装后表面平整无凸起。
• -40℃~+125℃宽温适应：PA6T绝缘基材+氟橡胶密封圈，低温-40℃不脆裂，高温125℃不蠕变，满足户外储能、船舶机舱、沙漠光伏电站等极端温差环境使用需求；密封胶圈压缩永久变形率＜15%，长期使用仍保持IP67防护等级。

垂直场景面板端应用指南

储能PCS直流母线排接口：

• 2路120A接入电池簇直流母线，6路信号分配为：正极HVIL、负极HVIL、正极温度NTC、负极温度NTC、CAN_H、CAN_L，实现PCS与电池簇“动力+高压安全+热管理+BMS通信”单口面板集成，替代传统“铜排+信号端子排”分立方案，节省面板空间40%。
• 安装提示：推荐使用M6螺丝锁紧铜排模式，铜排截面积≥16mm²，接触面涂覆导电膏降低接触电阻；HVIL回路建议独立走线槽，避免与动力铜排平行布线。

充电桩机柜内联接口：

• 2路120A连接充电模块与直流母线，6路信号实现模块使能、故障反馈、均流控制、温度采样、RS485通信、急停联动，实现充电模块“功率+控制”单口插拔维护，模块更换时间从30min缩短至5min。
• 安装提示：推荐使用PCB焊接模式，焊盘设计需满足IPC-A-610 Class 3标准；信号回路增加TVS防护，避免模块启停浪涌干扰通信；机柜内部风道设计需避开母座散热筋槽，确保散热效率。

光伏汇流箱输出端：

• 2路120A输出组串汇流直流，6路信号实现熔断器状态监测、防雷器告警、电流采样、电压采样、RS485通信、远程分闸控制，实现汇流箱“输出+智能监控”单口集成，简化现场接线复杂度。
• 安装提示：户外安装需加装IP67防水护套，密封胶圈每2年检查更换一次；信号线建议使用屏蔽双绞线，屏蔽层单端接地；汇流箱内部温度较高，建议降额使用（120A@60℃时降额至96A）。

特种车辆配电盘接口：

• 2路120A为车载大功率设备供电，6路信号实现电源使能、过载保护、温度监测、CAN通信、急停反馈、状态指示，满足军标GJB 3233对车载电气连接器的抗振动、耐盐雾要求。
• 安装提示：必须使用M4螺丝锁紧模式，螺丝涂抹防卡剂避免盐雾腐蚀后无法拆卸；信号回路增加隔离模块，避免车体杂散电流干扰；配电盘安装位置需避开发动机高温区与排气口。

工程师避坑指南（面板端铜镀金版专属）

• ❌ 严禁将铜镀金母座与镀金公头配对：金-金摩擦副摩擦系数高，插拔时易产生粘着磨损，必须与镀银公头SYCBCHY8P2D6XM配对，利用金-银异种金属低摩擦特性延长寿命。
• ✅ PCB焊接工艺验证：波峰焊预热温度≤120℃，焊接温度260±5℃，时间≤10s；焊后需做X光检测确认焊点饱满度，虚焊会导致120A载流时焊点熔毁。
• ✅ M6铜排螺丝扭矩校准：锁紧扭矩3.5±0.3N·m，过松导致接触电阻增大发热，过紧导致端子变形或螺纹滑牙；建议使用定扭矩扳手并定期复检。
• ✅ 降额曲线强制确认：环境温度＞40℃时必须查阅降额曲线，60℃时120A降额至96A，85℃时降额至72A，125℃时降额至48A，严禁超载使用。
• ✅ HVIL回路优先验证：上电前必须先测试HVIL回路导通性，确认高压互锁正常后方可接通120A动力，避免带电插拔产生致命电弧。
• ✅ 密封性定期检查：户外或高湿环境每12个月检查一次密封胶圈压缩状态，压缩永久变形率＞20%或出现裂纹立即更换，避免丧失IP67防护等级。
• ✅ 存储环境要求：未使用的母座需存放在温度-10℃~+40℃、湿度≤60%RH的环境中，避免镀金层长期暴露于含硫气体导致变色（不影响性能但影响外观验收）。
