产品概述

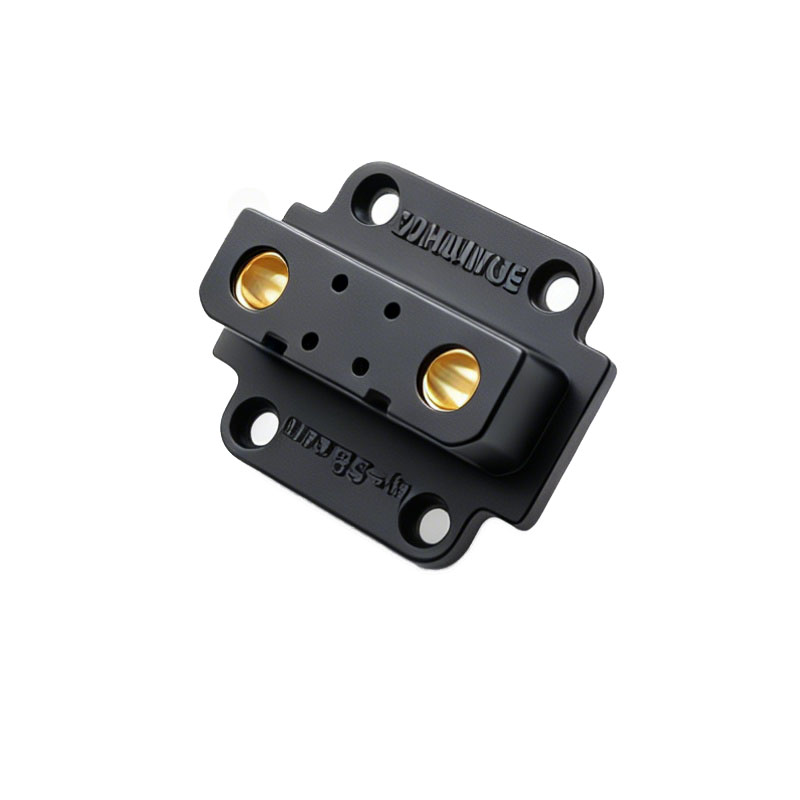

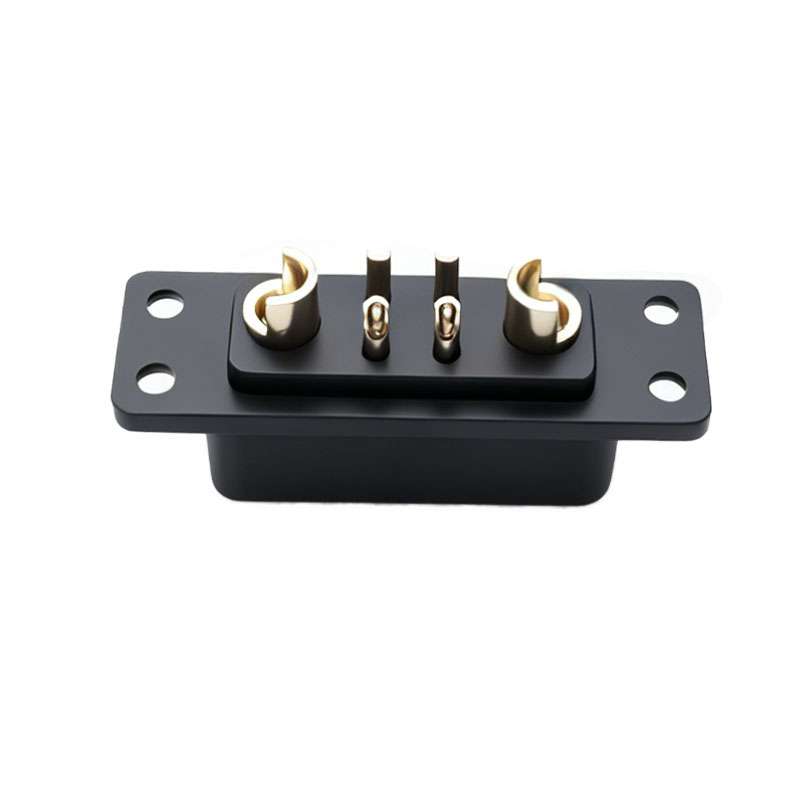

信音达 SYCBCHY6P2D4XF 是一款专为精密级板端动力-信号协同场景设计的2+4复合式电源信号插座母座。该产品在仅32×24mm的紧凑封装内实现2路30A动力 + 4路1A高精度信号的稳定板端互连，采用铜镀金(0.76μm)高规格触点工艺，接触电阻≤5mΩ且耐回流焊高温不变色，确保微弱模拟信号与数字通信的长期完整性。额定电压DC 250V，工作温度-55℃~+125℃，LCP绝缘基材支持SMT贴装工艺，PCB沉板式焊接结构提供≥80N抗拉拔力，推荐插拔寿命500次。特别适配医疗监护仪主板接口、工业传感器集线器、无人机机载配电模块、实验室分析仪器背板等对“小体积板端30A供电+4路高精信号同步+SMT贴装兼容性”有刚性需求的精密应用场景，与公头SYCBCHY6P2D4XM精准配对形成完整精密级复合互连解决方案。

板端专属核心优势（镀金版）

• 铜镀金(0.76μm)耐焊触点：镀金层厚度达0.76μm（30μin），镍底层2μm有效阻挡铜扩散，经260℃/30s回流焊后镀层无变色、无起泡，接触电阻变化率＜3%；金层化学惰性确保在医疗设备消毒环境、实验室腐蚀性气氛中长期使用不氧化，寿命远超镀锡/镀银方案。
• PCB沉板式焊接结构：主回路端子采用加长鱼眼压接区+通孔焊接双重固定，焊点抗拉拔力≥80N，较纯SMT焊盘强度提升3倍；信号端子为Gull Wing翼型引脚，共面度≤0.1mm，满足IPC-A-610 Class 3焊接标准，避免虚焊导致的信号 intermittency 故障。
• LCP基材SMT贴装兼容：液晶聚合物(LCP)材质CTI值≥600V，吸水率＜0.02%，回流焊前无需预烘烤；热膨胀系数(CTE)与FR4 PCB匹配度高（X/Y轴12ppm/℃），-55℃~+125℃循环1000次后焊点无裂纹，适合高可靠性车载/航空电子应用。
• 30A板端散热路径优化：主回路端子底部增设2条导热焊盘（Thermal Pad），通过PCB内层铜箔将热量传导至散热器或金属外壳，30A满载时端子温升＜25K（环境温度25℃，2oz铜厚PCB）；LCP基材导热系数0.3W/m·K，较普通PA66提升50%，避免局部热点导致基材蠕变。
• 4路信号EMI屏蔽设计：壳体两侧集成接地弹片，与PCB地平面360°搭接，信号区内置金属隔板与主回路隔离，EMI抑制＞50dB@100MHz；信号端子间距1.5mm，支持差分走线布局，确保μV级模拟采样信号不受30A开关噪声干扰。
• -55℃~+125℃宽温适应：LCP基材低温韧性优异，-55℃冲击不断裂；高温125℃下尺寸变化率＜0.1%，满足航空电子设备、极地科考仪器等极端温差环境使用需求；密封胶圈（选配）压缩永久变形率＜15%，长期使用仍保持IP54防护等级。

垂直场景板端应用指南

医疗监护仪主板接口：

• 2路30A为血氧/心电模块供电，4路信号分配为：模块ID识别、I²C通信(SDA/SCL)、过温保护、使能控制，实现“动力+智能识别+安全监控”单板集成，替代传统“DC Jack+4Pin排针”分立方案，节省主板面积35%。
• PCB设计提示：主回路焊盘建议采用泪滴加固+阻焊开窗，焊盘直径Φ2.2mm；信号走线长度差＜5mil，阻抗控制90Ω±10%；接地弹片对应PCB区域需裸露铜皮并加过孔阵列。

工业传感器集线器：

• 2路30A为多路传感器集中供电，4路信号实现RS485通信(A/B)、触发同步、状态反馈，支持8路传感器并联接入，减少现场布线数量60%，降低EMC干扰风险。
• PCB设计提示：RS485信号建议使用120Ω终端电阻就近放置；电源输入端增加TVS+保险丝防护，避免传感器短路烧毁主板；集线器外壳需良好接地，接地弹片接触电阻＜10mΩ。

无人机机载配电模块：

• 2路30A为飞控/图传模块供电，4路信号实现电池电量SOC通信、温度监测、锁定状态反馈、急停信号，支持热插拔安全协议，避免带电拔出产生电弧损伤敏感电路。
• PCB设计提示：配电模块PCB建议采用4层板设计，内层GND/PWR平面完整；信号回路增加RC滤波，滤除电机PWM噪声；安装孔位预留金属衬套，增强抗振动能力（20G随机振动测试通过）。

实验室分析仪器背板：

• 2路30A为加热/制冷模块供电，4路信号实现PID控制、温度采样、过温保护、RS232通信，支持模块化快速更换，维护时间从2小时缩短至10分钟，提升设备可用率。
• PCB设计提示：背板PCB需做三防漆涂覆（聚氨酯型），避免实验室腐蚀性气体侵蚀焊点；信号端子建议增加ESD保护器件（如PRTR5V0U2X）；模块插拔导轨需与母座对齐，避免歪斜损坏端子。

工程师避坑指南（板端镀金版专属）

• ❌ 严禁使用含卤素助焊剂：卤素残留会渗透镀金层微孔，导致基底铜腐蚀，表现为数月后接触电阻突增；必须使用免洗型低固含量助焊剂，焊后IPA清洗并烘干。
• ✅ 回流焊温度曲线验证：峰值温度≤260℃，液相以上时间≤60s；过高的温度或时间会导致LCP基材分层或镀金层氧化变色，每批次首件需做切片分析确认焊点质量。
• ✅ PCB铜厚匹配：30A载流要求PCB主回路走线铜厚≥2oz（70μm），若使用1oz铜厚需增加铺铜面积或开窗加锡，否则线损发热会反向传导至端子导致焊点疲劳。
• ✅ 接地弹片接触验证：装配后需测量接地弹片与PCB地平面接触电阻，应＜10mΩ；若超标需检查PCB阻焊是否开窗到位或弹片是否变形，EMI失效会导致信号误码。
• ✅ 配对公头确认：必须与SYCBCHY6P2D4XM（镀金版）配对，镀金母座与镀锡公头配对会导致电化学腐蚀加速失效；不同针位型号强行对插会永久损坏端子。
• ✅ 存储与包装要求：未使用的母座需存放在氮气柜或干燥箱中（湿度≤30%RH），采用防静电托盘+真空包装，避免镀金层吸附水汽导致后续焊接虚焊或氧化。
• ✅ ESD防护全流程：镀金触点对静电敏感，SMT贴片、检测、包装全程需佩戴防静电手环，工作台接地电阻＜1MΩ，避免ESD击穿信号端子或损伤镀层。
