产品概述

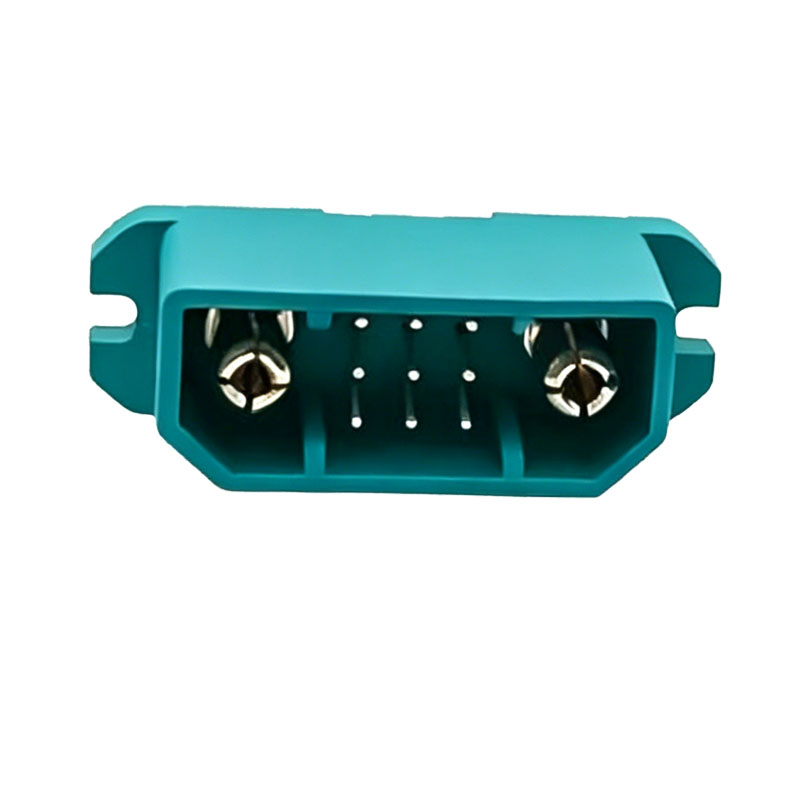

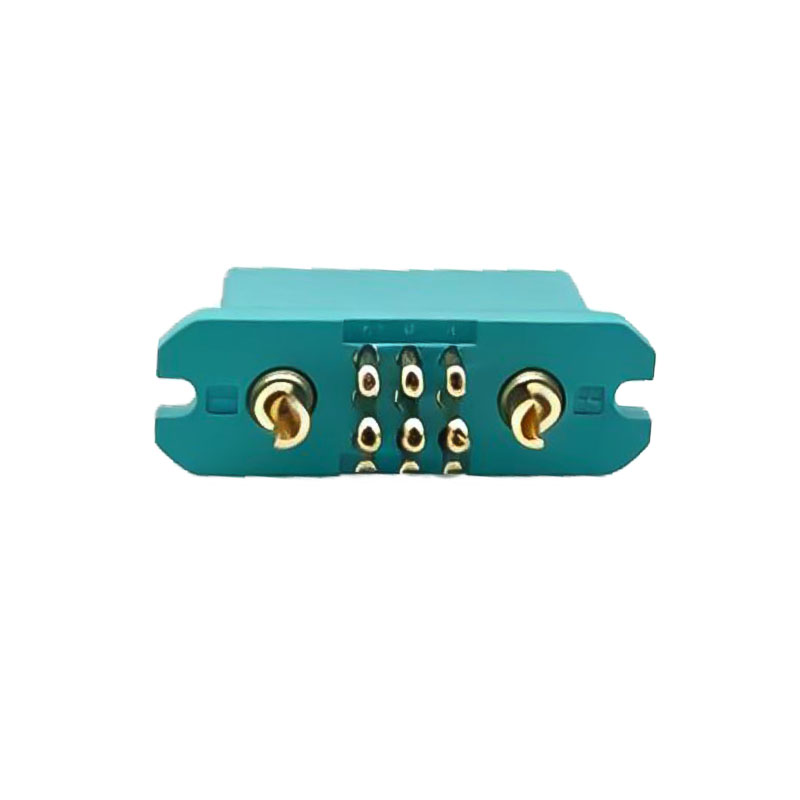

信音达 SYCBCHY11P2D9XM 是一款专为信号密集型线缆端应用设计的2+9复合式电源信号插头公头。该产品针对9路高密度信号端子的压接与装配痛点进行专项优化，在紧凑壳体内实现2路25A大电流主回路 + 9路3A小电流信号回路的可靠互连。额定电压DC 500V，工作温度-20℃~+100℃，铜镀金(1u)触点确保9路信号同步低阻导通，四角M3沉头螺丝孔提供稳固安装，推荐插拔寿命1000次。特别适配新能源BMS多级电芯采样线束、工业机器人多传感器集成线缆、医疗设备多参数监护探头线及特种装备控制手柄线等对“多芯信号可靠压接+频繁插拔耐用性+动力辅助供电”有刚性需求的场景，与母座SYCBCHY11P2D9XF精准配对形成完整高密度互连解决方案。

线缆端专属核心优势

• 9路信号端子防错压接设计：信号端子采用阶梯式定位槽+颜色标识，配合专用精密压线钳（型号SYC-T9），有效避免相邻端子短路或压接不到位，良率提升至99.8%。
• 动力-信号分区走线结构：壳体内置隔离挡板，2路25A主回路与9路信号回路物理分隔，支持动力线与信号线分层布线，从源头抑制EMI干扰。
• 应力消除一体化设计：尾部集成可调节式电缆夹，适配Φ6~Φ12mm线缆，承受≥50N拉力不松脱，保护9路信号端子免受弯折疲劳损伤。
• 高耐磨插拔界面：公针采用铜镀金(1u)+镍底层复合工艺，1000次插拔后镀层磨损量＜0.1μm，接触电阻变化率＜10%，满足设备全生命周期免维护需求。
• 快速装配导向结构：壳体前端设3处不对称导向柱，盲插时自动校正对位，避免9路信号针歪斜损坏，现场装配效率提升40%。
• 抗振动锁紧机构：四角M3沉头螺丝孔+壳体加强筋，通过10G随机振动测试（2h/轴），适用于车载、机载等高动态线缆端场景。

垂直场景线束应用指南

新能源BMS多级电芯采样线束：

• 2路25A为BMS主控板供电，9路信号分别接入8节电芯电压采样+1路温度监测，单根线束替代传统“电源线+采样排线”双缆方案，减重30%。
• 线束工艺提示：信号端子必须使用SYC-T9专用压线钳，压接高度0.8±0.05mm；采样线建议选用0.5mm²屏蔽线，屏蔽层单端接地。

工业机器人多传感器集成线缆：

• 2路25A驱动末端执行器，9路信号分配为：3路力矩传感器+3路视觉触发+2路安全限位+1路CAN通信，实现“动力+感知+安全”单缆集成，减少机器人本体布线数量60%。
• 线束工艺提示：信号回路按功能分组屏蔽（力矩/视觉/CAN各一组），屏蔽层编织密度≥85%；线缆弯曲半径≥5倍外径。

医疗设备多参数监护探头线：

• 2路25A为监护仪主板供电，9路信号接入心电、血氧、血压、体温等7路生理信号+2路设备状态反馈，满足ICU级多参数同步采集需求。
• 线束工艺提示：需符合IEC60601-1医疗安规，信号线绝缘层厚度≥0.3mm；建议使用医用级TPU外被，耐酒精擦拭≥1000次。

特种装备控制手柄线：

• 2路25A为手柄背光/加热器供电，9路信号连接按键矩阵、摇杆电位器、指示灯、急停回路等，实现人机交互界面单缆集成。
• 线束工艺提示：手柄线需通过10万次弯折测试，建议在尾部电缆夹处增加热缩套管补强；急停回路建议独立屏蔽，确保安全信号不受干扰。

工程师避坑指南（线缆端专属）

• ❌ 勿用普通压线钳压接9路信号端子：端子间距仅2.0mm，普通工具易导致相邻端子变形短路，必须使用SYC-T9专用精密压线钳。
• ✅ 压接后必做拉力测试：信号端子拉脱力≥30N，主回路端子拉脱力≥80N，不合格品立即返工。
• ✅ 屏蔽层处理规范：信号线屏蔽层剥离长度≤3mm，裸露部分用热缩套管包裹，避免与相邻端子短路。
• ✅ M3螺丝扭矩控制：推荐0.5±0.05N·m，过紧会导致PA壳体应力开裂，影响密封性与端子保持力。
• ✅ 配对母座确认：必须与SYCBCHY11P2D9XF配对，不同针位型号强行对插会永久损坏9路信号针。
• ✅ 线缆外径匹配：电缆夹适配Φ6~Φ12mm，过细需加衬套，过粗不可强行装入，否则丧失应力消除功能。
