产品概述

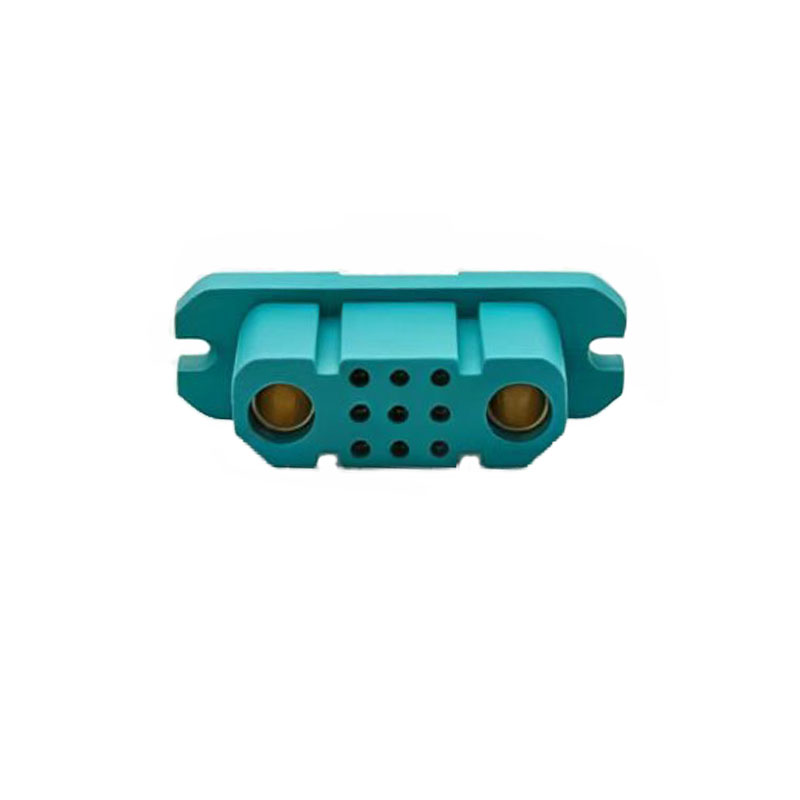

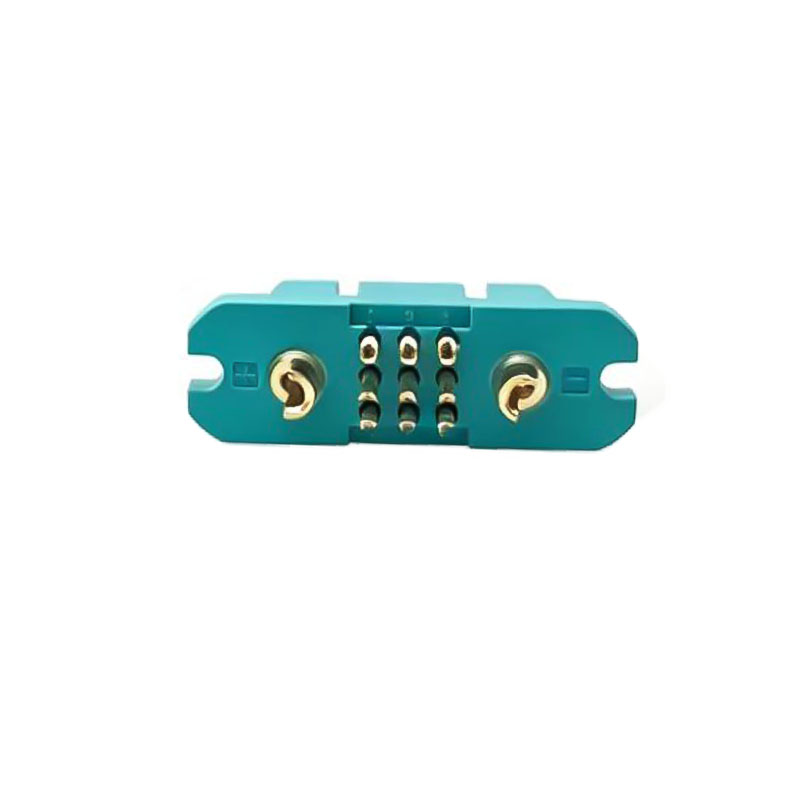

信音达 SYCBCHY11P2D9XF 是一款专为信号密集型应用场景设计的2+9复合式电源信号插座母座。该产品突破传统复合连接器“重动力、轻信号”的设计局限，在紧凑壳体内集成2路25A大电流主回路 + 9路3A小电流信号回路，特别适用于需要同时传输动力与多路传感/控制信号的复杂系统。额定电压DC 500V，工作温度-20℃~+100℃，铜镀金(1u)触点确保9路信号同步低阻导通，四角M3沉头螺丝孔提供稳固安装，推荐插拔寿命1000次，完美适配新能源BMS多级电芯采样、工业机器人多传感器融合接口、医疗设备多参数监护模块及特种装备综合控制面板等对“信号路数冗余+动力辅助供电”有刚性需求的场景。

核心差异化优势

• 9路信号高密度排布：相较常规3+6或2+4型号，信号通道数量提升50%~125%，满足多传感器、多采样点、多控制回路的并行传输需求，避免使用多个连接器带来的空间浪费与布线复杂度。
• 动力-信号解耦设计：2路25A主回路独立布局于壳体两侧，与中间9路信号区物理隔离，有效抑制大电流开关噪声对微弱传感信号的干扰。
• 信号完整性保障：9路信号端子均采用铜镀金(1u)工艺，接触电阻≤5mΩ，确保模拟量采样、数字通信等多类型信号同步传输不失真。
• 紧凑空间适配：在仅48×32mm的安装面积内实现11芯复合传输，较分立方案节省60%以上面板空间。
• 抗振动安装：四角M3沉头螺丝孔+壳体加强筋设计，通过10G随机振动测试，适用于车载、机载等高动态环境。
• 长寿命验证：1000次插拔后接触电阻变化率＜10%，满足设备全生命周期免维护需求。

垂直场景应用指南

新能源BMS多级电芯采样：

• 2路25A为BMS主控板供电，9路信号分别接入8节电芯电压采样+1路温度监测，单连接器替代传统“电源座+采样排线”双接口方案。
• 选型提示：信号端子建议搭配0.5mm²屏蔽线，采样精度可达±2mV。

工业机器人多传感器融合接口：

• 2路25A驱动末端执行器，9路信号分配为：3路力矩传感器+3路视觉触发+2路安全限位+1路CAN通信，实现“动力+感知+安全”单点集成。
• 选型提示：建议信号回路分组屏蔽，避免电机启停干扰力矩采样。

医疗设备多参数监护模块：

• 2路25A为监护仪主板供电，9路信号接入心电、血氧、血压、体温等7路生理信号+2路设备状态反馈，满足ICU级多参数同步采集需求。
• 选型提示：需确认符合IEC60601-1医疗安规爬电距离要求。

特种装备综合控制面板：

• 2路25A为面板背光/加热器供电，9路信号连接按键矩阵、指示灯、编码器、急停回路等，实现人机交互界面单连接器集成。
• 选型提示：建议搭配防误插键位设计，避免现场快速装配错位。

工程师避坑指南

• ❌ 勿将9路信号全部用于大电流负载：信号端子额定仅3A，超载会导致温升超标与镀层失效。
• ✅ 信号回路功能规划：建议按“模拟量/数字量/通信/安全”分区布局，便于后期故障排查。
• ✅ 压接工艺验证：9路信号端子间距较小，务必使用专用精密压线钳，避免相邻端子短路。
• ✅ M3螺丝扭矩控制：推荐0.5±0.05N·m，过紧会导致PA壳体应力开裂，影响密封性。
• ✅ 配对公头确认：必须与SYCBCHY11P2D9XM配对，不同针位型号强行对插会损坏端子。
