产品概述

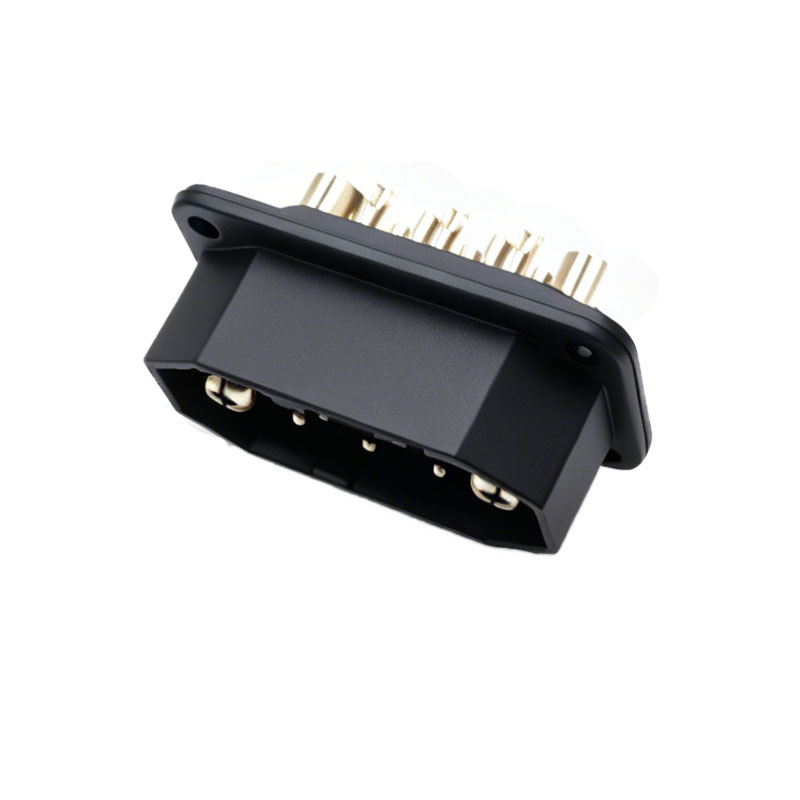

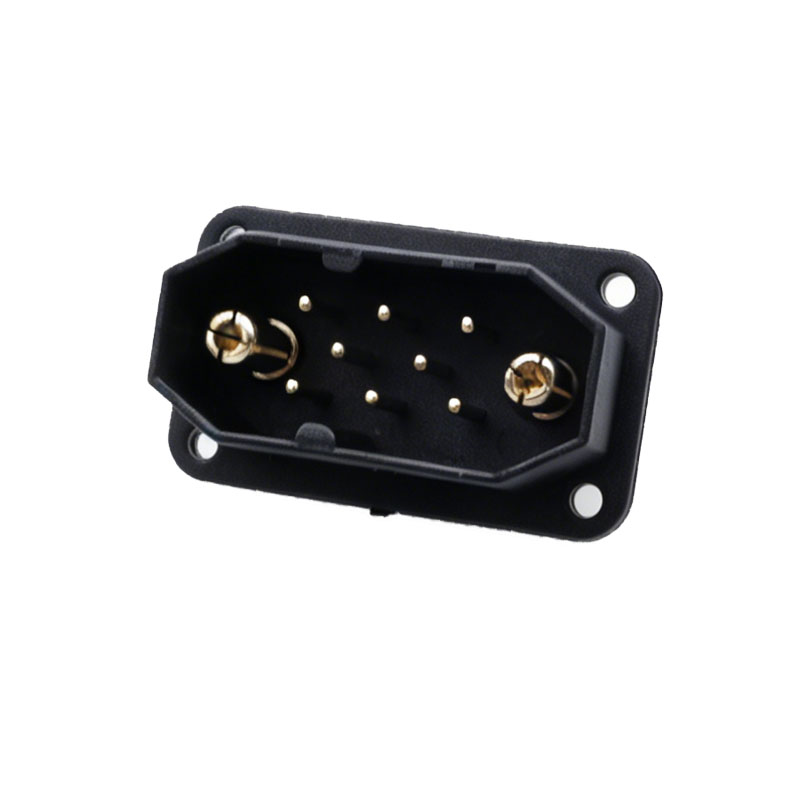

信音达 SYCBCHY10P2D8XM 是一款专为30A中高功率线缆端应用设计的2+8复合式电源信号插头公头。该产品针对30A持续载流下的线缆发热与压接可靠性痛点进行专项优化，在紧凑壳体内实现2路30A大电流主回路 + 8路3A小电流信号回路的稳定互连。额定电压DC 500V，工作温度-20℃~+100℃，铜镀金(1u)触点确保大电流与弱信号同步低阻导通，四角M3沉头螺丝孔提供抗振动稳固安装，推荐插拔寿命1000次。特别适配伺服电机动力反馈一体线束、储能PCS模块连接线、AGV自动充电枪线缆、工业光源驱动线等对“30A持续载流+8路信号协同+频繁插拔耐用性”有刚性需求的场景，与母座SYCBCHY10P2D8XF精准配对形成完整30A级动力-控制互连解决方案。

线缆端专属核心优势

• 30A端子液压压接工艺：主回路端子采用加厚铜管结构，配合液压钳（型号SYC-H30）压接，压接面积≥6mm²，拉脱力≥120N，接触电阻≤2mΩ，30A满载时端子温升＜30K，避免传统手压钳导致的虚接发热。
• 动力-信号热隔离走线：壳体内置隔热挡板，30A动力线与8路信号线物理分隔，支持分层布线；信号区增设散热筋，30A满载时信号端子温升＜10℃，避免高温导致镀层氧化或PA基材蠕变。
• 应力消除双锁紧结构：尾部集成可调节式电缆夹+金属压板双重锁紧，适配Φ8~Φ14mm线缆，承受≥80N拉力不松脱，保护30A端子与8路信号端子免受弯折疲劳损伤。
• 高耐磨插拔界面：公针采用铜镀金(1u)+镍底层复合工艺，1000次插拔后镀层磨损量＜0.1μm，30A载流下接触电阻变化率＜10%，满足设备全生命周期免维护需求。
• 快速装配导向结构：壳体前端设3处不对称导向柱，盲插时自动校正对位，避免8路信号针歪斜损坏，现场装配效率提升40%。
• 抗振动锁紧机构：四角M3沉头螺丝孔+壳体加强筋，通过10G随机振动测试（2h/轴），适用于AGV移动充电、车载储能等高动态线缆端场景。

垂直场景线束应用指南

伺服电机动力反馈一体线束：

• 2路30A传输电机U/V相动力，8路信号分配为：使能、故障反馈、温度NTC、编码器A/B/Z相、CAN_H/CAN_L，实现驱动器-电机单缆互联，减少布线数量50%。
• 线束工艺提示：30A动力线必须使用SYC-H30液压钳压接，压接高度1.2±0.05mm；编码器信号建议差分走线，屏蔽层双端接地；线缆弯曲半径≥6倍外径。

储能PCS模块连接线束：

• 2路30A为PCS辅助电源供电，8路信号接入BMS通信、继电器控制、风扇PWM、温度采样、急停、运行指示等，实现功率模块智能化管理。
• 线束工艺提示：PCS内部环境温度较高，建议降额使用（30A@60℃时降额至24A）；信号线耐温等级需≥105℃；动力线建议使用耐高温硅胶线。

AGV自动充电枪线缆：

• 2路30A为AGV电池快充，8路信号实现充电握手协议、电池温度监测、充满检测、异常报警、位置校准等，支持智能充电管理。
• 线束工艺提示：充电枪需耐受频繁插拔磨损，建议在触点表面涂覆导电润滑脂；信号回路增加TVS防护，避免充电浪涌干扰通信；线缆外被建议使用耐磨TPU材质。

工业光源驱动线束：

• 2路30A驱动大功率LED光源，8路信号实现触发输入、频闪控制、亮度调节、过温保护、状态反馈等，实现“光源+控制”单缆集成。
• 线束工艺提示：光源启动瞬间电流可达45A，需确认瞬时电流规格（本产品瞬时45A）；信号线建议使用屏蔽双绞线，避免光源EMI干扰图像采集；动力线压接后需做热循环测试验证可靠性。

工程师避坑指南（线缆端专属）

• ❌ 勿用手压钳压接30A端子：手压钳压力不足会导致压接不实，30A满载时端子温升超标甚至烧毁，必须使用SYC-H30液压钳。
• ✅ 压接后必做拉力与电阻测试：30A端子拉脱力≥120N，接触电阻≤2mΩ；8路信号端子拉脱力≥30N，接触电阻≤5mΩ，不合格品立即返工。
• ✅ 降额曲线确认：环境温度＞40℃时务必查阅降额曲线，60℃时30A降额至24A，80℃时降额至18A，避免长期过载失效。
• ✅ M3螺丝扭矩控制：推荐0.5±0.05N·m，过紧会导致PA壳体应力开裂，影响30A端子保持力与密封性。
• ✅ 配对母座确认：必须与SYCBCHY10P2D8XF配对，不同针位或电流等级型号强行对插会永久损坏端子。
• ✅ 线缆外径匹配：电缆夹适配Φ8~Φ14mm，过细需加衬套，过粗不可强行装入，否则丧失应力消除功能。
• ✅ 瞬时电流验证：若负载存在＞45A浪涌（如光源启动、电机堵转），需额外并联缓冲电路或选用更高瞬时规格型号。
