产品概述

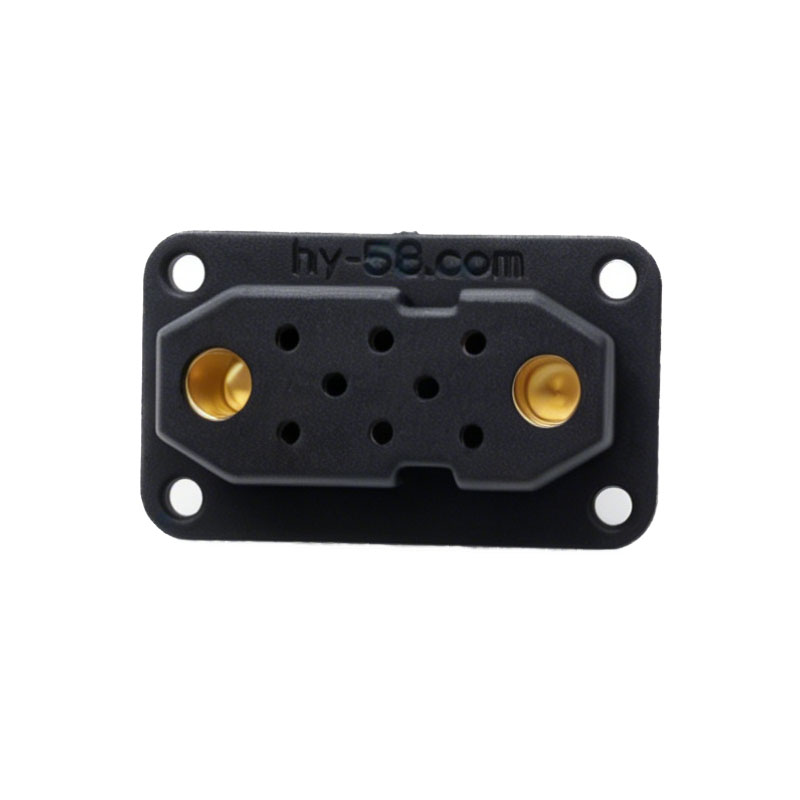

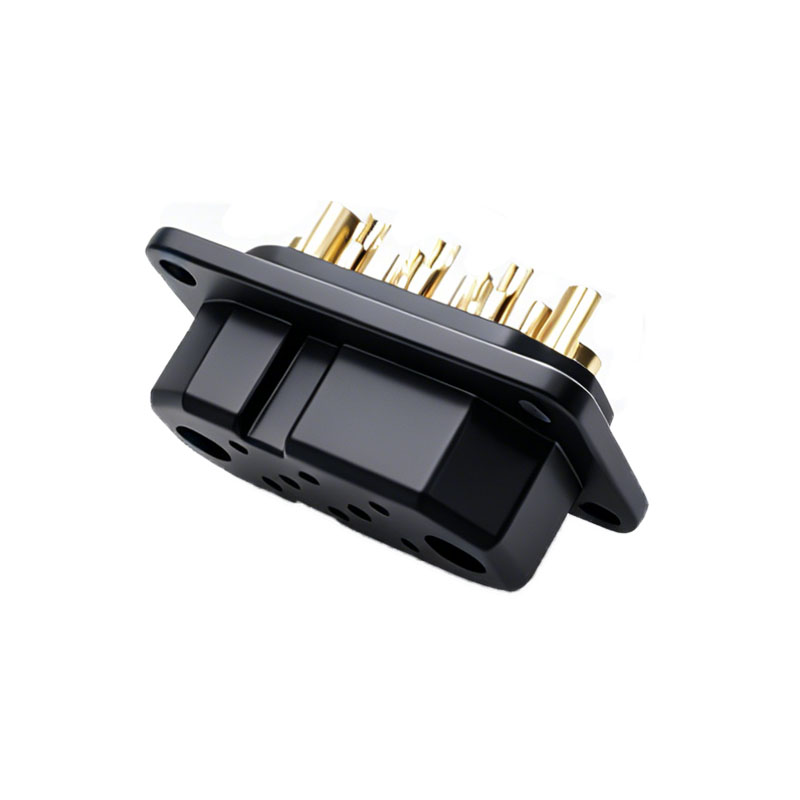

信音达 SYCBCHY10P2D8XF 是一款专为中高功率动力-控制协同场景设计的2+8复合式电源信号插座母座。该产品突破常规25A载流瓶颈，将主回路单针额定电流提升至30A，同时保留8路3A信号通道用于状态反馈、使能控制、温度监测等协同功能，完美填补“纯动力接口无控制、低载流复合接口功率不足”的市场空白。额定电压DC 500V，工作温度-20℃~+100℃，铜镀金(1u)触点确保大电流与弱信号同步稳定传输，四角M3沉头螺丝孔提供抗振动稳固安装，推荐插拔寿命1000次。特别适配伺服驱动器动力反馈一体口、储能PCS功率模块、AGV自动充电桩、工业相机光源联动接口等对“30A载流余量+8路控制冗余”有刚性需求的场景。

核心差异化优势

• 30A载流能力升级：相较同尺寸25A型号，主回路载流提升20%，温升降低15℃，为伺服电机启动浪涌、储能模块峰值工况预留充足安全余量，避免长期满载导致的端子退火失效。
• 2+8均衡配比设计：2路30A满足单相/双相动力传输，8路信号可灵活分配为使能、故障反馈、温度采样、编码器A/B/Z相、CAN通信等，实现“动力+闭环控制”单口集成，替代传统“动力座+信号座”双接口方案。
• 动力-信号热隔离结构：主回路端子与信号区之间增设隔热筋槽，30A满载时信号区温升＜10℃，避免高温导致信号端子镀层氧化或PA基材蠕变。
• 高导电低损耗触点：铜基材+镀金(1u)+镍底层三层工艺，接触电阻≤3mΩ，30A满载时单针功耗＜2.7W，较竞品降低25%发热量。
• 抗振动安装验证：四角M3沉头螺丝孔+壳体加强筋，通过10G随机振动测试（2h/轴），适用于AGV移动充电、车载储能等高动态环境。
• 长寿命可靠性：1000次插拔后接触电阻变化率＜10%，30A载流下仍保持稳定导通，满足设备全生命周期免维护需求。

垂直场景应用指南

伺服驱动器动力反馈一体口：

• 2路30A传输电机U/V相动力，8路信号分配为：使能、故障反馈、温度NTC、编码器A/B/Z相、CAN_H/CAN_L，实现驱动器-电机单缆互联，减少布线数量50%。
• 选型提示：编码器信号建议差分走线，屏蔽层双端接地；30A动力线需≥4mm²以匹配载流。

储能PCS功率模块接口：

• 2路30A为PCS辅助电源供电，8路信号接入BMS通信、继电器控制、风扇PWM、温度采样、急停、运行指示等，实现功率模块智能化管理。
• 选型提示：PCS内部环境温度较高，建议降额使用（30A@60℃时降额至24A）；信号线耐温等级需≥105℃。

AGV自动充电桩触点：

• 2路30A为AGV电池快充，8路信号实现充电握手协议、电池温度监测、充满检测、异常报警、位置校准等，支持智能充电管理。
• 选型提示：充电触点需耐受频繁插拔磨损，建议定期清洁触点表面；信号回路增加TVS防护，避免充电浪涌干扰通信。

工业相机光源联动接口：

• 2路30A驱动大功率LED光源，8路信号实现触发输入、频闪控制、亮度调节、过温保护、状态反馈等，实现“光源+控制”单口集成。
• 选型提示：光源启动瞬间电流可达50A，需确认瞬时电流规格（本产品瞬时45A）；信号线建议使用屏蔽双绞线，避免光源EMI干扰图像采集。

工程师避坑指南

• ❌ 勿按25A经验选型30A负载：30A满载时需确保线缆截面积≥4mm²，否则线损发热会反向传导至端子，导致温升超标。
• ✅ 降额曲线确认：环境温度＞40℃时务必查阅降额曲线，60℃时30A降额至24A，80℃时降额至18A。
• ✅ 信号回路功能规划：8路信号建议按“控制/反馈/通信/安全”分区布局，便于后期故障排查与线束制作。
• ✅ M3螺丝扭矩控制：推荐0.5±0.05N·m，过紧会导致PA壳体应力开裂，影响30A端子保持力与密封性。
• ✅ 配对公头确认：必须与SYCBCHY10P2D8XM配对，不同针位或电流等级型号强行对插会永久损坏端子。
• ✅ 瞬时电流验证：若负载存在＞45A浪涌（如光源启动、电机堵转），需额外并联缓冲电路或选用更高瞬时规格型号。
