产品概述

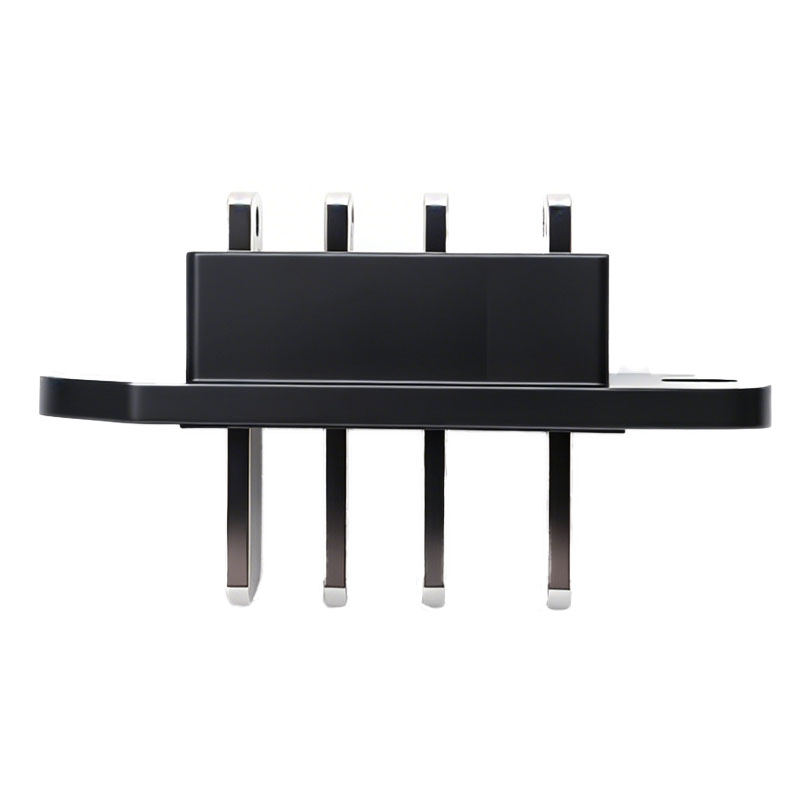

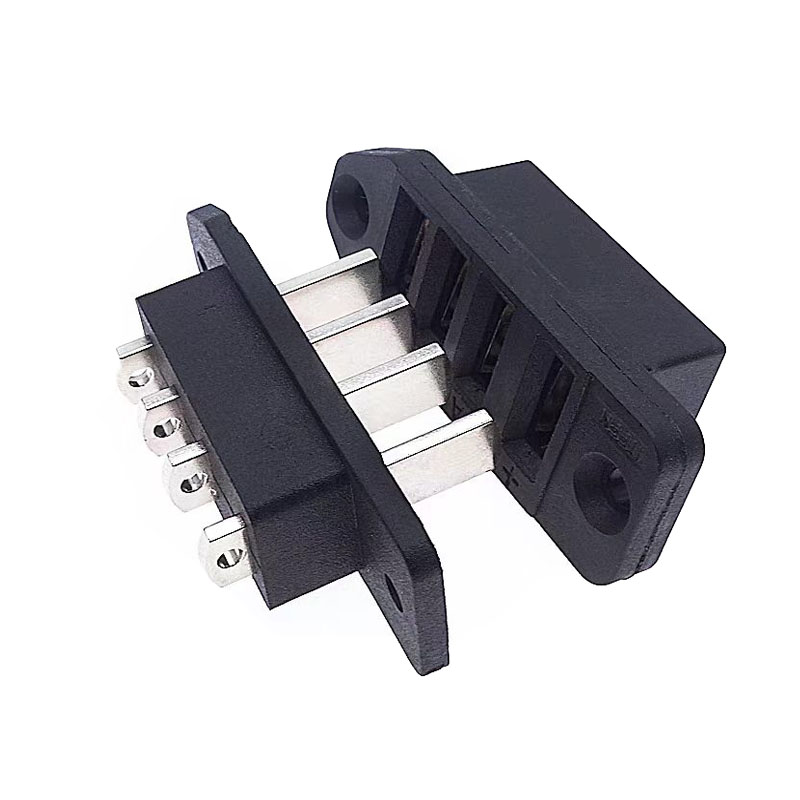

信音达 SYCBCHM01P4R1 是一款专为80A级纯动力锂电传输场景设计的4Pin大电流插头公头（均流版）。该产品采用4个完全相同的20A动力端子，无信号针混用设计，支持4路并联均流实现80A持续载流，单针失效时仍可降额运行保障系统冗余安全。采用铜镀镍(50-80μ")高耐磨触点工艺，插拔寿命≥1000次且接触电阻稳定≤3mΩ；PA66绝缘基材兼顾机械强度与耐温性能，额定电压DC 250V，工作温度-40℃~+105℃。一体式卡扣锁紧机构提供≥40N保持力（较2Pin/3Pin提升30%），非对称壳体设计物理防反接，推荐插拔寿命1000次。特别适配48V/60V锂电PACK并联口、储能PCS直流侧互联、换电站电池托架接口、AGV快充底座等对“高电流密度+动态均流+冗余安全”有刚性需求的大功率锂电应用场景，与母座SYCBCHM01P4R1F精准配对形成完整80A级纯动力锂电互连解决方案。

80A纯动力端专属核心优势（4×20A均流版）

• 4×20A同质端子动态均流：4个端子尺寸、材质、镀层、压接规格完全一致，初始接触电阻离散度＜5%，确保80A负载下各针电流分配偏差＜±3%；避免传统“主针+辅针”混合布局因阻抗差异导致的单针过载发热，实测80A满载时4针温升差＜2K，热平衡性能远超行业平均水平。
• 铜镀镍(50-80μ")高耐磨触点：镀镍层厚度达50-80μ"（1.27-2.03μm），硬度HV400-500，插拔磨损量＜0.1μm/次，1000次插拔后接触电阻变化率＜10%；镍层化学稳定性优异，耐盐雾腐蚀＞96h（5% NaCl），适合换电站户外环境、储能集装箱高湿工况，成本仅为镀金方案的1/5。
• PA66基材高强度承载：拉伸强度≥80MPa，弯曲强度≥120MPa，可承受换电机器人抓取冲击（2m/s速度对接无开裂）；CTI值≥250V，满足UL94 V0阻燃等级，热变形温度≥240℃（1.8MPa），短期耐受150℃峰值温度不软化，确保80A瞬态浪涌下壳体不变形。
• 14AWG液压压接一致性保障：4个端子均采用T2紫铜锻造结构，配合SYC-H20专用压线钳压接14AWG线缆，压接面积≥2.5mm²，拉脱力≥150N/针；批量生产时建议采用气动压接机+压力传感器闭环控制，确保4针压接力离散度＜±5%，从工艺源头保障均流可靠性。
• 增强型卡扣锁紧机构：针对80A大电流插拔力增大的特点，卡扣弹片加宽加厚，锁紧保持力≥40N（较2Pin/3Pin提升30%），解锁力≤15N仍支持单手操作；卡扣内置双金属弹片冗余设计，单弹片断裂时仍可维持≥25N保持力，避免高空/振动场景意外脱落。
• -40℃~+105℃宽温均流稳定性：PA66基材低温韧性经改性优化，-40℃冲击不断裂；高温105℃下4针接触电阻同步上升率＜8%，避免因温漂差异导致均流失衡；密封胶圈（选配）压缩永久变形率＜20%，长期使用仍保持IP54防护等级。

垂直场景80A纯动力应用指南

48V/60V锂电PACK并联口：

• 4路20A并联为设备提供80A持续输出，支持16S磷酸铁锂或13S三元锂系统；当单针因污染/损伤失效时，剩余3针可降额至60A继续运行，避免整机停机，MTTR（平均修复时间）从4小时延长至计划维护窗口。
• 线束工艺提示：4根14AWG线缆长度必须严格一致（公差±2mm），避免因线长差异导致阻抗不均；建议使用四芯绞合硅胶线，外径均匀利于压接一致性；电池包内部汇流排截面积≥16mm²，避免成为瓶颈。

储能PCS直流侧互联：

• 4路20A并联连接电池簇与PCS直流母线，支持80A充放电循环；均流设计确保长期循环下4针老化速率一致，避免单针提前失效引发连锁故障；满足GB/T 36545对储能连接器“冗余载流能力”的强制要求。
• 线束工艺提示：直流侧线缆需耐受高频纹波电流，建议使用低交流阻抗的利兹线结构；连接器安装位置需远离IGBT散热风道，避免热风直吹加速老化；每500次充放电循环后做红外热成像检测，温差＞5K即预警。

换电站电池托架接口：

• 4路20A并联为换电机器人提供80A快充能力，支持15min补能80%；同质端子设计确保机器视觉定位误差±1mm内仍可可靠接触，避免因针位偏差导致单针过载；卡扣保持力≥40N抵抗车辆行驶振动。
• 线束工艺提示：托架端建议增加弹簧探针过渡，补偿安装公差并减少插拔磨损；线缆需耐受频繁弯折，建议使用拖链专用高柔性电缆；换电平台需做等电位接地，避免静电积累损伤触点。

AGV快充底座：

• 4路20A并联实现AGV 80A极速充电，较传统30A方案充电时间缩短60%；均流设计确保每天100+次高频插拔下4针寿命同步衰减，避免单针提前失效导致充电中断影响产线节拍。
• 线束工艺提示：底座端建议增加导向锥套，补偿±3mm对接误差；线缆出口处加装旋转应力消除装置，适应AGV多角度对接；定期用无水乙醇清洁触点，去除碳粉与油污维持均流性能。

工程师避坑指南（4×20A均流版专属）

• ❌ 严禁4针使用不同批次/不同长度的线缆：即使是同一规格线缆，不同批次铜丝绞距差异也会导致阻抗偏差＞10%，破坏均流；必须同一卷线缆裁切4根等长线并标记对应针位。
• ✅ 压接一致性强制验证：每批次首件必须做4针拉脱力测试（均≥150N）和接触电阻测试（离散度＜5%）；量产时每100件抽检一次，超标立即停线调整压接机参数。
• ✅ 降额曲线与冗余策略确认：80A为4针完好时的额定值；当检测到单针异常时，系统必须自动降额至60A并报警，严禁继续80A运行导致剩余3针过载连锁失效。
• ✅ 热成像巡检制度化：投入运行后每月做一次红外热成像检测，80A满载下4针温差应＜3K；若某针温度偏高＞5K，立即停机检查该针压接质量或触点污染情况。
• ✅ 配对母座确认：必须与SYCBCHM01P4R1F配对，4Pin公头插入3Pin/2Pin母座会因针位错位导致壳体破裂或短路；镀镍公头可与镀镍/镀锡母座配对，但禁止与镀金母座长期混用。
• ✅ 存储与搬运防护：未使用的插头需存放在干燥环境中（湿度≤60%RH）；4针外露端子需用防静电泡棉保护，避免运输碰撞导致端子变形影响均流性能。
• ✅ ESD防护虽为纯动力仍需重视：80A锂电PACK对静电敏感，线束制作全程需佩戴防静电手环，避免ESD击穿电池保护板或BMS采样电路。
