产品概述

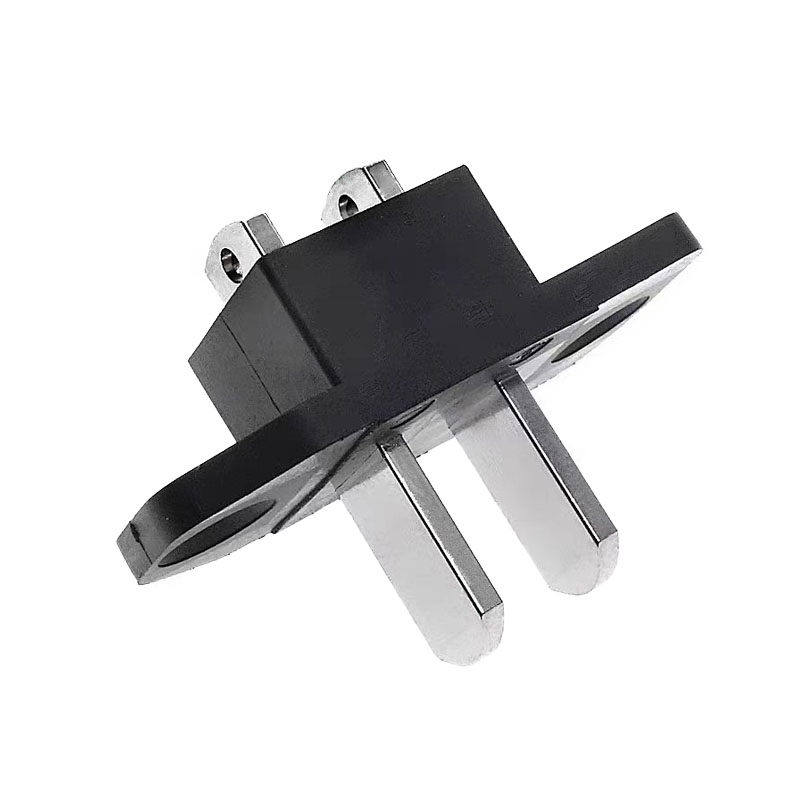

信音达 SYCBCHM01P2R1 是一款专为20A级锂电动力传输场景设计的2Pin大电流插头公头（铜镀镍版）。该产品采用铜镀镍(50-80μ")高耐磨触点工艺，插拔寿命≥1000次且接触电阻稳定≤3mΩ，完美平衡导电性、耐磨性与成本；PA66绝缘基材兼顾机械强度与耐温性能，额定电流20A，额定电压DC 250V，工作温度-40℃~+105℃。一体式卡扣锁紧机构提供≥30N保持力，支持单手快速插拔，推荐插拔寿命1000次。特别适配锂电PACK输出接口、电动工具电池包、两轮电动车充电口、AGV自动充电触点、便携式储能电源等对“20A持续载流+抗磨损+成本敏感”有刚性需求的场景，与母座SYCBCHM01P2R1F精准配对形成完整20A级锂电动力互连解决方案。

锂电动力端专属核心优势（铜镀镍版）

• 铜镀镍(50-80μ")高耐磨触点：镀镍层厚度达50-80μ"（1.27-2.03μm），硬度HV400-500，远超镀金(HV130)与镀锡(HV15)，插拔磨损量＜0.1μm/次，1000次插拔后接触电阻变化率＜10%；镍层化学稳定性优异，耐盐雾腐蚀＞96h（5% NaCl），适合户外电动工具、两轮车等潮湿多尘环境，成本仅为镀金方案的1/5。
• PA66基材机械强度保障：拉伸强度≥80MPa，弯曲强度≥120MPa，较PA6提升30%，可承受电动工具跌落冲击（1.5m自由跌落无开裂）；CTI值≥250V，满足UL94 V0阻燃等级，热变形温度≥240℃（1.8MPa），短期耐受150℃峰值温度不软化。
• 20A端子液压压接工艺：主回路端子采用T2紫铜锻造结构，配合14AWG专用压线钳（型号SYC-H20）压接，压接面积≥2.5mm²，拉脱力≥150N，接触电阻≤3mΩ，20A满载时端子温升＜30K，避免传统手压钳导致的虚接发热风险。
• 一体式卡扣锁紧机构：按压式弹性卡扣设计，锁紧保持力≥30N，解锁力≤10N，支持戴手套单手盲插操作；卡扣内置金属弹片增强疲劳寿命，5000次按压后仍保持可靠锁紧，优于传统螺丝固定方案的装配效率，特别适合电动工具频繁更换电池场景。
• 防反接极性设计：壳体采用非对称梯形轮廓+导向筋槽设计，物理防呆杜绝正负极反插，避免电池短路烧毁风险；导向筋槽深度2mm，确保插合前触点完全对齐，避免带电插拔产生电弧损伤。
• -40℃~+105℃宽温适应：PA66基材低温韧性经改性优化，-40℃冲击不断裂；高温105℃下尺寸变化率＜0.3%，满足户外储能、北方冬季电动工具等温差环境使用需求；密封胶圈（选配）压缩永久变形率＜20%，长期使用仍保持IP54防护等级。

垂直场景锂电动力应用指南

锂电PACK输出接口：

• 2路20A为设备提供直流动力输出，支持10S以内锂电组（36V/48V系统）持续放电，替代传统XT60/XT90焊接方案，实现电池包可拆卸维护，售后更换时间从30min缩短至1min。
• 线束工艺提示：14AWG硅胶线压接后需做拉力测试（≥150N合格）；线缆出口处加装热缩套管应力消除，弯折半径≥5倍外径；电池包内部建议增加NTC温度监测，通过外部MCU监控连接器温升。

电动工具电池包接口：

• 2路20A为电钻/角磨机供电，支持瞬时脉冲电流40A（10s），满足电机启动浪涌需求；卡扣锁紧确保高空作业时电池不脱落，防反接设计避免用户误操作导致工具损坏。
• 线束工艺提示：电池包内线缆需耐受高频振动，建议使用编织屏蔽线+双层外被；卡扣机构需定期涂抹硅脂润滑，避免粉尘卡滞导致解锁失效；-10℃以下环境使用前需预热3min，避免PA66冷脆。

两轮电动车充电口：

• 2路20A为铅酸/锂电池充电，支持48V/20A快充协议；铜镀镍触点耐电解液蒸汽腐蚀，寿命远超镀锡方案；防反接设计避免充电器极性接反导致电池鼓包或起火。
• 线束工艺提示：充电口建议加装IP67防水盖，避免雨水渗入导致短路；线缆建议使用耐油耐老化TPU外被，弯曲寿命＞5万次；充电座安装位置需避开轮胎甩泥区域，减少泥沙侵入。

AGV自动充电触点：

• 2路20A为AGV自动对接充电，支持每天50+次高频插拔；铜镀镍高耐磨特性确保1年免维护（按365天×50次=18250次计算，远超1000次推荐寿命）；导向筋槽设计补偿±2mm对接误差，确保可靠接触。
• 线束工艺提示：AGV端建议增加弹簧探针过渡，避免直接插拔磨损镀层；充电座安装平面度≤0.5mm，避免倾斜导致单侧触点过载；定期用无水乙醇清洁触点表面，去除氧化膜与油污。

工程师避坑指南（20A铜镀镍版专属）

• ❌ 严禁使用手压钳或普通压线钳压接20A端子：压力不足会导致压接不实，20A满载时端子温升超60K甚至熔毁，必须使用SYC-H20专用压线钳并做拉力验证。
• ✅ 镀镍层磨损监测：每1000次插拔后用放大镜观察触点表面，若出现露铜斑点立即更换；切勿用砂纸打磨修复，会彻底破坏镀层结构加速腐蚀。
• ✅ 降额曲线强制确认：环境温度＞40℃时必须查阅降额曲线，60℃时20A降额至16A，85℃时降额至12A，105℃时降额至8A，严禁超载使用。
• ✅ 卡扣锁紧力验证：装配后需做拉力测试，保持力≥30N为合格；若＜20N说明卡扣弹片疲劳或壳体变形，需整体更换插头，避免高空作业电池脱落。
• ✅ 配对母座确认：必须与SYCBCHM01P2R1F配对，不同型号强行对插会永久损坏端子，且存在短路风险；镀镍公头可与镀镍/镀锡母座配对，但禁止与镀金母座长期混用（电化学腐蚀风险）。
• ✅ 存储环境要求：未使用的插头需存放在干燥环境中（湿度≤60%RH），避免镀镍层长期暴露于高湿环境导致表面发暗（不影响性能但影响外观验收）。
• ✅ ESD防护：虽为纯动力连接器，但锂电PACK对静电敏感，线束制作全程需佩戴防静电手环，避免ESD击穿电池保护板。
