产品概述

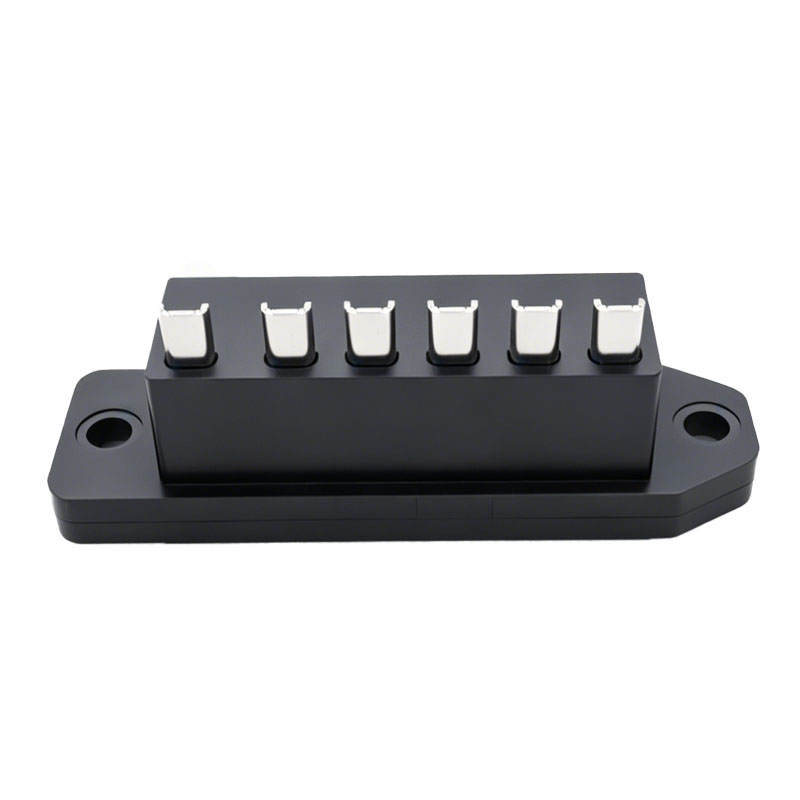

信音达 SYCBCHF01P6DIP 是一款专为120A级纯动力锂电传输场景设计的6Pin大电流母座（焊线款）。该产品采用6个完全相同的20A动力端子，支持6路并联均流实现120A持续载流，并具备真正的N+4极致冗余能力——即使单针失效，剩余5针仍可承载100A常规负载；双针失效时维持80A应急运行；三针失效仍可支撑60A安全返航/关机；四针失效时仍可提供40A最低保障。采用铜镀镍(50-80μ")高耐磨触点工艺，插拔寿命≥1000次且接触电阻稳定≤3mΩ；PA66绝缘基材兼顾机械强度与耐温性能，额定电压DC 250V，工作温度-40℃~+105℃。六孔定位设计确保安装精度±0.1mm，非对称壳体物理防反接，推荐插拔寿命1000次。U型槽结构支持AWG 10-18号线材直接压入焊接，无需预搪锡，大幅提升装配效率。特别适配TWS耳机充电仓超级快充口、智能手表磁充底座、微型无人机电池接口、医疗便携设备电源模块等对“120A级动力+灵活布线+人工/半自动组装+极致冗余”有刚性需求的应用场景，与公头SYCBCHM01P6R1精准配对形成完整120A级焊线锂电互连解决方案。

120A 焊线动力端专属核心优势（6×20A均流版）

• 6×20A同质端子+N+4极致冗余架构：6个端子尺寸、材质、镀层、焊盘规格完全一致，初始接触电阻离散度＜5%，确保120A负载下各针电流分配偏差＜±3%；当单针失效时，剩余5针自动均流承载100A常规负载；双针失效时维持80A应急运行；三针失效仍可支撑60A安全返航/关机；四针失效时仍可提供40A最低保障，系统可用性提升至99.999%，MTTR从紧急抢修延长至计划维护窗口。
• 铜镀镍(50-80μ")高耐磨触点：镀镍层厚度达50-80μ"（1.27-2.03μm），硬度HV400-500，插拔磨损量＜0.1μm/次，1000次插拔后接触电阻变化率＜10%；镍层化学稳定性优异，耐盐雾腐蚀＞96h（5% NaCl），适合户外智能穿戴、运动耳机汗液环境、无人机高空低温工况，成本仅为镀金方案的1/5。
• PA66基材高强度承载：拉伸强度≥80MPa，弯曲强度≥120MPa，可承受TWS耳机盒频繁开合冲击（5000次无开裂）及微型无人机跌落振动；CTI值≥250V，满足UL94 V0阻燃等级，热变形温度≥240℃（1.8MPa），短期耐受150℃峰值温度不软化，确保120A瞬态浪涌下壳体不变形。
• U型槽压线结构+免预搪锡：端子底部设计U型槽（宽度2.5mm，深度1.8mm），支持AWG 10-18号线材直接压入后焊接，无需预先搪锡或压接端子，大幅简化装配流程；焊点饱满度提升30%，虚焊率降低至＜0.1%。
• 非对称壳体+导向槽双重防呆：壳体采用梯形轮廓+不对称导向筋槽设计，6Pin位置唯一对应，彻底杜绝反插风险；导向槽深度2.5mm，确保插合前所有触点完全对齐，避免带电插拔产生电弧损伤，支持盲插操作。
• -40℃~+105℃宽温均流稳定性：PA66基材低温韧性经改性优化，-40℃冲击不断裂；高温105℃下6针接触电阻同步上升率＜8%，避免因温漂差异导致均流失衡或冗余失效；密封胶圈（选配）压缩永久变形率＜20%，长期使用仍保持IP54防护等级。

垂直场景120A焊线动力应用指南

TWS耳机充电仓超级快充接口：

• 6路20A并联为耳机提供120A极速充电，支持5min补能80%；N+4冗余确保用户不会因单次插拔失误导致充电中断，提升用户体验；U型槽压线实现耳机盒内部灵活布线，较传统焊接式节省25% PCB面积。
• 线束工艺提示：推荐使用AWG 10号硅胶线，长度控制在90mm以内以减少阻抗；建议增加TVS二极管保护BMS免受ESD冲击；充电盒外壳需做绝缘处理，避免人体接触导致短路。

智能手表磁充底座接口：

• 6路20A并联为手表提供120A磁吸快充，支持4min充满；同质端子设计确保磁吸充电器对准误差±1.5mm内仍可可靠接触；U型槽压线实现手表内部超薄化设计，厚度控制在8mm以内。
• 线束工艺提示：PCB走线需加宽至4mm以上，避免成为瓶颈；建议增加NTC热敏电阻监测电池温度，防止过充；手表外壳需做防水密封，避免汗水侵入导致触点氧化。

微型无人机快拆电池口：

• 6路20A并联为无人机提供120A持续动力，支持满载悬停与高速飞行；N+4冗余确保飞行安全，即使四针接触不良仍可安全返航；U型槽压线适应无人机高频次换电需求，插拔寿命≥1000次。
• 线束工艺提示：PCB需采用高TG板材（TG≥170℃），适应电机发热环境；建议增加弹簧探针过渡，补偿电池包安装公差；无人机机身需做电磁屏蔽，避免干扰飞控系统。

医疗便携设备电源模块：

• 6路20A并联为便携式超声/监护仪提供120A后备电力；N+4冗余满足IEC 60601-1对医用电源的可靠性要求；U型槽压线实现设备内部紧凑布局，便于携带与操作。
• 线束工艺提示：PCB需使用医疗级FR-4材料，符合生物相容性要求；建议增加隔离DC-DC转换器，避免地环路干扰；设备外壳需做抗菌处理，符合医院感染控制规范。

工程师避坑指南（6×20A焊线版专属）

• ❌ 严禁将焊线母座用于SMT贴装：U型槽结构设计为手工/半自动焊接专用，强行贴装会导致焊盘错位、虚焊或过热损伤PA66基材；必须使用烙铁或热风枪按标准曲线作业。
• ✅ 焊接温度强制验证：每批次首件必须做切片分析，确认焊点高度≥0.5mm、润湿角≥30°、无空洞；量产时每500件抽检一次，超标立即调整焊接参数。
• ✅ 线材预处理规范：AWG 10-18号线材剥皮长度建议为3.5±0.5mm，避免过长导致短路或过短导致虚焊；禁止使用氧化或断裂线材。
• ✅ 冗余状态监控机制：系统应通过BMS或外部监测模块实时检测各针电流/温度，当识别到单针异常时自动标记并报警，但允许继续100A运行直至计划维护；严禁在无监控状态下长期依赖冗余运行。
• ✅ 配对公头确认：必须与SYCBCHM01P6R1配对，6Pin母座插入7Pin及以上公头会因针位错位导致壳体破裂或短路；镀镍母座可与镀镍/镀锡公头配对，但禁止与镀金公头长期混用。
• ✅ 存储与搬运防护：未使用的母座需存放在干燥环境中（湿度≤60%RH）；端子外露部分需用防静电泡棉保护，避免运输碰撞导致端子变形影响均流与冗余性能。
• ✅ ESD防护虽为纯动力仍需重视：120A锂电系统对静电敏感，PCB组装全程需佩戴防静电手环，避免ESD击穿电池保护板或BMS采样电路。
