产品概述

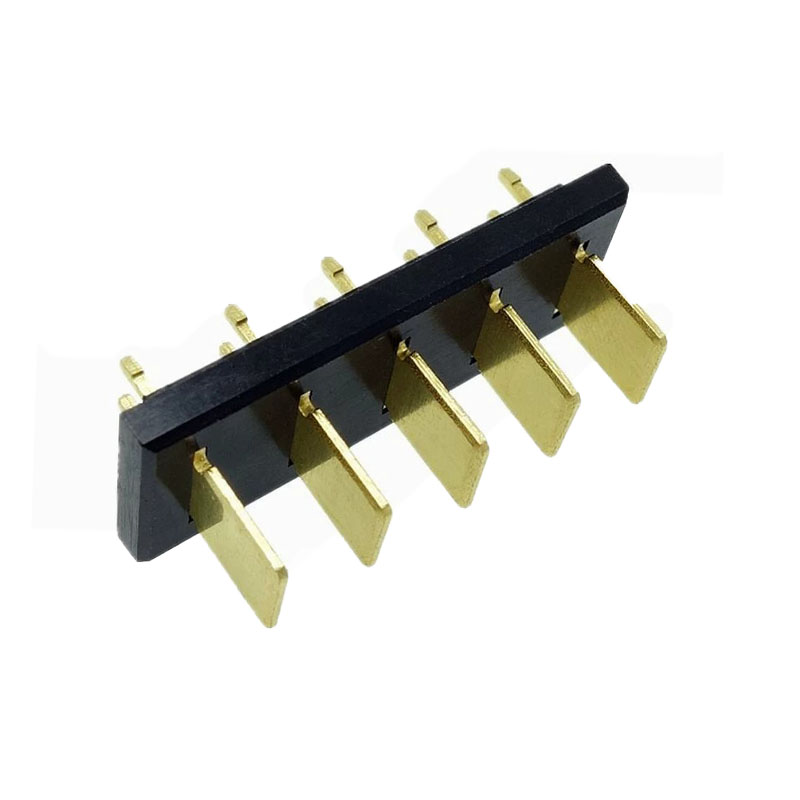

信音达 SYCZM01P5R1H590（PA9T版）是一款专为10A级动力与信号混合传输+极端制程要求设计的5Pin锂电池连接器公座（DIP插件款）。该产品采用PA9T高性能基材，热变形温度≥310℃（1.8MPa），可承受280℃无铅回流焊峰值温度（10s）不变形、不起泡；CTI值≥400V（相比PA6T的300V提升33%），满足IEC 60664-1过电压类别III、污染等级3的严苛绝缘要求。5.0mm标准间距确保爬电距离≥4.5mm，单针额定载流10A，总载流50A，支持BMS通讯线与动力线同口集成。DIP插件结构配合双定位柱设计，PCB保持力≥80N，抗振动冲击性能达汽车级LV214标准。非对称壳体+导向槽双重防呆，彻底杜绝反插风险；镀锡触点（3-5μm）兼顾可焊性与耐磨性，插拔寿命≥500次。特别适配车载BMS采样口、储能高压箱接口、工业AGV充电触点、医疗隔离电源模块等对“280℃制程+高CTI绝缘+10A混合传输”有刚性需求的应用场景，与母座SYCZF01P5H590精准配对形成完整10A级5.0mm间距高可靠锂电互连解决方案。

PA9T版10A级5.0mm间距专属核心优势

• PA9T基材耐280℃峰值+低吸水率：热变形温度≥310℃（1.8MPa），熔点305℃，可承受280℃无铅回流焊峰值温度（10s）不软化、不起泡、不变色；饱和吸水率仅0.25%（PA6T为0.8%），湿度敏感等级MSL 2，无需烘烤即可直接上线，避免吸湿导致焊接爆裂或尺寸膨胀影响插件精度。
• CTI≥400V高漏电起痕指数：相比PA6T（CTI≥300V）提升33%，满足IEC 60664-1过电压类别III、污染等级3的绝缘要求；在潮湿、粉尘、盐雾等恶劣环境下，表面漏电路径形成时间延长3倍以上，显著降低高压锂电系统短路起火风险，特别适合储能电站、户外充电桩等应用场景。
• 5.0mm安全间距+混合传输架构：端子中心距5.0mm，有效爬电距离≥4.5mm，空气间隙≥3.5mm；单针持续载流10A（温升≤30K@25℃），5针并联可达50A；支持“2Pin动力+3Pin信号”或“3Pin动力+2Pin信号”灵活配置，实现BMS通讯与中功率供电同口集成，减少PCB开孔数量与布线复杂度。
• DIP插件+双定位柱汽车级保持力：引脚直径1.2mm，配合PCB通孔公差±0.05mm，焊接后轴向保持力≥80N、径向保持力≥50N；双定位柱（直径2.0mm）确保安装精度±0.1mm，抗振动冲击性能达LV214 Grade 3（10-2000Hz，10g），满足车载BMS、工业AGV等高振动工况15年使用寿命要求。
• 非对称壳体+导向槽双重防呆：壳体采用梯形轮廓+不对称导向筋槽设计，5Pin位置唯一对应，彻底杜绝反插风险；导向槽深度2.0mm，确保插合前所有触点完全对齐，避免带电插拔产生电弧损伤，支持盲插操作；PA9T基材摩擦系数低，插拔力波动＜±5N，手感一致性优于PA6T。
• 镀锡触点+镍阻挡层长效可焊性：触点镀锡层厚度3-5μm，底层镍阻挡层2-3μm，防止铜扩散导致可焊性劣化；经85℃/85%RH高温高湿存储1000小时后，润湿时间仍＜2s，焊点强度保持率≥90%；插拔磨损量＜0.05μm/次，500次插拔后接触电阻变化率＜15%。

垂直场景PA9T版10A级混合传输应用指南

车载BMS采样接口：

• 3Pin承载10A均衡电流+2Pin传输CAN FD信号，实现单体电压采集与主动均衡同口完成；PA9T基材耐受发动机舱85℃长期工作+280℃波峰焊制程；CTI≥400V满足ISO 16750-2对车载高压系统的绝缘要求；双定位柱抵抗路面振动，15年寿命内无松动。
• PCB布局提示：动力针走线宽度≥1.5mm（2oz铜厚），信号针走线远离DC-DC开关噪声源；建议在BMS板增加共模电感抑制EMI；连接器下方禁止布置霍尔传感器等磁敏器件。

储能高压箱BMS接口：

• 2Pin承载20A均衡电流+3Pin传输RS485/温度信号，支持1500V高压系统采样；CTI≥400V确保在凝露、粉尘环境下不漏电；5.0mm间距提供足够爬电距离，避免高压拉弧；PA9T低吸湿特性避免梅雨季节尺寸膨胀导致插件应力开裂。
• PCB布局提示：PCB需采用高CTI板材（CTI≥600V）匹配连接器性能；动力针焊盘加散热过孔阵列；建议增加气体放电管保护通讯线免受雷击浪涌；箱体需做密封处理（IP65），避免冷凝水积聚。

工业AGV充电触点：

• 3Pin承载30A充电电流+2Pin传输充电协议信号，支持自动对接快充；PA9T基材耐受车间油污、切削液腐蚀；双定位柱抵抗地面颠簸振动，保持力≥80N确保长期可靠接触；镀锡触点耐插拔磨损，500次寿命满足AGV日均10次充电×3年使用需求。
• PCB布局提示：充电板需增加散热铜皮面积≥3cm²/Pin；建议增加微动开关检测插合状态；触点表面需定期酒精清洁，避免油污碳化导致接触电阻升高；充电桩端需做防水防尘处理（IP54以上）。

医疗隔离电源模块：

• 2Pin承载10A后备电力+3Pin传输电池状态信号，满足IEC 60601-1对医用电源2×MOOP隔离要求；CTI≥400V提供额外安全裕度；PA9T基材通过ISO 10993-5细胞毒性测试，生物相容性合格；5.0mm间距确保患者辅助电流＜10μA。
• PCB布局提示：PCB需使用医疗级FR-4材料（CTI≥600V）；初级侧与次级侧间增加Y电容接地；建议增加自恢复保险丝保护过流；设备外壳需做抗菌涂层处理，符合FDA 21 CFR 177.1520食品接触材料规范。

工程师避坑指南（PA9T版10A级5.0mm DIP专属）

• ❌ 严禁将DIP公座用于SMT贴装：引脚结构设计为通孔焊接专用，强行贴片会导致焊点虚焊、引脚偏移或过热损伤PA9T基材；必须使用波峰焊或手工烙铁按标准曲线作业（预热120℃±10℃，焊接260℃±5℃，时间3-5s）。
• ✅ PCB通孔公差强制管控：推荐孔径1.3±0.05mm，过大导致焊锡流失、保持力下降；过小导致引脚插入困难、损伤镀层。每批次首件必须做切片分析，确认焊锡填充率≥75%，空洞率＜10%。
• ✅ PA9T vs PA6T选型决策树：若制程峰值温度＞260℃、工作环境湿度＞80%RH、系统电压＞DC 400V、或需通过汽车级LV214认证，则必须选PA9T版；若仅为消费电子常规制程（260℃以下）、室内干燥环境、DC 250V以下系统，PA6T版性价比更优。
• ✅ 混合布线安全间距验证：动力针与信号针在PCB内层走线间距≥0.8mm（PA9T版建议值，高于PA6T的0.5mm），表层走线间距≥1.2mm；禁止动力线与信号线平行走线超过8mm，避免串扰干扰BMS采样精度。
• ✅ 插拔力测试与寿命验证：量产时每1000件抽检插拔力（插入力≤35N，拔出力≥8N），超标立即调整模具或电镀参数；500次插拔后接触电阻≤20mΩ为合格；PA9T版插拔力波动应＜±5N（PA6T允许±8N）。
• ✅ 配对母座确认：必须与SYCZF01P5H590（PA9T版）配对，不同材质母座混用会因热膨胀系数差异导致高温下接触不良；镀锡公座可与镀锡/镀金母座配对，但禁止与镀银母座长期混用（电化学腐蚀风险）。
• ✅ 存储与MSL管控：PA9T虽为MSL 2级，但仍需在开封后72小时内完成焊接；未使用完的物料需真空包装+干燥剂保存；若超期，需在80℃烘箱除湿8小时后再上线，避免吸湿导致焊接缺陷。
