产品概述

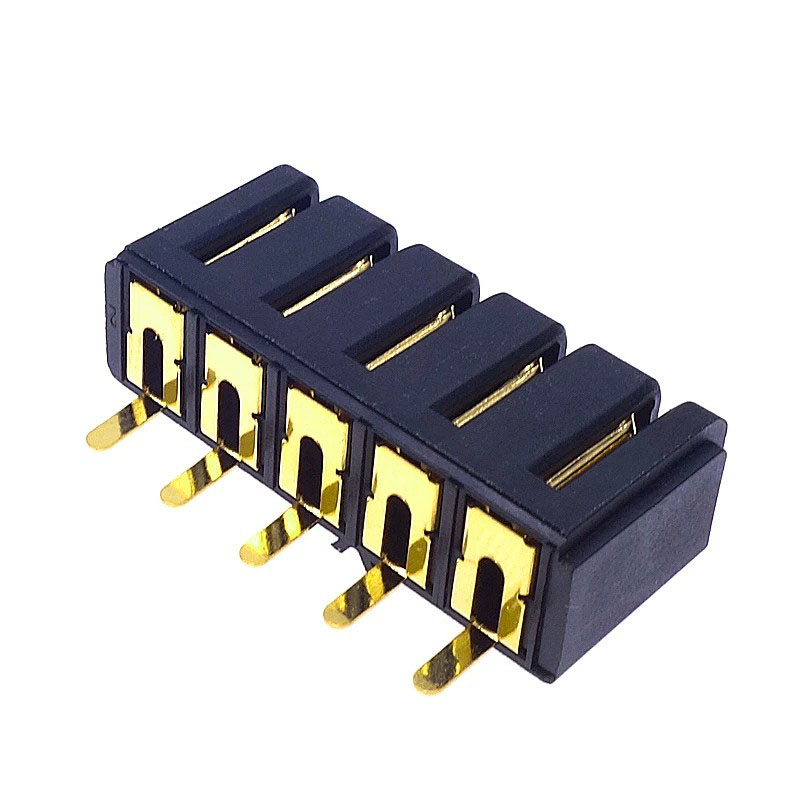

信音达 SYCZF01P5DIP（PA9T版）是一款专为高性价比10A级动力/信号混合传输+重载机械应力场景设计的5Pin标准锂电池连接器母座（DIP插件款）。该产品采用对称式矩形壳体设计，提供最大化的PCB布局灵活性；配合PA9T高性能基材，热变形温度≥310℃（1.8MPa），可承受260℃无铅波峰焊峰值温度（3-5s）不变形、不起泡；CTI值≥400V，满足IEC 60664-1过电压类别III、污染等级3的严苛绝缘要求。5.0mm标准间距确保爬电距离≥4.5mm，单针额定载流10A，总载流50A。DIP通孔结构配合双定位柱（高度3.5mm），PCB轴向保持力≥100N、径向保持力≥60N，可承受反复插拔与线缆拖拽应力。镀锡触点（3-5μm）兼顾可焊性与耐磨性，插拔寿命≥500次。特别适配消费电子电池包、小型储能设备、电动滑板车BMS、便携式医疗设备等对“高机械强度+260℃制程+10A混合传输+成本优化”有刚性需求的应用场景，与标准公头SYCZM01P5R1H590精准配对形成完整10A级5.0mm间距标准DIP锂电互连解决方案。

PA9T版10A级5.0mm间距标准DIP专属核心优势

• 对称式矩形壳体+灵活布局：壳体采用标准矩形轮廓，无物理防呆结构，支持双向插拔（需配合对称公头或人工确认方向），为PCB布线提供最大自由度；相比防呆版节省约5%壳体材料成本，同时保持同等电气性能与安全等级；特别适合空间受限但无需强制防误插的消费类应用。
• DIP通孔+加长定位柱重载保持力：引脚直径1.2mm，配合PCB通孔公差±0.05mm，焊接后轴向保持力≥100N、径向保持力≥60N；双定位柱高度3.5mm，深入PCB板内形成机械锚固，可承受反复插拔应力与线缆拖拽拉力，满足工业级15年使用寿命要求。
• PA9T基材耐260℃波峰焊+低吸水率：热变形温度≥310℃（1.8MPa），熔点305℃，可承受260℃无铅波峰焊峰值温度（3-5s）不软化、不起泡、不变色；饱和吸水率仅0.25%，湿度敏感等级MSL 2，无需烘烤即可直接上线，避免吸湿导致焊接爆裂或尺寸膨胀影响插件精度。
• CTI≥400V高漏电起痕指数：满足IEC 60664-1过电压类别III、污染等级3的绝缘要求；在潮湿、粉尘、盐雾等恶劣环境下，表面漏电路径形成时间延长3倍以上，显著降低高压锂电系统短路起火风险，特别适合户外便携储能、电动工具等应用场景。
• 5.0mm安全间距+混合传输架构：端子中心距5.0mm，有效爬电距离≥4.5mm，空气间隙≥3.5mm；单针持续载流10A（温升≤30K@25℃），5针并联可达50A；支持“2Pin动力+3Pin信号”或“3Pin动力+2Pin信号”灵活配置，实现BMS通讯与中功率供电同口集成。
• 镀锡触点+镍阻挡层长效可靠：触点镀锡层厚度3-5μm，底层镍阻挡层2-3μm，防止铜扩散导致可焊性劣化；经85℃/85%RH高温高湿存储1000小时后，润湿时间仍＜2s，焊点强度保持率≥90%；插拔磨损量＜0.05μm/次，500次插拔后接触电阻变化率＜15%。

垂直场景PA9T版10A级标准DIP应用指南

消费电子电池包（笔记本/平板）：

• 2Pin承载10A充电电流+3Pin传输SMBus协议/温度信号，实现智能充放电管理；对称壳体适配超薄电池包内部紧凑空间；DIP结构抵抗日常携带振动与跌落冲击；PA9T耐受电池发热环境（60℃长期）+260℃波峰焊制程；5.0mm间距确保大电流传输安全。
• PCB布局提示：电池包内PCB需采用高TG板材（TG≥170℃）；动力针焊盘加泪滴增强机械强度；建议增加NTC热敏电阻紧贴连接器监测温升；外壳需做防尘密封，避免金属碎屑导致短路；因无防呆，需在用户手册明确标注插拔方向。

小型储能设备（家庭备用电源）：

• 3Pin承载20A直流输出+2Pin传输PD协议/电量信号，支持Type-C快充与DC输出同口集成；对称壳体简化模具设计与生产成本；DIP结构承受用户频繁插拔应力，保持力≥100N；CTI≥400V确保家庭潮湿环境绝缘安全；PA9T低吸湿特性避免梅雨季节尺寸膨胀导致插拔卡顿。
• PCB布局提示：PCB需增加散热铜皮面积≥2cm²/Pin；建议增加保险丝保护过流；接口面板需做防水密封圈（IP54）；避免阳光直射导致壳体老化加速；因无防呆，建议在面板增加颜色标识或丝印箭头指示正确方向。

电动滑板车BMS接口：

• 2Pin承载10A均衡电流+3Pin传输UART/速度信号，实现单体采集与被动均衡同口完成；对称壳体适配狭窄车架内部布线；DIP结构抵抗路面颠簸振动（10-2000Hz，10g）；PA9T耐受电机发热环境（85℃长期）+260℃波峰焊制程；5.0mm间距应对雨天骑行潮湿环境。
• PCB布局提示：动力针走线宽度≥1.5mm（1oz铜厚），信号针走线远离电机驱动线路；建议在BMS板增加TVS保护通讯线免受ESD冲击；连接器下方禁止布置热敏电阻等温度敏感器件；因无防呆，需在装配工装设置限位防止反插。

 便携式医疗设备电源模块：

• 2Pin承载10A后备电力+3Pin传输电池状态信号，满足IEC 60601-1对医用电源隔离要求；对称壳体适配手持设备轻薄化设计；CTI≥400V提供额外安全裕度；PA9T基材通过ISO 10993-5细胞毒性测试，生物相容性合格；DIP结构确保医疗级量产一致性，符合GMP规范。
• PCB布局提示：PCB需使用医疗级FR-4材料（CTI≥600V）；初级侧与次级侧间增加Y电容接地；建议增加自恢复保险丝保护过流；设备外壳需做抗菌涂层处理，符合医院感染控制规范；因无防呆，需在设备外壳增加明显方向标识，避免医护人员紧急操作失误。

工程师避坑指南（PA9T版10A级5.0mm标准DIP专属）

• ❌ 严禁将标准母座与防呆公头混用：SYCZF01P5DIP必须与SYCZM01P5R1H590（标准版）配对；强行插入防呆公头会导致壳体破裂、端子变形或短路；采购时需核对型号后缀“01”标识，避免与防呆版“02”混淆。
• ✅ PCB通孔公差强制管控：推荐孔径1.3±0.05mm，过大导致焊锡流失、保持力下降；过小导致引脚插入困难、损伤镀层。每批次首件必须做切片分析，确认焊锡填充率≥75%，空洞率＜10%；定位柱孔径2.0±0.03mm，确保机械锚固精度。
• ✅ 波峰焊温度曲线验证：预热区120℃±10℃（60-90s），焊接区260℃±5℃（3-5s），冷却区速率≤4℃/s；PA9T虽耐260℃，但长时间高温仍会导致尺寸微变；每批次首件需做尺寸CPK验证，确认关键尺寸公差±0.05mm内。
• ✅ 对称壳体布线自由度利用：因无防呆结构，PCB布局时可灵活调整连接器朝向，优化走线路径；但仍需严格遵守安规间距：动力针与信号针在PCB内层走线间距≥0.8mm，表层走线间距≥1.2mm；禁止动力线与信号线平行走线超过8mm。
• ✅ DIP vs SMT选型决策树：若应用场景存在反复插拔、线缆拖拽、高振动冲击、或需现场维修更换，则必须选DIP版SYCZF01P5DIP；若仅为封闭式设备内部连接、全自动贴装产线、且空间极度受限，可选SMT版SYCZF01P5CSMT；两者电气性能与安全等级完全一致，仅机械强度与装配方式差异。
• ✅ 插拔力测试与寿命验证：量产时每1000件抽检插拔力（插入力≤30N，拔出力≥6N），超标立即调整模具或电镀参数；500次插拔后接触电阻≤20mΩ为合格；标准版插拔力应比防呆版低约10-15%（无导向筋摩擦），若实测值异常偏高，需排查端子正压力过大或壳体毛刺。
• ✅ 存储与MSL管控：PA9T虽为MSL 2级，但仍需在开封后72小时内完成焊接；未使用完的物料需真空包装+干燥剂保存；若超期，需在80℃烘箱除湿8小时后再上线，避免吸湿导致焊接缺陷。
