产品概述

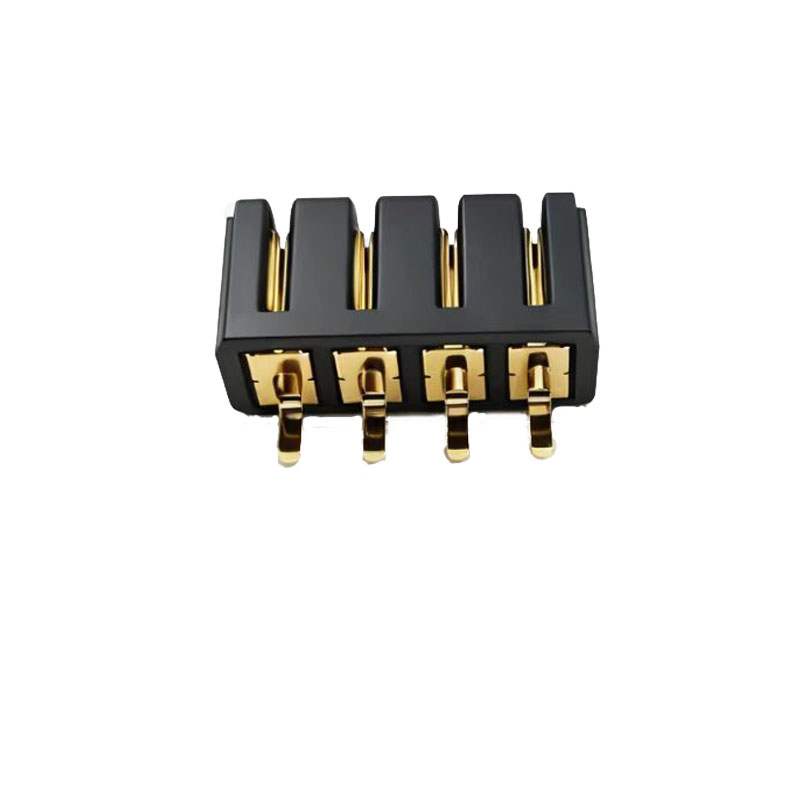

信音达 SYCZF01P4DIP（PA9T镀金版）是一款专为高导通要求10A级动力/信号混合传输+重载机械应力场景设计的4Pin标准锂电池连接器母座（DIP插件款）。该产品采用对称式矩形壳体设计，宽度仅约23mm，提供极致的空间利用率；配合PA9T高性能基材，热变形温度≥310℃（1.8MPa），可承受260℃无铅波峰焊峰值温度（3-5s）不变形、不起泡；CTI值≥400V，满足IEC 60664-1过电压类别III、污染等级3的严苛绝缘要求。5.0mm标准间距确保爬电距离≥4.5mm，单针额定载流10A，总载流40A。关键升级：接触区域采用镀金工艺（通常Au 0.05-0.1μm over Ni），大幅降低接触电阻至≤5mΩ，显著提升抗氧化与抗微动腐蚀能力，确保微弱信号与大电流传输的双重稳定。DIP通孔结构配合双定位柱（高度3.5mm），PCB轴向保持力≥100N、径向保持力≥60N。特别适配高端医疗手持设备、精密测试仪器、小型储能BMS、工业PDA等对“高导通+高机械强度+260℃制程+10A混合传输+成本优化”有刚性需求的应用场景，与镀金公头SYCZM01P4R1H590-AU精准配对形成完整10A级4Pin 5.0mm间距高导通DIP锂电互连解决方案。

PA9T镀金版10A级4Pin 5.0mm间距DIP专属核心优势

• 4Pin紧凑DIP布局+20%空间节省：外形宽度仅约23.0mm（5Pin DIP约为28.0mm），PCB占用面积减少20%，为高密度BMS板、超薄医疗手柄、便携仪器内部布线预留宝贵空间；同时保持5.0mm安全间距，不因紧凑化牺牲电气安全裕度；DIP结构支持手工或自动插件，适应多品种小批量生产。
• 镀金触点低阻抗+抗微动腐蚀：接触区域镀金层（Au 0.05-0.1μm）配合镍底层（Ni 2-3μm），初始接触电阻≤5mΩ（优于镀锡版的10mΩ）；金层化学性质稳定，有效防止硫化、氧化及微动磨损产生的氧化膜，确保在低频插拔或长期静置后仍能保持优异导通性能，特别适合传输微弱模拟信号或高精度数字信号。
• PA9T基材耐260℃波峰焊+低吸水率：热变形温度≥310℃（1.8MPa），熔点305℃，可承受260℃无铅波峰焊峰值温度（3-5s）不软化、不起泡、不变色；饱和吸水率仅0.25%，湿度敏感等级MSL 2，无需烘烤即可直接上线，避免吸湿导致焊接爆裂或尺寸膨胀影响插件精度。
• CTI≥400V高漏电起痕指数：满足IEC 60664-1过电压类别III、污染等级3的绝缘要求；在潮湿、粉尘、盐雾等恶劣环境下，表面漏电路径形成时间延长3倍以上，显著降低高压锂电系统短路起火风险，特别适合户外便携储能、工业手持终端等应用场景。
• DIP通孔+加长定位柱重载保持力：引脚直径1.2mm，配合PCB通孔公差±0.05mm，焊接后轴向保持力≥100N、径向保持力≥60N；双定位柱高度3.5mm，深入PCB板内形成机械锚固，可承受反复插拔应力与线缆拖拽拉力，满足工业级15年使用寿命要求。
• 5.0mm安全间距+灵活混合配置：端子中心距5.0mm，有效爬电距离≥4.5mm，空气间隙≥3.5mm；单针持续载流10A（温升≤30K@25℃），4针并联可达40A；支持"2Pin动力+2Pin信号”或"3Pin动力+1Pin信号”灵活配置，适应不同BMS架构需求。

垂直场景PA9T镀金版10A级4Pin DIP应用指南

高端医疗手持设备电源模块：

• 2Pin承载10A后备电力+2Pin传输电池状态/通讯信号，满足IEC 60601-1对医用电源隔离要求；镀金触点确保微弱生物电信号传输无失真；4Pin紧凑布局适配手持设备轻薄化设计；CTI≥400V提供额外安全裕度；DIP结构确保医疗级量产一致性，符合GMP规范。
• PCB布局提示：PCB需使用医疗级FR-4材料（CTI≥600V）；初级侧与次级侧间增加Y电容接地；建议增加自恢复保险丝保护过流；设备外壳需做抗菌涂层处理；因无防呆，需在设备外壳增加明显方向标识，避免医护人员紧急操作失误。

 精密测试仪器接口：

• 2Pin承载10A供电+2Pin传输IEEE-488或RS232信号，实现仪器供电与数据通讯同口集成；镀金触点保证高频信号完整性与低噪声传输；4Pin紧凑布局节省仪器前面板空间；PA9T耐受实验室化学试剂挥发气体腐蚀；DIP结构抵抗频繁移动带来的振动冲击。
• PCB布局提示：信号线需做阻抗匹配处理；动力线与信号线在PCB内层需分层走线，避免串扰；建议在接口附近增加ESD保护器件；因无防呆，需在面板丝印清晰标注插拔方向及引脚定义。

 小型储能设备BMS采样口：

• 2Pin承载10A均衡电流+2Pin传输UART/温度信号，实现单体采集与被动均衡同口完成；4Pin紧凑布局适配狭窄电池包侧边布线；镀金触点抵抗长期充放电循环中的微动腐蚀；PA9T耐受电池发热环境（60℃长期）+260℃波峰焊制程；5.0mm间距应对潮湿环境。
• PCB布局提示：动力针走线宽度≥1.5mm（1oz铜厚），信号针走线远离电机驱动线路；建议在BMS板增加TVS保护通讯线免受ESD冲击；连接器下方禁止布置热敏电阻等温度敏感器件；因无防呆，需在装配工装设置限位防止反插。

工业PDA/手持终端电池座：

• 3Pin承载20A放电电流+1Pin传输ID识别信号，支持智能电池包与主机握手；镀金触点适应仓库、工厂等多尘多污环境，防止触点氧化导致接触不良；4Pin紧凑布局匹配紧凑型手柄设计；DIP结构抵抗跌落冲击与高频振动；PA9T耐受宽温范围（-40℃~+125℃）。
• PCB布局提示：电池包内PCB需采用高TG板材（TG≥170℃）；动力针焊盘加泪滴增强机械强度；建议增加NTC热敏电阻紧贴连接器监测温升；外壳需做防尘密封，避免金属碎屑导致短路；因无防呆，需在电池包结构设计上增加物理限位。

工程师避坑指南（PA9T镀金版10A级4Pin DIP专属）

• ❌ 严禁混用镀金与镀银公头：SYCZF01P4DIP（镀金版）应与镀金公头配对；若与镀银公头长期配合，可能因电化学电位差导致接触面发生电化学腐蚀（伽凡尼腐蚀），增加接触电阻；可与镀锡公头短期配合，但长期可靠性不如镀金配镀金。
• ✅ PCB通孔公差强制管控：推荐孔径1.3±0.05mm，过大导致焊锡流失、保持力下降；过小导致引脚插入困难、损伤镀层。每批次首件必须做切片分析，确认焊锡填充率≥75%，空洞率＜10%；定位柱孔径2.0±0.03mm，确保机械锚固精度。
• ✅ 波峰焊温度曲线验证：预热区120℃±10℃（60-90s），焊接区260℃±5℃（3-5s），冷却区速率≤4℃/s；PA9T虽耐260℃，但长时间高温仍会导致尺寸微变；每批次首件需做尺寸CPK验证，确认关键尺寸公差±0.05mm内。
• ✅ 镀金层厚度验证：每批次抽检X-Ray Fluorescence (XRF) 测试，确认接触区金层厚度≥0.05μm（或按规格书要求）；若金层过薄，抗氧化能力不足；若过厚，成本增加且易产生脆性断裂；同时确认镍底层厚度≥2μm，防止铜扩散。
• ✅ 4Pin vs 5Pin DIP选型决策树：若PCB宽度＜25mm、仅需2路动力+2路信号、或成本敏感度高，则选4Pin版；若需3路以上动力/信号、或未来可能升级功能，则预留5Pin焊盘兼容设计；两者电气性能与安全等级完全一致，仅空间与功能扩展性差异。
• ✅ 混合布线安全间距验证：动力针与信号针在PCB内层走线间距≥0.8mm，表层走线间距≥1.2mm；禁止动力线与信号线平行走线超过8mm，避免串扰干扰BMS采样精度；4Pin版因针数少，布线自由度更高，但仍需严格遵守安规间距。
• ✅ 存储与MSL管控：PA9T虽为MSL 2级，但仍需在开封后72小时内完成焊接；未使用完的物料需真空包装+干燥剂保存；若超期，需在80℃烘箱除湿8小时后再上线，避免吸湿导致焊接缺陷。
