产品概述

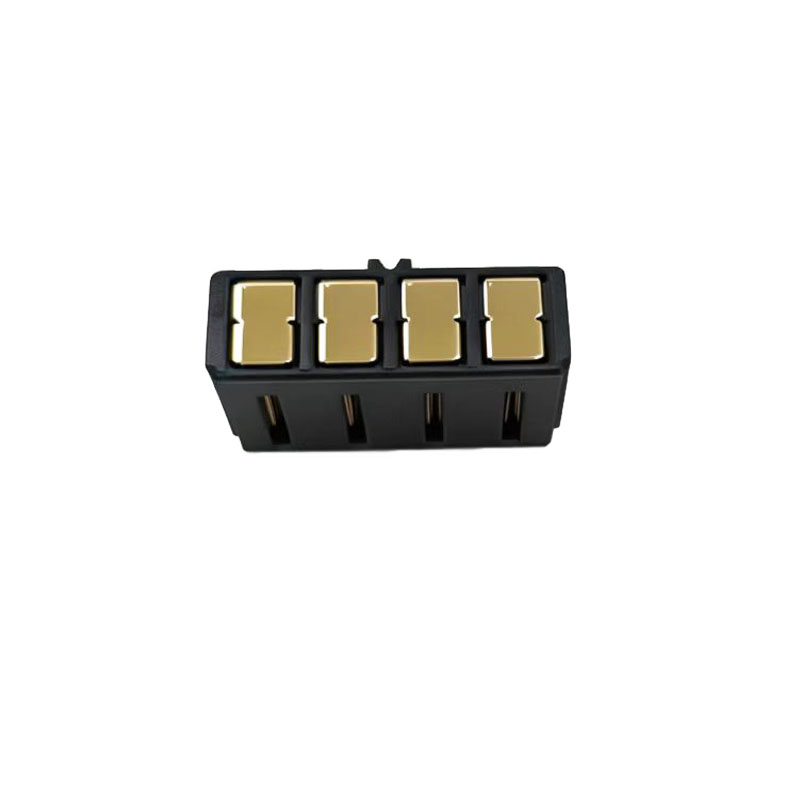

信音达 SYCZF01P4CSMT（PA9T版）是一款专为空间受限但追求全自动化装配与电气安全严苛要求的10A级动力/信号混合传输场景设计的4Pin锂电池连接器母座（贴片款）。该产品采用5.0mm标准间距，确保爬电距离≥4.5mm；相比5Pin SMT版本宽度缩减20%（仅23.0mm），在紧凑空间内仍维持CTI≥400V高绝缘等级与PA9T基材耐260℃回流焊峰值温度性能。单针额定载流10A，总载流40A，支持“2Pin动力+2Pin信号”或“3Pin动力+1Pin信号”灵活配置。SMT贴片结构配合双定位柱设计，PCB保持力≥80N，抗振动冲击达LV214 Grade 3标准。非对称壳体+导向槽双重防呆，彻底杜绝反插风险；镀锡触点（3-5μm）兼顾可焊性与耐磨性，插拔寿命≥500次。特别适配小型BMS采样口、便携储能设备接口、轻量化电动工具电池座、医疗手持终端电源模块等对“紧凑空间+260℃制程+高CTI绝缘+10A混合传输+SMT自动装配”有刚性需求的应用场景，与公头SYCZM01P4R1H590精准配对形成完整10A级4Pin 5.0mm间距紧凑SMT锂电互连解决方案。

PA9T版4Pin 5.0mm间距紧凑SMT专属核心优势

• 4Pin紧凑SMT布局+20%空间节省：外形宽度仅23.0mm（5Pin SMT为28.0mm），PCB占用面积减少20%，为高密度BMS板、超薄电动工具手柄、便携储能设备内部布线预留宝贵空间；同时保持5.0mm安全间距，不因紧凑化牺牲电气安全裕度；SMT结构支持全自动贴装，UPH提升30%以上。
• PA9T基材耐260℃峰值+低吸水率：热变形温度≥310℃（1.8MPa），可承受260℃无铅回流焊峰值温度（10s）不变形、不起泡；饱和吸水率仅0.25%，湿度敏感等级MSL 2，无需烘烤即可直接上线，避免吸湿导致焊接爆裂或尺寸膨胀影响贴片精度。
• CTI≥400V高漏电起痕指数：满足IEC 60664-1过电压类别III、污染等级3的严苛绝缘要求；在潮湿、粉尘、盐雾等恶劣环境下，表面漏电路径形成时间延长3倍以上，显著降低高压锂电系统短路起火风险，特别适合户外便携储能、工业电动工具等应用场景。
• 10A单针载流+灵活混合配置：单针持续载流10A（温升≤30K@25℃），4针并联可达40A；支持“2+2”或“3+1”动力/信号分配，适应不同BMS架构需求；端子截面积与5Pin版完全一致，载流能力不打折，仅通过减少针数实现空间优化。
• SMT贴片+双定位柱汽车级保持力：焊盘宽度2.5mm，配合PCB焊盘公差±0.05mm，焊接后轴向保持力≥80N、径向保持力≥50N；双定位柱（直径2.0mm）确保安装精度±0.1mm，抗振动冲击性能达LV214 Grade 3（10-2000Hz，10g），满足车载BMS、工业电动工具等高振动工况15年使用寿命要求。
• 非对称壳体+导向槽双重防呆：壳体采用梯形轮廓+不对称导向筋槽设计，4Pin位置唯一对应，彻底杜绝反插风险；导向槽深度2.0mm，确保插合前所有触点完全对齐，避免带电插拔产生电弧损伤，支持盲插操作；PA9T基材摩擦系数低，插拔力波动＜±5N，手感一致性优异。

垂直场景4Pin紧凑SMT传输应用指南

小型BMS采样接口（电动两轮车/滑板车）：

• 2Pin承载10A均衡电流+2Pin传输UART/温度信号，实现单体采集与被动均衡同口完成；23mm宽度适配狭窄电池包侧边布线；PA9T耐受电机发热环境（85℃长期）+260℃回流焊制程；CTI≥400V应对雨天骑行潮湿环境；SMT结构支持BMS板全自动贴片，良率≥99.5%。
• PCB布局提示：动力针走线宽度≥1.5mm（1oz铜厚），信号针走线远离电机驱动线路；建议在BMS板增加TVS保护通讯线免受ESD冲击；连接器下方禁止布置热敏电阻等温度敏感器件。

 轻量化电动工具电池座（电钻/角磨机）：

• 3Pin承载30A放电电流+1Pin传输ID识别信号，支持智能电池包与主机握手；23mm宽度匹配紧凑型手柄设计；双定位柱抵抗冲击钻高频振动（10-2000Hz，10g）；镀锡触点耐插拔磨损，500次寿命满足工具全生命周期需求；SMT结构避免DIP插件手工焊接一致性差的问题。
• PCB布局提示：电池包内PCB需采用高TG板材（TG≥170℃）；动力针焊盘加泪滴增强机械强度；建议增加NTC热敏电阻紧贴连接器监测温升；外壳需做防尘密封，避免金属碎屑导致短路。

便携储能设备输出接口：

• 2Pin承载20A直流输出+2Pin传输PD协议/电量信号，支持Type-C快充与DC输出同口集成；23mm宽度节省面板开孔尺寸；CTI≥400V确保户外露营潮湿环境绝缘安全；PA9T低吸湿特性避免梅雨季节尺寸膨胀导致插拔卡顿；SMT结构支持主板双面贴装，进一步提升空间利用率。
• PCB布局提示：PCB需增加散热铜皮面积≥2cm²/Pin；建议增加保险丝保护过流；接口面板需做防水密封圈（IP54）；避免阳光直射导致壳体老化加速。

医疗手持终端电源模块：

• 2Pin承载10A后备电力+2Pin传输电池状态信号，满足IEC 60601-1对医用电源隔离要求；23mm宽度适配手持设备轻薄化设计；CTI≥400V提供额外安全裕度；PA9T基材通过ISO 10993-5细胞毒性测试，生物相容性合格；SMT结构确保医疗级量产一致性，符合GMP规范。
• PCB布局提示：PCB需使用医疗级FR-4材料（CTI≥600V）；初级侧与次级侧间增加Y电容接地；建议增加自恢复保险丝保护过流；设备外壳需做抗菌涂层处理，符合医院感染控制规范。

工程师避坑指南（PA9T版4Pin 5.0mm SMT专属）

• ❌ 严禁将SMT母座用于DIP插件：焊盘结构设计为表面贴装专用，强行插件会导致焊点虚焊、引脚偏移或过热损伤PA9T基材；必须使用回流焊按标准曲线作业（预热120℃±10℃，焊接260℃±5℃，时间3-5s）。
• ✅ PCB焊盘设计强制管控：推荐焊盘尺寸2.5×2.0mm，过大导致焊锡流失、保持力下降；过小导致焊点不足、机械强度弱。每批次首件必须做切片分析，确认焊锡填充率≥75%，空洞率＜10%。
• ✅ 4Pin vs 5Pin SMT选型决策树：若PCB宽度＜25mm、仅需2路动力+2路信号、或成本敏感度高，则选4Pin版；若需3路以上动力/信号、或未来可能升级功能，则预留5Pin焊盘兼容设计；两者电气性能与安全等级完全一致，仅空间与功能扩展性差异。
• ✅ 混合布线安全间距验证：动力针与信号针在PCB内层走线间距≥0.8mm，表层走线间距≥1.2mm；禁止动力线与信号线平行走线超过8mm，避免串扰干扰BMS采样精度；4Pin版因针数少，布线自由度更高，但仍需严格遵守安规间距。
• ✅ 插拔力测试与寿命验证：量产时每1000件抽检插拔力（插入力≤28N，拔出力≥6N），超标立即调整模具或电镀参数；500次插拔后接触电阻≤20mΩ为合格；4Pin版插拔力应比5Pin版低约20%，若实测值接近5Pin水平，需排查端子变形或壳体毛刺。
• ✅ 配对公头确认：必须与SYCZM01P4R1H590（PA9T版）配对，4Pin母座插入5Pin公头会因针位错位导致壳体破裂或短路；镀锡母座可与镀锡/镀金公头配对，但禁止与镀银公头长期混用（电化学腐蚀风险）。
• ✅ 存储与MSL管控：PA9T虽为MSL 2级，但仍需在开封后72小时内完成焊接；未使用完的物料需真空包装+干燥剂保存；若超期，需在80℃烘箱除湿8小时后再上线，避免吸湿导致焊接缺陷。
