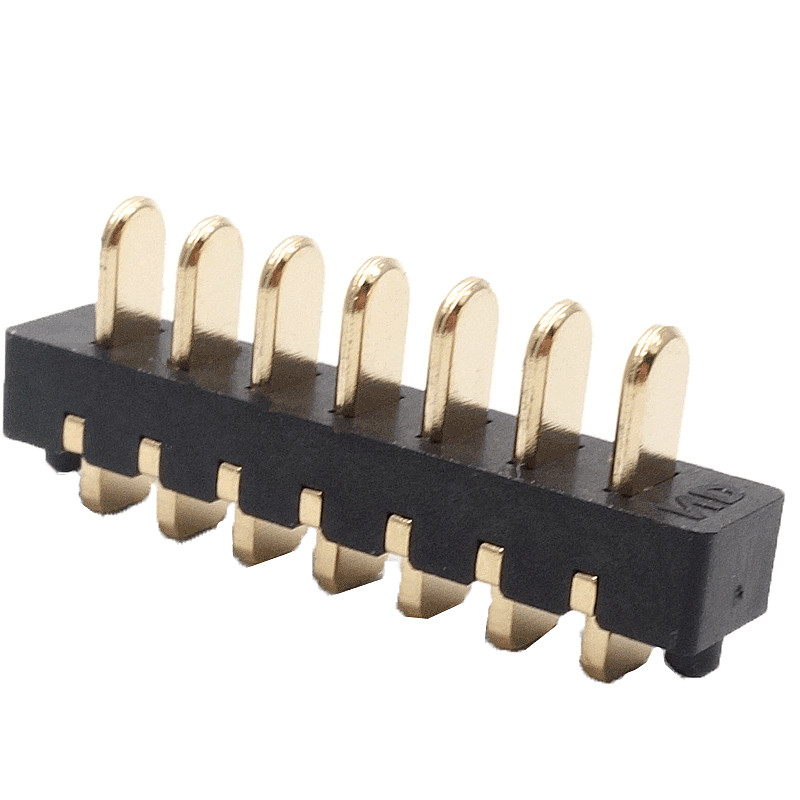

【应用分析】SYCDM30P7R1C7 7Pin 6S 电池包平衡采样大电流公座

在轻型电动滑板车、平衡车等 24V/6S 电池系统中，电芯间的电压平衡对电池寿命至关重要。传统的“大电流端子+7P排针”方案极易在过波峰焊时造成线束拉扯变形。

一、 差异化工程痛点与角色解决方案

• EE（电子）：7Pin 结构将大电流与 5 级均衡点压差集中处理，加厚镀金降低接触阻抗，确保 BMS 采集电芯电压精度控制在 ±1mV 以内。
• MD（结构）：24.5mm 本体具有出色的抗弯曲强度，底座增加定位销，有效抵消插拔时对 PCB 焊盘的剥离力。
• PE（工艺）：一体化公座贴板即可过波峰焊，无需产线人工逐针焊接平衡排线，生产效率提升 50%。
• PMC（采购）：缩减装配物料级次，大幅降低 BMS 保护板的贴片与工装成本。

二、 典型落地场景

24V 电动滑板车锂电池包、6S 医疗搬运设备电池模组、便携式户外应急电源。
