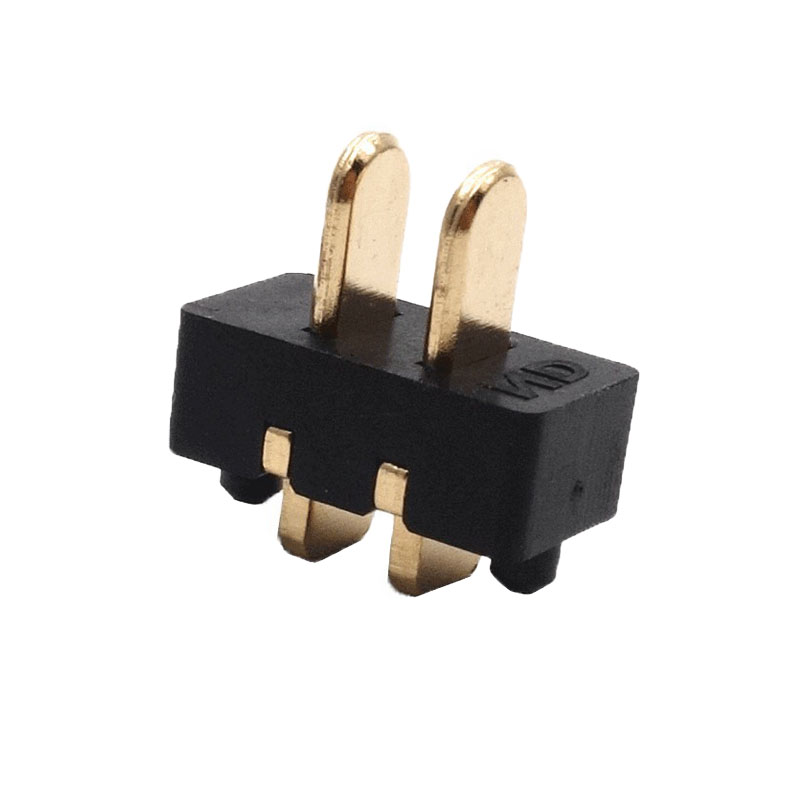

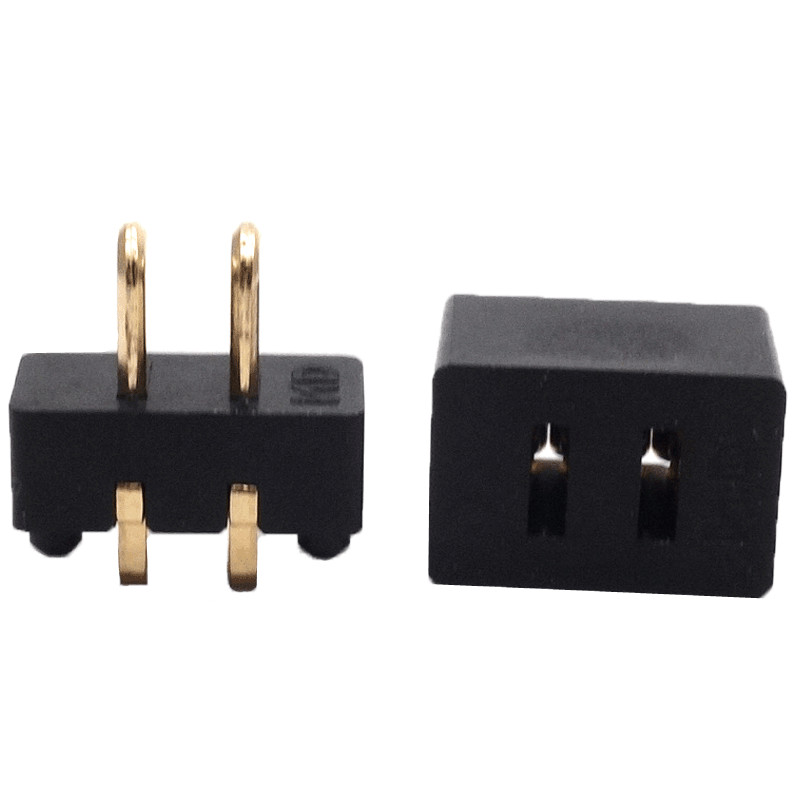

【应用分析】SYCDM30P2R1C7 2Pin 纯电源正负极大电流电池公座

在迷你电动螺丝刀、便携筋膜枪、筋膜仪等小型单节/双节锂电池设备中，主板 Layout 空间极其匮乏。传统接线端子过流不足，而普通大体积连接器又无法塞入机身。

一、 差异化工程痛点与角色解决方案

• MD（结构）：外壳腔体极小。SYCDM30P2R1C7 总长仅 9.5mm，配合底部定位柱，可紧贴 PCB 边缘垂直安装，为电池包和马达腾出最大空间。
• EE（电子）：专用于正负极（V+/V-）纯电源传输，单 Pin 15A 强劲载流，加厚镀金降低接触电阻，防止紧凑密封腔体内因发热导致电池保护板误动作。
• QE（品质）：2Pin 插拔力适中，防止小型设备因插拔力过大拉裂焊盘；PA9T 材质过波峰焊不变形。
• PMC（采购）：高频走量标准件，常备现货，24h 送样，显著降低小型智能硬件生产成本。

二、 典型落地场景

便携式筋膜枪电池仓、单手手持电钻电池底座、便携照明灯具充电/放电二合一接口。
