产品概述

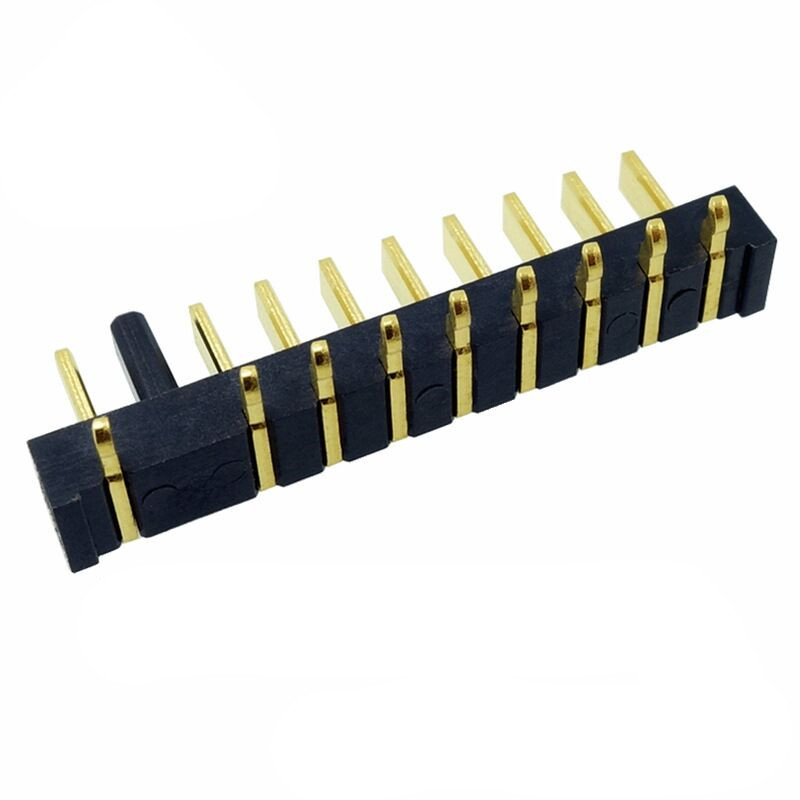

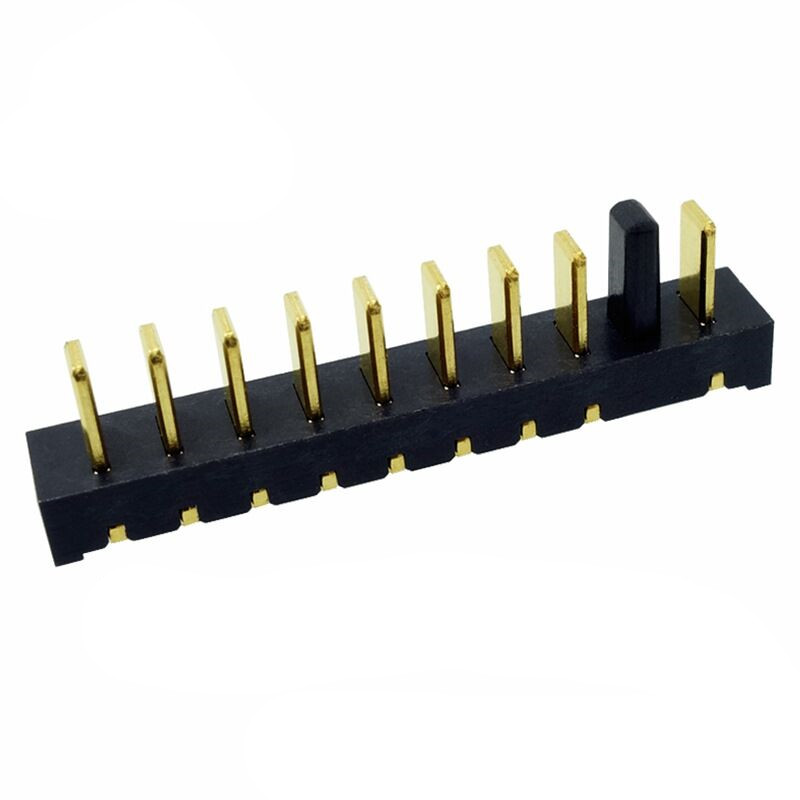

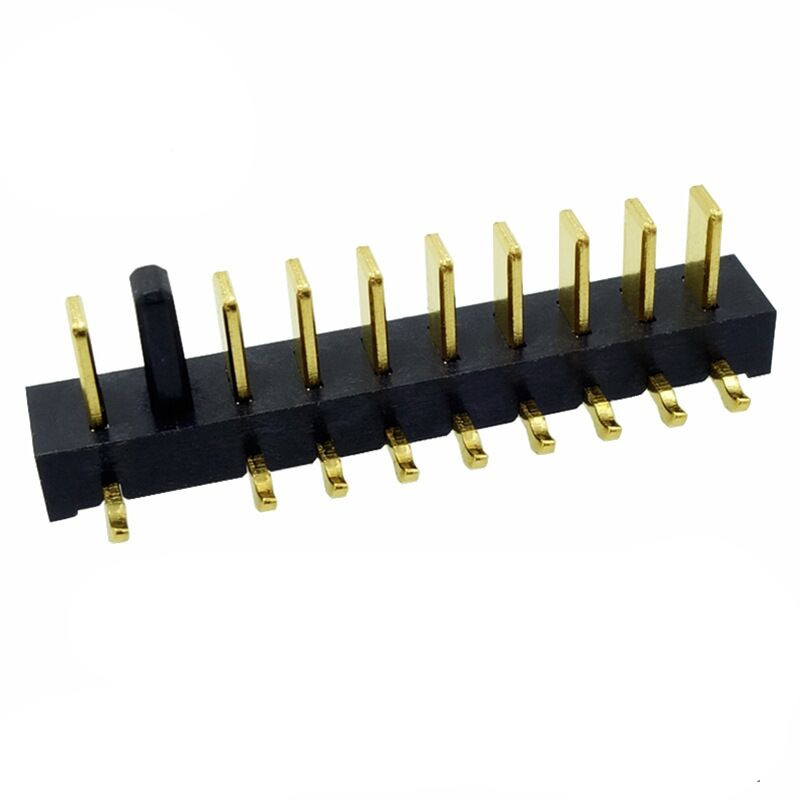

信音达 SYCBM02P9R4（PA9T 镀金版）并非简单的“少针缩水版”，而是专为高功率密度设备保留完整动力 + 复杂信号集成能力而设计的 9Pin 90°弯插公座。该产品以 27×4.0×8.0mm 的极致三维尺寸，成为 2.5mm 间距系列中仍能承载“3P 动力 +2P 温度 +2P ID+2P CAN/SMBus 通讯”全功能定义的最小物理单元——既避免 8Pin 方案牺牲冗余通道带来的扩展性不足，又消除 10Pin 以上在紧凑型设备中的空间浪费。配合 PA9T 基材（HDT≥310℃），可承受 260℃无铅回流焊峰值温度不变形；接触区镀金工艺（Au 0.05-0.1μm over Ni）将接触电阻压至≤8mΩ，有效抑制油污/盐雾环境下的电化学腐蚀。单针 5A 载流、总载流 45A，90°弯插结构配合左防呆键位，PCB 轴向保持力≥80N、径向保持力≥60N，确保在高振动环境下长期可靠。这是工程师在“毫米级空间约束”与“高功率传输安全”双重刚性需求下的非对称信号最优解。

为什么 9Pin 是“非对称信号临界点”？SYCBM02P9R4 的不可替代性

• 复杂 BMS 协议的最小物理载体：高端锂电系统需至少 9 个信号节点：3P 动力（三并降阻）、2P 温度（双冗余监测电芯温差）、2P ID（双向识别）、2P CAN/SMBus（高速通讯）。8Pin 方案被迫砍掉一路温度或动力冗余，导致热失控风险或单路过载；9Pin 是守住高功率安全红线的最小针数，且 27mm 长度恰好嵌入电动滑板车电池包槽（典型内径 27-29mm）、便携储能接口（典型长度 27-29mm）的结构极限。
• 27mm 长度的“亚毫米级结构侵入度”最优解：相较 10Pin（29.5mm）缩减 8.5%，较 12Pin（34.5mm）缩减 22%；在紧凑型设备中，每减少 1mm 长度意味着电池容量可增加 2-3% 或主板布线通道增加 1 条。SYCBM02P9R4 以 27mm 长度实现全功能集成，是“亚毫米级空间换高功率安全”博弈中的帕累托最优点。
• 左防呆结构的“物理级误插防护”：左侧凸起键位与母座凹槽精准匹配，强制单向插入，杜绝反接短路风险；相比电子防呆（依赖软件协议），物理防呆响应速度更快、可靠性更高，特别适合野外作业、工业现场等恶劣环境。
• 90°弯插结构的“垂直空间压缩”：相较于直插式公座，90°弯插设计使连接器高度方向占用从 8.0mm 降至 4.0mm，节省 50% 垂直空间，为电池堆叠或散热风道预留宝贵空间；同时保持水平方向 27mm 紧凑布局，完美适配扁平化设备外壳。
• PA9T+ 镀金组合的“高功率环境鲁棒性”：高功率设备内部温升高、振动剧烈，PA9T HDT≥310℃确保 260℃回流焊不变形；镀金层阻断油污/盐雾/冷凝水导致的电化学腐蚀，500 次插拔后接触电阻漂移＜15%，而镀锡版在电动滑板车油污浸泡 3 个月后接触电阻常＞50mΩ，导致充电失败或过热。

垂直场景深度适配指南（超越通用描述的实战价值）

电动滑板车电池包：解决“高电流 + 强振动 + 油污侵蚀”三重挑战

• 痛点：电池包接口槽内径仅 27-29mm，传统 10Pin 连接器占用过多空间挤压电池；用户骑行时汗液 + 雨水渗入，镀锡端子 3 个月内接触电阻飙升至 100mΩ以上，充电断续或过热；强振动导致焊点疲劳开裂。
• SYCBM02P9R4 解法：27mm 长度完美嵌入槽体，为电池预留额外 1.5mm 径向空间，续航提升 3%；镀金层阻断油污腐蚀，1000 小时盐雾测试后接触电阻仍≤12mΩ；9Pin 中 3P 动力并联承载 15A 峰值电流，2P 温度双冗余监测防止过充，2P ID 双向识别原装电池，2P CAN 同步电量与固件升级，全功能无妥协；90°弯插结构降低重心，增强抗振性；左防呆杜绝反接短路。
• 避坑提示：电池包 PCB 建议采用沉铜加厚工艺（2oz 铜厚）；动力针走线宽度≥2.0mm（2oz 铜厚），信号针走线远离电机驱动线路；建议在输入端增加 NTC 热敏电阻监测温升，超 60℃自动降流保护；因振动剧烈，需在结构上增加减震垫缓冲。

便携式储能电源：破解“高功率密度 + 高频信号干扰”可靠性难题

• 痛点：储能接口长度仅 27-29mm，厚度≤4.0mm，传统连接器无法容纳；充放电时高频逆变器噪声易干扰 CAN 通讯；频繁插拔导致端子磨损。
• SYCBM02P9R4 解法：27×4.0×8.0mm 三维尺寸嵌入模块凹槽，厚度方向仅占 4.0mm（含定位柱），模块主体仍可保留 2mm 壁厚保证强度；双定位柱穿透 1.0mm PCB 形成机械锁止，径向保持力≥60N，可承受搬运产生的周期性侧向载荷；9Pin 中 3P 驱动逆变器（15A RMS），2P THM 监测电池温度防过热，2P ID 识别充电器，2P CAN 传输 BMS 数据，满足 USB-PD/QC 快充协议要求。
• 避坑提示：储能 PCB 建议使用高频板材（Dk≤3.5）；CAN 走线需做 90Ω差分阻抗匹配，远离逆变器驱动线路；建议在 CAN 线增加 TVS 管，抵抗静电放电（ESD ≥8kV）；因高频特性，需在装配工装设置限位防止插偏导致电感量偏移。

工业手持终端：平衡“极致紧凑 + 工业级耐久性”矛盾

• 痛点：手持设备接口长度仅 27-28mm，传统 9Pin 连接器长度超标；工业环境要求 10 年寿命，镀锡端子在粉尘 + 湿热环境下 2 年即腐蚀失效；频繁插拔导致端子磨损。
• SYCBM02P9R4 解法：27mm 长度精准匹配接口，装配间隙仅 0.25mm；镀金层+PA9T 低吸湿（0.25%）组合耐受粉尘 + 湿热环境，加速老化测试等效 10 年寿命后接触电阻仍≤15mΩ；9Pin 中 3P 供电（5A 持续），2P THM 监测电池温度防过热，2P ID 识别充电器，2P RS485 传输数据，满足 IEC 61010-1 工业安规。
• 避坑提示：设备外壳需做 IP65 密封，避免冷凝水积聚；THM 引脚需串联 1kΩ限流电阻，防止短路引发过热；建议在 RS485 线增加气体放电管，抵抗雷击浪涌；因工业认证严苛，需提供全套 RoHS/REACH/Halogen Free 报告。

工程师选型决策树：何时必须选 9Pin 而非 8/10Pin？

• ✅ 选 9Pin 的场景：设备长度≤29mm；需复杂 BMS 协议（3P 动力 +2P 温度 +2P ID+2P 通讯）；产品寿命≥5 年且暴露于油污/湿热/振动环境；需多供应商备份且引脚定义通用。
• ❌ 不选 9Pin 的场景：仅需纯动力传输（选 4-6Pin 更经济）；需传输高速视频或冗余通道（选 10-12Pin）；设备长度＞32mm 且无空间限制（选 10Pin 提升扩展性）。
• ⚠️ 关键验证项：确认 PCB 焊盘共面度≤0.10mm（超差会导致虚焊）；确认回流焊峰值温度≤260℃（PA9T 上限）；确认 9Pin 引脚定义与 BMS 芯片匹配（避免飞线）；确认左防呆键位方向正确（避免反装）。

品控关键点（区别于通用参数的实战检验标准）

• 27mm 长度 CPK 强制管控：壳体长度公差±0.05mm，CPK≥1.33 方可放行；紧凑型设备装配间隙仅 0.25mm，超差会导致装配干涉或松动；每批次首件 + 每 2 小时巡检，重点检测注塑收缩率稳定性。
• 镀金层 XRF 抽检频次：每批次首件 + 每 2 小时巡检，确认接触区 Au≥0.05μm、Ni≥2μm；高功率设备端子面积大，电镀均匀性更难控制，需重点检测端子根部与尖端厚度一致性。
• 厚板保持力破坏性测试：使用 1.0mm PCB 做轴向/径向拉拔测试，记录失效模式；若 PCB 撕裂占比＞30%，说明定位柱直径或过盈量过大，需调整模具或更换 PCB 基材。
• MSL 2 级时效管控：PA9T 开封后 72 小时内必须完成焊接；高功率设备 PCB 热容大，吸湿物料更易起泡，超期物料需在 80℃烘箱除湿 8 小时并做上板切片验证（空洞率＜5%）。
• 三路并联电流均衡测试：每 1000 件抽 3 件做 3P 动力电流分配测试，确认三路电流偏差≤5%；若偏差＞10%，说明端子弹性不一致，需调整冲压模具或热处理参数。
• 左防呆键位方向验证：每批次首件 + 每 2 小时巡检，确认键位位于左侧（从正面看）；若方向错误，会导致与母座无法匹配或强行插入损坏端子；建议使用视觉检测系统自动化筛查。
