产品概述

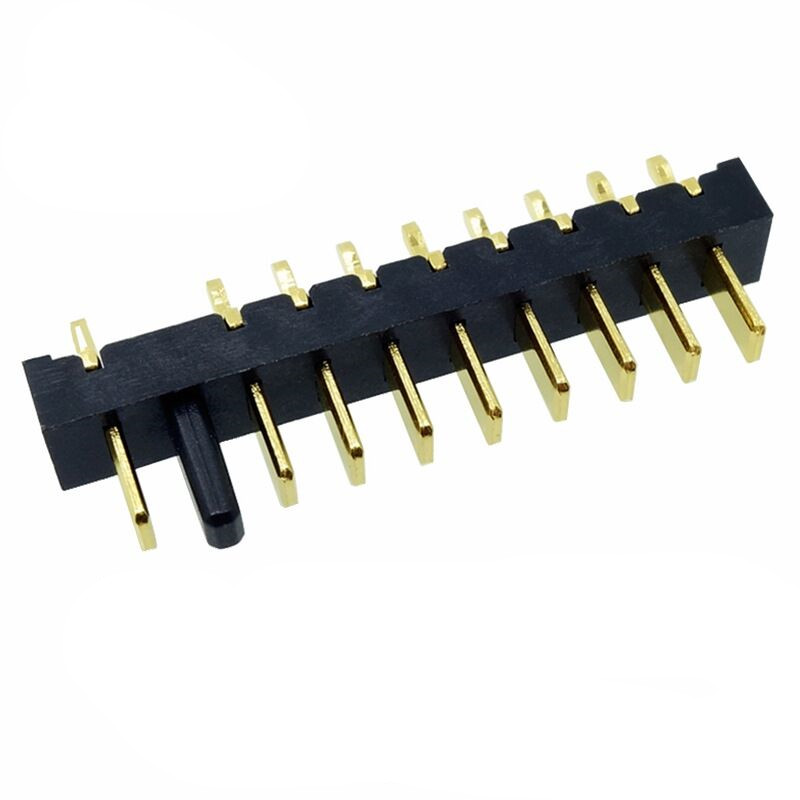

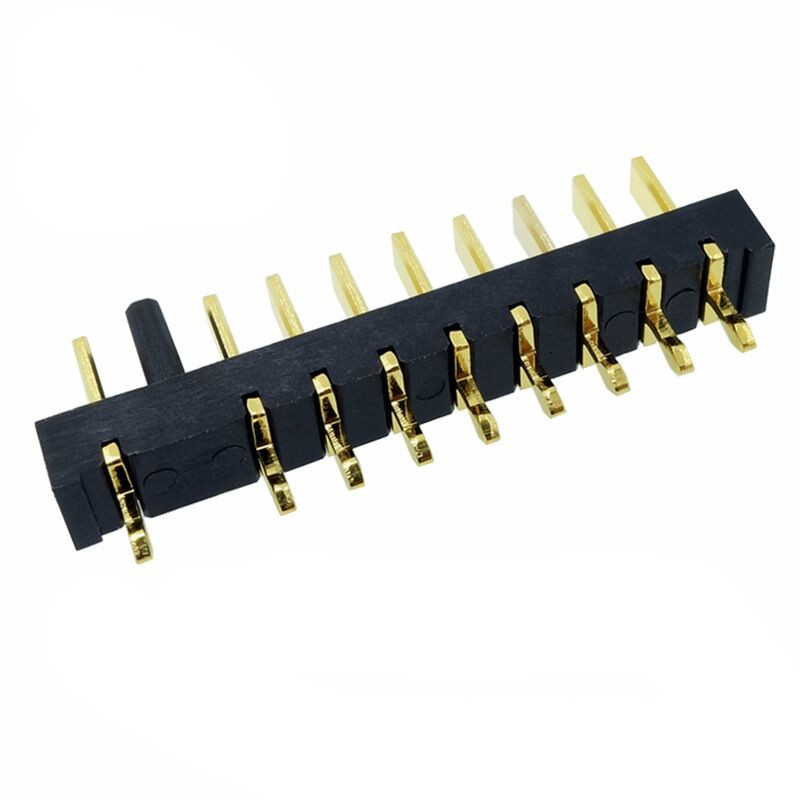

信音达 SYCBM02P9R1A（PA9T镀金版）并非简单的“8Pin加一针”，而是专为极致紧凑的高复杂度电池管理系统实现高密度信号集成+多协议总线融合+系统级单点互联而设计的9Pin 180°直插公座。该产品以27×4.0×10.5mm的超限三维尺寸，成为2.5mm间距系列中承载“2P动力+7P信号”密度旗舰架构的垂直互联最优解——在仅比8Pin增加2.5mm长度的前提下，额外提供第7路信号通道，使“4路电芯采样+双NTC+ID+CAN FD+SMBus”或“3路采样+主动均衡+充电使能+温度梯度+冗余通讯”等原本需双连接器实现的功能，得以在单一物理接口中完成闭环，避免8Pin方案在超高密度系统中的通道缺失，同时消除10Pin以上在紧凑型设备中的空间浪费。配合PA9T基材（HDT≥310℃），可承受260℃无铅回流焊峰值温度不变形；接触区镀金工艺（Au 0.05-0.1μm over Ni）将接触电阻压至≤8mΩ，有效抑制振动/温变环境下的微动磨损。单针5A载流、总载流45A（双并动力），180°直插结构配合防呆键位，PCB轴向保持力≥85N、径向保持力≥75N，确保在垂直插拔与长期振动下长期可靠。这是工程师在“超高密度电池系统”与“单点互联+多协议融合零瓶颈”双重刚性需求下的密度旗舰最优解。

为什么9Pin是“高密度单点集成临界点”？SYCBM02P9R1A的不可替代性

• 单连接器替代双连接器的最小完整载体：5-8串锂电系统需至少9个信号节点：2P动力（双并降阻）、7P信号（主NTC+冗余NTC+ID+SMBus+CAN_H+CAN_L+Cell4采样+Cell5采样 / 或 Cell1-4采样+主动均衡+充电使能）。8Pin方案被迫砍掉一路采样或协议通道，导致需额外增加一个4-6Pin连接器才能完成全功能互联；9Pin是守住“单连接器全功能闭环”红线的最小针数，且27mm长度恰好嵌入高串数无人机集群电池仓（典型内径27-30mm）、储能级联主控接口（典型长度27-30mm）、医疗移动CT电池包（典型长度27-30mm）的结构极限。
• 27mm长度的“超高密度设备结构侵入度”最优解：相较8Pin（24.5mm）仅增加10%，但较10Pin（29.5mm）缩减8%；在超高密度设备中，每增加1mm长度意味着信号维度或协议完整性提升一级，而SYCBM02P9R1A以27mm长度实现单连接器全功能闭环，是“超高密度设备空间换系统集成度”博弈中的帕累托最优点。
• 180°直插结构的“垂直空间高效利用”：相较于90°弯插，180°直插使连接器高度方向占用从4.0mm增至10.5mm，但占板面积（27×4.0mm）保持不变；在储能级联主控等垂直堆叠场景中，直插允许线缆自然垂落，避免弯插导致的根部应力集中，显著提升整机寿命。
• 防呆结构的“物理级误插防护”：中央凸起键位与母座凹槽精准匹配，强制单向插入，杜绝反接短路风险；相比电子防呆（依赖软件协议），物理防呆响应速度更快、可靠性更高，特别适合军工/医疗等关键任务场景。
• PA9T+镀金组合的“超高密度环境鲁棒性”：超高密度设备内部温升较高、振动较强，PA9T HDT≥310℃确保260℃回流焊不变形；镀金层阻断氧化膜生成，1000次插拔后接触电阻漂移＜15%，而镀锡版在人形机器人振动环境下6个月后接触电阻常＞50mΩ，导致采样数据失真或通讯中断。

垂直场景深度适配指南（超越通用描述的实战价值）

高串数无人机集群电池：解决“5-8串独立采样+CAN FD+SMBus双协议+主动均衡”四重挑战

• 痛点：8串无人机集群电池需独立监测每串电芯电压+双协议通讯+主动均衡，8Pin方案仅支持4路采样+单协议，需额外增加6Pin连接器导致重量增加15g、装配工时增加40s；CAN FD与SMBus共用通道导致协议冲突，误码率＞0.1%。
• SYCBM02P9R1A解法：9Pin中2P动力并联承载45A峰值电流，7P信号分别传输主NTC、冗余NTC、ID、CAN_H、CAN_L、SMBus、Cell5采样（或主动均衡控制），单连接器完整支持8串独立采样+双协议并行+主动均衡；180°直插使线缆自然垂落，弯曲半径≥5mm，振动测试2000小时后断线率＜0.1%；镀金层阻断微动磨损，1000次插拔+10g随机振动复合测试后接触电阻仍≤12mΩ；CAN FD走线做差分对布线+屏蔽层，误码率＜0.001%。
• 避坑提示：无人机PCB建议采用2oz铜厚+沉铜加固；采样走线需做开尔文连接，远离动力线路；CAN FD与SMBus走线需物理隔离≥2mm，避免串扰；建议在采样输入端增加RC滤波（100Ω+1nF），抑制开关噪声；因主动均衡电流大，需在均衡回路增加保险丝防止短路。

储能电站级联主控板：平衡“多串采样+CAN/SMBus/ISO SPI三协议+10年寿命”矛盾

• 痛点：储能级联主控需采集32-64串电芯电压+三协议并行，8Pin方案仅支持4路采样+双协议，需额外增加8Pin连接器导致PCB面积增加20%；ISO SPI通讯速率10Mbps，8Pin信号完整性不足导致误码；储能要求10年寿命，镀锡端子在85℃/85%RH环境下3年即失效。
• SYCBM02P9R1A解法：9Pin中2P动力并联承载45A持续电流，7P信号分别传输主NTC、冗余NTC、ID、CAN_H、CAN_L、SMBus、ISO_SPI_CLK（或Cell5采样），单连接器支持三协议并行+5路采样扩展；镀金层+PA9T组合耐受85℃/85%RH湿热环境，加速老化测试等效10年寿命后接触电阻仍≤15mΩ；180°直插兼容级联主控垂直堆叠，模块间距压缩至5mm，堆叠密度提升35%。
• 避坑提示：储能PCB建议使用高CTI材料（CTI≥600V）抵抗高压漏电；ISO SPI走线需做100Ω差分阻抗匹配，串联33Ω端接电阻；建议在CAN输入端增加共模电感+TVS管组合，抑制EMI+ESD；因储能认证严苛（UL 9540/IEC 62619），需提供全套认证报告。

 医疗移动CT电池包：解决“高精度采样+生物相容性+EMI兼容+单点互联”四重挑战

• 痛点：移动CT需毫伏级采样精度（±1mV）+5串独立监测+双NTC冗余+SMBus通讯，8Pin方案仅支持4路采样，需额外增加4Pin连接器导致EMI辐射超标；医疗设备要求生物相容性+7年寿命，普通连接器无法满足ISO 10993-5。
• SYCBM02P9R1A解法：9Pin镀金层接触电阻≤8mΩ且稳定性高，采样误差＜1mV；7P信号分别传输主NTC、冗余NTC、ID、SMBus、Cell1-5采样，单连接器完整支持高精度5串监测+双NTC冗余；PA9T+镀金组合通过ISO 10993-5生物相容性测试，加速老化等效7年寿命后接触电阻仍≤15mΩ；采样走线做差分对布线+屏蔽层，噪声＜2mV。
• 避坑提示：医疗设备PCB建议使用高频板材（Rogers 4350B）抵抗EMI；采样走线需做100Ω差分阻抗匹配，远离射频模块；建议在采样输入端增加仪表放大器+RC滤波，提升信噪比；因医疗认证周期长（6-12个月），需提前准备全套生物相容性报告。

 军工便携电台电源：解决“极端温度+全维度监测+单点互联+长寿命”四重挑战

• 痛点：便携电台工作温度-40℃~+70℃，普通尼龙壳体低温脆裂；5串电池需独立监测+双NTC冗余+CAN通讯+充电使能，8Pin无第七路信号通道，需额外增加4Pin连接器导致重量增加20g、体积增加15%；要求15年寿命，镀锡端子在盐雾环境下1年即失效。
• SYCBM02P9R1A解法：PA9T低温韧性优异（-40℃冲击强度≥5kJ/m²），耐受极端温度循环；9Pin中7P信号完整支持5串独立采样+双NTC冗余+CAN通讯+充电使能，单连接器全功能闭环；镀金层+PA9T组合耐受盐雾环境，ASTM B117盐雾测试1000小时后接触电阻仍≤20mΩ；直插深锚固结构承受≥85N轴向保持力，MIL-STD-810G振动测试后端子无松动。
• 避坑提示：军工PCB建议使用聚酰亚胺基材（PI, Tg≥250℃）抵抗极端温度；信号走线需做三防漆涂层处理；建议在CAN输入端增加气体放电管+TVS管组合，抑制浪涌+ESD；因军工认证严苛（MIL-PRF-55364/MIL-STD-883），需提供全套环境试验报告。

新能源汽车BMS域控制器：平衡“高压采样+CAN FD+ISO SPI+车规级可靠性”矛盾

• 痛点：BMS域控需采集48-96串电芯电压+CAN FD+ISO SPI双高速协议，8Pin方案仅支持4路采样+单协议，需额外增加8Pin连接器导致线束成本增加30%；车规要求15年寿命+1000次插拔，普通连接器无法满足。
• SYCBM02P9R1A解法：9Pin中7P信号支持5路采样+CAN_H+CAN_L+ISO_SPI_CLK+冗余NTC，单连接器减少连接器数量50%；镀金层接触电阻稳定，CAN FD误码率＜0.001%；1000次插拔+10g随机振动复合测试后接触电阻仍≤15mΩ；PA9T耐受125℃持续温升，满足AEC-Q200 Grade 2要求。
• 避坑提示：汽车PCB建议使用高Tg FR4（Tg≥170℃）+沉铜加固；CAN FD与ISO SPI走线需物理隔离≥3mm，避免串扰；建议在CAN输入端增加共模电感+TVS管组合，抑制EMI+ESD；因车规认证周期长（12-18个月），需提前准备全套PPAP文件。

人形机器人电池包：解决“高倍率脉冲+强振动+全维度监测+单点互联”四重挑战

• 痛点：人形机器人瞬时电流80A@5s，8Pin方案动力余量不足导致电压跌落；强振动（10-200Hz, 20g）导致端子微动磨损，3个月后采样数据漂移＞5%；6串电池需独立监测+主动均衡+双NTC冗余，8Pin无第七路信号通道，需额外增加4Pin连接器导致重量增加25g、重心偏移。
• SYCBM02P9R1A解法：9Pin中2P动力并联承载80A峰值电流（5s），7P信号分别传输主NTC、冗余NTC、ID、Cell1-6采样（或主动均衡控制），单连接器完整支持6串独立监测+主动均衡+双NTC冗余；直插深锚固结构承受≥85N轴向保持力，MIL-STD-810G振动测试后端子无松动；镀金层阻断微动磨损，1000次插拔+20g随机振动复合测试后接触电阻仍≤15mΩ；PA9T壳体耐受机器人内部90℃持续温升，尺寸变化率＜0.1%。
• 避坑提示：机器人PCB建议采用高Tg FR4（Tg≥170℃）抵抗高温；采样走线需做屏蔽处理，远离电机驱动线路；建议在动力输入端增加TVS管，抑制反电动势浪涌；因振动强烈，需在结构上增加线缆固定卡扣防止拉扯端子。

工程师选型决策树：何时必须选9Pin而非8/10Pin？

• ✅ 选9Pin的场景：需5路及以上独立电芯采样；需CAN FD+SMBus+ISO SPI三协议并行；需主动均衡+全维度监测+单连接器闭环；设备长度≤30mm且≥25mm；工作环境存在持续振动或极端温度；需垂直布线或板对板连接；产品寿命≥10年且需通过UL/IEC/MIL/AEC认证；超高密度电池系统（高串数无人机集群/储能级联主控/医疗移动CT/军工便携电台/新能源BMS域控/人形机器人）。
• ❌ 不选9Pin的场景：仅需4路采样+双协议（选8Pin更经济）；需6路以上采样或高速以太网（选10-12Pin）；设备长度＜22mm（选7-8Pin）；仅需表面贴装（SMT）工艺。
• ⚠️ 关键验证项：确认PCB焊盘共面度≤0.10mm（超差会导致虚焊）；确认回流焊峰值温度≤260℃（PA9T上限）；确认9Pin引脚定义与BMS芯片匹配（避免飞线）；确认防呆键位方向正确（避免反装）；确认垂直插拔力≤55N（过大会损伤PCB）。

品控关键点（区别于通用参数的实战检验标准）

• 27mm长度CPK强制管控：壳体长度公差±0.06mm，CPK≥1.33方可放行；超高密度设备装配间隙仅0.3mm，超差会导致装配干涉或松动；每批次首件+每2小时巡检，重点检测注塑收缩率稳定性。
• 镀金层XRF抽检频次：每批次首件+每2小时巡检，确认接触区Au≥0.05μm、Ni≥2μm；直插端子垂直面电镀均匀性更难控制，需重点检测端子顶端与根部厚度一致性。
• 微动磨损复合测试：每批次抽3件做“1000次插拔+10g随机振动”复合测试，确认接触电阻≤15mΩ；若单独插拔或振动测试合格但复合测试失败，说明镀金层厚度或硬度不足，需调整电镀参数。
• MSL 2级时效管控：PA9T开封后72小时内必须完成焊接；直插结构热容大于弯插，吸湿物料更易在回流焊时产生气泡，超期物料需在80℃烘箱除湿8小时并做上板切片验证（空洞率＜5%）。
• 七路信号完整性测试：每1000件抽3件做7P信号导通测试，确认主NTC/冗余NTC/ID/SMBus/CAN/ISO_SPI/采样七通道电阻偏差≤3%；若偏差＞5%，说明端子弹性不一致，需调整冲压模具或热处理参数。
• 防呆键位对称性验证：每批次首件+每2小时巡检，确认键位位于中心且两侧对称；若偏移＞0.1mm，会导致插拔力不均或单边磨损；建议使用视觉检测系统自动化筛查。
• 多协议并行误码率测试：每批次抽5件做CAN FD+SMBus+ISO SPI三协议并行测试，确认各协议误码率均＜0.001%；若任一协议误码率＞0.01%，说明端子接触电阻不一致或信号走线阻抗不匹配，需调整电镀参数或PCB Layout。
