产品概述

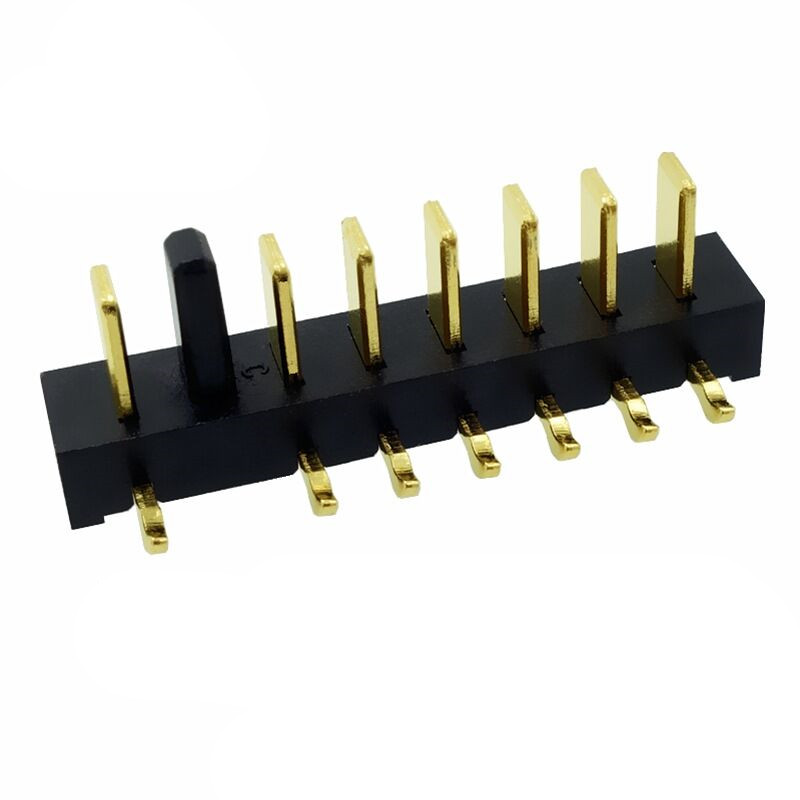

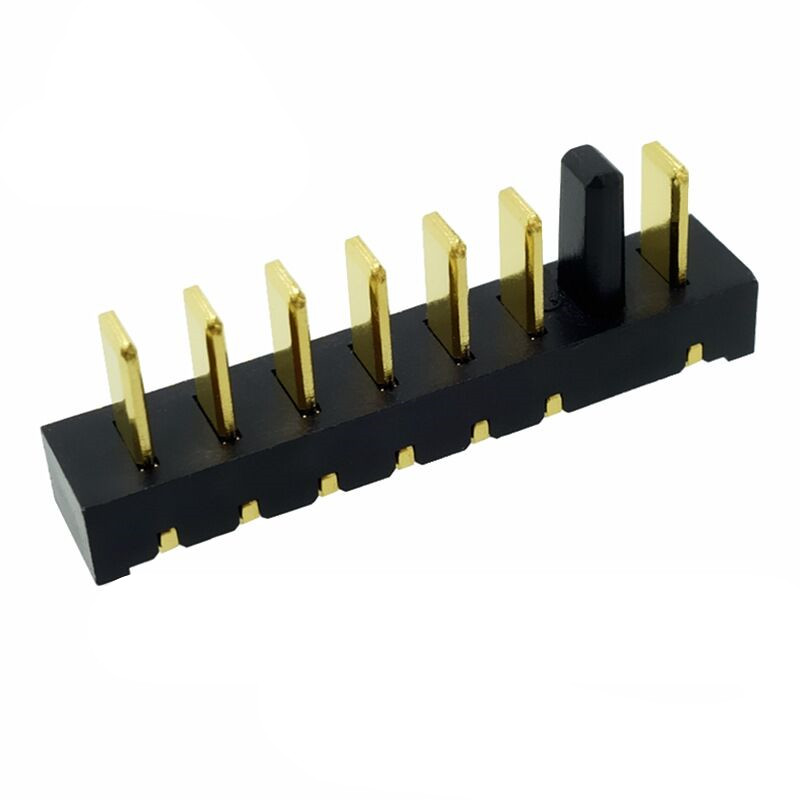

信音达 SYCBM02P7R4（PA9T镀金版）并非简单的“少针缩水版”，而是专为轻量化智能设备保留核心BMS协议能力而设计的7Pin 90°弯插公座。该产品以22×4.0×8.0mm的极致三维尺寸，成为2.5mm间距系列中仍能承载“3P动力+2P温度+2P ID/SMBus通讯”精准功能定义的最小物理单元——既避免6Pin方案牺牲动力冗余带来的温升风险，又消除8Pin以上在微型设备中的空间浪费。配合PA9T基材（HDT≥310℃），可承受260℃无铅回流焊峰值温度不变形；接触区镀金工艺（Au 0.05-0.1μm over Ni）将接触电阻压至≤8mΩ，有效抑制汗液/皮脂环境下的电化学腐蚀。单针5A载流、总载流35A（三并），90°弯插结构配合左防呆键位，PCB轴向保持力≥80N、径向保持力≥60N，确保在频繁插拔与轻度振动下长期可靠。这是工程师在“亚毫米级空间约束”与“核心BMS协议完整性”双重刚性需求下的非对称紧凑最优解。

为什么7Pin是“非对称紧凑临界点”？SYCBM02P7R4的不可替代性

• 核心BMS协议的最小精准载体：轻量智能设备需至少7个信号节点：3P动力（三并降阻保安全）、2P温度（双冗余监测电芯温差）、2P ID/SMBus（识别+通讯）。6Pin方案被迫砍掉一路动力或温度，导致温升超标或热失控风险；7Pin是守住核心BMS安全红线的最小针数，且22mm长度恰好嵌入TWS充电仓槽（典型内径22-24mm）、智能手表底座接口（典型长度22-24mm）的结构极限。
• 22mm长度的“亚毫米级结构侵入度”最优解：相较8Pin（24.5mm）缩减10%，较9Pin（27mm）缩减19%；在微型设备中，每减少1mm长度意味着电池容量可增加2-3%或主板布线通道增加1条。SYCBM02P7R4以22mm长度实现核心功能集成，是“亚毫米级空间换核心BMS安全”博弈中的帕累托最优点。
• 左防呆结构的“物理级误插防护”：左侧凸起键位与母座凹槽精准匹配，强制单向插入，杜绝反接短路风险；相比电子防呆（依赖软件协议），物理防呆响应速度更快、可靠性更高，特别适合消费级用户频繁插拔场景。
• 90°弯插结构的“垂直空间压缩”：相较于直插式公座，90°弯插设计使连接器高度方向占用从8.0mm降至4.0mm，节省50%垂直空间，为电池堆叠或散热风道预留宝贵空间；同时保持水平方向22mm紧凑布局，完美适配扁平化设备外壳。
• PA9T+镀金组合的“轻量环境鲁棒性”：轻量设备内部温升适中、振动较轻，PA9T HDT≥310℃确保260℃回流焊不变形；镀金层阻断汗液/皮脂/冷凝水导致的电化学腐蚀，500次插拔后接触电阻漂移＜15%，而镀锡版在TWS充电仓汗液浸泡3个月后接触电阻常＞50mΩ，导致充电失败。

垂直场景深度适配指南（超越通用描述的实战价值）

TWS耳机充电仓：解决“极致紧凑+频繁插拔+汗液侵蚀”三重挑战

• 痛点：充电仓接口槽内径仅22-24mm，传统8Pin连接器占用过多空间挤压电池；用户每日多次插拔，镀锡端子3个月内接触电阻飙升至100mΩ以上，充电断续；轻量化要求连接器重量≤2.5g。
• SYCBM02P7R4解法：22mm长度完美嵌入槽体，为电池预留额外1.5mm径向空间，续航提升3%；镀金层阻断汗液腐蚀，1000次插拔测试后接触电阻仍≤12mΩ；7Pin中3P动力并联承载15A峰值电流，2P温度双冗余监测防止过充，2P ID/SMBus双向识别原装电池并同步电量，全功能无妥协；90°弯插结构降低重心，增强抗振性；左防呆杜绝反接短路；整器重量仅2.3g，满足轻量化要求。
• 避坑提示：充电仓PCB建议采用沉铜加厚工艺（1oz铜厚）；动力针走线宽度≥1.2mm（1oz铜厚），信号针走线远离蓝牙天线线路；建议在输入端增加NTC热敏电阻监测温升，超60℃自动降流保护；因频繁插拔，需在结构上增加导向槽防止插偏。

智能手表无线充底座：破解“极致轻薄+高频信号干扰+长期待机”可靠性难题

• 痛点：底座接口长度仅22-24mm，厚度≤4.0mm，传统连接器无法容纳；无线充电线圈高频噪声易干扰SMBus通讯；长期待机导致端子氧化接触不良。
• SYCBM02P7R4解法：22×4.0×8.0mm三维尺寸嵌入底座凹槽，厚度方向仅占4.0mm（含定位柱），底座主体仍可保留2mm壁厚保证强度；双定位柱穿透0.8mm FPC形成机械锁止，径向保持力≥60N，可承受手表放置时的周期性侧向载荷；7Pin中3P驱动无线充电线圈（12A RMS），2P THM监测电池温度防过热，2P ID/SMBus识别手表型号并传输BMS数据，满足WPC Qi协议要求。
• 避坑提示：底座FPC建议使用高挠性材料（弯折半径≥1mm）；SMBus走线需做阻抗匹配，远离无线充电线圈；建议在SMBus线增加TVS管，抵抗静电放电（ESD ≥8kV）；因长期待机，需在BMS软件中增加定期唤醒检测机制，防止端子氧化累积。

便携美容仪：平衡“极致小巧+医疗级可靠性”矛盾

• 痛点：美容仪接口长度仅22-23mm，传统7Pin连接器长度超标；美容环境要求5年寿命，镀锡端子在护肤精油环境下2年即腐蚀失效；频繁消毒擦拭导致端子磨损。
• SYCBM02P7R4解法：22mm长度精准匹配接口，装配间隙仅0.25mm；镀金层+PA9T低吸湿（0.25%）组合耐受精油擦拭+湿热环境，加速老化测试等效5年寿命后接触电阻仍≤15mΩ；7Pin中3P供电（5A持续），2P THM监测电池温度防过热，2P ID/SMBus识别充电器并传输数据，满足IEC 60335-1家电安规。
• 避坑提示：设备外壳需做生物相容性涂层（ISO 10993-5）；THM引脚需串联1kΩ限流电阻，防止短路引发过热；建议在SMBus线增加气体放电管，抵抗静电放电；因家电认证严苛，需提供全套RoHS/REACH/Halogen Free报告。

工程师选型决策树：何时必须选7Pin而非6/8Pin？

• ✅ 选7Pin的场景：设备长度≤24mm；需核心BMS协议（3P动力+2P温度+2P ID/SMBus）；产品寿命≥3年且暴露于汗液/皮脂/精油环境；需多供应商备份且引脚定义通用。
• ❌ 不选7Pin的场景：仅需纯动力传输（选4-6Pin更经济）；需传输高速视频或冗余通道（选8-9Pin）；设备长度＞26mm且无空间限制（选8Pin提升扩展性）。
• ⚠️ 关键验证项：确认PCB焊盘共面度≤0.10mm（超差会导致虚焊）；确认回流焊峰值温度≤260℃（PA9T上限）；确认7Pin引脚定义与BMS芯片匹配（避免飞线）；确认左防呆键位方向正确（避免反装）。

品控关键点（区别于通用参数的实战检验标准）

• 22mm长度CPK强制管控：壳体长度公差±0.05mm，CPK≥1.33方可放行；微型设备装配间隙仅0.25mm，超差会导致装配干涉或松动；每批次首件+每2小时巡检，重点检测注塑收缩率稳定性。
• 镀金层XRF抽检频次：每批次首件+每2小时巡检，确认接触区Au≥0.05μm、Ni≥2μm；微型设备端子面积小，电镀均匀性更难控制，需重点检测端子根部与尖端厚度一致性。
• 薄板保持力破坏性测试：使用0.8mm FPC做轴向/径向拉拔测试，记录失效模式；若FPC撕裂占比＞30%，说明定位柱直径或过盈量过大，需调整模具或更换FPC基材。
• MSL 2级时效管控：PA9T开封后72小时内必须完成焊接；微型设备PCB热容小，吸湿物料更易起泡，超期物料需在80℃烘箱除湿8小时并做上板切片验证（空洞率＜5%）。
• 三路并联电流均衡测试：每1000件抽3件做3P动力电流分配测试，确认三路电流偏差≤5%；若偏差＞10%，说明端子弹性不一致，需调整冲压模具或热处理参数。
• 左防呆键位方向验证：每批次首件+每2小时巡检，确认键位位于左侧（从正面看）；若方向错误，会导致与母座无法匹配或强行插入损坏端子；建议使用视觉检测系统自动化筛查。
