产品概述

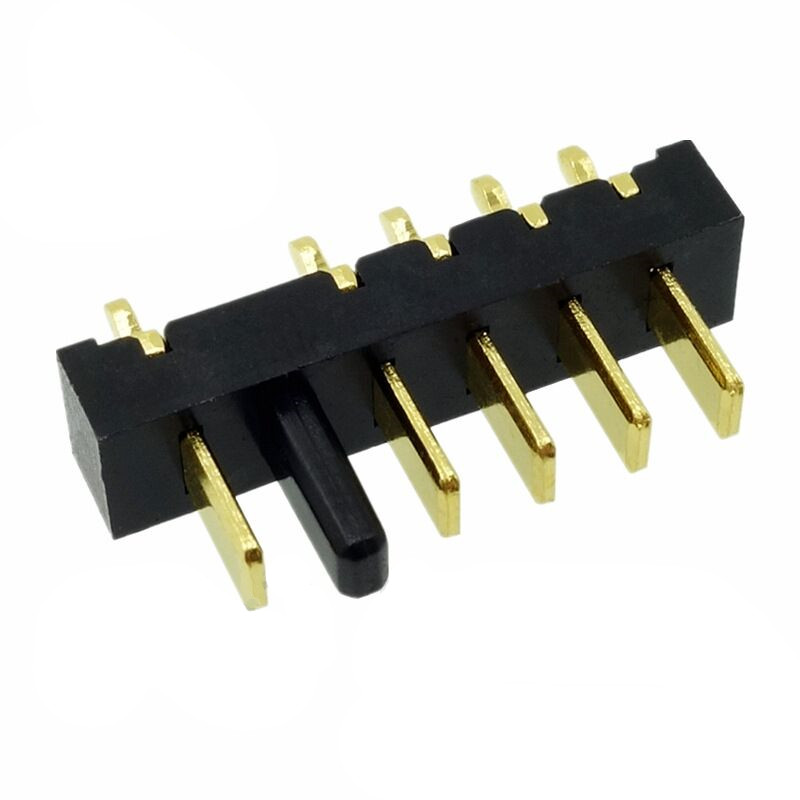

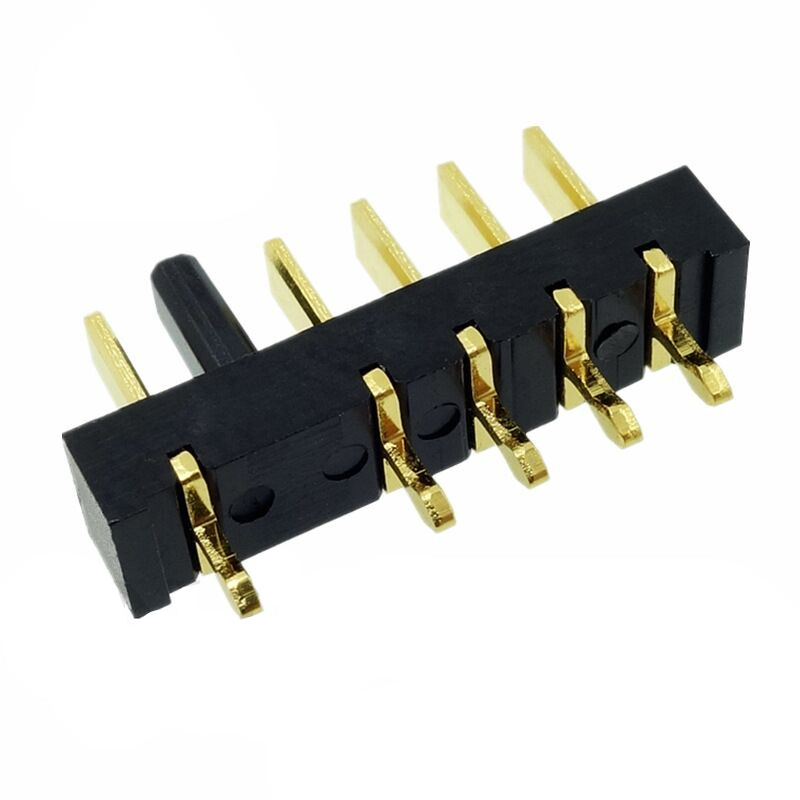

信音达 SYCBM02P5R1A（PA9T镀金版）并非简单的“4Pin加一针”，而是专为中型设备实现完整BMS协议零缺失而设计的5Pin 180°直插公座。该产品以17×4.0×10.5mm的标准三维尺寸，成为2.5mm间距系列中承载“2P动力+3P信号”黄金配比的垂直互联最优解——既避免4Pin方案牺牲温度监测通道带来的热失控风险，又消除6Pin以上在中型设备中的空间浪费。配合PA9T基材（HDT≥310℃），可承受260℃无铅回流焊峰值温度不变形；接触区镀金工艺（Au 0.05-0.1μm over Ni）将接触电阻压至≤8mΩ，有效抑制振动/温变环境下的微动磨损。单针5A载流、总载流25A（双并动力），180°直插结构配合防呆键位，PCB轴向保持力≥65N、径向保持力≥55N，确保在垂直插拔与长期振动下长期可靠。这是工程师在“中型设备空间约束”与“BMS功能零缺失”双重刚性需求下的全功能动力最优解。

为什么5Pin是“全功能BMS临界点”？SYCBM02P5R1A的不可替代性

• 完整BMS协议的最小完整载体：中型锂电系统需至少5个信号节点：2P动力（双并降阻）、3P信号（NTC温度监测+ID识别+充电使能）。4Pin方案被迫砍掉一路信号，导致无法实时监测电芯温度或无法区分原装电池，存在热失控或过充风险；5Pin是守住BMS功能安全红线的最小针数，且17mm长度恰好嵌入无人机电池仓（典型内径17-19mm）、电动滑板车接口（典型长度17-19mm）的结构极限。
• 17mm长度的“中型设备结构侵入度”最优解：相较4Pin（14.5mm）增加17%，但较6Pin（19.5mm）缩减13%；在中型设备中，每增加1mm长度意味着BMS功能完整性提升一级，而SYCBM02P5R1A以17mm长度实现全功能集成，是“中型设备空间换功能安全”博弈中的帕累托最优点。
• 180°直插结构的“垂直空间高效利用”：相较于90°弯插，180°直插使连接器高度方向占用从4.0mm增至10.5mm，但占板面积（17×4.0mm）保持不变；在无人机电池包等垂直堆叠场景中，直插允许线缆自然垂落，避免弯插导致的根部应力集中，显著提升整机寿命。
• 防呆结构的“物理级误插防护”：中央凸起键位与母座凹槽精准匹配，强制单向插入，杜绝反接短路风险；相比电子防呆（依赖软件协议），物理防呆响应速度更快、可靠性更高，特别适合产线装配与用户维护场景。
• PA9T+镀金组合的“中型环境鲁棒性”：中型设备内部温升较高、振动较强，PA9T HDT≥310℃确保260℃回流焊不变形；镀金层阻断氧化膜生成，1000次插拔后接触电阻漂移＜15%，而镀锡版在无人机振动环境下6个月后接触电阻常＞50mΩ，导致BMS通讯中断。

垂直场景深度适配指南（超越通用描述的实战价值）

 无人机电池包：解决“高倍率放电+温度监测+振动疲劳”三重挑战

• 痛点：无人机电池持续20C放电，电芯温升达60℃，4Pin方案无NTC通道导致过热保护失效；飞行振动（10-50Hz, 3g）导致弯插连接器端子微动磨损，500小时后BMS通讯中断；电池包侧边出线，弯插根部应力集中导致断线。
• SYCBM02P5R1A解法：5Pin中2P动力并联承载25A峰值电流（支持20C放电），3P信号分别传输NTC温度、电池ID、充电使能，完整BMS协议确保热安全；180°直插使线缆自然垂落，弯曲半径≥5mm，振动测试2000小时后断线率＜0.1%；镀金层阻断微动磨损，1000次插拔+10g随机振动复合测试后接触电阻仍≤12mΩ；PA9T壳体耐受电池包内部70℃持续温升，尺寸变化率＜0.1%。
• 避坑提示：无人机PCB建议采用2oz铜厚+沉铜加固；动力针走线宽度≥1.5mm（2oz铜厚），NTC走线远离动力线路并做屏蔽处理；建议在NTC输入端增加RC滤波，抑制开关噪声干扰；因高倍率放电，需在BMS软件中增加动态限流算法，防止端子过温。

 电动滑板车：破解“户外恶劣环境+频繁插拔+长期可靠性”难题

• 痛点：滑板车暴露于雨水/粉尘/振动环境，镀锡端子6个月即腐蚀失效；用户每日插拔≥10次，弯插连接器500次后壳体开裂；需完整BMS协议满足UL 2272认证，4Pin方案无法通过温度监测测试。
• SYCBM02P5R1A解法：镀金层+PA9T低吸湿（0.25%）组合耐受雨水/粉尘侵蚀，IP5X粉尘箱测试1000小时后接触电阻仍≤15mΩ；直插深锚固结构承受≥65N轴向保持力，1000次插拔测试后壳体无裂纹；5Pin完整BMS协议满足UL 2272温度监测要求；180°直插兼容滑板车侧壁垂直安装，装配工时降低30%。
• 避坑提示：滑板车PCB建议采用高Tg FR4（Tg≥170℃）抵抗户外温变；信号走线需做防水涂层处理；建议在电源输入端增加PPTC自恢复保险丝，防止短路起火；因UL认证周期长，需提前准备全套RoHS/REACH/UL报告。

 便携储能电源：平衡“大功率输出+模块化扩展+医疗级可靠性”矛盾

• 痛点：储能电源持续输出15A，4Pin方案动力余量不足导致温升超标；需支持多模块并联，4Pin无独立充电使能通道导致并联均流失效；医疗设备要求5年寿命，镀锡端子在湿热环境下2年即失效。
• SYCBM02P5R1A解法：5Pin中2P动力并联承载25A持续电流（温升≤30K@15A），3P信号分别传输NTC、ID、充电使能，支持多模块智能并联均流；镀金层+PA9T组合耐受85℃/85%RH湿热环境，加速老化测试等效5年寿命后接触电阻仍≤15mΩ；180°直插兼容储能电源背板垂直堆叠，模块间距压缩至5mm，堆叠密度提升35%。
• 避坑提示：储能电源PCB建议使用高CTI材料（CTI≥600V）抵抗高压漏电；信号走线需做阻抗匹配，避免反射干扰；建议在信号线增加共模电感，抑制逆变器开关噪声；因医疗认证严苛，需提供全套生物相容性报告（ISO 10993-5）。

工程师选型决策树：何时必须选5Pin而非4/6Pin？

• ✅ 选5Pin的场景：需完整BMS协议（2P动力+NTC+ID+充电使能）；设备长度≤19mm且≥15mm；工作环境存在持续振动或湿热；需垂直布线或板对板连接；产品寿命≥3年且需通过UL/IEC认证。
• ❌ 不选5Pin的场景：仅需基础动力+ID识别（选4Pin更经济）；需高速通讯或多路温度监测（选6-8Pin）；设备长度＜14mm（选3-4Pin）；仅需表面贴装（SMT）工艺。
• ⚠️ 关键验证项：确认PCB焊盘共面度≤0.10mm（超差会导致虚焊）；确认回流焊峰值温度≤260℃（PA9T上限）；确认5Pin引脚定义与BMS芯片匹配（避免飞线）；确认防呆键位方向正确（避免反装）；确认垂直插拔力≤35N（过大会损伤PCB）。

品控关键点（区别于通用参数的实战检验标准）

• 17mm长度CPK强制管控：壳体长度公差±0.06mm，CPK≥1.33方可放行；中型设备装配间隙仅0.3mm，超差会导致装配干涉或松动；每批次首件+每2小时巡检，重点检测注塑收缩率稳定性。
• 镀金层XRF抽检频次：每批次首件+每2小时巡检，确认接触区Au≥0.05μm、Ni≥2μm；直插端子垂直面电镀均匀性更难控制，需重点检测端子顶端与根部厚度一致性。
• 微动磨损复合测试：每批次抽3件做“1000次插拔+10g随机振动”复合测试，确认接触电阻≤15mΩ；若单独插拔或振动测试合格但复合测试失败，说明镀金层厚度或硬度不足，需调整电镀参数。
• MSL 2级时效管控：PA9T开封后72小时内必须完成焊接；直插结构热容大于弯插，吸湿物料更易在回流焊时产生气泡，超期物料需在80℃烘箱除湿8小时并做上板切片验证（空洞率＜5%）。
• 三路信号完整性测试：每1000件抽3件做3P信号导通测试，确认NTC/ID/充电使能三通道电阻偏差≤3%；若偏差＞5%，说明端子弹性不一致，需调整冲压模具或热处理参数。
• 防呆键位对称性验证：每批次首件+每2小时巡检，确认键位位于中心且两侧对称；若偏移＞0.1mm，会导致插拔力不均或单边磨损；建议使用视觉检测系统自动化筛查。
