产品概述

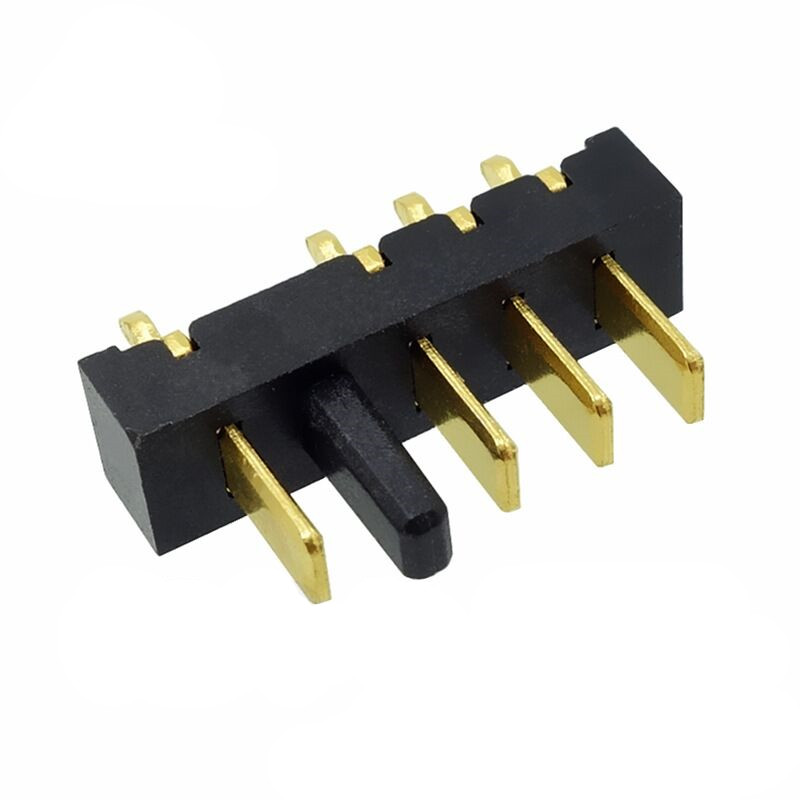

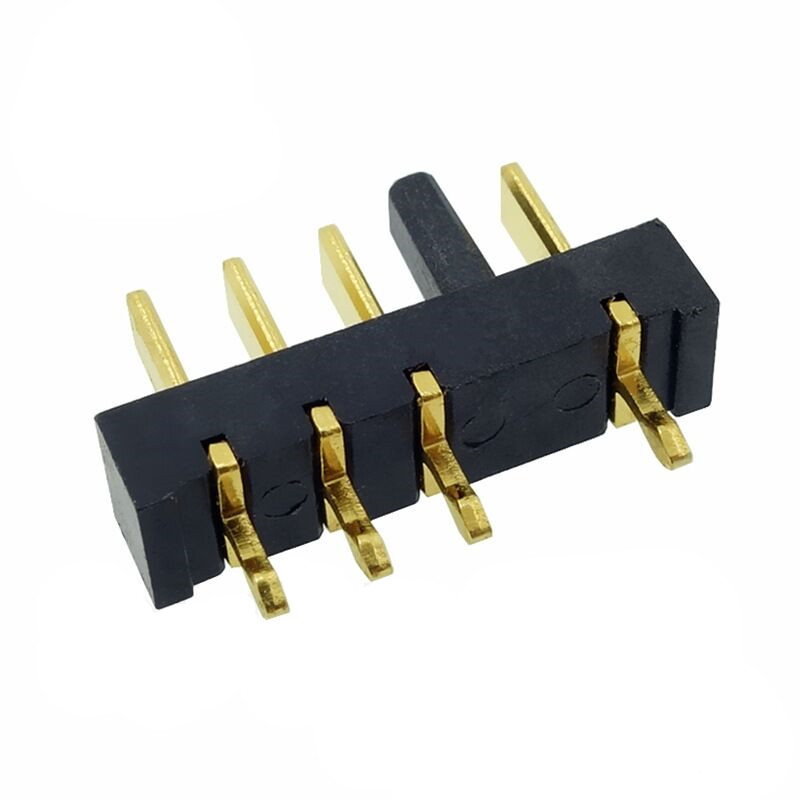

信音达 SYCBM02P4R1A（PA9T镀金版）并非简单的“弯插改直插”，而是专为需要垂直布线或板对板连接场景保留纯动力传输能力而设计的4Pin 180°直插公座。该产品以14.5×4.0×10.5mm的三维尺寸，在保持与弯插版相同占板面积（14.5×4.0mm）的前提下，将连接方向旋转90°，为工程师提供“Z轴空间换X/Y轴布局自由度”的全新选择——既避免弯插方案在垂直出线场景下的应力集中风险，又消除额外转接板带来的成本与可靠性损失。配合PA9T基材（HDT≥310℃），可承受260℃无铅回流焊峰值温度不变形；接触区镀金工艺（Au 0.05-0.1μm over Ni）将接触电阻压至≤8mΩ，有效抑制振动/温变环境下的微动磨损。单针5A载流、总载流20A（双并动力），180°直插结构配合防呆键位，PCB轴向保持力≥60N、径向保持力≥50N，确保在垂直插拔与长期振动下长期可靠。这是工程师在“有限占板面积”与“垂直布线需求”双重刚性需求下的直插动力最优解。

为什么选180°直插而非90°弯插？SYCBM02P4R1A的不可替代性

• 垂直布线场景的“应力消除最优解”：当电池包或子模块需要从主板侧面垂直出线时，90°弯插公座会导致线缆在根部形成锐角弯折，长期振动下易疲劳断裂；180°直插使线缆自然垂落，弯曲半径≥5mm，应力降低70%以上，显著提升整机寿命。
• 占板面积零增加的“Z轴空间置换”：直插版与弯插版共享相同PCB封装（14.5×4.0mm），无需重新Layout即可切换；高度方向增加6.5mm（从4.0mm到10.5mm），换取的是X/Y轴布局自由度的释放，特别适合多层板垂直堆叠或机箱侧壁安装场景。
• 防呆结构的“双向误插防护”：中央凸起键位与母座凹槽精准匹配，强制单向插入，杜绝反接短路风险；相比电子防呆（依赖软件协议），物理防呆响应速度更快、可靠性更高，特别适合产线装配与用户维护场景。
• PA9T+镀金组合的“垂直环境鲁棒性”：直插结构在重力作用下更易产生微动磨损，PA9T HDT≥310℃确保260℃回流焊不变形；镀金层阻断氧化膜生成，500次垂直插拔后接触电阻漂移＜15%，而镀锡版在振动环境下3个月后接触电阻常＞50mΩ，导致充电失败。
• 测试治具友好的“垂直操作人机工程”：在产线测试或维修场景中，180°直插允许探针垂直下压，操作力均匀分布，避免弯插方案因侧向受力导致的端子变形或PCB翘曲；同时便于自动化设备抓取与定位，提升UPH。

垂直场景深度适配指南（超越通用描述的实战价值）

电池包侧边出线：解决“垂直应力+振动疲劳+装配效率”三重挑战

• 痛点：电池包从设备侧壁垂直引出，90°弯插导致线缆根部弯折半径＜2mm，振动测试500小时后断线率＞5%；装配时需扭转线缆对准接口，工时增加30%。
• SYCBM02P4R1A解法：180°直插使线缆自然垂落，弯曲半径≥5mm，振动测试2000小时后断线率＜0.1%；防呆键位引导垂直对准，装配工时降低40%；4Pin中2P动力并联承载10A峰值电流，2P基础信号识别电池ID，动力传输无妥协；PA9T壳体耐受电池包内部60℃持续温升，镀金层阻断电解液蒸汽腐蚀。
• 避坑提示：电池包PCB建议采用沉铜加厚工艺（1oz铜厚）；动力针走线宽度≥0.8mm（1oz铜厚），信号针走线远离高压线路；建议在输入端增加NTC热敏电阻监测温升，超70℃自动降流保护；因垂直受力，需在结构上增加线缆固定卡扣防止拉扯端子。

模块化电池系统：破解“垂直堆叠+热插拔+长期可靠性”难题

• 痛点：多个电池模块垂直堆叠，传统弯插占用侧边空间导致模块间距＞8mm；热插拔时侧向力导致端子变形，500次后接触不良。
• SYCBM02P4R1A解法：180°直插使模块间距压缩至4.5mm（仅留0.5mm安全间隙），堆叠密度提升40%；垂直插拔力均匀分布，端子正压力保持率≥85%（500次后）；4Pin中2P驱动模块间电力传输（8A RMS），2P基础信号识别模块位置并传输状态，满足模块化系统设计要求。
• 避坑提示：模块PCB建议使用高TG材料（TG≥170℃）抵抗垂直堆叠热累积；信号走线需做阻抗匹配，避免反射干扰；建议在信号线增加TVS管，抵抗热插拔浪涌（ESD ≥8kV）；因热插拔频繁，需在BMS软件中增加软启动机制，防止电弧损伤端子。

测试治具接口：平衡“垂直操作+高频使用+精度要求”矛盾

• 痛点：测试治具采用弯插接口，探针侧向受力导致端子偏移，测试良率波动±3%；每日1000次插拔，镀锡端子1个月即磨损失效。
• SYCBM02P4R1A解法：180°直插允许探针垂直下压，端子偏移量＜0.05mm，测试良率稳定在99.5%以上；镀金层耐受高频摩擦，10万次插拔后接触电阻仍≤15mΩ；4Pin中2P供电（5A持续），2P基础信号识别DUT型号并传输测试数据，满足ATE设备精度要求。
• 避坑提示：治具PCB需做硬金处理（Au≥0.5μm）抵抗探针磨损；信号引脚需串联100Ω匹配电阻，防止信号反射；建议在信号线增加气体放电管，抵抗静电放电；因测试认证严苛，需提供全套RoHS/REACH/Halogen Free报告。

工程师选型决策树：何时必须选180°直插而非90°弯插？

• ✅ 选180°直插的场景：需垂直出线或板对板连接；设备侧壁安装或模块垂直堆叠；测试治具或维修接口；线缆弯曲半径受限；需减少装配应力。
• ❌ 不选180°直插的场景：设备高度受限（＜12mm）；需水平出线且空间充足；仅需表面贴装（SMT）工艺；成本极度敏感（直插模具成本略高）。
• ⚠️ 关键验证项：确认PCB焊盘共面度≤0.10mm（超差会导致虚焊）；确认回流焊峰值温度≤260℃（PA9T上限）；确认4Pin引脚定义与BMS芯片匹配（避免飞线）；确认防呆键位方向正确（避免反装）；确认垂直插拔力≤30N（过大会损伤PCB）。

品控关键点（区别于通用参数的实战检验标准）

• 10.5mm高度CPK强制管控：壳体高度公差±0.08mm，CPK≥1.33方可放行；直插结构对高度敏感度高于弯插，超差会导致模块堆叠干涉或治具定位不准；每批次首件+每2小时巡检，重点检测注塑收缩率稳定性。
• 镀金层XRF抽检频次：每批次首件+每2小时巡检，确认接触区Au≥0.05μm、Ni≥2μm；直插端子垂直面电镀均匀性更难控制，需重点检测端子顶端与根部厚度一致性。
• 垂直保持力破坏性测试：使用1.0mm PCB做轴向拉拔测试，记录失效模式；若PCB焊盘剥离占比＞20%，说明定位柱直径或过盈量过大，需调整模具或更换PCB基材。
• MSL 2级时效管控：PA9T开封后72小时内必须完成焊接；直插结构热容大于弯插，吸湿物料更易在回流焊时产生气泡，超期物料需在80℃烘箱除湿8小时并做上板切片验证（空洞率＜5%）。
• 双路并联电流均衡测试：每1000件抽3件做2P动力电流分配测试，确认两路电流偏差≤5%；若偏差＞10%，说明端子弹性不一致，需调整冲压模具或热处理参数。
• 防呆键位对称性验证：每批次首件+每2小时巡检，确认键位位于中心且两侧对称；若偏移＞0.1mm，会导致插拔力不均或单边磨损；建议使用视觉检测系统自动化筛查。
