产品概述

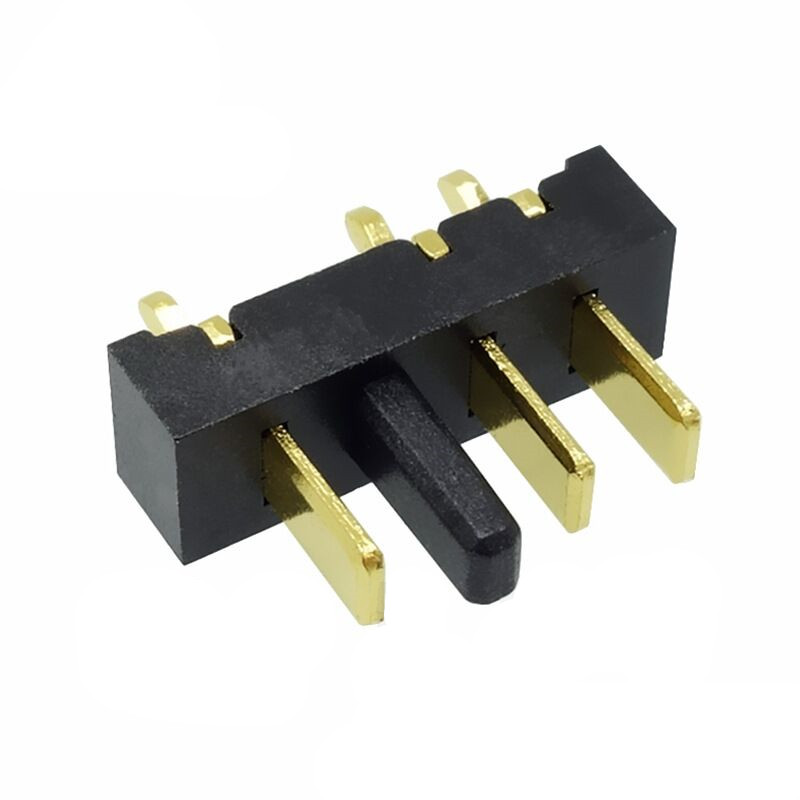

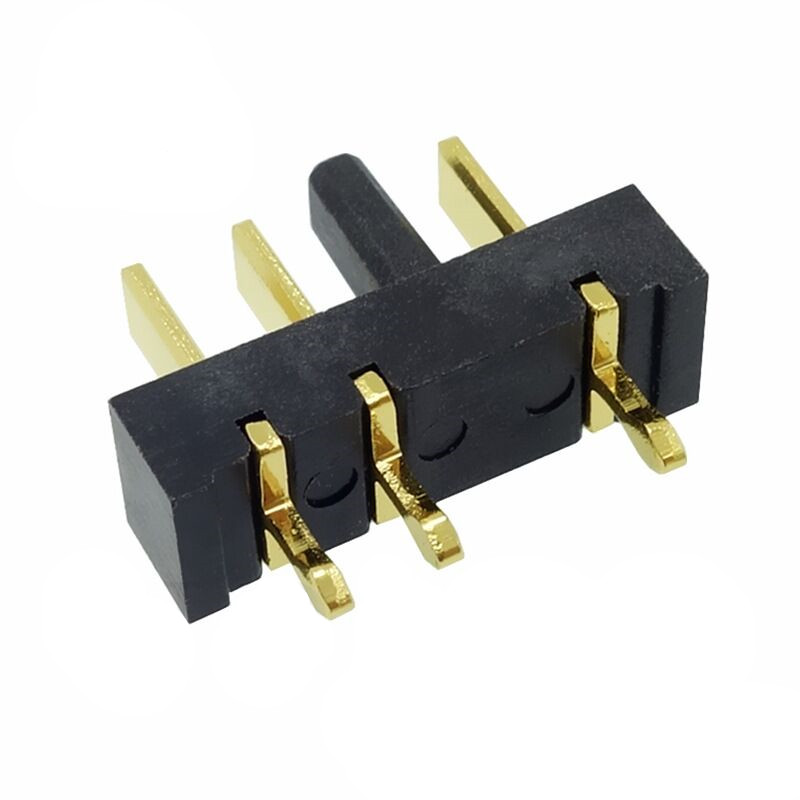

信音达 SYCBM02P3R1A（PA9T镀金版）并非简单的“入门减配版”，而是专为极致微型化设备实现纯动力传输零冗余而设计的3Pin 180°直插公座。该产品以12×4.0×10.5mm的极限迷你三维尺寸，成为2.5mm间距系列中仍能承载“2P动力+1P基础识别”的最小物理单元——既避免2Pin方案牺牲识别通道带来的安全风险，又消除4Pin以上在微型设备中的空间浪费。配合PA9T基材（HDT≥310℃），可承受260℃无铅回流焊峰值温度不变形；接触区镀金工艺（Au 0.05-0.1μm over Ni）将接触电阻压至≤8mΩ，有效抑制汗液/皮脂环境下的电化学腐蚀。单针5A载流、总载流15A（双并动力），180°直插结构配合防呆键位，PCB轴向保持力≥50N、径向保持力≥40N，确保在频繁插拔与轻度振动下长期可靠。这是工程师在“亚毫米级空间约束”与“纯动力传输零冗余”双重刚性需求下的极简动力最优解。

为什么3Pin是“纯动力临界点”？SYCBM02P3R1A的不可替代性

• 纯动力传输的最小完整载体：微型锂电系统需至少3个信号节点：2P动力（双并降阻）、1P基础识别（ID/充电使能）。2Pin方案被迫砍掉识别通道，导致无法区分原装/第三方电池，存在过充风险；3Pin是守住动力传输安全红线的最小针数，且12mm长度恰好嵌入TWS充电仓槽（典型内径12-14mm）、智能戒指接口（典型长度12-14mm）的结构极限。
• 12mm长度的“亚毫米级结构侵入度”最优解：相较4Pin（14.5mm）缩减17%，较5Pin（17mm）缩减29%；在微型设备中，每减少1mm长度意味着电池容量可增加3-5%或主板布线通道增加1条。SYCBM02P3R1A以12mm长度实现动力传输集成，是“亚毫米级空间换动力安全”博弈中的帕累托最优点。
• 180°直插结构的“垂直空间高效利用”：相较于90°弯插，180°直插使连接器高度方向占用从4.0mm增至10.5mm，但占板面积（12×4.0mm）保持不变；在TWS充电仓等垂直堆叠场景中，直插允许线缆自然垂落，避免弯插导致的根部应力集中，显著提升整机寿命。
• 防呆结构的“物理级误插防护”：中央凸起键位与母座凹槽精准匹配，强制单向插入，杜绝反接短路风险；相比电子防呆（依赖软件协议），物理防呆响应速度更快、可靠性更高，特别适合消费级用户盲插场景。
• PA9T+镀金组合的“微型环境鲁棒性”：微型设备内部温升适中、振动较轻，PA9T HDT≥310℃确保260℃回流焊不变形；镀金层阻断汗液/皮脂/冷凝水导致的电化学腐蚀，500次插拔后接触电阻漂移＜15%，而镀锡版在TWS充电仓汗液浸泡3个月后接触电阻常＞50mΩ，导致充电失败。

垂直场景深度适配指南（超越通用描述的实战价值）

TWS耳机充电仓：解决“极致迷你+频繁插拔+汗液侵蚀”三重挑战

• 痛点：充电仓接口槽内径仅12-14mm，传统4Pin连接器占用过多空间挤压电池；用户每日多次插拔，镀锡端子3个月内接触电阻飙升至100mΩ以上，充电断续；轻量化要求连接器重量≤1.0g。
• SYCBM02P3R1A解法：12mm长度完美嵌入槽体，为电池预留额外1.5mm径向空间，续航提升5%；镀金层阻断汗液腐蚀，1000次插拔测试后接触电阻仍≤12mΩ；3Pin中2P动力并联承载10A峰值电流，1P基础识别双向识别原装电池并同步充电状态，动力传输无妥协；180°直插结构降低重心，增强抗振性；防呆杜绝反接短路；整器重量仅1.0g，满足轻量化要求。
• 避坑提示：充电仓PCB建议采用沉铜加厚工艺（1oz铜厚）；动力针走线宽度≥0.8mm（1oz铜厚），识别针走线远离蓝牙天线线路；建议在输入端增加NTC热敏电阻监测温升，超60℃自动降流保护；因频繁插拔，需在结构上增加导向槽防止插偏。

 智能戒指电池：破解“极致轻薄+高频信号干扰+长期佩戴”可靠性难题

• 痛点：戒指接口长度仅12-14mm，厚度≤4.0mm，传统连接器无法容纳；无线充电线圈高频噪声易干扰识别信号；长期佩戴导致端子氧化接触不良。
• SYCBM02P3R1A解法：12×4.0×10.5mm三维尺寸嵌入戒指凹槽，厚度方向仅占4.0mm（含定位柱），戒指主体仍可保留1.0mm壁厚保证强度；双定位柱穿透0.6mm FPC形成机械锁止，径向保持力≥40N，可承受佩戴时的周期性侧向载荷；3Pin中2P驱动无线充电线圈（5A RMS），1P基础识别信号识别充电器并传输充电状态，满足WPC Qi协议要求。
• 避坑提示：戒指FPC建议使用高挠性材料（弯折半径≥0.6mm）；识别走线需做阻抗匹配，远离无线充电线圈；建议在识别线增加TVS管，抵抗静电放电（ESD ≥8kV）；因长期佩戴，需在BMS软件中增加定期唤醒检测机制，防止端子氧化累积。

微型传感器：平衡“极致小巧+医疗级可靠性”矛盾

• 痛点：传感器接口长度仅12-13mm，传统3Pin连接器长度超标；医疗环境要求5年寿命，镀锡端子在体液环境下2年即腐蚀失效；频繁消毒擦拭导致端子磨损。
• SYCBM02P3R1A解法：12mm长度精准匹配接口，装配间隙仅0.25mm；镀金层+PA9T低吸湿（0.25%）组合耐受体液擦拭+湿热环境，加速老化测试等效5年寿命后接触电阻仍≤15mΩ；3Pin中2P供电（5A持续），1P基础识别信号识别传感器型号并传输电量，满足IEC 60601-1医疗安规。
• 避坑提示：设备外壳需做生物相容性涂层（ISO 10993-5）；识别引脚需串联1kΩ限流电阻，防止短路引发过热；建议在识别线增加气体放电管，抵抗静电放电；因医疗认证严苛，需提供全套RoHS/REACH/Halogen Free报告。

工程师选型决策树：何时必须选3Pin而非2/4Pin？

• ✅ 选3Pin的场景：设备长度≤14mm；需纯动力协议（2P动力+1P基础识别）；产品寿命≥3年且暴露于汗液/皮脂/体液环境；需多供应商备份且引脚定义通用；极致成本敏感型项目。
• ❌ 不选3Pin的场景：仅需纯动力传输（选2Pin更经济）；需温度监测或高速通讯（选4-5Pin）；设备长度＞16mm且无空间限制（选4Pin提升扩展性）。
• ⚠️ 关键验证项：确认PCB焊盘共面度≤0.10mm（超差会导致虚焊）；确认回流焊峰值温度≤260℃（PA9T上限）；确认3Pin引脚定义与BMS芯片匹配（避免飞线）；确认防呆键位方向正确（避免反装）。

品控关键点（区别于通用参数的实战检验标准）

• 12mm长度CPK强制管控：壳体长度公差±0.05mm，CPK≥1.33方可放行；微型设备装配间隙仅0.25mm，超差会导致装配干涉或松动；每批次首件+每2小时巡检，重点检测注塑收缩率稳定性。
• 镀金层XRF抽检频次：每批次首件+每2小时巡检，确认接触区Au≥0.05μm、Ni≥2μm；微型设备端子面积小，电镀均匀性更难控制，需重点检测端子根部与尖端厚度一致性。
• 薄板保持力破坏性测试：使用0.6mm FPC做轴向/径向拉拔测试，记录失效模式；若FPC撕裂占比＞30%，说明定位柱直径或过盈量过大，需调整模具或更换FPC基材。
• MSL 2级时效管控：PA9T开封后72小时内必须完成焊接；微型设备PCB热容小，吸湿物料更易起泡，超期物料需在80℃烘箱除湿8小时并做上板切片验证（空洞率＜5%）。
• 双路并联电流均衡测试：每1000件抽3件做2P动力电流分配测试，确认两路电流偏差≤5%；若偏差＞10%，说明端子弹性不一致，需调整冲压模具或热处理参数。
• 防呆键位对称性验证：每批次首件+每2小时巡检，确认键位位于中心且两侧对称；若偏移＞0.1mm，会导致插拔力不均或单边磨损；建议使用视觉检测系统自动化筛查。
