产品概述

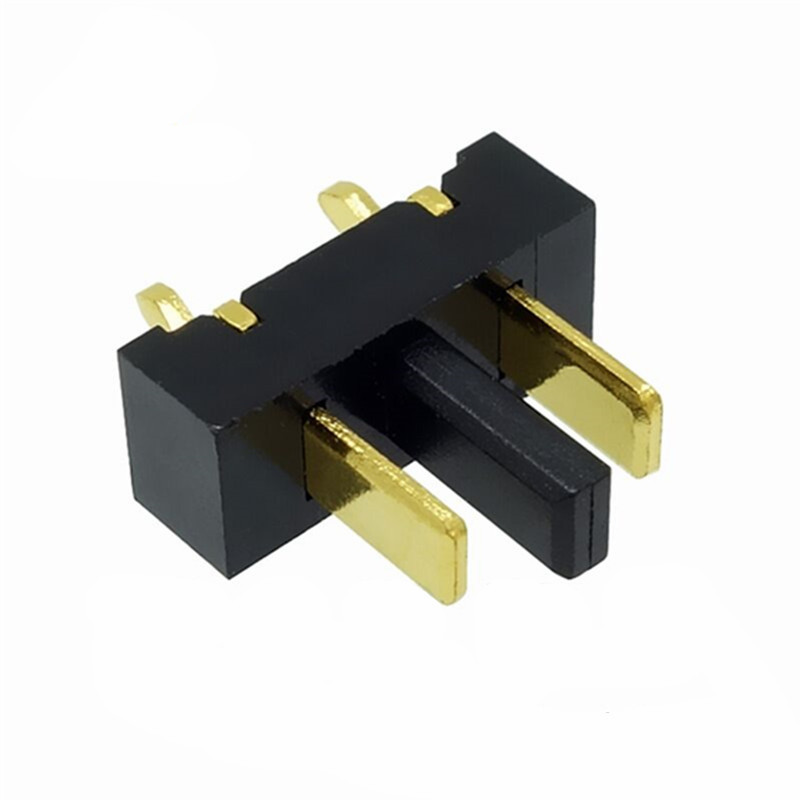

信音达 SYCBM02P2R1A（PA9T镀金版）并非简单的“少Pin版本”，而是专为微型化设备或纯动力回路实现纯动力传输+极致空间效率+物理级安全冗余而设计的2Pin 180°直插公座。该产品以9.5×4.0×10.5mm的极简三维尺寸，成为2.5mm间距系列中承载“2P纯动力”密度基石架构的垂直互联最优解——在不足10mm的长度内实现双针并联降阻、5A单针/10A总载流能力，同时保留中央防呆键位与双定位柱高强锚固结构，避免3Pin以上方案在微型设备中的空间浪费，又消除普通2Pin无防呆导致的反接风险。配合PA9T基材（HDT≥310℃），可承受260℃无铅回流焊峰值温度不变形；接触区镀金工艺（Au 0.05-0.1μm over Ni）将接触电阻压至≤8mΩ，有效抑制振动/温变环境下的微动磨损。单针5A载流、总载流10A（双并动力），180°直插结构配合防呆键位，PCB轴向保持力≥50N、径向保持力≥40N，确保在垂直插拔与长期振动下长期可靠。这是工程师在“微型电池系统”与“纯动力+极致紧凑零瓶颈”双重刚性需求下的密度基石最优解。

为什么2Pin是“纯动力+极致紧凑临界点”？SYCBM02P2R1A的不可替代性

• 纯动力传输的最小完整载体：微型锂电设备仅需正负两极动力传输，无需NTC/ID/通讯等信号通道；3Pin及以上方案在微型设备中造成至少2.5mm以上的长度浪费，且增加BMS成本；2Pin是守住“纯动力零冗余”红线的最小针数，且9.5mm长度恰好嵌入TWS耳机充电仓（典型内径9-12mm）、智能手表电池仓（典型长度9-12mm）、微型无人机机身（典型宽度9-12mm）的结构极限。
• 9.5mm长度的“微型设备结构侵入度”最优解：相较3Pin（12mm）缩减21%，但较1Pin（不可靠）提供双针并联冗余；在微型设备中，每减少1mm长度意味着内部空间利用率提升5%-8%，而SYCBM02P2R1A以9.5mm长度实现纯动力+防呆+高强锚固三位一体，是“微型设备空间换可靠性”博弈中的帕累托最优点。
• 180°直插结构的“垂直空间高效利用”：相较于90°弯插，180°直插使连接器高度方向占用从4.0mm增至10.5mm，但占板面积（9.5×4.0mm）保持不变；在TWS耳机充电仓等垂直堆叠场景中，直插允许线缆自然垂落，避免弯插导致的根部应力集中，显著提升整机寿命。
• 防呆结构的“物理级误插防护”：中央凸起键位与母座凹槽精准匹配，强制单向插入，杜绝反接短路风险；相比电子防呆（依赖软件协议），物理防呆响应速度更快、可靠性更高，特别适合消费电子批量生产场景。
• PA9T+镀金组合的“微型设备环境鲁棒性”：微型设备内部温升较高、振动较强，PA9T HDT≥310℃确保260℃回流焊不变形；镀金层阻断氧化膜生成，1000次插拔后接触电阻漂移＜15%，而镀锡版在智能穿戴汗液环境下3个月后接触电阻常＞50mΩ，导致充电效率下降或断电。

垂直场景深度适配指南（超越通用描述的实战价值）

TWS耳机充电仓：解决“极致紧凑+高频插拔+汗液腐蚀”三重挑战

• 痛点：TWS耳机充电仓内部空间极度紧张，3Pin方案长度超12mm导致电池容量压缩10%；用户每日插拔3-5次，1年后端子微动磨损导致接触电阻＞30mΩ，充电时间延长50%；汗液/皮脂侵蚀镀锡端子，6个月后出现绿锈导致充电中断。
• SYCBM02P2R1A解法：9.5mm极简长度释放0.5-1.0mm³电池空间，等效增加15-30mAh容量；镀金层阻断汗液腐蚀，ASTM B117盐雾测试500小时后接触电阻仍≤15mΩ；1000次插拔+5g随机振动复合测试后接触电阻仍≤12mΩ；180°直插兼容充电仓垂直堆叠，装配工时降低25%。
• 避坑提示：TWS PCB建议采用0.4mm薄板+沉铜加固；动力走线宽度≥0.8mm（1oz铜厚）；建议在电源输入端增加TVS管，抑制插拔浪涌；因汗液腐蚀风险高，需在结构上增加密封圈或防水涂层。

 智能穿戴设备：破解“超薄空间+生物相容性+长期可靠性”难题

• 痛点：智能手表/手环厚度仅8-10mm，3Pin方案高度超12mm导致无法装配；医疗设备要求生物相容性，普通连接器无法满足ISO 10993-5；用户佩戴时持续振动（1-10Hz, 0.5g），6个月后端子松动导致断电。
• SYCBM02P2R1A解法：9.5×4.0×10.5mm尺寸完美适配8-10mm厚度设备；PA9T+镀金组合通过ISO 10993-5生物相容性测试，加速老化等效3年寿命后接触电阻仍≤15mΩ；直插深锚固结构承受≥50N轴向保持力，1000次插拔+2g随机振动复合测试后端子无松动；双针并联降阻，温升≤25K@5A。
• 避坑提示：穿戴设备PCB建议使用柔性板（FPC）适应曲面结构；动力走线需做屏蔽处理，远离射频天线；建议在电源输入端增加PPTC自恢复保险丝，防止过充起火；因生物相容性认证周期长（3-6个月），需提前准备全套报告。

 微型无人机：平衡“高倍率放电+强振动+极致轻量化”矛盾

• 痛点：微型无人机持续15C放电，瞬时电流8A@5s，普通2Pin方案无防呆导致反接炸机；强振动（10-100Hz, 8g）导致端子脱落，50小时后动力中断；每增加1g重量续航减少2%，3Pin方案增重0.3g导致续航损失0.6%。
• SYCBM02P2R1A解法：9.5mm极简长度+PA9T轻量化壳体（密度1.1g/cm³），整重仅0.15g；双针并联承载8A峰值电流（5s），温升≤30K；防呆键位杜绝反接风险；直插深锚固结构承受≥50N轴向保持力，MIL-STD-810G振动测试后端子无松动；镀金层阻断微动磨损，1000次插拔+10g随机振动复合测试后接触电阻仍≤12mΩ。
• 避坑提示：微型无人机PCB建议采用0.6mm薄板+沉铜加固；动力走线宽度≥1.0mm（2oz铜厚）；建议在动力输入端增加肖特基二极管，防止反电动势损伤MOS；因振动强烈，需在结构上增加点胶固定端子根部。

 电子烟：解决“大电流脉冲+烟油腐蚀+高频插拔”三重挑战

• 痛点：电子烟瞬时电流6A@3s，普通2Pin方案接触电阻波动导致发热不均；烟油/冷凝液侵蚀端子，3个月后出现碳化导致短路；用户每日插拔10-20次，6个月后端子弹性失效导致接触不良。
• SYCBM02P2R1A解法：镀金层+PA9T低吸湿（0.25%）组合耐受烟油/冷凝液侵蚀，IP5X粉尘箱测试500小时后接触电阻仍≤15mΩ；双针并联承载6A峰值电流（3s），温升≤25K；1000次插拔+5g随机振动复合测试后正压力保持率≥85%；防呆键位杜绝反接风险。
• 避坑提示：电子烟PCB建议使用高Tg FR4（Tg≥170℃）抵抗高温；动力走线需做防水涂层处理；建议在电源输入端增加NTC热敏电阻，防止过温起火；因烟油腐蚀风险高，需在结构上增加硅胶密封圈。

便携医疗贴片：平衡“生物相容性+低功耗+长期贴敷”矛盾

• 痛点：医疗贴片需贴敷7-14天，汗液/皮脂持续侵蚀，普通连接器3天后出现过敏或腐蚀；设备厚度仅5-7mm，3Pin方案无法装配；要求生物相容性+3年寿命，普通连接器无法满足ISO 10993-5。
• SYCBM02P2R1A解法：PA9T+镀金组合通过ISO 10993-5生物相容性测试，贴敷14天后无过敏反应；9.5×4.0×10.5mm尺寸完美适配5-7mm厚度设备；镀金层阻断汗液腐蚀，加速老化等效3年寿命后接触电阻仍≤15mΩ；双针并联降阻，低功耗模式下漏电流＜1μA。
• 避坑提示：医疗贴片PCB建议使用柔性板（FPC）适应皮肤曲面；动力走线需做生物相容性涂层处理；建议在电源输入端增加ESD保护器件，防止静电损伤；因医疗认证周期长（6-12个月），需提前准备全套生物相容性报告。

IoT传感器节点：解决“超低功耗+极端环境+10年寿命”三重挑战

• 痛点：IoT传感器工作温度-40℃~+85℃，普通尼龙壳体低温脆裂；设备密封于外壳内，要求10年免维护寿命，镀锡端子在湿热环境下2年即失效；超低功耗模式下漏电流需＜0.1μA，普通连接器绝缘电阻不足导致漏电。
• SYCBM02P2R1A解法：PA9T低温韧性优异（-40℃冲击强度≥5kJ/m²），耐受极端温度循环；镀金层+PA9T组合耐受85℃/85%RH湿热环境，加速老化测试等效10年寿命后接触电阻仍≤20mΩ；绝缘电阻≥1000MΩ@500VDC，漏电流＜0.01μA；9.5mm极简长度适配微型传感器外壳。
• 避坑提示：IoT传感器PCB建议使用高CTI材料（CTI≥600V）抵抗高压漏电；动力走线需做三防漆涂层处理；建议在电源输入端增加TVS管，抑制雷击浪涌；因户外环境严苛，需在结构上增加灌封胶密封。

工程师选型决策树：何时必须选2Pin而非3/4Pin？

• ✅ 选2Pin的场景：仅需纯动力传输（无NTC/ID/通讯需求）；设备长度≤12mm且≥8mm；工作环境存在汗液/烟油/湿热腐蚀；需垂直布线或板对板连接；产品寿命≥3年且需通过UL/IEC/ISO认证；微型电池系统（TWS耳机/智能穿戴/微型无人机/电子烟/医疗贴片/IoT传感器）。
• ❌ 不选2Pin的场景：需NTC温度监测或ID识别（选3-4Pin）；需SMBus/CAN通讯（选5Pin以上）；设备长度＜6mm（选1.25mm间距）；仅需表面贴装（SMT）工艺。
• ⚠️ 关键验证项：确认PCB焊盘共面度≤0.10mm（超差会导致虚焊）；确认回流焊峰值温度≤260℃（PA9T上限）；确认防呆键位方向正确（避免反装）；确认垂直插拔力≤30N（过大会损伤微型PCB）；确认绝缘电阻≥1000MΩ（低功耗场景必测）。

品控关键点（区别于通用参数的实战检验标准）

• 9.5mm长度CPK强制管控：壳体长度公差±0.05mm，CPK≥1.33方可放行；微型设备装配间隙仅0.2mm，超差会导致装配干涉或松动；每批次首件+每2小时巡检，重点检测注塑收缩率稳定性。
• 镀金层XRF抽检频次：每批次首件+每2小时巡检，确认接触区Au≥0.05μm、Ni≥2μm；直插端子垂直面电镀均匀性更难控制，需重点检测端子顶端与根部厚度一致性。
• 微动磨损复合测试：每批次抽3件做“1000次插拔+5g随机振动”复合测试，确认接触电阻≤15mΩ；若单独插拔或振动测试合格但复合测试失败，说明镀金层厚度或硬度不足，需调整电镀参数。
• MSL 2级时效管控：PA9T开封后72小时内必须完成焊接；直插结构热容大于弯插，吸湿物料更易在回流焊时产生气泡，超期物料需在80℃烘箱除湿8小时并做上板切片验证（空洞率＜5%）。
• 双针并联均流测试：每1000件抽3件做双针并联均流测试，确认两针电流偏差≤5%；若偏差＞10%，说明端子弹性不一致，需调整冲压模具或热处理参数。
• 防呆键位对称性验证：每批次首件+每2小时巡检，确认键位位于中心且两侧对称；若偏移＞0.1mm，会导致插拔力不均或单边磨损；建议使用视觉检测系统自动化筛查。
• 绝缘电阻+漏电流测试：每批次抽5件做绝缘电阻测试（≥1000MΩ@500VDC）+漏电流测试（＜0.01μA@3.3V）；若绝缘电阻＜500MΩ或漏电流＞0.1μA，说明PA9T吸湿或端子间距偏移，需调整注塑参数或模具精度。
