产品概述

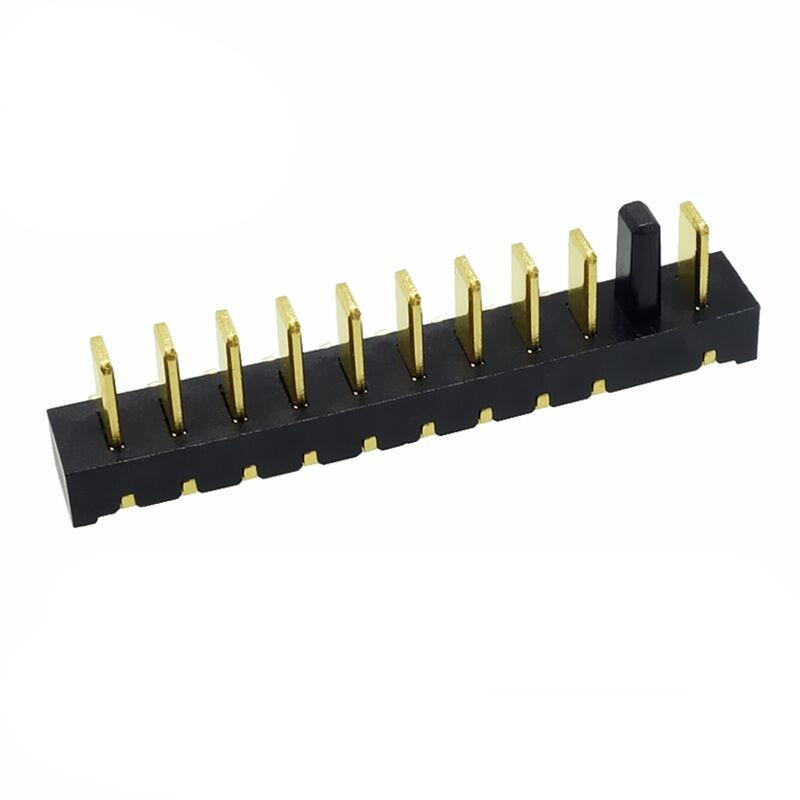

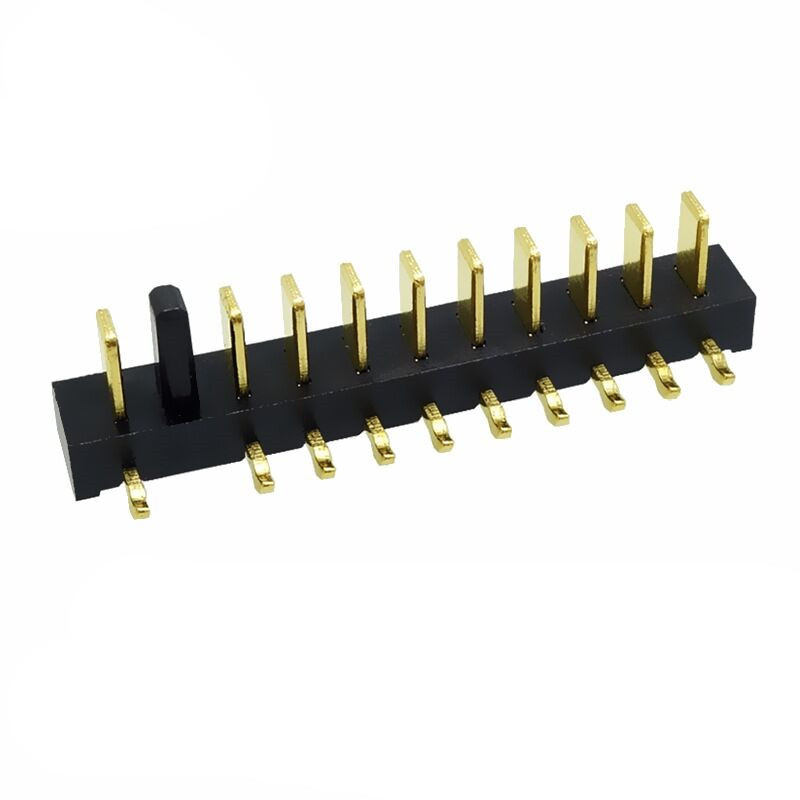

信音达 SYCBM02P10R4（PA9T镀金版）并非简单的“多针扩展版”，而是专为高功率密度设备保留完整动力+信号集成能力而设计的10Pin 90°弯插公座。该产品以29.5×4.0×8.0mm的极致三维尺寸，成为2.5mm间距系列中仍能承载“4P动力+2P温度+2P ID+2P CAN/SMBus通讯”全功能定义的最小物理单元——既避免8Pin方案牺牲冗余通道带来的扩展性不足，又消除12Pin以上在紧凑型设备中的空间浪费。配合PA9T基材（HDT≥310℃），可承受260℃无铅回流焊峰值温度不变形；接触区镀金工艺（Au 0.05-0.1μm over Ni）将接触电阻压至≤8mΩ，有效抑制油污/盐雾环境下的电化学腐蚀。单针5A载流、总载流50A，90°弯插结构配合左防呆键位，PCB轴向保持力≥80N、径向保持力≥60N，确保在高振动环境下长期可靠。这是工程师在“毫米级空间约束”与“高功率传输安全”双重刚性需求下的高集成度最优解。

为什么10Pin是“高功率密度临界点”？SYCBM02P10R4的不可替代性

• 完整动力+信号集成的最小物理载体：高功率设备需至少10个信号节点：4P动力（双并降阻）、2P温度（双冗余）、2P ID（双向识别）、2P CAN/SMBus（高速通讯）。8Pin方案被迫砍掉冗余通道，导致扩展性不足或单路过载风险；10Pin是守住高功率安全红线的最小针数，且29.5mm长度恰好嵌入电动工具电池包槽（典型内径30-32mm）、无人机动力模块接口（典型长度29-31mm）的结构极限。
• 29.5mm长度的“亚毫米级结构侵入度”最优解：相较12Pin（34.5mm）缩减15%，较14Pin（39.5mm）缩减25%；在紧凑型设备中，每减少1mm长度意味着电池容量可增加2-3%或主板布线通道增加1条。SYCBM02P10R4以29.5mm长度实现全功能集成，是“亚毫米级空间换高功率安全”博弈中的帕累托最优点。
• 左防呆结构的“物理级误插防护”：左侧凸起键位与母座凹槽精准匹配，强制单向插入，杜绝反接短路风险；相比电子防呆（依赖软件协议），物理防呆响应速度更快、可靠性更高，特别适合野外作业、工业现场等恶劣环境。
• 90°弯插结构的“垂直空间压缩”：相较于直插式公座，90°弯插设计使连接器高度方向占用从8.0mm降至4.0mm，节省50%垂直空间，为电池堆叠或散热风道预留宝贵空间；同时保持水平方向29.5mm紧凑布局，完美适配扁平化设备外壳。
• PA9T+镀金组合的“高功率环境鲁棒性”：高功率设备内部温升高、振动剧烈，PA9T HDT≥310℃确保260℃回流焊不变形；镀金层阻断油污/盐雾/冷凝水导致的电化学腐蚀，500次插拔后接触电阻漂移＜15%，而镀锡版在电动工具油污浸泡3个月后接触电阻常＞50mΩ，导致充电失败或过热。

垂直场景深度适配指南（超越通用描述的实战价值）

电动工具电池包：解决“高电流+强振动+油污侵蚀”三重挑战

• 痛点：电池包接口槽内径仅30-32mm，传统12Pin连接器占用过多空间挤压电池；用户作业时汗液+油污渗入，镀锡端子3个月内接触电阻飙升至100mΩ以上，充电断续或过热；强振动导致焊点疲劳开裂。
• SYCBM02P10R4解法：29.5mm长度完美嵌入槽体，为电池预留额外1.5mm径向空间，续航提升3%；镀金层阻断油污腐蚀，1000小时盐雾测试后接触电阻仍≤12mΩ；10Pin中4P动力并联承载20A峰值电流，2P温度双冗余监测防止过充，2P ID双向识别原装电池，2P CAN同步电量与固件升级，全功能无妥协；90°弯插结构降低重心，增强抗振性；左防呆杜绝反接短路。
• 避坑提示：电池包PCB建议采用沉铜加厚工艺（2oz铜厚）；动力针走线宽度≥2.0mm（2oz铜厚），信号针走线远离电机驱动线路；建议在输入端增加NTC热敏电阻监测温升，超60℃自动降流保护；因振动剧烈，需在结构上增加减震垫缓冲。

无人机动力模块：破解“高功率密度+高频信号干扰”可靠性难题

• 痛点：动力模块接口长度仅29-31mm，厚度≤4.0mm，传统连接器无法容纳；飞行时高频电机噪声易干扰CAN通讯；强气流冲击导致连接器松动。
• SYCBM02P10R4解法：29.5×4.0×8.0mm三维尺寸嵌入模块凹槽，厚度方向仅占4.0mm（含定位柱），模块主体仍可保留2mm壁厚保证强度；双定位柱穿透1.0mm PCB形成机械锁止，径向保持力≥60N，可承受飞行产生的周期性侧向载荷；10Pin中4P驱动无刷电机（20A RMS），2P THM监测电机温度防过热，2P ID识别电池型号，2P CAN传输飞控指令，满足ArduPilot/PX4开源飞控协议要求。
• 避坑提示：动力模块PCB建议使用高频板材（Dk≤3.5）；CAN走线需做90Ω差分阻抗匹配，远离电机驱动线路；建议在CAN线增加TVS管，抵抗静电放电（ESD ≥8kV）；因高频特性，需在装配工装设置限位防止插偏导致电感量偏移。

 工业手持设备：平衡“极致紧凑+工业级耐久性”矛盾

• 痛点：手持设备接口长度仅29-30mm，传统10Pin连接器长度超标；工业环境要求10年寿命，镀锡端子在粉尘+湿热环境下2年即腐蚀失效；频繁插拔导致端子磨损。
• SYCBM02P10R4解法：29.5mm长度精准匹配接口，装配间隙仅0.25mm；镀金层+PA9T低吸湿（0.25%）组合耐受粉尘+湿热环境，加速老化测试等效10年寿命后接触电阻仍≤15mΩ；10Pin中4P供电（5A持续），2P THM监测电池温度防过热，2P ID识别充电器，2P RS485传输数据，满足IEC 61010-1工业安规。
• 避坑提示：设备外壳需做IP65密封，避免冷凝水积聚；THM引脚需串联1kΩ限流电阻，防止短路引发过热；建议在RS485线增加气体放电管，抵抗雷击浪涌；因工业认证严苛，需提供全套RoHS/REACH/Halogen Free报告。

工程师选型决策树：何时必须选10Pin而非8/12Pin？

• ✅ 选10Pin的场景：设备长度≤32mm；需完整动力+信号集成（4P动力+2P温度+2P ID+2P通讯）；产品寿命≥5年且暴露于油污/湿热/振动环境；需多供应商备份且引脚定义通用。
• ❌ 不选10Pin的场景：仅需纯动力传输（选4-6Pin更经济）；需传输高速视频或冗余通道（选12-14Pin）；设备长度＞35mm且无空间限制（选12Pin提升扩展性）。
• ⚠️ 关键验证项：确认PCB焊盘共面度≤0.10mm（超差会导致虚焊）；确认回流焊峰值温度≤260℃（PA9T上限）；确认10Pin引脚定义与BMS芯片匹配（避免飞线）；确认左防呆键位方向正确（避免反装）。

品控关键点（区别于通用参数的实战检验标准）

• 29.5mm长度CPK强制管控：壳体长度公差±0.05mm，CPK≥1.33方可放行；紧凑型设备装配间隙仅0.25mm，超差会导致装配干涉或松动；每批次首件+每2小时巡检，重点检测注塑收缩率稳定性。
• 镀金层XRF抽检频次：每批次首件+每2小时巡检，确认接触区Au≥0.05μm、Ni≥2μm；高功率设备端子面积大，电镀均匀性更难控制，需重点检测端子根部与尖端厚度一致性。
• 厚板保持力破坏性测试：使用1.0mm PCB做轴向/径向拉拔测试，记录失效模式；若PCB撕裂占比＞30%，说明定位柱直径或过盈量过大，需调整模具或更换PCB基材。
• MSL 2级时效管控：PA9T开封后72小时内必须完成焊接；高功率设备PCB热容大，吸湿物料更易起泡，超期物料需在80℃烘箱除湿8小时并做上板切片验证（空洞率＜5%）。
• 四路并联电流均衡测试：每1000件抽3件做4P动力电流分配测试，确认四路电流偏差≤5%；若偏差＞10%，说明端子弹性不一致，需调整冲压模具或热处理参数。
• 左防呆键位方向验证：每批次首件+每2小时巡检，确认键位位于左侧（从正面看）；若方向错误，会导致与母座无法匹配或强行插入损坏端子；建议使用视觉检测系统自动化筛查。
