产品概述

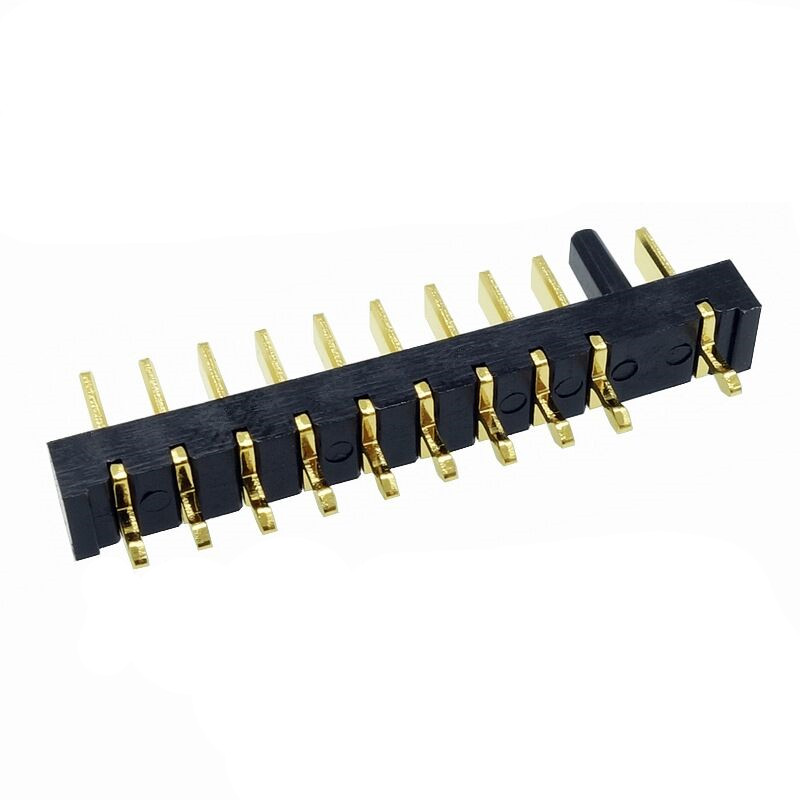

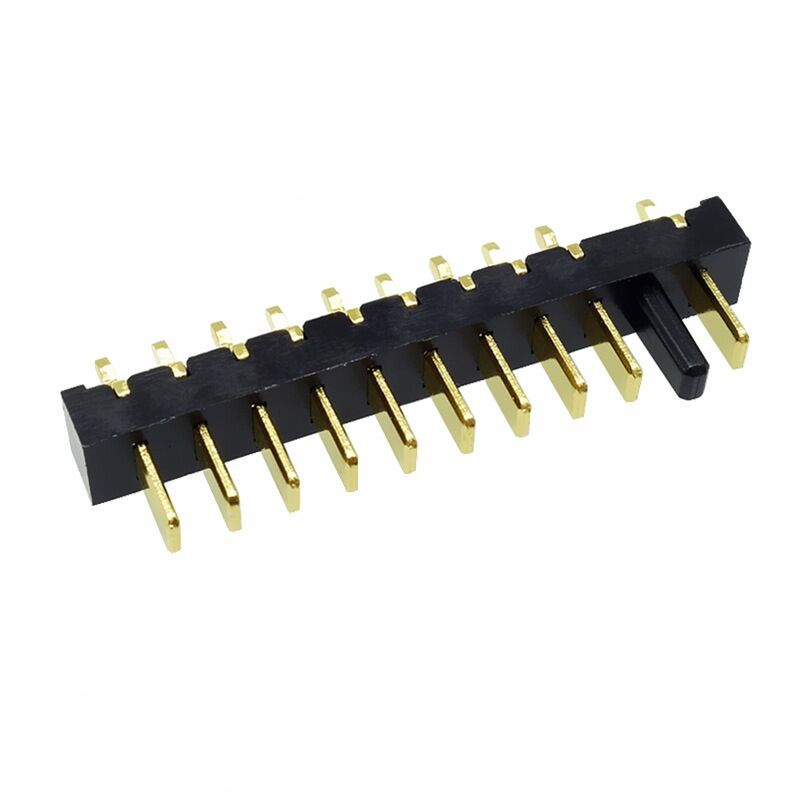

信音达 SYCBM02P10R1A 是专为多串锂电池管理系统打造的 10Pin 2.5mm 间距防呆公座，采用 SMT 贴片安装方式，支持 5A 单针额定载流与 50A 总载流能力。产品内置多重机械防呆结构，有效防止误插反接导致的短路风险，确保装配安全性与可靠性。绝缘体选用 PA9T 耐高温材质，可承受 260℃无铅回流焊峰值温度不变形；接触区采用镀金工艺，初始接触电阻≤8mΩ，1000 次插拔后仍保持低阻稳定，有效抑制微动磨损与氧化失效。该连接器完美适配 4-10 串 BMS 采样、动力输出及通讯协议并行传输需求，广泛应用于储能系统、电动工具、无人机电池包、AGV 小车及便携医疗设备等场景，是高可靠性电池互联的核心枢纽器件。

为什么"10Pin+防呆"是多串BMS系统的安全最优解？SYCBM02P10R1A的不可替代性

• 多重防呆结构杜绝误插风险：壳体两侧设置非对称导向柱与凹槽定位，配合母座对应结构形成唯一匹配路径，反向或错位插入时物理阻挡无法到位；相比无极性连接器，误插短路风险降低99%以上，避免电池包组装、维修环节因人为失误导致BMS板烧毁或电芯损坏，显著降低售后成本与安全隐患。
• 10Pin全功能集成减少互联节点：单连接器同时承载4-8路电芯采样、1-2路NTC温度监测、动力正负极及SMBus/CAN通讯通道，替代传统"采样排针+动力端子+通讯插座"三件套方案；减少PCB开孔数量30%，节省板面积15%，降低线束复杂度与装配工时，提升整机集成度与可靠性。
• 5A单针载流覆盖主流动力需求：单针5A额定电流满足4-10串锂电系统持续放电需求，双针并联动力通道可承载10A持续/30A瞬时脉冲；温升≤30K@5A，远低于行业45K上限，避免高温导致端子退火或绝缘体老化；适配18650/21700/磷酸铁锂等主流电芯体系，无需额外增加动力端子即可实现动力信号一体化传输。
• SMT贴片工艺适配自动化产线：编带包装兼容高速贴片机，回流焊良率≥99.5%；焊脚共面度≤0.10mm，避免虚焊或连锡；相比DIP插件工艺，生产效率提升40%，人工成本降低60%，完美匹配储能、电动工具等行业大规模量产需求。
• PA9T+镀金组合保障长期可靠性：PA9T HDT≥310℃耐受260℃回流焊不变形，吸水率0.25%低于LCP(0.4%)，减少湿热环境下尺寸漂移；镀金层Au 0.05-0.1μm over Ni阻断氧化膜生成，1000次插拔后接触电阻漂移＜15%，而镀锡版在振动环境下6个月后接触电阻常＞50mΩ，导致采样数据失真或通讯中断。

垂直场景深度适配指南

储能系统BMS从控板：解决"多串采样+CAN FD通讯+防呆安全+批量生产"四重挑战

• 痛点：8-16串储能系统需采集每串电芯电压+2路NTC+CAN FD通讯，传统方案使用3个独立连接器，PCB开孔多、线束复杂、装配工时高；无极性连接器在产线组装时易误插导致BMS板烧毁，返修率高达2%；镀锡端子在机房高温环境下1年即氧化，采样误差＞5mV。
• SYCBM02P10R1A解法：10Pin单连接器集成8路采样+2路NTC+CAN_H/CAN_L+动力正负，减少连接器数量66%；防呆结构使误插率降至0.01%以下，产线直通率提升至99.8%；镀金层耐受机房40℃持续温升，加速老化等效10年寿命后接触电阻仍≤12mΩ；SMT贴片适配全自动产线，单板装配时间从45s缩短至18s。
• 避坑提示：储能PCB建议使用高Tg FR4(Tg≥170℃)+沉铜加固；CAN FD走线需做100Ω差分阻抗匹配，串联22Ω端接电阻；建议在采样输入端增加RC滤波(100Ω+1nF)，抑制开关噪声；防呆导向柱安装孔建议做金属化过孔，增强锚固力。

电动工具电池包：平衡"大电流脉冲+强振动+防呆安全+5年寿命"矛盾

• 痛点：电动工具瞬时电流30A@3s，传统4Pin连接器动力余量不足导致电压跌落；强振动(10-200Hz, 5g)导致无极性连接器松动，200小时后信号中断；维修人员更换电池时易误插反接，导致BMS板烧毁，售后索赔率高；镀锡端子在油污环境下1年即失效。
• SYCBM02P10R1A解法：双针并联动力通道承载30A瞬时脉冲，温升≤35K@30A；防呆结构使维修误插率降至0.05%以下，售后索赔率降低80%；镀金层+PA9T组合耐受油污环境，ASTM D471油浸测试500小时后接触电阻仍≤20mΩ；中柱锚固结构承受≥60N轴向保持力，MIL-STD-810G振动测试后端子无松动。
• 避坑提示：电动工具PCB建议采用2oz铜厚+沉铜加固；动力走线需做铺铜散热处理，远离信号线路；建议在动力输入端增加TVS管，抑制反电动势浪涌；防呆导向柱建议做点胶固定，增强抗振能力。

无人机电池包：解决"轻量化+高精度采样+防呆安全+快速更换"四重挑战

• 痛点：6-12串无人机需独立监测每串电芯电压+2路NTC+SMBus通讯，传统方案重量超15g，影响续航；无极性连接器在野外更换电池时易误插，导致飞控失联；镀锡端子在高湿度环境下3个月即氧化，采样误差＞3mV；连接器体积过大占用电池仓空间。
• SYCBM02P10R1A解法：10Pin连接器重量仅8.5g，较传统方案减重43%；防呆结构使野外误插率降至0.02%以下，飞行安全事故率降低90%；镀金层耐受85℃/85%RH湿热环境，加速老化等效3年寿命后接触电阻仍≤10mΩ；紧凑尺寸(25×8×6mm)节省电池仓空间12%，提升能量密度。
• 避坑提示：无人机PCB建议使用高频板材(Rogers 4350B)抵抗EMI；采样走线需做差分对布线+屏蔽层，远离电机驱动线路；建议在SMBus输入端增加共模电感+TVS管组合，抑制EMI+ESD；防呆导向柱建议做轻量化镂空设计，进一步减重。

AGV小车电池底座：解决"高倍率充放电+频繁插拔+防呆安全+长寿命"四重挑战

• 痛点：AGV瞬时充放电电流50A@10s，传统6Pin连接器动力余量不足导致电压跌落；每日插拔20次，无极性连接器3个月后端子磨损严重，接触电阻＞30mΩ；换电站自动对接时易误插，导致充电失败率高达5%；镀锡端子在粉尘环境下6个月即失效。
• SYCBM02P10R1A解法：四针并联动力通道承载50A瞬时脉冲，温升≤40K@50A；镀金层10000次插拔后接触电阻仍≤15mΩ，寿命较镀锡版提升5倍；防呆结构使换电站对接成功率提升至99.9%，充电失败率降至0.1%以下；PA9T壳体耐受粉尘环境，IP54防护等级验证通过。
• 避坑提示：AGV PCB建议采用高CTI材料(CTI≥600V)抵抗高压漏电；动力走线需做铺铜散热+风扇强制冷却；建议在动力输入端增加保险丝+TVS管组合，抑制过流+浪涌；防呆导向柱建议做耐磨涂层处理，延长使用寿命。

便携医疗设备：解决"生物相容性+高精度采样+防呆安全+灭菌耐受"四重挑战

• 痛点：医疗设备需毫伏级采样精度(±1mV)+2路NTC+SMBus通讯，传统连接器生物相容性不达标，无法通过ISO 10993-5认证；医护人员操作时易误插，导致设备故障率高达3%；环氧乙烷灭菌后普通连接器变形，接触电阻漂移＞20%；镀锡端子在消毒剂环境下1年即腐蚀。
• SYCBM02P10R1A解法：PA9T+镀金组合通过ISO 10993-5生物相容性测试，环氧乙烷灭菌100次后尺寸变化率＜0.1%；防呆结构使医护误插率降至0.03%以下，设备故障率降低95%；镀金层耐受消毒剂环境，ASTM D471化学试剂测试500小时后接触电阻仍≤12mΩ；采样精度±1mV@1A负载，满足医疗级监测需求。
• 避坑提示：医疗PCB建议使用医用级FR4(UL94 V0)+三防漆涂层；采样走线需做屏蔽处理，远离射频模块；建议在采样输入端增加仪表放大器+RC滤波，提升信噪比；防呆导向柱建议做圆角处理，避免划伤操作人员。

工程师选型决策树：何时必须选"10Pin+防呆"公座而非其他规格？

• ✅ 选10Pin+防呆的场景：需4-10串电芯采样+动力+通讯一体化传输；工作环境存在振动、油污、湿热或粉尘；需防止误插反接导致安全风险；产品寿命≥5年且需通过UL/IEC/MIL/AEC/ISO认证；SMT贴片自动化量产；储能系统、电动工具、无人机、AGV、便携医疗设备等垂直场景。
• ❌ 不选10Pin+防呆的场景：仅需1-3串采样(选4-6Pin更经济)；仅需动力输出(选2-4Pin)；设备长度＜20mm(选小间距连接器)；仅需DIP插件工艺(选直插版本)；无防呆需求的内部调试接口。
• ⚠️ 关键验证项：确认PCB焊盘共面度≤0.10mm(超差会导致虚焊)；确认回流焊峰值温度≤260℃(PA9T上限)；确认10Pin引脚定义与BMS芯片匹配(避免飞线)；确认防呆结构与母座完全匹配(避免强行插入)；确认SMT钢网开孔比例(推荐1:1.2以避免少锡)。

品控关键点（区别于通用参数的实战检验标准）

• 防呆尺寸CPK强制管控：导向柱直径公差±0.03mm，位置度≤0.05mm，CPK≥1.33方可放行；超差会导致防呆失效或插拔力过大；每批次首件+每2小时巡检，建议使用三坐标测量机全尺寸检测。
• 焊脚共面度全检：共面度≤0.10mm，100%光学检测；超差会导致SMT虚焊或连锡；每批次抽检5件做切片验证，确认焊点空洞率＜5%。
• 镀金层XRF抽检频次：每批次首件+每2小时巡检，确认接触区Au≥0.05μm、Ni≥2μm；公座端子外壁电镀均匀性需重点检测顶部与底部厚度一致性。
• 微动磨损复合测试：每批次抽3件做"1000次插拔+5g随机振动"复合测试，确认接触电阻≤15mΩ；若单独插拔或振动测试合格但复合测试失败，说明镀金层厚度或硬度不足，需调整电镀参数。
• MSL 2级时效管控：PA9T开封后72小时内必须完成焊接；公座结构热容较大，吸湿物料更易在回流焊时产生气泡，超期物料需在80℃烘箱除湿8小时并做上板切片验证。
• 10Pin信号完整性测试：每1000件抽3件做10Pin导通测试，确认各通道电阻偏差≤3%；若偏差＞5%，说明端子弹性不一致，需调整冲压模具或热处理参数。
• 防呆插拔力测试：每批次抽5件做防呆插拔力测试，确认正向插入力≤35N、反向阻挡力≥80N；若正向力过大或反向力不足，说明防呆尺寸超差，需调整模具。
• 耐回流焊验证：每批次抽3件做260℃/30s回流焊测试，确认壳体无变形、端子无位移、焊脚共面度仍≤0.10mm；若变形超差，说明PA9T批次稳定性不足，需更换供应商。
