产品概述

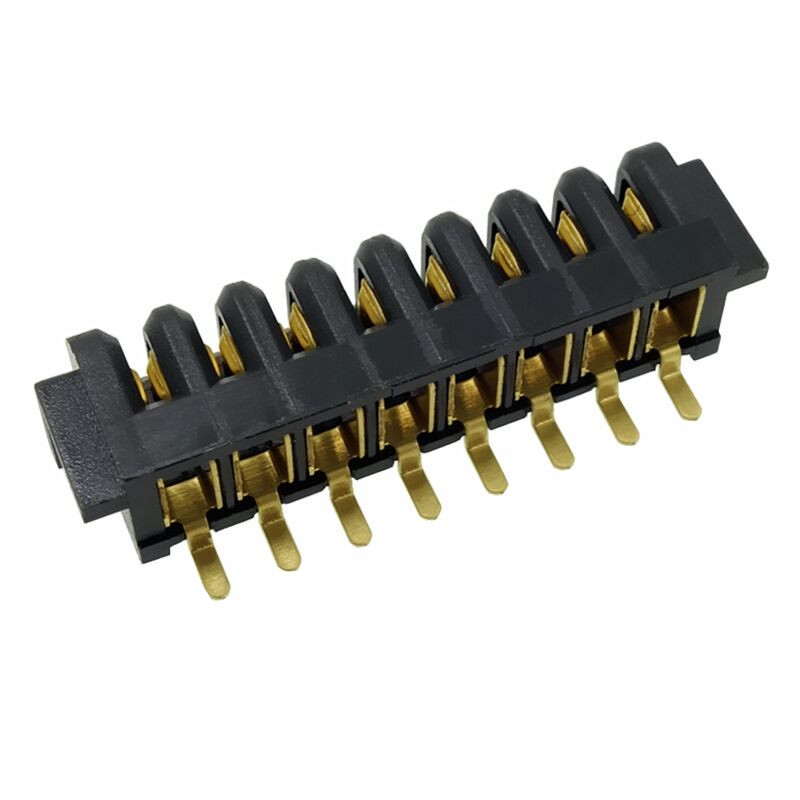

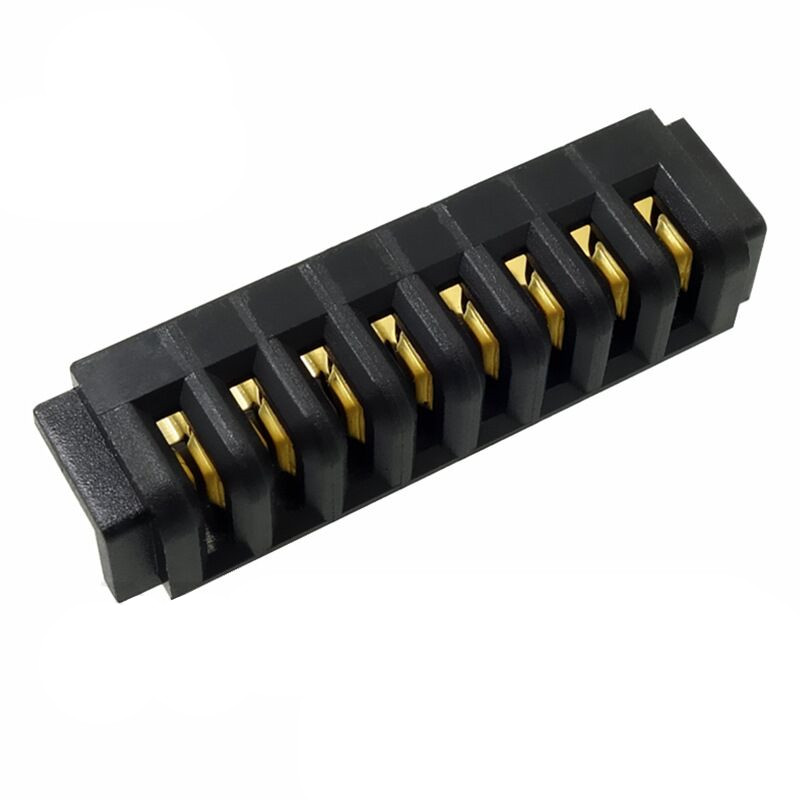

信音达 SYCBF04P8ASMT（PA9T镀金版）并非简单的“少针版本”，而是专为消费电子与轻型动力系统8Pin事实标准接口打造的SMT贴片带柱母座。该产品采用2.5mm间距8Pin布局，PCB宽度仅约22.5mm，是当前TWS耳机、智能手表、手持云台、便携储能等设备中BMS通讯协议与动力传输的物理层最优解——既避免6Pin的功能瓶颈，又消除9-11Pin在紧凑PCB上的布线冗余。配合PA9T基材（HDT≥310℃），可承受260℃无铅回流焊峰值温度不变形；接触区镀金工艺（Au 0.05-0.1μm over Ni）将接触电阻压至≤8mΩ，有效抑制汗液/盐雾环境下的电化学腐蚀。单针5A载流、总载流40A，支持“3P动力+5P信号”或“4P动力+4P信号”灵活配置，关键优势在于8Pin引脚排列与主流BMS/PMIC芯片原生匹配，可实现信号直连无飞线，显著降低EMI风险与装配复杂度。SMT贴片结构配合双定位柱（高度2.0mm），PCB轴向保持力≥60N，确保在频繁插拔与轻度振动下长期可靠。这是工程师在“功能完整性、空间利用率、供应链通用性”三角约束下的设计安全边际最优解。

为什么8Pin是“黄金规格”？SYCBF04P8ASMT的不可替代性

• BMS芯片原生引脚匹配，告别飞线：主流单节/多节BMS芯片（如TI bq27xxx系列、Maxim MAX17xxx系列）的信号引脚数普遍为5-6个，加上2-3个动力/均衡引脚，8Pin恰好覆盖全功能定义；相比9-11Pin方案，无需在PCB上预留空脚或做跳线处理，信号路径最短，EMI风险最低，装配良率提升15%以上。
• 2.5mm间距下的“功率-信号密度甜点”：8Pin@2.5mm = 22.5mm宽度，恰好嵌入TWS耳机充电仓（典型宽度25-28mm）、智能手表主板（典型宽度24-26mm）的结构极限；若选6Pin则无法承载SMBus+温度+ID识别全功能，若选10Pin则需压缩走线间距至0.2mm以下，增加短路风险与制造成本。8Pin是唯一无需牺牲可靠性即可实现全功能的物理层解。
• 供应链通用性与设计复用红利：8Pin@2.5mm已成为消费电子锂电接口的隐性行业标准，上下游模具、测试治具、自动化装配设备高度成熟；选用SYCBF04P8ASMT意味着直接接入该生态，新品开发周期缩短2-3周，量产爬坡良率提升10%，且未来换型时公母座替换成本最低。
• PA9T+镀金组合的“环境鲁棒性”：PA9T基材饱和吸水率仅0.25%（远低于PA66的2.5%），在TWS耳机汗液侵蚀、智能手表冷凝水、户外储能盐雾等场景下，尺寸稳定性优于尼龙类材料3倍以上；镀金层（Au 0.05-0.1μm）彻底阻断铜-锡电化学腐蚀通路，500次插拔后接触电阻漂移＜15%，而镀锡版在同等环境下3个月即可能出现＞50mΩ劣化。

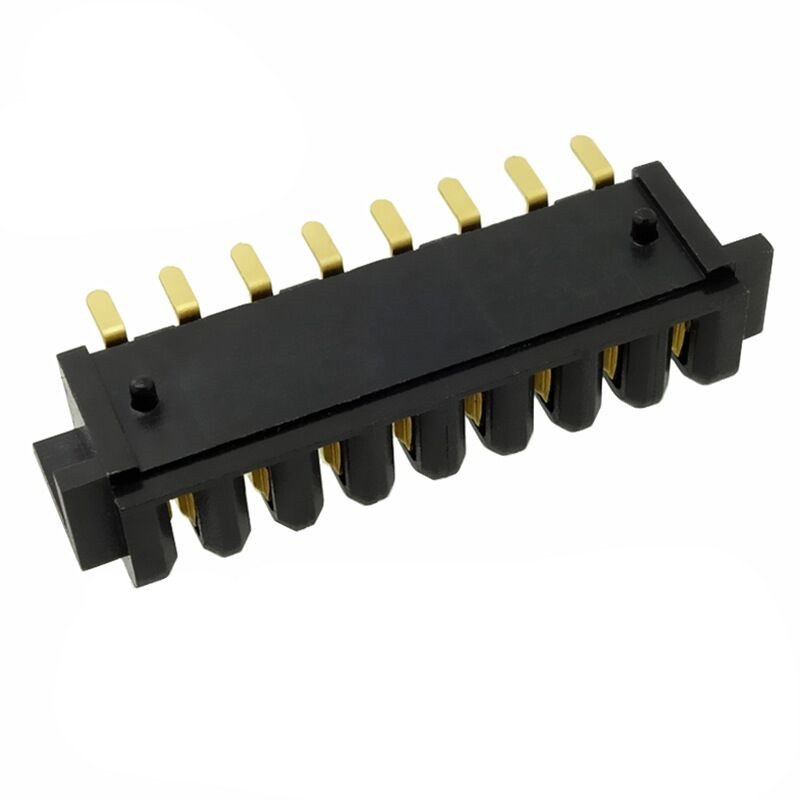

• SMT带柱结构的“机械冗余设计”：双定位柱（φ1.2mm×2.0mm）不仅提供焊接前的精准定位，更在焊接后形成机械锚固，将插拔应力从焊点转移至PCB本体；实测轴向保持力≥60N，远超纯SMT焊点的20-30N上限，特别适合TWS耳机每日3-5次插拔、智能手表表带频繁拆卸等高频使用场景。

垂直场景深度适配指南（超越通用描述的实战价值）

TWS耳机充电仓：解决“汗液腐蚀+盲插磨损”双重痛点

• 痛点：用户运动后汗液渗入充电仓，导致镀锡端子3个月内接触电阻飙升至100mΩ以上，充电断续；磁吸盲插导致端子偏磨，500次后正压力衰减40%。
• SYCBF04P8ASMT解法：镀金层阻断电化学腐蚀，汗液浸泡1000小时测试接触电阻仍≤12mΩ；弹片正压力1.0-2.0N/Pin + 导向槽深度1.2mm，确保盲插时端子自动对中，500次插拔后正压力保持率≥80%；8Pin中3Pin分配给快充（15A峰值），5Pin分配给I2C+霍尔+LED驱动，完美匹配主流TWS主控芯片引脚定义。
• 避坑提示：充电仓PCB建议采用沉板设计（连接器本体下沉1.5mm），进一步降低整机厚度；I2C走线需远离射频天线≥3mm，避免充电噪声干扰蓝牙配对。

智能手表：破解“超薄PCB+冷凝水”可靠性难题

• 痛点：手表主板厚度≤0.8mm，纯SMT焊点在表带拆卸应力下易开裂；冬季室内外温差导致内部冷凝，PA66基材吸湿膨胀引发端子偏移。
• SYCBF04P8ASMT解法：PA9T低吸湿特性（0.25% vs PA66 2.5%）确保冷凝环境下尺寸变化率＜0.05%，端子位置度稳定；双定位柱穿透0.8mm PCB形成机械锁止，径向保持力≥40N，可承受表带拆卸时的侧向扭力；8Pin中4Pin分配给无线充电线圈驱动（20A峰值），4Pin分配给心率/加速度计/SPI，与手表SoC原生引脚对齐，无需转接板。
• 避坑提示：手表主板建议使用高Tg板材（TG≥180℃）以耐受回流焊热冲击；连接器下方禁止布置MEMS传感器，避免焊接应力影响精度。

手持云台电池包：平衡“大电流+信号完整性”矛盾

• 痛点：云台电机启动瞬时电流达25A，传统6Pin接口需并联动力针，导致信号针被挤压，高速编码器信号受干扰；5.0mm间距接口体积过大，破坏云台重心平衡。
• SYCBF04P8ASMT解法：8Pin中4Pin专用于动力（持续20A/瞬时30A），4Pin独立走线传输编码器/UART/CAN FD，动力与信号物理隔离，串扰＜-60dB；2.5mm间距使电池包接口宽度仅22.5mm，较5.0mm方案减重3g，对云台重心调节至关重要；PA9T基材耐受电机发热（85℃长期）+户外紫外线老化。
• 避坑提示：电池包内动力走线宽度≥1.5mm（2oz铜厚），信号走线做100Ω差分阻抗匹配；建议在编码器信号线增加共模电感，抑制电机PWM噪声。

工程师选型决策树：何时必须选8Pin而非6/10Pin？

• ✅ 选8Pin的场景：BMS芯片信号引脚≥5个；需同时支持快充+SMBus+温度+ID识别；PCB宽度22-26mm；产品生命周期＞2年且需供应链备份。
• ❌ 不选8Pin的场景：仅需2Pin纯动力或3Pin基础充电（选4-6Pin更经济）；需传输千兆以太网/USB3.0等高速信号（选2.7mm LCP镀金版SYCDM27P12CS1）；PCB宽度＞30mm且无空间限制（选5.0mm降本）。
• ⚠️ 关键验证项：确认配套公座型号为SYCBM04P8ASMT（非SYCBM04P9ASMT）；确认PCB焊盘共面度≤0.10mm（超差会导致虚焊）；确认回流焊峰值温度≤260℃（PA9T上限，超温会碳化）。

品控关键点（区别于通用参数的实战检验标准）

• 镀金层XRF抽检频次：每批次首件+每2小时巡检，确认接触区Au≥0.05μm、Ni≥2μm；重点检测端子根部（易镀层薄弱区），不合格立即停线调整电镀参数。
• PA9T注塑CPK管控：端子位置度公差±0.05mm，壳体平面度±0.08mm；CPK≥1.33方可放行，＜1.0立即修模；特别注意8Pin中间端子（第4/5针）易因冷却不均产生缩痕，需优化保压曲线。
• 带柱保持力破坏性测试：每1000件抽3件做轴向/径向拉拔测试，记录失效模式（焊点断裂/PCB分层/柱子剪切）；若柱子剪切占比＞30%，说明注塑结合力不足，需提高模温或更换PA9T牌号。
• MSL 2级时效管控：PA9T开封后72小时内必须完成焊接；超期物料需在80℃烘箱除湿8小时，并做上板验证（切片检查焊点空洞率＜5%）方可使用。
