产品概述

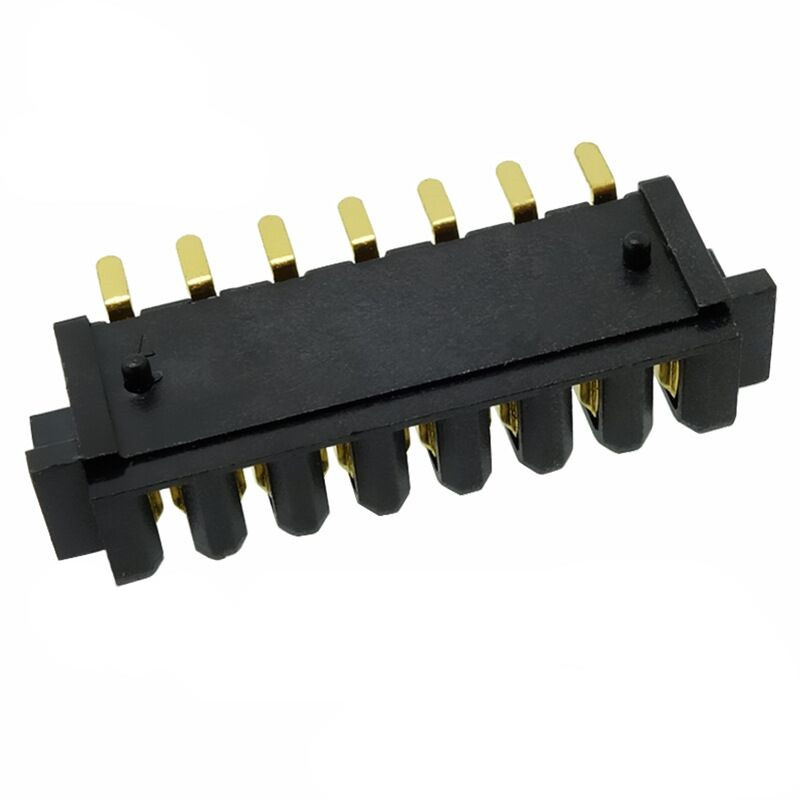

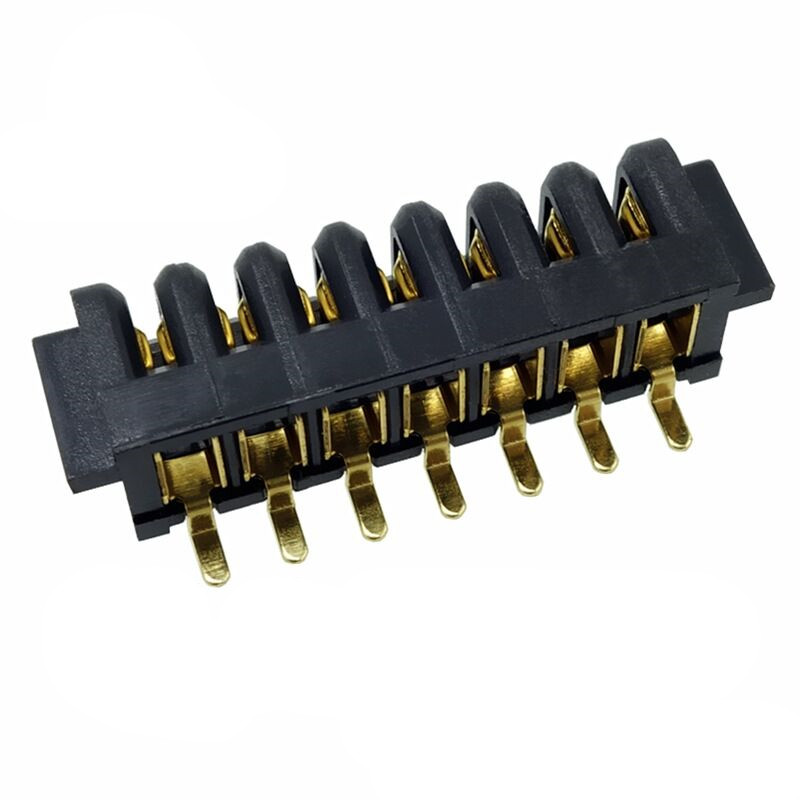

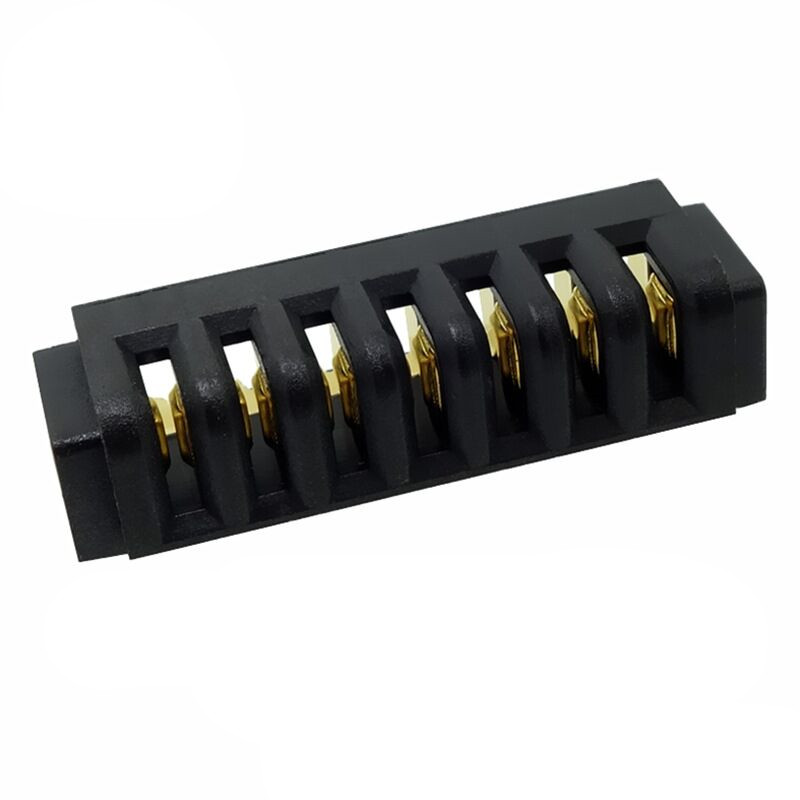

信音达 SYCBF04P7ASMT（PA9T镀金版）是一款专为基础功率密度5A级动力/中低速信号混合传输+高温SMT制程场景设计的7Pin极致微型化锂电池连接器母座（SMT贴片带柱款）。该产品采用2.5mm标准间距+7Pin优化针数设计，PCB占用宽度仅约19mm，较传统5.0mm 7Pin方案节省40%空间，较同系列8Pin版本再缩减15%，为智能穿戴、微型无人机、便携医疗仪等极致紧凑空间提供高效互连可能；配合PA9T高性能基材，热变形温度≥310℃（1.8MPa），可承受260℃无铅回流焊峰值温度（10-30s）不变形、不起泡、不翘曲。关键升级：接触区域采用镀金工艺（Au 0.05-0.1μm over Ni），大幅降低接触电阻至≤8mΩ，显著提升抗氧化与抗微动腐蚀能力，确保5A大电流与MHz级中低速信号的双重稳定传输。单针额定载流5A，总载流35A，支持“3Pin动力+4Pin信号”或“4Pin动力+3Pin信号”灵活配置。SMT贴片结构配合双定位柱（高度2.0mm），PCB轴向保持力≥60N、径向保持力≥40N，可承受日常插拔与轻度振动应力。特别适配智能手环主控板、微型无人机电池座、便携医疗检测仪传感器口、工业IoT模块等对“极致小型化+基础功率+260℃制程+高可靠性”有刚性需求的应用场景，是轻量化5A级2.5mm间距SMT锂电互连解决方案的首选。

PA9T镀金版5A级2.5mm间距7Pin母座专属核心优势

• 2.5mm标准间距7Pin+40%空间节省：端子中心距2.5mm，7Pin总宽度仅约19mm（5.0mm 7Pin约为35mm），PCB占用面积减少40%；相较同系列8Pin版本（22.5mm）再缩减15%，为智能手环表带接口、微型无人机机身等极限空间提供高密度互连可能；同时保持2.5mm安全间距，爬电距离≥1.8mm，满足IPC-2221B对5A载流的安规要求。
• 5A单针载流+35A总功率：单针持续载流5A（温升≤30K@25℃），7针并联可达35A；支持“3Pin动力+4Pin信号”或“4Pin动力+3Pin信号”灵活配置，实现微型无人机电机驱动、电池状态监测、通讯协议同口集成；相比传统5.0mm方案，在相同空间内功率密度提升40%。
• PA9T基材耐260℃回流焊+低吸湿率：热变形温度≥310℃（1.8MPa），熔点305℃，可承受260℃无铅回流焊峰值温度（10-30s）不软化、不起泡、不翘曲；饱和吸水率仅0.25%，湿度敏感等级MSL 2，无需烘烤即可直接上线，避免吸湿导致焊接爆裂或尺寸膨胀影响贴片精度。
• 镀金触点低阻抗+抗微动腐蚀：接触区域镀金层（Au 0.05-0.1μm）配合镍底层（Ni 2-3μm），初始接触电阻≤8mΩ（优于镀锡版的15mΩ）；金层化学性质稳定，有效防止硫化、氧化及微动磨损产生的氧化膜，确保在低频插拔或长期静置后仍能保持优异导通性能，特别适合传输中低速数字信号或模拟信号。
• SMT贴片带柱+高保持力：支持SMT回流焊工艺，适应自动化大规模生产；双定位柱高度2.0mm，深入PCB板内形成机械锚固，PCB轴向保持力≥60N、径向保持力≥40N，可承受日常插拔应力与轻度振动；SMT焊盘设计符合IPC-7351B标准，焊接后共面度≤0.10mm。
• 弹片式接触+长效可靠：弹片正压力1.0-2.0N/Pin，确保稳定接触；镀金层厚度0.05-0.1μm，底层镍阻挡层2-3μm，500次插拔后接触电阻变化率＜20%；导向槽深度1.2mm支持盲插操作，避免带电插拔产生电弧损伤。

垂直场景PA9T镀金版5A级2.5mm 7Pin母座应用指南

智能手环主控板：

• 3Pin承载15A快充电流+4Pin传输蓝牙/心率/加速度计信号，实现手环快速充电、无线通讯、生物传感同口集成；2.5mm紧凑间距布局适配手环主板宽度＜22mm的极致空间；PA9T基材耐受人体汗液腐蚀+260℃回流焊制程；镀金触点抵抗汗液电解质腐蚀，确保心率信号零失真；5A单针载流满足快充峰值电流需求。
• PCB布局提示：主板需采用柔性电路板（FPC）或超薄FR-4（厚度≤0.6mm）；动力针焊盘加散热铜箔；信号线需做50Ω单端阻抗匹配；建议在蓝牙天线附近增加屏蔽罩；连接器下方禁止布置热敏电阻等温度敏感器件；因空间极限，需在结构设计上预留连接器避让凹槽。

微型无人机电池座：

• 3Pin承载15A放电电流+4Pin传输UART/电压/温度信号，实现无人机动力输出与飞控通讯同口集成；2.5mm紧凑间距布局适配微型无人机机身内部高密度布线；PA9T基材耐受高空低温（-40℃）与电机发热（85℃）双重极端环境；镀金触点抵抗起降振动与盐雾腐蚀，确保飞控通讯可靠；弹片结构适应电池包装配公差，避免因壳体变形导致接触不良。
• PCB布局提示：飞控板需采用高频板材（Dk≤3.5）；动力针走线宽度≥1.5mm（2oz铜厚），信号针走线远离电机驱动线路；建议增加气体放电管保护UART线免受雷击浪涌；外壳需做IP54密封，避免雨水侵入；因振动剧烈，需在结构上增加减震垫缓冲。

 便携医疗检测仪传感器口：

• 2Pin承载10A供电电流+5Pin传输SPI/ADC/GPIO信号，实现传感器供电与高精度数据采集同口完成；2.5mm紧凑间距布局适配手持设备内部高密度布线；PA9T基材通过ISO 10993-5细胞毒性测试，生物相容性合格；镀金触点确保微弱生物电信号传输无失真；5A单针载流满足设备待机与峰值负载需求。
• PCB布局提示：医疗板需使用医疗级FR-4材料（CTI≥600V）；初级侧与次级侧间增加Y电容接地；建议增加自恢复保险丝保护过流；设备外壳需做抗菌涂层处理，符合FDA 21 CFR 177.1520食品接触材料规范；弹片结构需通过可用性测试，确保戴手套操作仍可顺畅插拔。

 工业IoT传感器模块：

• 2Pin承载10A供电电流+5Pin传输LoRa/I2C/GPIO信号，实现传感器供电与数据采集同口完成；2.5mm紧凑间距布局适配工业现场紧凑型传感器外壳；PA9T基材耐受工厂油污、粉尘、振动环境；镀金触点抵抗长期暴露导致的硫化氧化，确保通讯可靠；弹片结构适应模块频繁拆装，500次寿命满足工业维护需求。
• PCB布局提示：传感器板需采用高CTI板材（CTI≥600V）；动力针走线宽度≥1.2mm（1oz铜厚），信号针走线远离变频器噪声源；建议增加气体放电管保护通讯线免受雷击浪涌；外壳需做IP65密封，避免冷凝水积聚；因针数多，需在装配工装设置限位防止插偏。

工程师避坑指南（PA9T镀金版5A级2.5mm 7Pin母座专属）

• ❌ 严禁将母座与非配套公座混用：SYCBF04P7ASMT必须与对应公座配对（如SYCBM04P7ASMT）；强行插入其他型号公座会导致壳体破裂、端子变形或短路；采购时需核对型号后缀“04P7”标识，避免与8Pin/9Pin或其他系列混淆。
• ✅ PA9T注塑公差强制管控：2.5mm间距对模具精度要求较高，端子位置度公差±0.05mm，壳体平面度公差±0.08mm；每批次首件必须做CPK验证，确认关键尺寸公差±0.05mm内；若超差，立即停线排查模具磨损或注塑参数漂移。
• ✅ 回流焊温度曲线验证：预热区150℃±10℃（60-90s），恒温区200℃±5℃（60-90s），回流区260℃±5℃（10-30s），冷却区速率≤4℃/s；PA9T虽耐260℃，但长时间高温仍会导致尺寸微变；每批次首件需做尺寸CPK验证，确认焊接后端子共面度≤0.10mm。
• ✅ 镀金层厚度验证：每批次抽检X-Ray Fluorescence (XRF) 测试，确认接触区金层厚度≥0.05μm（或按规格书要求）；若金层过薄，抗氧化能力不足；若过厚，成本增加且易产生脆性断裂；同时确认镍底层厚度≥2μm，防止铜扩散。
• ✅ 母端弹片正压力测试：每1000件抽检弹片正压力（1.0-2.0N/Pin），超标立即调整模具或热处理参数；正压力过低导致接触不稳定，过高导致插拔力过大、磨损加剧；500次插拔后正压力保持率≥75%为合格。
• ✅ 7Pin vs 8Pin选型决策树：若应用场景空间极度受限（如智能手环、微型无人机）、且7Pin已满足功能需求，则优先选7Pin版SYCBF04P7ASMT以进一步节省空间与重量；若需额外信号通道或冗余设计，则选8Pin版SYCBF04P8ASMT；两者电气性能与安全等级完全一致，仅针数与尺寸差异。
• ✅ 混合布线EMC验证：动力针与信号针在PCB内层走线间距≥0.4mm，表层走线间距≥0.6mm；禁止动力线与信号线平行走线超过6mm，避免串扰干扰中低速信号；2.5mm版因针距较小，布线难度略高，建议使用SI仿真工具验证信号完整性。
• ✅ 存储与MSL管控：PA9T为MSL 2级，需在开封后72小时内完成焊接；未使用完的物料需真空包装+干燥剂保存；若超期，需在80℃烘箱除湿8小时后再上线，避免吸湿导致回流焊起泡。
