产品概述

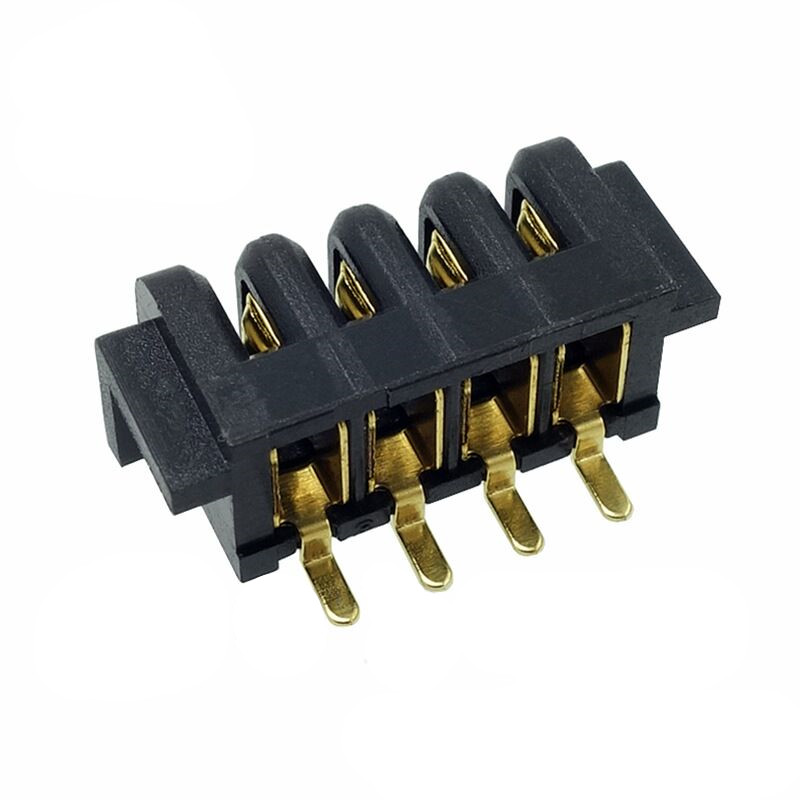

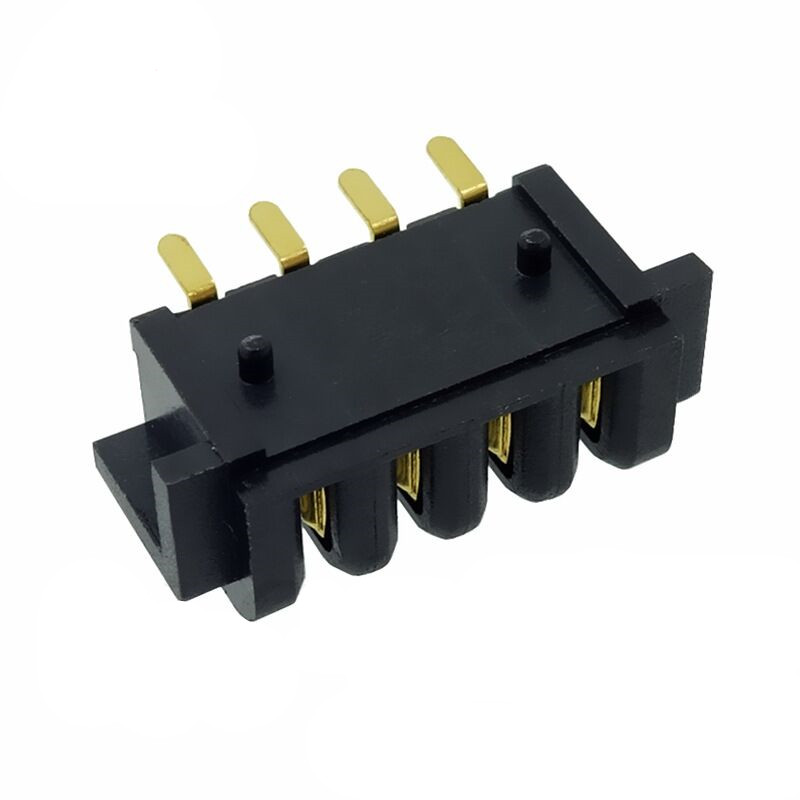

信音达 SYCBF04P4ASMT（PA9T镀金版）并非简单的“少针缩水版”，而是专为亚毫米级空间压榨型设备保留纯动力传输功能而设计的4Pin SMT贴片带柱母座。该产品以11.5×6.5×5.7mm的极致三维尺寸，成为2.5mm间距系列中仍能承载“2P正极+2P负极”双路并联大电流传输的最小物理单元——既避免3Pin方案牺牲电流冗余带来的温升风险，又消除5Pin以上在微型设备中的空间冗余。配合PA9T基材（HDT≥310℃），可承受260℃无铅回流焊峰值温度不变形；接触区镀金工艺（Au 0.05-0.1μm over Ni）将接触电阻压至≤8mΩ，有效抑制汗液/盐雾环境下的电化学腐蚀。单针5A载流、总载流20A（双并），SMT贴片结构配合双定位柱（高度2.0mm），PCB轴向保持力≥60N，确保在频繁插拔与轻度振动下长期可靠。这是工程师在“亚毫米级空间约束”与“大电流稳定传输”双重刚性需求下的纯动力最优解。

为什么4Pin是“纯动力临界点”？SYCBF04P4ASMT的不可替代性

• 双路并联大电流传输的最小物理载体：纯动力传输需至少4个信号节点：2P正极+2P负极（并联降阻）。3Pin方案被迫单路传输，导致接触电阻翻倍、温升超标；4Pin是守住大电流安全红线的最小针数，且11.5mm宽度恰好嵌入TWS充电仓主触点槽（典型内径11-12mm）、智能戒指无线充线圈接口（典型宽度11-13mm）的结构极限。
• 11.5mm宽度的“亚毫米级结构侵入度”最优解：相较5Pin（14mm）缩减18%，较6Pin（16.5mm）缩减30%；在微型设备中，每减少1mm宽度意味着电池容量可增加2-3%或主板布线通道增加1条。SYCBF04P4ASMT以11.5mm宽度实现双路并联大电流，是“亚毫米级空间换大电流安全”博弈中的帕累托最优点。
• PA9T+镀金组合的“微型设备环境鲁棒性”：微型设备散热差、内部温升高，PA9T HDT≥310℃确保260℃回流焊不变形；镀金层阻断汗液/皮脂/冷凝水导致的电化学腐蚀，500次插拔后接触电阻漂移＜15%，而镀锡版在TWS充电仓汗液浸泡3个月后接触电阻常＞50mΩ，导致充电失败或过热。
• SMT带柱结构的“微型PCB机械冗余”：微型设备PCB厚度常≤0.6mm，纯SMT焊点抗剪切力弱；双定位柱（φ1.2mm×2.0mm）穿透薄板形成机械锚固，径向保持力≥40N，可承受TWS耳机每日5-10次插拔、智能戒指佩戴时的侧向扭力，避免焊点疲劳开裂。
• 引脚定义通用性与多场景兼容：4Pin@2.5mm已成为微型锂电纯动力接口的隐性基础标准，引脚排列（2P+/2P-）被主流快充协议原生支持；选用SYCBF04P4ASMT意味着直接接入该生态，无需定制转接板，且未来切换供应商时仅需验证机械尺寸，电气定义零修改。

垂直场景深度适配指南（超越通用描述的实战价值）

TWS耳机充电仓主触点：解决“腔体极限+大电流温升”双重挑战

• 痛点：充电仓主触点槽内径仅11-12mm，传统5Pin连接器占用过多空间挤压电池；用户运动后汗液渗入，镀锡端子3个月内接触电阻飙升至100mΩ以上，充电断续或过热。
• SYCBF04P4ASMT解法：11.5mm宽度完美嵌入槽体，为电池预留额外1.5mm径向空间，续航提升3%；镀金层阻断汗液腐蚀，1000小时盐雾测试后接触电阻仍≤12mΩ；4Pin中2P+并联承载10A峰值电流，2P-并联承载10A峰值电流，双路分流降低单针温升≤25K，满足QC3.0/PD快充协议要求。
• 避坑提示：充电仓PCB建议采用沉铜加厚工艺（2oz铜厚）；正负极走线需对称布局避免电流偏载；建议在输入端增加NTC热敏电阻监测温升，超60℃自动降流保护。

智能戒指无线充线圈接口：破解“超薄戒圈+高频大电流”可靠性难题

• 痛点：戒圈无线充接口宽度仅11-13mm，厚度≤2.5mm，传统连接器无法容纳；佩戴时手指弯曲产生持续侧向应力，纯SMT焊点3个月内疲劳开裂；高频大电流易引发涡流损耗发热。
• SYCBF04P4ASMT解法：11.5×6.5×5.7mm三维尺寸嵌入戒圈凹槽，厚度方向仅占5.7mm（含定位柱），戒圈主体仍可保留2mm壁厚保证强度；双定位柱穿透0.6mm FPC形成机械锁止，径向保持力≥40N，可承受手指弯曲产生的周期性侧向载荷；4Pin中2P+驱动无线充电线圈（8A RMS），2P-回路，双路并联降低交流阻抗，减少涡流发热。
• 避坑提示：戒圈FPC建议使用高挠性材料（弯折半径≥1mm）；连接器下方禁止布置应变敏感器件（如MEMS传感器）；建议在无线充电线圈与信号线间增加铁氧体磁片，抑制耦合干扰；因高频特性，需在装配工装设置限位防止插偏导致电感量偏移。

 微型医疗设备电池仓：平衡“极致小型+医疗级大电流”矛盾

• 痛点：医疗设备电池仓宽度仅11-12mm，传统4Pin连接器宽度超标；医疗设备要求10年寿命，镀锡端子在消毒酒精环境下2年即腐蚀失效；大电流传输需严格控温防烫伤患者。
• SYCBF04P4ASMT解法：11.5mm宽度精准匹配仓体，装配间隙仅0.25mm；镀金层+PA9T低吸湿（0.25%）组合耐受酒精擦拭+湿热环境，加速老化测试等效10年寿命后接触电阻仍≤15mΩ；4Pin中2P+供电（5A持续），2P-回路，双路并联确保温升≤25K，满足IEC 60601-1医疗安规对表面温度≤43℃的要求。
• 避坑提示：电池仓内壁需做生物相容性涂层（ISO 10993-5）；正负极走线需加宽至1.5mm（2oz铜厚）降低IR压降；建议在输出端增加自恢复保险丝，防止短路引发过热；因医疗认证严苛，需提供全套RoHS/REACH/Halogen Free报告。

工程师选型决策树：何时必须选4Pin而非3/5Pin？

• ✅ 选4Pin的场景：设备宽度≤12mm；需纯动力传输无信号需求；产品寿命≥3年且暴露于汗液/湿热/酒精环境；需多供应商备份且引脚定义通用。
• ❌ 不选4Pin的场景：需传输温度/ID/通讯信号（选5-6Pin）；设备宽度＞15mm且无空间限制（选5-6Pin提升扩展性）；仅需单路小电流（选3Pin更经济）。
• ⚠️ 关键验证项：确认PCB焊盘共面度≤0.10mm（超差会导致虚焊）；确认回流焊峰值温度≤260℃（PA9T上限）；确认4Pin引脚定义为2P+/2P-并联（避免反接）。

品控关键点（区别于通用参数的实战检验标准）

• 11.5mm宽度CPK强制管控：壳体宽度公差±0.05mm，CPK≥1.33方可放行；微型设备装配间隙仅0.25mm，超差会导致装配干涉或松动；每批次首件+每2小时巡检，重点检测注塑收缩率稳定性。
• 镀金层XRF抽检频次：每批次首件+每2小时巡检，确认接触区Au≥0.05μm、Ni≥2μm；微型设备端子面积小，电镀均匀性更难控制，需重点检测端子根部与尖端厚度一致性。
• 薄板保持力破坏性测试：使用0.6mm FPC做轴向/径向拉拔测试，记录失效模式；若FPC撕裂占比＞30%，说明定位柱直径或过盈量过大，需调整模具或更换FPC基材。
• MSL 2级时效管控：PA9T开封后72小时内必须完成焊接；微型设备PCB热容小，吸湿物料更易起泡，超期物料需在80℃烘箱除湿8小时并做上板切片验证（空洞率＜5%）。
• 双路并联电流均衡测试：每1000件抽3件做2P+/2P-电流分配测试，确认两路电流偏差≤5%；若偏差＞10%，说明端子弹性不一致，需调整冲压模具或热处理参数。
