产品概述

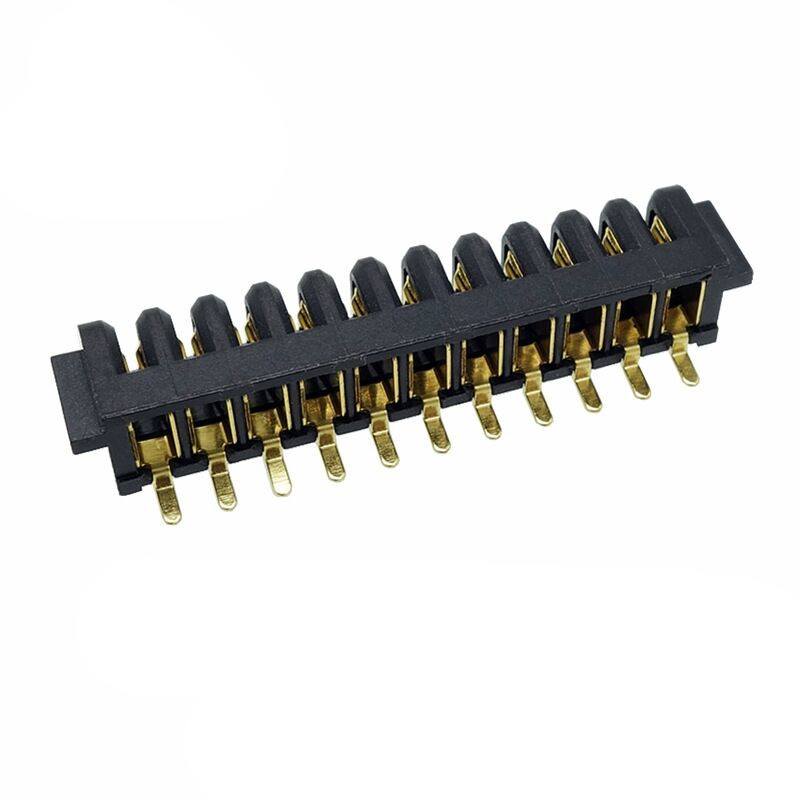

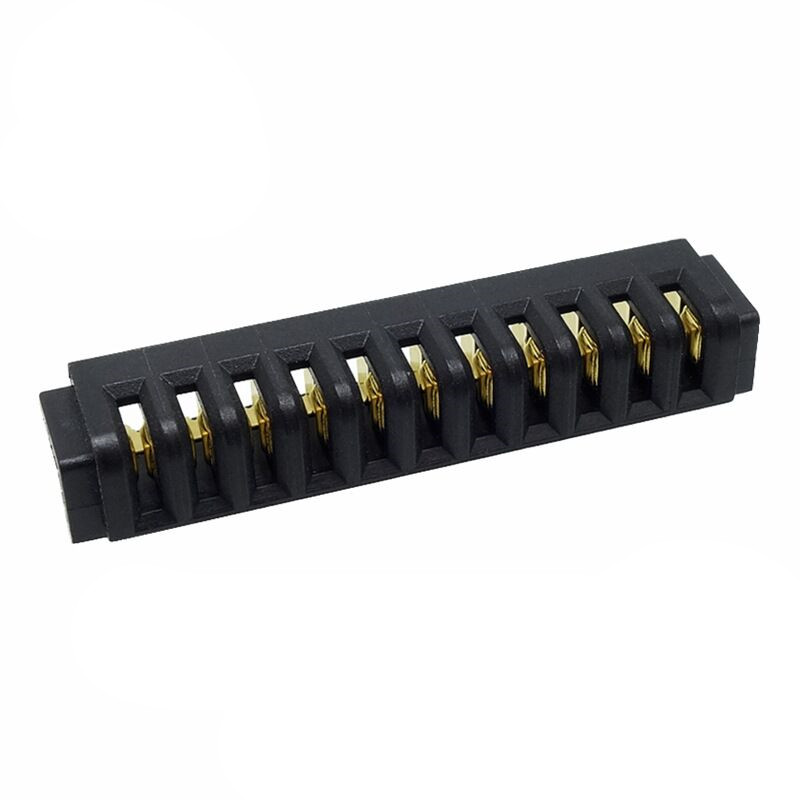

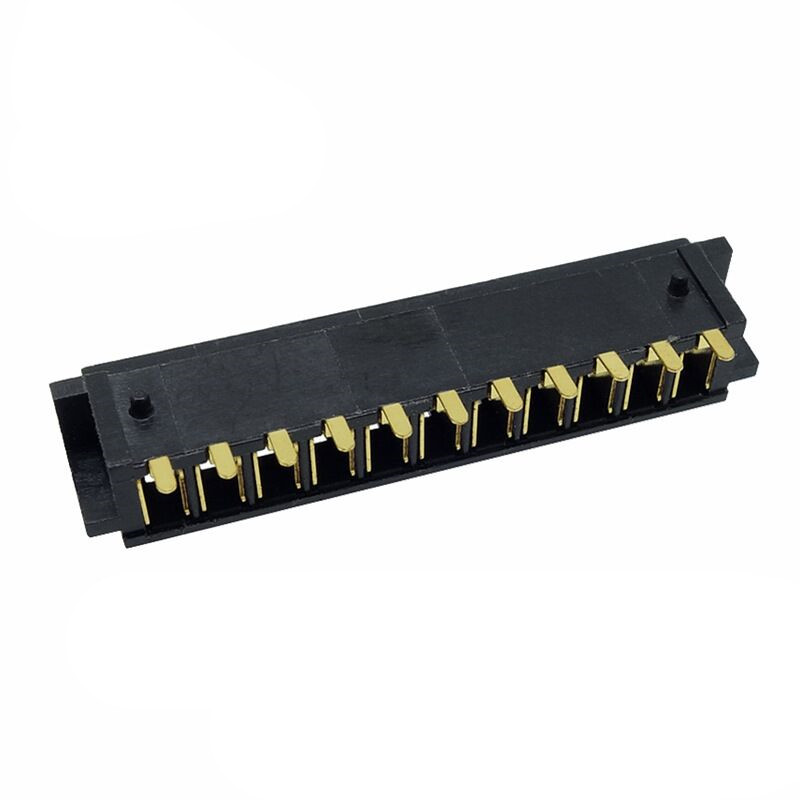

信音达 SYCBF04P11ASMT（PA9T镀金版）是一款专为中等功率密度5A级动力/中低速信号混合传输+高温SMT制程场景设计的11Pin标准型锂电池连接器母座（SMT贴片带柱款）。该产品采用2.5mm标准间距+11Pin中等密度设计，PCB占用宽度仅约30mm，较传统5.0mm 11Pin方案节省40%空间；配合PA9T高性能基材，热变形温度≥310℃（1.8MPa），可承受260℃无铅回流焊峰值温度（10-30s）不变形、不起泡、不翘曲。关键升级：接触区域采用镀金工艺（Au 0.05-0.1μm over Ni），大幅降低接触电阻至≤8mΩ，显著提升抗氧化与抗微动腐蚀能力，确保5A大电流与MHz级中低速信号的双重稳定传输。单针额定载流5A，总载流55A，支持“4Pin动力+7Pin信号”或“6Pin动力+5Pin信号”灵活配置。SMT贴片结构配合双定位柱（高度2.0mm），PCB轴向保持力≥60N、径向保持力≥40N，可承受日常插拔与轻度振动应力。特别适配智能家电控制板、轻型电动车BMS、便携式医疗设备、工业传感器模块等对“适中功率+小型化+260℃制程+高可靠性+高性价比”有刚性需求的应用场景，是通用型5A级2.5mm间距SMT锂电互连解决方案的首选。

PA9T镀金版5A级2.5mm间距11Pin母座专属核心优势

• 2.5mm标准间距11Pin+40%空间节省：端子中心距2.5mm，11Pin总宽度仅约30mm（5.0mm 11Pin约为55mm），PCB占用面积减少40%，为智能家电控制板、轻型电动车BMS等紧凑空间提供高效互连可能；同时保持2.5mm安全间距，爬电距离≥1.8mm，满足IPC-2221B对5A载流的安规要求。
• 5A单针载流+55A总功率：单针持续载流5A（温升≤30K@25℃），11针并联可达55A；支持“4Pin动力+7Pin信号”或“6Pin动力+5Pin信号”灵活配置，实现轻型电动车电机驱动、电池状态监测、通讯协议同口集成；相比传统5.0mm方案，在相同空间内功率密度提升40%。
• PA9T基材耐260℃回流焊+低吸湿率：热变形温度≥310℃（1.8MPa），熔点305℃，可承受260℃无铅回流焊峰值温度（10-30s）不软化、不起泡、不翘曲；饱和吸水率仅0.25%，湿度敏感等级MSL 2，无需烘烤即可直接上线，避免吸湿导致焊接爆裂或尺寸膨胀影响贴片精度。
• 镀金触点低阻抗+抗微动腐蚀：接触区域镀金层（Au 0.05-0.1μm）配合镍底层（Ni 2-3μm），初始接触电阻≤8mΩ（优于镀锡版的15mΩ）；金层化学性质稳定，有效防止硫化、氧化及微动磨损产生的氧化膜，确保在低频插拔或长期静置后仍能保持优异导通性能，特别适合传输中低速数字信号或模拟信号。
• SMT贴片带柱+高保持力：支持SMT回流焊工艺，适应自动化大规模生产；双定位柱高度2.0mm，深入PCB板内形成机械锚固，PCB轴向保持力≥60N、径向保持力≥40N，可承受日常插拔应力与轻度振动；SMT焊盘设计符合IPC-7351B标准，焊接后共面度≤0.10mm。
• 弹片式接触+长效可靠：弹片正压力1.0-2.0N/Pin，确保稳定接触；镀金层厚度0.05-0.1μm，底层镍阻挡层2-3μm，500次插拔后接触电阻变化率＜20%；导向槽深度1.2mm支持盲插操作，避免带电插拔产生电弧损伤。

垂直场景PA9T镀金版5A级2.5mm 11Pin母座应用指南

智能家电控制板：

• 4Pin承载20A电机驱动电流+7Pin传输Wi-Fi/蓝牙/温度信号，实现家电电机控制、无线通讯、过热保护同口集成；2.5mm标准间距布局适配家电主控板紧凑空间；PA9T基材耐受厨房/浴室高温高湿环境（85℃/85%RH）+260℃回流焊制程；镀金触点抵抗水汽腐蚀，确保无线通讯信号零丢包；5A单针载流满足小家电峰值电流需求。
• PCB布局提示：主控板需采用高TG板材（TG≥170℃）；动力针焊盘加散热过孔阵列；信号线需做50Ω单端阻抗匹配；建议在无线天线附近增加屏蔽罩；连接器下方禁止布置热敏电阻等温度敏感器件；因空间紧凑，需在结构设计上预留连接器避让空间。

轻型电动车BMS接口：

• 6Pin承载30A放电电流+5Pin传输CAN/电压/温度信号，实现动力电池输出与智能管理同口集成；2.5mm标准间距布局适配电动车电池包侧边狭窄空间；PA9T基材耐受户外宽温环境（-40℃~+85℃）；镀金触点抵抗骑行振动与雨水腐蚀，确保BMS通讯可靠；弹片结构适应电池包装配公差，避免因壳体变形导致接触不良。
• PCB布局提示：BMS板需采用高CTI板材（CTI≥600V）；动力针走线宽度≥1.5mm（2oz铜厚），信号针走线远离电机驱动线路；建议增加TVS保护通讯线免受ESD冲击；外壳需做IP54密封，避免雨水侵入；因无防呆，需在电池包结构设计上增加物理限位防止反插。

便携式医疗设备：

• 4Pin承载20A后备电力+7Pin传输USB/电池状态信号，满足IEC 60601-1对医用电源基本绝缘要求；2.5mm标准间距布局适配手持设备内部高密度布线；PA9T基材通过ISO 10993-5细胞毒性测试，生物相容性合格；镀金触点确保微弱生物电信号传输无失真；5A单针载流满足设备待机与峰值负载需求。
• PCB布局提示：医疗板需使用医疗级FR-4材料（CTI≥600V）；初级侧与次级侧间增加Y电容接地；建议增加自恢复保险丝保护过流；设备外壳需做抗菌涂层处理，符合FDA 21 CFR 177.1520食品接触材料规范；弹片结构需通过可用性测试，确保戴手套操作仍可顺畅插拔。

 工业传感器模块：

• 2Pin承载10A供电电流+9Pin传输RS485/I2C/GPIO信号，实现传感器供电与数据采集同口完成；2.5mm标准间距布局适配工业现场紧凑型传感器外壳；PA9T基材耐受工厂油污、粉尘、振动环境；镀金触点抵抗长期暴露导致的硫化氧化，确保通讯可靠；弹片结构适应模块频繁拆装，500次寿命满足工业维护需求。
• PCB布局提示：传感器板需采用高CTI板材（CTI≥600V）；动力针走线宽度≥1.2mm（1oz铜厚），信号针走线远离变频器噪声源；建议增加气体放电管保护通讯线免受雷击浪涌；外壳需做IP65密封，避免冷凝水积聚；因针数多，需在装配工装设置限位防止插偏。

工程师避坑指南（PA9T镀金版5A级2.5mm 11Pin母座专属）

• ❌ 严禁将母座与非配套公座混用：SYCBF04P11ASMT必须与对应公座配对（如SYCBM04P11ASMT）；强行插入其他型号公座会导致壳体破裂、端子变形或短路；采购时需核对型号后缀“04P11”标识，避免与其他系列混淆。
• ✅ PA9T注塑公差强制管控：2.5mm间距对模具精度要求较高，端子位置度公差±0.05mm，壳体平面度公差±0.08mm；每批次首件必须做CPK验证，确认关键尺寸公差±0.05mm内；若超差，立即停线排查模具磨损或注塑参数漂移。
• ✅ 回流焊温度曲线验证：预热区150℃±10℃（60-90s），恒温区200℃±5℃（60-90s），回流区260℃±5℃（10-30s），冷却区速率≤4℃/s；PA9T虽耐260℃，但长时间高温仍会导致尺寸微变；每批次首件需做尺寸CPK验证，确认焊接后端子共面度≤0.10mm。
• ✅ 镀金层厚度验证：每批次抽检X-Ray Fluorescence (XRF) 测试，确认接触区金层厚度≥0.05μm（或按规格书要求）；若金层过薄，抗氧化能力不足；若过厚，成本增加且易产生脆性断裂；同时确认镍底层厚度≥2μm，防止铜扩散。
• ✅ 母端弹片正压力测试：每1000件抽检弹片正压力（1.0-2.0N/Pin），超标立即调整模具或热处理参数；正压力过低导致接触不稳定，过高导致插拔力过大、磨损加剧；500次插拔后正压力保持率≥75%为合格。
• ✅ 2.5mm vs 5.0mm选型决策树：若应用场景空间受限（如智能家电、便携设备）、需10Pin以上中等密度互连、或传输MHz级中低速信号，则选2.5mm版SYCBF04P11ASMT；若仅为常规储能BMS、电动工具等空间充裕场景，可选5.0mm版以降低成本；两者电气性能与安全等级完全一致，仅空间密度差异。
• ✅ 混合布线EMC验证：动力针与信号针在PCB内层走线间距≥0.4mm，表层走线间距≥0.6mm；禁止动力线与信号线平行走线超过6mm，避免串扰干扰中低速信号；2.5mm版因针距较小，布线难度略高，建议使用SI仿真工具验证信号完整性。
• ✅ 存储与MSL管控：PA9T为MSL 2级，需在开封后72小时内完成焊接；未使用完的物料需真空包装+干燥剂保存；若超期，需在80℃烘箱除湿8小时后再上线，避免吸湿导致回流焊起泡。
