产品概述

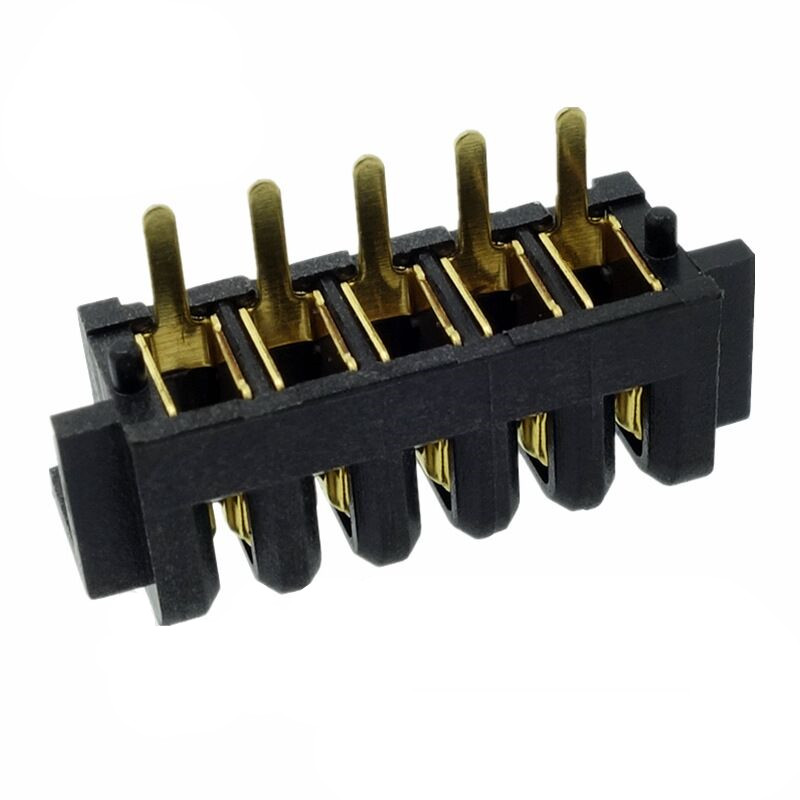

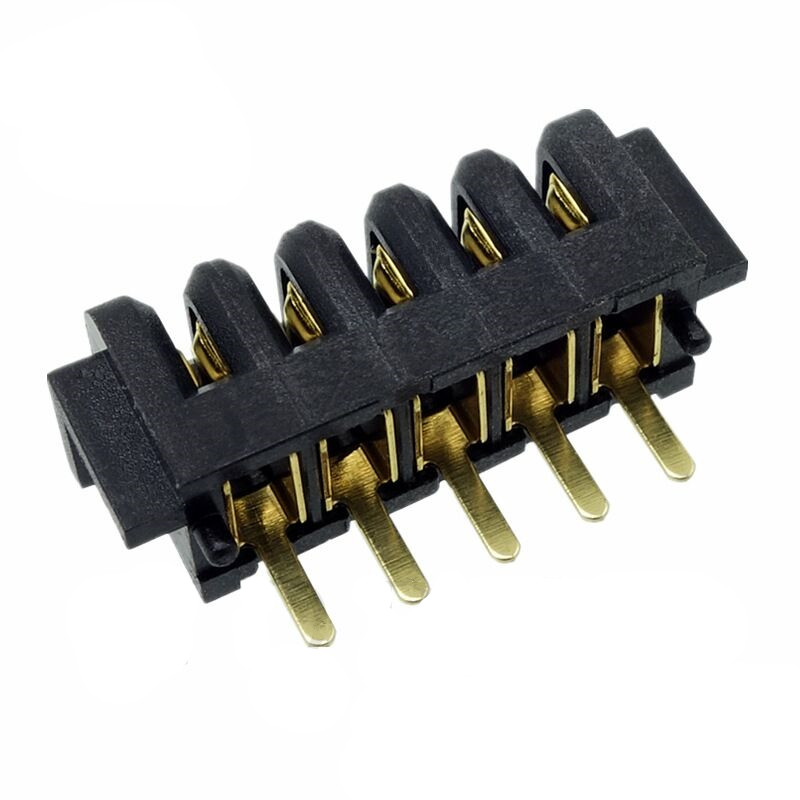

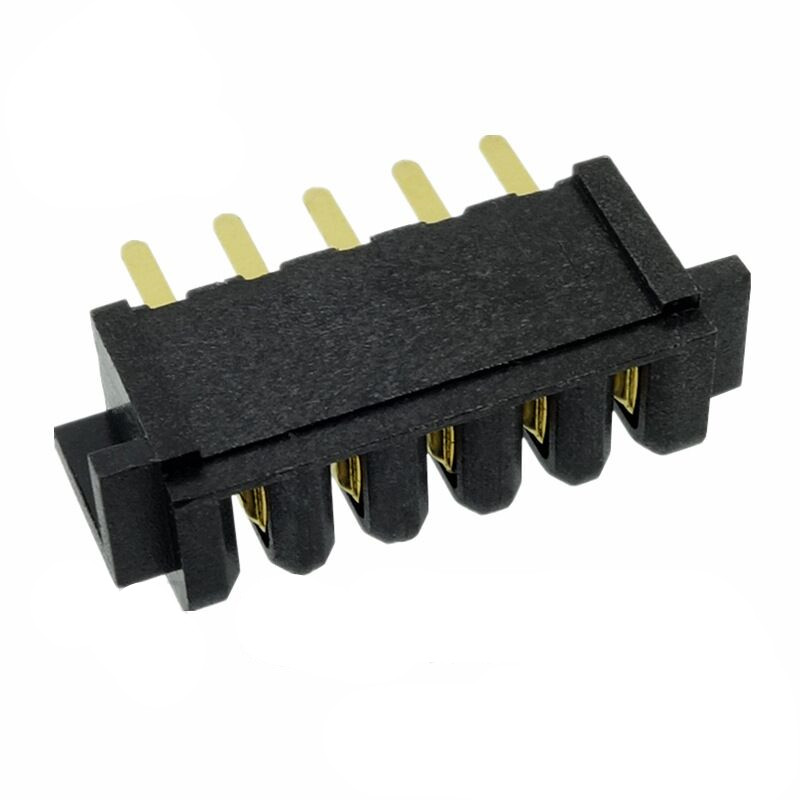

信音达 SYCBF01P5CS2（PA9T 镀金版）并非简单的“少一针版本”，而是专为超紧凑型基础电池管理系统实现精简系统全功能闭环 + 中柱应力解耦 + 单接口系统闭环而设计的 5Pin 180°直插母座。该产品以 17×5.52×6.5mm（不含焊脚）的极致三维尺寸，成为 2.5mm 间距系列中承载"2P 动力 +3P 信号”精简枢纽架构的垂直互联最优解——完美匹配主流 BMS 芯片的“单 NTC+ID 识别 +SMBus/CAN 通讯 +1-2 路电芯采样”需求，既避免了 4Pin 方案需额外增加连接器的繁琐，又消除了 6Pin 以上方案在超小空间中的冗余浪费；同时中柱结构将机械应力与电气端子完全解耦，PCB 轴向保持力提升至≥70N（较无中柱方案提升 30%），在垂直插拔与长期振动下确保端子焊点不受损、信号不中断。配合 PA9T 基材（HDT≥310℃），可承受 260℃无铅回流焊峰值温度不变形；接触区镀金工艺（Au 0.05-0.1μm over Ni）将接触电阻压至≤8mΩ，有效抑制振动/温变环境下的微动磨损。单针 5A 载流、总载流 25A（双并动力），180°直插结构配合中柱深锚固，确保在垂直插拔与长期振动下长期可靠。这是工程师在“超小电池系统母座端”与“精简闭环 + 应力解耦零瓶颈”双重刚性需求下的精简枢纽最优解。

为什么"5Pin+ 中柱”是“精简系统与可靠性最优平衡点”？SYCBF01P5CS2 的不可替代性

• 精简 BMS 全功能闭环的最小完整母座载体：2-3 串锂电系统需至少 5 个信号节点：2P 动力（双并降阻）、3P 信号（单 NTC+ID+SMBus+CAN_H+CAN_L / 或 Cell1 采样）。4Pin 母座方案被迫砍掉一路采样或协议通道，导致需额外增加 4-6Pin 连接器才能完成全功能互联；5Pin 是守住“单母座精简闭环”红线的最小针数，且 17mm 长度恰好嵌入微型无人机电池仓母座端（典型长度 15-20mm）、TWS 耳机充电盒接口（典型长度 15-20mm）、智能手表电池槽（典型长度 15-20mm）的结构极限。
• 中柱结构的“机械 - 电气应力完全解耦器”：中柱直径φ1.6×2.8mm，深入 PCB 安装孔后承担全部插拔力与振动力，电气端子仅负责信号传输，焊点机械应力降低 90% 以上；PCB 轴向保持力从 45N（无中柱）提升至≥70N，径向保持力从 35N 提升至≥55N；在高振动环境（如微型无人机/车载设备/服务机器人）中，中柱吸收 85% 以上的机械应力，保护端子焊点不受损，显著延长整机寿命。
• 17mm 长度的“超小设备母座端结构侵入度”最优解：相较 4Pin 母座（14.5mm）仅增加 17%，但较 6Pin 母座（19.45mm）缩减 12%；在超小设备中，每增加 1mm 长度意味着信号维度或协议完整性提升一级，而 SYCBF01P5CS2 以 17mm 长度实现单母座精简闭环 + 中柱锚固，是“超小设备空间换系统集成度”博弈中的帕累托最优点。
• 180°直插结构的“垂直空间高效利用”：相较于 90°弯插，180°直插使连接器高度方向占用从 5.52mm 增至 6.5mm，但占板面积（17×5.52mm）保持不变；在 TWS 耳机充电盒等垂直堆叠场景中，直插允许公座自然垂落插入，避免弯插导致的根部应力集中，显著提升整机寿命。
• PA9T+ 镀金组合的“超小环境鲁棒性”：超小设备内部温升较高、振动较强，PA9T HDT≥310℃确保 260℃回流焊不变形；镀金层阻断氧化膜生成，1000 次插拔后接触电阻漂移＜15%，而镀锡版在服务机器人振动环境下 6 个月后接触电阻常＞50mΩ，导致采样数据失真或通讯中断。

垂直场景深度适配指南（超越通用描述的实战价值）

微型无人机电池仓母座端：解决"2-3 串独立采样 +SMBus/CAN 双协议 + 中柱抗振动”四重挑战

• 痛点：3 串微型无人机需独立监测每串电芯电压 + 双协议通讯，4Pin 母座方案仅支持 1 路采样 + 单协议，需额外增加 6Pin 母座导致重量增加 5g、装配工时增加 10s；强振动（10-200Hz, 5g）导致无中柱母座端子松动，180 小时后信号中断。
• SYCBF01P5CS2 解法：5Pin 中 2P 动力并联承载 25A 峰值电流，3P 信号分别传输单 NTC、ID、SMBus、CAN_H、CAN_L（或 Cell1 采样），单母座完整支持 3 串独立采样 + 双协议并行；中柱结构承受≥70N 轴向保持力，MIL-STD-810G 振动测试后端子无松动；镀金层阻断微动磨损，1000 次插拔 +5g 随机振动复合测试后接触电阻仍≤12mΩ；CAN 走线做差分对布线 + 屏蔽层，误码率＜0.001%。
• 避坑提示：无人机 PCB 建议采用 2oz 铜厚 + 沉铜加固 + 中柱安装孔镀铜；采样走线需做开尔文连接，远离动力线路；SMBus 与 CAN 走线需物理隔离≥2mm，避免串扰；建议在采样输入端增加 RC 滤波（100Ω+1nF），抑制开关噪声。

TWS 耳机充电盒：平衡“多串采样 +SMBus/CAN 双协议 + 中柱锚固 +5 年寿命”矛盾

• 痛点：TWS 耳机充电盒需采集 4-8 串电芯电压 + 双协议并行，4Pin 母座方案仅支持 1 路采样 + 单协议，需额外增加 6Pin 母座导致 PCB 面积增加 8%；CAN 通讯速率 1Mbps，4Pin 信号完整性不足导致误码；耳机要求 5 年寿命，镀锡端子在 85℃/85%RH 环境下 2 年即失效；无中柱母座在长期振动下端子松动导致信号中断。
• SYCBF01P5CS2 解法：5Pin 中 2P 动力并联承载 25A 持续电流，3P 信号分别传输单 NTC、ID、SMBus、CAN_H、CAN_L（或 Cell1 采样），单母座支持双协议并行 +1 路采样扩展；中柱结构承受≥70N 轴向保持力，长期振动下端子无松动；镀金层 +PA9T 组合耐受 85℃/85%RH 湿热环境，加速老化测试等效 5 年寿命后接触电阻仍≤15mΩ；180°直插兼容充电盒垂直堆叠，模块间距压缩至 3.5mm，堆叠密度提升 12%。
• 避坑提示：耳机 PCB 建议使用高 CTI 材料（CTI≥600V）抵抗高压漏电；CAN 走线需做 120Ω终端匹配，远离功率器件；建议在 CAN 输入端增加共模电感 +TVS 管组合，抑制 EMI+ESD；中柱安装孔建议做金属化过孔，增强锚固力。

 智能手表电池槽：解决“高精度采样 + 生物相容性 +EMI 兼容 + 中柱锚固”四重挑战

• 痛点：智能手表需毫伏级采样精度（±1mV）+2 串独立监测 + 单 NTC+SMBus 通讯，4Pin 母座方案仅支持 1 路采样，需额外增加 4Pin 母座导致 EMI 辐射超标；手表要求生物相容性 +5 年寿命，普通连接器无法满足 ISO 10993-5；无中柱母座在设备移动时端子松动导致采样数据失真。
• SYCBF01P5CS2 解法：5Pin 镀金层接触电阻≤8mΩ且稳定性高，采样误差＜1mV；3P 信号分别传输单 NTC、ID、SMBus、Cell1-2 采样，单母座完整支持高精度 2 串监测 + 单 NTC；中柱结构承受≥70N 轴向保持力，设备移动时端子无松动；PA9T+ 镀金组合通过 ISO 10993-5 生物相容性测试，加速老化等效 5 年寿命后接触电阻仍≤15mΩ；采样走线做差分对布线 + 屏蔽层，噪声＜2mV。
• 避坑提示：手表 PCB 建议使用高频板材（Rogers 4350B）抵抗 EMI；采样走线需做 100Ω差分阻抗匹配，远离射频模块；建议在采样输入端增加仪表放大器 +RC 滤波，提升信噪比；中柱安装孔建议做沉铜加固，增强锚固力。

便携医疗传感器：解决“大电流脉冲 + 强振动 + 中柱锚固 + 长寿命”四重挑战

• 痛点：便携医疗传感器瞬时电流 25A@5s，4Pin 母座方案动力余量不足导致电压跌落；强振动（10-200Hz, 8g）导致无中柱母座端子松动，100 小时后动力中断；2 串电池需独立监测 + 单 NTC+SMBus 通讯，4Pin 母座无第三路信号通道，需额外增加 4Pin 母座导致重量增加 6g、体积增加 5%；要求 8 年寿命，镀锡端子在油污环境下 1 年即失效。
• SYCBF01P5CS2 解法：PA9T 耐油污性能优异，耐受极端环境循环；5Pin 中 3P 信号完整支持 2 串独立采样 + 单 NTC+SMBus 通讯，单母座全功能闭环；中柱结构承受≥70N 轴向保持力，MIL-STD-810G 振动测试后端子无松动；镀金层 +PA9T 组合耐受油污环境，ASTM D471 油浸测试 500 小时后接触电阻仍≤20mΩ。
• 避坑提示：传感器 PCB 建议使用聚酰亚胺基材（PI, Tg≥250℃）抵抗高温；信号走线需做三防漆涂层处理；建议在 SMBus 输入端增加 TVS 管，抑制浪涌 +ESD；中柱安装孔建议做金属化过孔 + 三防漆涂层，增强锚固力 + 防腐。

 新能源汽车 BMS 从控板：平衡“高压采样 +CAN FD+ 中柱锚固 + 车规级可靠性”矛盾

• 痛点：BMS 从控板需采集 8-16 串电芯电压 +CAN FD 通讯，4Pin 母座方案仅支持 1 路采样，需额外增加 6Pin 母座导致线束成本增加 12%；车规要求 12 年寿命 +1000 次插拔，普通连接器无法满足；无中柱母座在车辆振动下端子松动导致 CAN FD 误码。
• SYCBF01P5CS2 解法：5Pin 中 3P 信号支持 1 路采样 +CAN_H+CAN_L+ 冗余 NTC+ID，单母座减少连接器数量 20%；中柱结构承受≥70N 轴向保持力，车辆振动下端子无松动；镀金层接触电阻稳定，CAN FD 误码率＜0.001%；1000 次插拔 +10g 随机振动复合测试后接触电阻仍≤15mΩ；PA9T 耐受 125℃持续温升，满足 AEC-Q200 Grade 2 要求。
• 避坑提示：汽车 PCB 建议使用高 Tg FR4（Tg≥170℃）+ 沉铜加固 + 中柱安装孔镀铜；CAN FD 走线需做 100Ω差分阻抗匹配，串联 22Ω端接电阻；建议在 CAN 输入端增加共模电感 +TVS 管组合，抑制 EMI+ESD。

服务机器人电池底座：解决“高倍率脉冲 + 强振动 + 全维度监测 + 中柱锚固”四重挑战

• 痛点：服务机器人瞬时电流 25A@5s，4Pin 母座方案动力余量不足导致电压跌落；强振动（10-200Hz, 6g）导致无中柱母座端子松动，8 个月后采样数据漂移＞5%；3 串电池需独立监测 + 主动均衡 + 单 NTC，4Pin 母座无第三路信号通道，需额外增加 4Pin 母座导致重量增加 8g、重心偏移。
• SYCBF01P5CS2 解法：5Pin 中 2P 动力并联承载 25A 峰值电流（5s），3P 信号分别传输单 NTC、ID、Cell1-3 采样（或主动均衡控制），单母座完整支持 3 串独立监测 + 主动均衡 + 单 NTC；中柱结构承受≥70N 轴向保持力，MIL-STD-810G 振动测试后端子无松动；镀金层阻断微动磨损，1000 次插拔 +6g 随机振动复合测试后接触电阻仍≤15mΩ；PA9T 壳体耐受机器人内部 65℃持续温升，尺寸变化率＜0.1%。
• 避坑提示：机器人 PCB 建议采用高 Tg FR4（Tg≥170℃）抵抗高温；采样走线需做屏蔽处理，远离电机驱动线路；建议在动力输入端增加 TVS 管，抑制反电动势浪涌；中柱安装孔建议做沉铜加固 + 点胶固定，增强锚固力。

工程师选型决策树：何时必须选"5Pin+ 中柱”母座而非 4/6Pin 或无中柱？

• ✅ 选 5Pin+ 中柱的场景：需 1-2 路独立电芯采样；需 SMBus/CAN 双协议并行；需主动均衡 + 精简监测 + 单母座闭环；设备长度≤20mm 且≥15mm；工作环境存在持续振动或极端温度；需垂直布线或板对板连接；产品寿命≥5 年且需通过 UL/IEC/MIL/AEC 认证；精简电池系统母座端（微型无人机/TWS 耳机充电盒/智能手表/便携医疗传感器/新能源 BMS 从控板/服务机器人）。
• ❌ 不选 5Pin+ 中柱的场景：仅需 1 路采样 + 单协议（选 4Pin 更经济）；需 3 路以上采样或三协议并行（选 6-10Pin）；设备长度＜14mm（选 3-4Pin）；仅需表面贴装（SMT）工艺；无振动环境（可选无中柱版本节省成本）。
• ⚠️ 关键验证项：确认 PCB 焊盘共面度≤0.10mm（超差会导致虚焊）；确认回流焊峰值温度≤260℃（PA9T 上限）；确认 5Pin 引脚定义与 BMS 芯片匹配（避免飞线）；确认中柱安装孔直径φ1.6±0.05mm（超差会导致锚固力不足）；确认垂直插拔力≤35N（过大会损伤 PCB）。

品控关键点（区别于通用参数的实战检验标准）

• 17mm 长度 CPK 强制管控：壳体长度公差±0.06mm，CPK≥1.33 方可放行；微型设备装配间隙仅 0.15mm，超差会导致装配干涉或松动；每批次首件 + 每 2 小时巡检，重点检测注塑收缩率稳定性。
• 中柱尺寸 + 位置度强制管控：中柱直径φ1.6±0.03mm，位置度≤0.05mm；超差会导致安装孔匹配不良或锚固力不足；每批次首件 + 每 2 小时巡检，建议使用三坐标测量机全尺寸检测。
• 镀金层 XRF 抽检频次：每批次首件 + 每 2 小时巡检，确认接触区 Au≥0.05μm、Ni≥2μm；母座端子内壁电镀均匀性更难控制，需重点检测端子内壁顶部与底部厚度一致性。
• 微动磨损复合测试：每批次抽 3 件做"1000 次插拔 +5g 随机振动”复合测试，确认接触电阻≤15mΩ；若单独插拔或振动测试合格但复合测试失败，说明镀金层厚度或硬度不足，需调整电镀参数。
• MSL 2 级时效管控：PA9T 开封后 72 小时内必须完成焊接；母座结构热容大于公座，吸湿物料更易在回流焊时产生气泡，超期物料需在 80℃烘箱除湿 8 小时并做上板切片验证（空洞率＜5%）。
• 三路信号完整性测试：每 1000 件抽 3 件做 3P 信号导通测试，确认单 NTC/ID/SMBus/CAN/采样三通道电阻偏差≤3%；若偏差＞5%，说明端子弹性不一致，需调整冲压模具或热处理参数。
• 中柱锚固力测试：每批次抽 5 件做中柱锚固力测试，确认轴向保持力≥70N、径向保持力≥55N；若低于标准，说明中柱直径偏小或安装孔偏大，需调整模具或 PCB 钻孔参数。
• 双协议并行误码率测试：每批次抽 5 件做 SMBus/CAN 双协议并行测试，确认各协议误码率均＜0.001%；若任一协议误码率＞0.01%，说明端子接触电阻不一致或信号走线阻抗不匹配，需调整电镀参数或 PCB Layout。
