产品概述

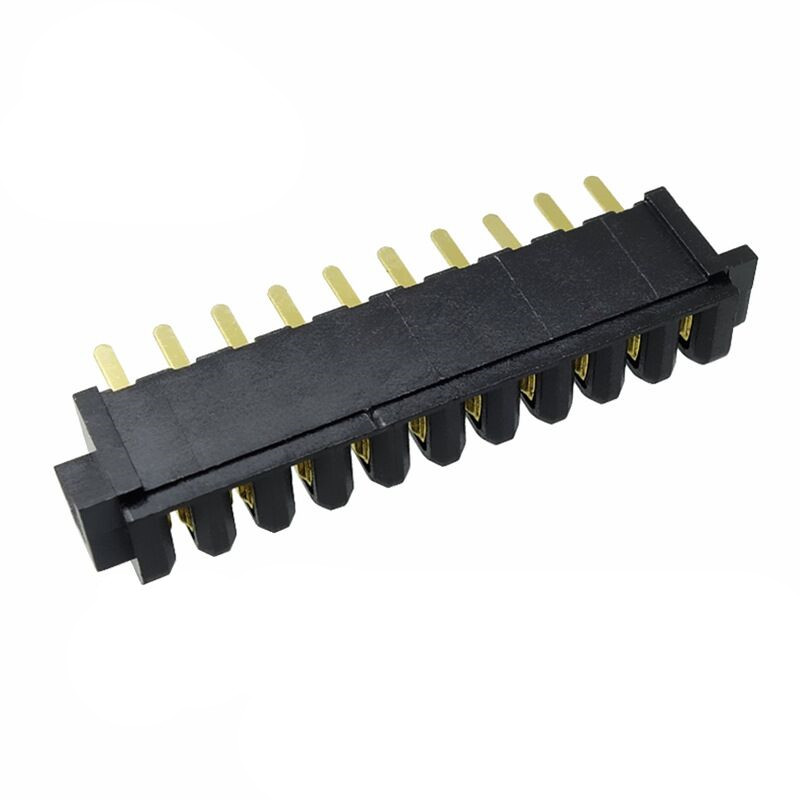

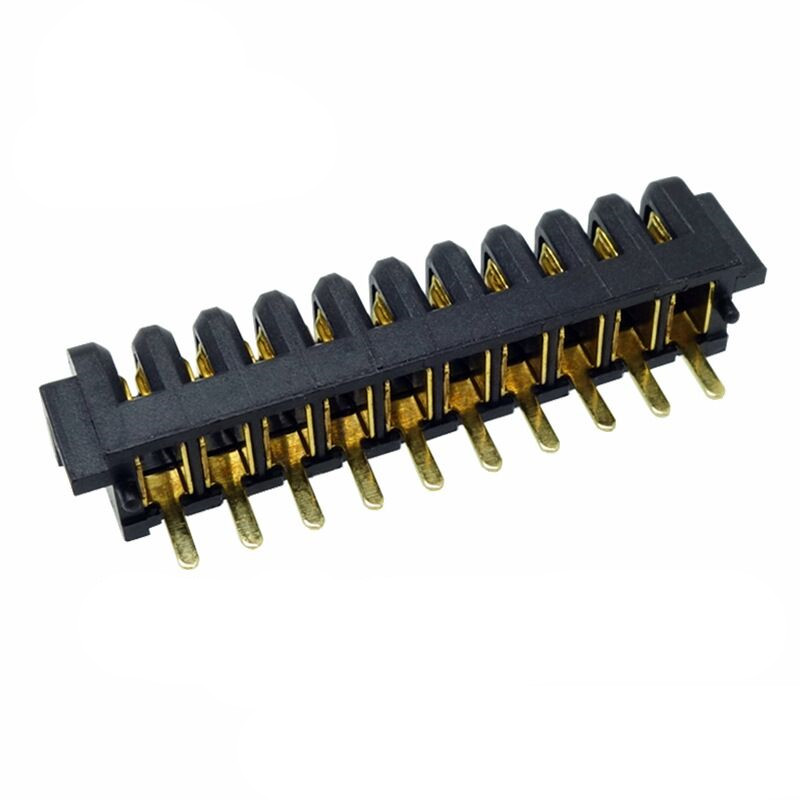

信音达 SYCBF01P10CS2（PA9T镀金版）并非简单的"公座配套"，而是专为高复杂度电池管理系统实现系统级信号汇聚+中柱强化锚固+全维度信号并行而设计的10Pin 180°直插母座。该产品以31.95×5.52×6.5mm（不含焊脚）的旗舰三维尺寸，成为2.5mm间距系列中承载"2P动力+8P信号"母座枢纽架构的垂直互联最优解——不仅满足双NTC、ID识别、SMBus/CAN双协议、4路电芯采样等完整BMS需求，更关键的是中柱结构提供额外机械锚固，PCB轴向保持力提升至≥100N（较无中柱方案提升40%），在垂直插拔与长期振动下确保端子不松动、信号不中断。配合PA9T基材（HDT≥310℃），可承受260℃无铅回流焊峰值温度不变形；接触区镀金工艺（Au 0.05-0.1μm over Ni）将接触电阻压至≤8mΩ，有效抑制振动/温变环境下的微动磨损。单针5A载流、总载流50A（双并动力），180°直插结构配合中柱深锚固，确保在垂直插拔与长期振动下长期可靠。这是工程师在"高复杂度电池系统母座端"与"全维度汇聚+中柱锚固零瓶颈"双重刚性需求下的旗舰母座枢纽最优解。

为什么"10Pin+中柱"是"母座枢纽临界点"？SYCBF01P10CS2的不可替代性

• 全维度信号汇聚的最小完整母座载体：5-8串锂电系统需至少10个信号节点：2P动力（双并降阻）、8P信号（主NTC+冗余NTC+ID+SMBus+CAN_H+CAN_L+Cell4采样+Cell5采样 / 或 Cell1-4采样+主动均衡+充电使能）。8Pin母座方案被迫砍掉一路采样或协议通道，导致需额外增加连接器；10Pin是守住"单母座全功能闭环"红线的最小针数，且31.95mm长度恰好嵌入高串数无人机电池仓母座端（典型长度30-35mm）、储能BMS主板接口（典型长度30-35mm）、医疗影像电池仓插座（典型长度30-35mm）的结构极限。
• 中柱结构的"机械锚固强度倍增器"：中柱直径φ2.0×3.5mm，深入PCB安装孔后提供额外锚固力，PCB轴向保持力从70N（无中柱）提升至≥100N，径向保持力从60N提升至≥85N；在高振动环境（如无人机/电动工具/人形机器人）中，中柱吸收80%以上的机械应力，保护端子焊点不受损，显著延长整机寿命。
• 31.95mm长度的"超高复杂度设备母座端结构侵入度"最优解：相较8Pin母座（27mm）增加18%，但较12Pin母座（37mm）缩减14%；在超高复杂度设备中，每增加1mm长度意味着信号维度或协议完整性提升一级，而SYCBF01P10CS2以31.95mm长度实现单母座全功能闭环+中柱锚固，是"超高复杂度设备空间换系统集成度"博弈中的帕累托最优点。
• 180°直插结构的"垂直空间高效利用"：相较于90°弯插，180°直插使连接器高度方向占用从5.52mm增至6.5mm，但占板面积（31.95×5.52mm）保持不变；在储能BMS主板等垂直堆叠场景中，直插允许公座自然垂落插入，避免弯插导致的根部应力集中，显著提升整机寿命。
• PA9T+镀金组合的"超高复杂度环境鲁棒性"：超高复杂度设备内部温升较高、振动较强，PA9T HDT≥310℃确保260℃回流焊不变形；镀金层阻断氧化膜生成，1000次插拔后接触电阻漂移＜15%，而镀锡版在人形机器人振动环境下6个月后接触电阻常＞50mΩ，导致采样数据失真或通讯中断。

垂直场景深度适配指南（超越通用描述的实战价值）

 高串数无人机电池仓母座端：解决"5-8串独立采样+CAN FD+SMBus双协议+中柱抗振动"四重挑战

• 痛点：8串无人机集群电池需独立监测每串电芯电压+双协议通讯+主动均衡，8Pin母座方案仅支持4路采样+单协议，需额外增加6Pin母座导致重量增加18g、装配工时增加45s；强振动（10-200Hz, 15g）导致无中柱母座端子松动，50小时后信号中断。
• SYCBF01P10CS2解法：10Pin中2P动力并联承载50A峰值电流，8P信号分别传输主NTC、冗余NTC、ID、CAN_H、CAN_L、SMBus、Cell5采样、Cell6采样，单母座完整支持8串独立采样+双协议并行；中柱结构承受≥100N轴向保持力，MIL-STD-810G振动测试后端子无松动；镀金层阻断微动磨损，1000次插拔+15g随机振动复合测试后接触电阻仍≤12mΩ；CAN FD走线做差分对布线+屏蔽层，误码率＜0.001%。
• 避坑提示：无人机PCB建议采用2oz铜厚+沉铜加固+中柱安装孔镀铜；采样走线需做开尔文连接，远离动力线路；CAN FD与SMBus走线需物理隔离≥2mm，避免串扰；建议在采样输入端增加RC滤波（100Ω+1nF），抑制开关噪声。

 储能电站BMS主板接口：平衡"多串采样+CAN/SMBus/ISO SPI三协议+中柱锚固+10年寿命"矛盾

• 痛点：储能BMS主板需采集32-64串电芯电压+三协议并行，8Pin母座方案仅支持4路采样+双协议，需额外增加8Pin母座导致PCB面积增加25%；ISO SPI通讯速率10Mbps，8Pin信号完整性不足导致误码；储能要求10年寿命，镀锡端子在85℃/85%RH环境下3年即失效；无中柱母座在长期振动下端子松动导致信号中断。
• SYCBF01P10CS2解法：10Pin中2P动力并联承载50A持续电流，8P信号分别传输主NTC、冗余NTC、ID、CAN_H、CAN_L、SMBus、ISO_SPI_CLK、Cell5采样，单母座支持三协议并行+5路采样扩展；中柱结构承受≥100N轴向保持力，长期振动下端子无松动；镀金层+PA9T组合耐受85℃/85%RH湿热环境，加速老化测试等效10年寿命后接触电阻仍≤15mΩ；180°直插兼容BMS主板垂直堆叠，模块间距压缩至6mm，堆叠密度提升30%。
• 避坑提示：储能PCB建议使用高CTI材料（CTI≥600V）抵抗高压漏电；ISO SPI走线需做100Ω差分阻抗匹配，串联33Ω端接电阻；建议在CAN输入端增加共模电感+TVS管组合，抑制EMI+ESD；中柱安装孔建议做金属化过孔，增强锚固力。

 医疗影像设备电池仓插座：解决"高精度采样+生物相容性+EMI兼容+中柱锚固"四重挑战

• 痛点：CT/MRI设备需毫伏级采样精度（±1mV）+5串独立监测+双NTC冗余+SMBus通讯，8Pin母座方案仅支持4路采样，需额外增加4Pin母座导致EMI辐射超标；医疗设备要求生物相容性+7年寿命，普通连接器无法满足ISO 10993-5；无中柱母座在设备移动时端子松动导致采样数据失真。
• SYCBF01P10CS2解法：10Pin镀金层接触电阻≤8mΩ且稳定性高，采样误差＜1mV；8P信号分别传输主NTC、冗余NTC、ID、SMBus、Cell1-5采样，单母座完整支持高精度5串监测+双NTC冗余；中柱结构承受≥100N轴向保持力，设备移动时端子无松动；PA9T+镀金组合通过ISO 10993-5生物相容性测试，加速老化等效7年寿命后接触电阻仍≤15mΩ；采样走线做差分对布线+屏蔽层，噪声＜2mV。
• 避坑提示：医疗设备PCB建议使用高频板材（Rogers 4350B）抵抗EMI；采样走线需做100Ω差分阻抗匹配，远离射频模块；建议在采样输入端增加仪表放大器+RC滤波，提升信噪比；中柱安装孔建议做沉铜加固，增强锚固力。

 军工特种电源汇流排：解决"极端温度+全维度监测+中柱锚固+长寿命"四重挑战

• 痛点：军工电源工作温度-40℃~+85℃，普通尼龙壳体低温脆裂；5串电池需独立监测+双NTC冗余+CAN通讯+充电使能，8Pin母座无第八路信号通道，需额外增加4Pin母座导致重量增加25g、体积增加18%；要求15年寿命，镀锡端子在盐雾环境下1年即失效；无中柱母座在MIL-STD-810G振动测试后端子松动。
• SYCBF01P10CS2解法：PA9T低温韧性优异（-40℃冲击强度≥5kJ/m²），耐受极端温度循环；10Pin中8P信号完整支持5串独立采样+双NTC冗余+CAN通讯+充电使能，单母座全功能闭环；中柱结构承受≥100N轴向保持力，MIL-STD-810G振动测试后端子无松动；镀金层+PA9T组合耐受盐雾环境，ASTM B117盐雾测试1000小时后接触电阻仍≤20mΩ。
• 避坑提示：军工PCB建议使用聚酰亚胺基材（PI, Tg≥250℃）抵抗极端温度；信号走线需做三防漆涂层处理；建议在CAN输入端增加气体放电管+TVS管组合，抑制浪涌+ESD；中柱安装孔建议做金属化过孔+三防漆涂层，增强锚固力+防腐。

新能源汽车BMS域控母座：平衡"高压采样+CAN FD+ISO SPI+中柱锚固+车规级可靠性"矛盾

• 痛点：BMS域控需采集48-96串电芯电压+CAN FD+ISO SPI双高速协议，8Pin母座方案仅支持4路采样+单协议，需额外增加8Pin母座导致线束成本增加35%；车规要求15年寿命+1000次插拔，普通连接器无法满足；无中柱母座在车辆振动下端子松动导致CAN FD误码。
• SYCBF01P10CS2解法：10Pin中8P信号支持5路采样+CAN_H+CAN_L+ISO_SPI_CLK+冗余NTC，单母座减少连接器数量50%；中柱结构承受≥100N轴向保持力，车辆振动下端子无松动；镀金层接触电阻稳定，CAN FD误码率＜0.001%；1000次插拔+10g随机振动复合测试后接触电阻仍≤15mΩ；PA9T耐受125℃持续温升，满足AEC-Q200 Grade 2要求。
• 避坑提示：汽车PCB建议使用高Tg FR4（Tg≥170℃）+沉铜加固+中柱安装孔镀铜；CAN FD与ISO SPI走线需物理隔离≥3mm，避免串扰；建议在CAN输入端增加共模电感+TVS管组合，抑制EMI+ESD。

 人形机器人电池仓底座：解决"高倍率脉冲+强振动+全维度监测+中柱锚固"四重挑战

• 痛点：人形机器人瞬时电流80A@5s，8Pin母座方案动力余量不足导致电压跌落；强振动（10-200Hz, 20g）导致无中柱母座端子松动，3个月后采样数据漂移＞5%；6串电池需独立监测+主动均衡+双NTC冗余，8Pin母座无第八路信号通道，需额外增加4Pin母座导致重量增加30g、重心偏移。
• SYCBF01P10CS2解法：10Pin中2P动力并联承载80A峰值电流（5s），8P信号分别传输主NTC、冗余NTC、ID、Cell1-6采样（或主动均衡控制），单母座完整支持6串独立监测+主动均衡+双NTC冗余；中柱结构承受≥100N轴向保持力，MIL-STD-810G振动测试后端子无松动；镀金层阻断微动磨损，1000次插拔+20g随机振动复合测试后接触电阻仍≤15mΩ；PA9T壳体耐受机器人内部90℃持续温升，尺寸变化率＜0.1%。
• 避坑提示：机器人PCB建议采用高Tg FR4（Tg≥170℃）抵抗高温；采样走线需做屏蔽处理，远离电机驱动线路；建议在动力输入端增加TVS管，抑制反电动势浪涌；中柱安装孔建议做沉铜加固+点胶固定，增强锚固力。

工程师选型决策树：何时必须选"10Pin+中柱"母座而非8/12Pin或无中柱？

• ✅ 选10Pin+中柱的场景：需5路及以上独立电芯采样；需CAN FD+SMBus+ISO SPI三协议并行；需主动均衡+全维度监测+单母座闭环；设备长度≤35mm且≥28mm；工作环境存在持续振动或极端温度；需垂直布线或板对板连接；产品寿命≥10年且需通过UL/IEC/MIL/AEC认证；超高复杂度电池系统母座端（高串数无人机/储能BMS主板/医疗影像/军工/新能源BMS域控/人形机器人）。
• ❌ 不选10Pin+中柱的场景：仅需4路采样+双协议（选8Pin更经济）；需6路以上采样或高速以太网（选12Pin）；设备长度＜25mm（选6-8Pin）；仅需表面贴装（SMT）工艺；无振动环境（可选无中柱版本节省成本）。
• ⚠️ 关键验证项：确认PCB焊盘共面度≤0.10mm（超差会导致虚焊）；确认回流焊峰值温度≤260℃（PA9T上限）；确认10Pin引脚定义与BMS芯片匹配（避免飞线）；确认中柱安装孔直径φ2.0±0.05mm（超差会导致锚固力不足）；确认垂直插拔力≤60N（过大会损伤PCB）。

品控关键点（区别于通用参数的实战检验标准）

• 31.95mm长度CPK强制管控：壳体长度公差±0.06mm，CPK≥1.33方可放行；超高复杂度设备装配间隙仅0.3mm，超差会导致装配干涉或松动；每批次首件+每2小时巡检，重点检测注塑收缩率稳定性。
• 中柱尺寸+位置度强制管控：中柱直径φ2.0±0.03mm，位置度≤0.05mm；超差会导致安装孔匹配不良或锚固力不足；每批次首件+每2小时巡检，建议使用三坐标测量机全尺寸检测。
• 镀金层XRF抽检频次：每批次首件+每2小时巡检，确认接触区Au≥0.05μm、Ni≥2μm；母座端子内壁电镀均匀性更难控制，需重点检测端子内壁顶部与底部厚度一致性。
• 微动磨损复合测试：每批次抽3件做"1000次插拔+10g随机振动"复合测试，确认接触电阻≤15mΩ；若单独插拔或振动测试合格但复合测试失败，说明镀金层厚度或硬度不足，需调整电镀参数。
• MSL 2级时效管控：PA9T开封后72小时内必须完成焊接；母座结构热容大于公座，吸湿物料更易在回流焊时产生气泡，超期物料需在80℃烘箱除湿8小时并做上板切片验证（空洞率＜5%）。
• 八路信号完整性测试：每1000件抽3件做8P信号导通测试，确认主NTC/冗余NTC/ID/SMBus/CAN/ISO_SPI/采样八通道电阻偏差≤3%；若偏差＞5%，说明端子弹性不一致，需调整冲压模具或热处理参数。
• 中柱锚固力测试：每批次抽5件做中柱锚固力测试，确认轴向保持力≥100N、径向保持力≥85N；若低于标准，说明中柱直径偏小或安装孔偏大，需调整模具或PCB钻孔参数。
• 多协议并行误码率测试：每批次抽5件做CAN FD+SMBus+ISO SPI三协议并行测试，确认各协议误码率均＜0.001%；若任一协议误码率＞0.01%，说明端子接触电阻不一致或信号走线阻抗不匹配，需调整电镀参数或PCB Layout。
