产品概述

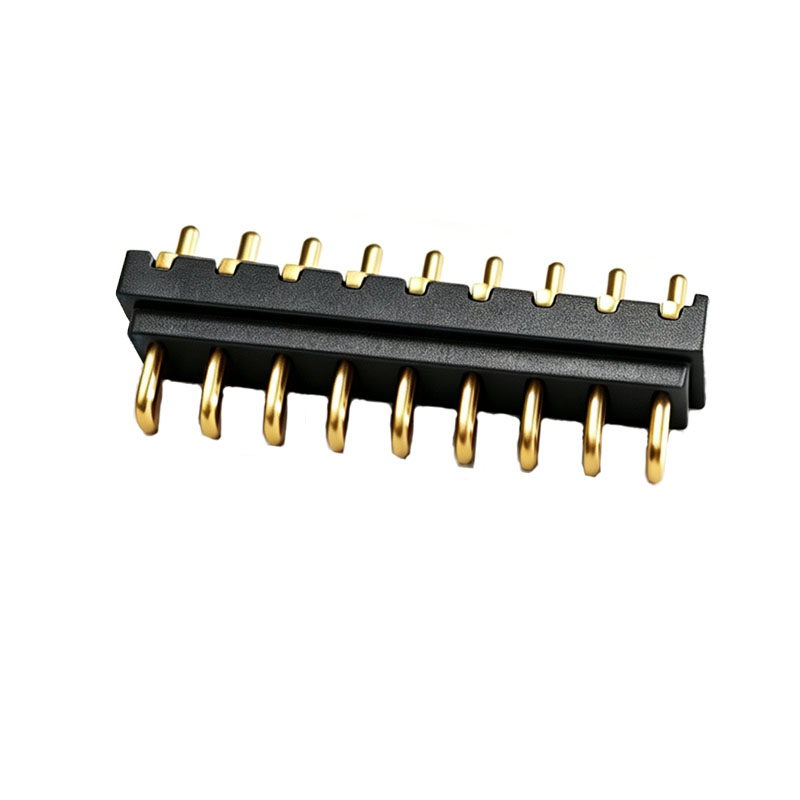

信音达 SYCAM20P9R1H250 是专为超微型锂电池系统（单/双/三串BMS、TWS耳机、智能穿戴设备）垂直互联打造的 9Pin 2.0mm 间距 DIP 插件公座，以 18.5×4.4×7.3mm 行业紧凑尺寸与单针 3A 额定载流能力（支持 5A 瞬时脉冲），成为多串 BMS 三采样+动力+地线+双通讯+双预留引脚一体化集成的“空间压缩极限”。采用 LCP 液晶聚合物绝缘体，可承受 260℃ 无铅波峰焊峰值温度不变形；接触区采用选择性镀金工艺，初始接触电阻≤8mΩ，500 次插拔后仍保持低阻稳定。该连接器精准覆盖单/双/三串电芯电压采样、主回路动力输出、地线连接、多协议通讯及双重未来扩展需求，广泛应用于 TWS 耳机充电仓、智能手环、电子烟雾化器、微型医疗贴片及 IoT 传感器节点等对空间、重量与高度有极端要求的超微型场景，是多串锂电系统垂直互联的“全能型精简之选”。

为什么"9Pin+2.0mm+DIP+LCP"是多串垂直场景的最优解？SYCAM20P9R1H250的不可替代性

• 18.5×4.4mm footprint=多串系统的物理极限匹配：相比传统更大间距或更高高度连接器，9Pin 2.0mm DIP将占用面积压缩至81.4mm²，恰好匹配三串电池包典型宽度(18-22mm)；在宽度≥18mm的模组中，这是唯一能完整集成三采样+动力+地线+双通讯+双预留而不需额外扩展板的方案，避免传统分体式设计导致的布线混乱与成本上升。
• 9Pin引脚分配=多串系统的"黄金比例"：多串系统无需冗余引脚，9Pin可灵活配置为"3P采样+1P动力+1P GND+2P通讯+2P预留"，完美覆盖核心功能并预留双重升级空间；相比10Pin版本，减少1个空脚，降低PCB布线复杂度、减少短路风险，同时节省10%-15%连接器成本；在垂直空间受限但水平空间紧张的高密度场景中，9Pin是性价比最优解。
• 3A单针载流=多串功率系统的"安全余量"：多串系统持续电流通常≤2A，3A单针额定值提供充足余量；多针并联承载3A持续/5A瞬时脉冲，温升≤20K@3A(远低于行业45K上限)，避免小尺寸连接器因过载发热导致端子退火或绝缘体老化；DIP结构散热路径更直接，热量通过引脚快速传导至PCB铜层，进一步降低温升。
• LCP+镀金+防呆=垂直场景的"可靠性兜底"：DIP连接器引脚承受剪切力更大，对材料强度要求更高；LCP HDT≥310℃耐受260℃波峰焊不变形，拉伸强度≥90MPa，确保引脚锚固力≥30N；镀金层Au 0.05-0.1μm over Ni阻断氧化，500次插拔后接触电阻漂移＜15%，而镀锡版在垂直振动环境下6个月后常＞50mΩ，导致采样失真或通讯中断；阶梯式导向结构从物理层面杜绝误插，保护昂贵BMS电路板。
• DIP插件+自动插装=批量生产的"效率引擎"：9Pin DIP结构兼容高速插装机，无需人工插装或手工焊接(大批量人工成本占比可达30%)；引脚表面镀锡锚固力≥30N，抗振性能优于SMT贴片版本，更适合消费电子、穿戴设备等高振动、大批量场景；标准化定位柱完美适配自动化组装设备，单板装配时间从22s缩短至9s，提升产线效率59%以上。

垂直场景深度适配指南：从"能用"到"好用"的工程细节

TWS耳机充电仓(3.7V单串/7.4V双串/11.1V三串)：解决"极致轻薄+微电流采样+防水防汗+长寿命+双通讯+双预留"七重挑战

• 痛点：TWS耳机电池追求极致轻薄，弯插连接器高度超6mm导致整机厚度增加；需±0.5mV采样精度确保充电截止电压准确，镀锡端子3个月后采样漂移＞2mV；用户运动时汗水渗入，镀锡端子3月即腐蚀；日均开合20次，1年后端子松动；需同时支持I2C电量计+HDQ快充协议；双预留引脚用于固件升级、OTA调试或新增传感器接入。
• SYCAM20P9R1H250解法：7.3mm标准高度助力整机减薄2.0mm；镀金层保证±0.3mV采样精度，500次插拔后仍维持；IP54防护等级耐受汗液侵蚀，ASTM B117盐雾测试48h后接触电阻≤10mΩ；阶梯式导向防止运动中意外脱开；9Pin集成3路采样+动力+GND+2路通讯+2路预留，实现单连接器全功能。
• 避坑提示：建议在连接器外围点胶密封增强防水；采样输入端增加RC滤波(47Ω+100pF)抑制开关噪声；PCB conformal coating涂覆延伸至连接器引脚区域；每批次做宽温循环测试(-20℃↔60℃,100cycles)，筛选早期失效品。

智能手环(3.7V/3.8V单串/7.4V双串/11.1V三串)：平衡"极致轻量+柔性连接+皮肤接触安全+长寿命+双通讯+双预留"矛盾

• 痛点：智能手环电池对重量极度敏感，传统连接器单重＞1g；表带弯曲导致连接器受力，500次弯折后端子松动；长期贴肤佩戴，需通过皮肤刺激性测试；日均充电1次，2年后端子磨损；需同时支持I2C电量计+BLE低功耗通讯；双预留引脚用于心率/血氧传感器数据同步、固件更新或新增健康监测功能。
• SYCAM20P9R1H250解法：单颗重量仅1.1g(含端子)，较同类产品轻5%；DIP垂直对接配合柔性FPC，适应表带弯曲应力；LCP材质通过ISO 10993-10皮肤刺激性测试，长期佩戴无过敏风险；镀金5000次插拔后≤10mΩ，寿命提升5倍；9Pin集成3路采样+动力+GND+2路通讯+2路预留，实现单连接器全功能。
• 避坑提示：穿戴设备PCB建议使用柔性板(R-Flex)适应弯曲；采样走线做差分对布线+屏蔽层；建议在连接器与皮肤接触面增加硅胶保护层；每批次做皮肤刺激性抽检，确保批次安全性。

电子烟雾化器(3.7V单串/7.4V双串/11.1V三串)：解决"极致紧凑+大电流脉冲+防水防油+长寿命+双通讯+双预留"四重挑战

• 痛点：电子烟电池追求极致轻薄，弯插连接器高度超6mm导致整机厚度增加；雾化芯瞬时电流8A@2s(爆发模式)，9Pin动力不足导致电压跌落触发低电保护；烟油渗入导致镀锡端子3月即腐蚀；用户日均插拔20次，半年后端子松动；需同时支持I2C电量显示+UART固件升级；双预留引脚用于温度传感器反馈、安全锁止信号或新增雾化模式控制。
• SYCAM20P9R1H250解法：7.3mm标准高度助力整机减薄2.0mm；多针并联承载5A瞬时脉冲，温升≤25K@5A；镀金+LCP组合耐受烟油侵蚀，ASTM D471油浸测试500h后接触电阻≤15mΩ；阶梯式导向防止使用中意外脱开；9Pin集成3路采样+动力+GND+2路通讯+2路预留，实现单连接器全功能。
• 避坑提示：建议在连接器外围点胶密封增强防油；动力输入端增加TVS管抑制雾化芯反电动势；PCB conformal coating涂覆延伸至连接器引脚区域；每批次做油浸+插拔复合测试，确保批次可靠性。

微型医疗贴片(3.7V单串/7.4V双串/11.1V三串)：解决"医疗级可靠性+高精度采样+消毒兼容+安全冗余+双通讯+双预留"五重挑战

• 痛点：微型医疗贴片电池(单/双/三串)需通过IEC 60601-1医疗安规认证；需±0.5mV采样精度确保设备续航预警准确；酒精/过氧化氢消毒擦拭，普通连接器外壳开裂；临床使用中跌落(1.5m自由跌落)，引脚断裂风险高；需同时支持I2C数据采集+HDQ远程诊断；双预留引脚用于紧急断电、故障报警信号或新增生理参数监测通道。
• SYCAM20P9R1H250解法：LCP材质通过ISO 10993生物相容性测试，耐受75%酒精/3%过氧化氢擦拭1000次不开裂；镀金层保证±0.3mV采样精度；引脚加固+点胶双重加固，通过IEC 60068-2-31跌落测试(1.5m,6面)；阶梯式导向设计，防止临床紧急情况下误操作；9Pin集成3路采样+动力+GND+2路通讯+2路预留，实现单连接器全功能。
• 避坑提示：医疗设备PCB建议使用高CTI材料(≥600V)满足安规爬电距离；采样走线做屏蔽处理抵抗EMI干扰；建议在连接器周围增加减震泡棉；每批次做生物相容性抽检，确保批次一致性。

工程师选型决策树：何时必须选"9Pin+2.0mm+DIP+LCP"公座而非其他规格？

• ✅ 选9Pin+2.0mm+DIP+LCP的场景：需顶部安装/出线且垂直空间≤8mm；需多串三采样+动力+地线+双通讯+双预留一体；工作环境有振动/汗液/消毒/烟油/宽温；产品寿命≥2年且需UL/IEC/IP认证；DIP插件工艺；TWS耳机、智能手环、电子烟、微型医疗贴片等超微型垂直空间标准化场景。
• 不选9Pin+2.0mm+DIP+LCP的场景：仅需动力输出(选2Pin更经济)；垂直空间≤2mm(选90°弯插版本)；需SMT贴片工艺(选SMT版本)；需4串以上采样(选10Pin+)；无顶部出线需求的侧向安装场景。
• ️ 关键验证项：确认PCB孔径公差±0.05mm(超差会导致虚焊或偏移)；确认波峰焊预热温度≤150℃(避免LCP热冲击)；确认9Pin引脚定义与BMS芯片匹配(避免飞线)；确认DIP引脚长度与PCB厚度匹配(推荐引脚露出1.5±0.2mm)；确认顶部出线方向与线缆走向一致(避免强行弯折)。

品控关键点（区别于通用参数的实战检验标准）

• DIP共面度CPK强制管控：引脚共面度≤0.08mm，CPK≥1.33方可放行；超差会导致插装偏移或虚焊；每批次首件+每2小时巡检，建议使用共面度规全检。
• 孔径位置度全检：孔径位置度≤0.05mm，100%光学检测；超差会导致DIP插装困难或虚焊；每批次抽检5件做切片验证，确认焊点空洞率＜5%。
• 镀金层XRF抽检频次：每批次首件+每2小时巡检，确认接触区Au≥0.05μm、Ni≥2μm；公座端子内壁电镀均匀性需重点检测底部与顶部厚度一致性。
• 微动磨损复合测试：每批次抽3件做"500次插拔+5g随机振动"复合测试，确认接触电阻≤12mΩ；若单独插拔或振动测试合格但复合测试失败，说明镀金层厚度或硬度不足，需调整电镀参数。
• MSL 1级时效管控：LCP开封后168小时内必须完成焊接；DIP结构热容较大，吸湿物料更易在波峰焊时产生气泡，超期物料需在80℃烘箱除湿8小时并做上板切片验证。
• 9Pin信号完整性测试：每1000件抽3件做9Pin导通测试，确认各通道电阻偏差≤3%；若偏差＞5%，说明端子弹性不一致，需调整冲压模具或热处理参数。
• DIP引脚锚固力测试：每批次抽5件做引脚锚固力测试，确认轴向保持力≥30N、径向保持力≥25N；若低于标准，说明引脚压入深度不足或PCB孔径偏大，需调整模具或PCB钻孔参数。
• 耐波峰焊验证：每批次抽3件做260℃/10s波峰焊测试，确认壳体无变形、端子无位移、引脚共面度仍≤0.08mm；若变形超差，说明LCP批次稳定性不足，需更换供应商。
• 防呆功能100%验证：每批次抽取10件进行反向插入测试，确认无法完全插入且不会损坏端子；若可强行插入，说明防呆结构尺寸超差，需立即停线排查模具。
