产品概述

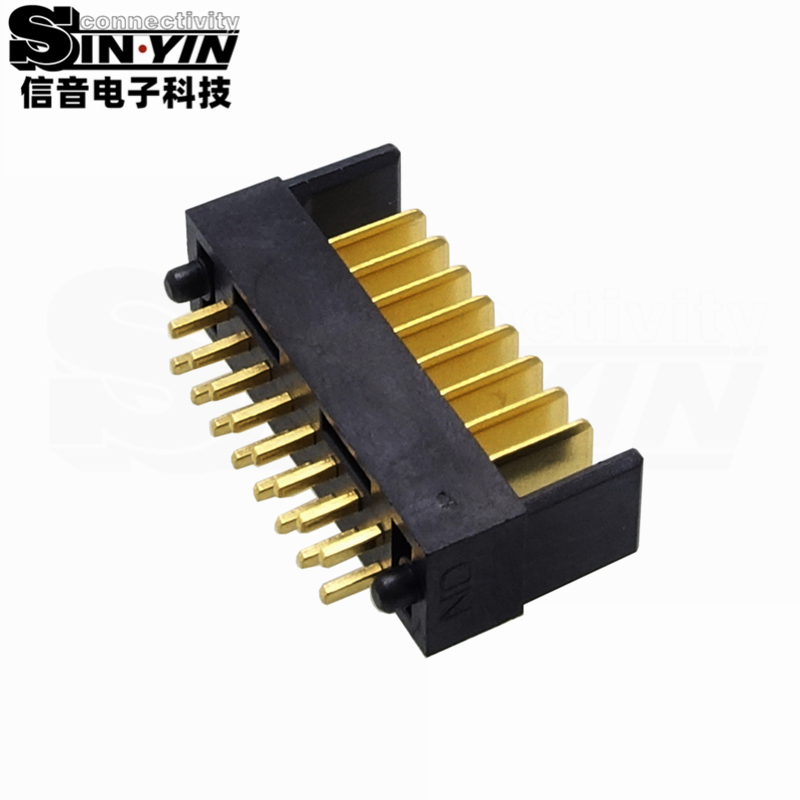

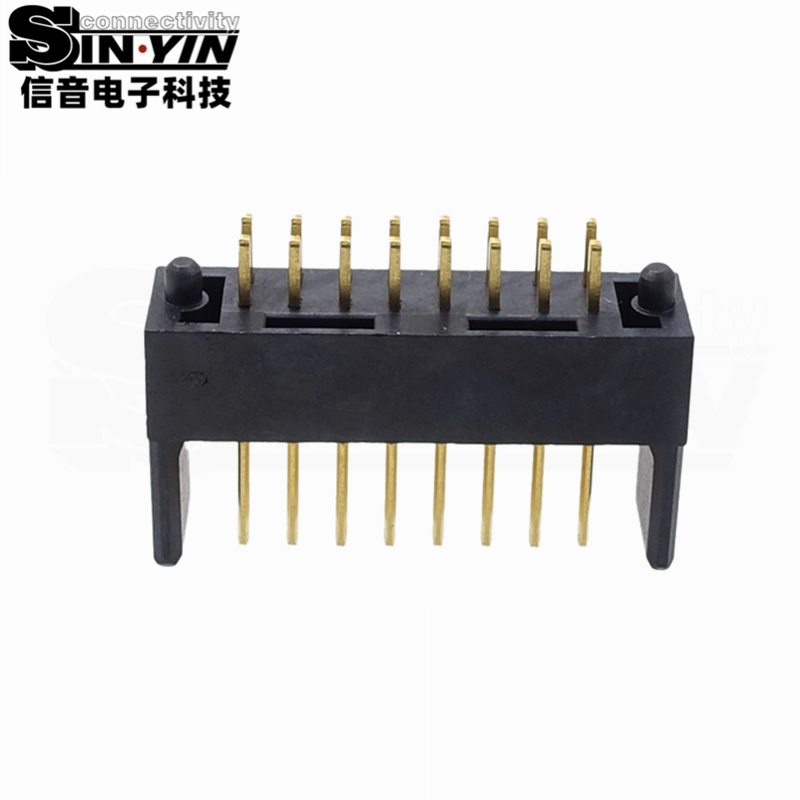

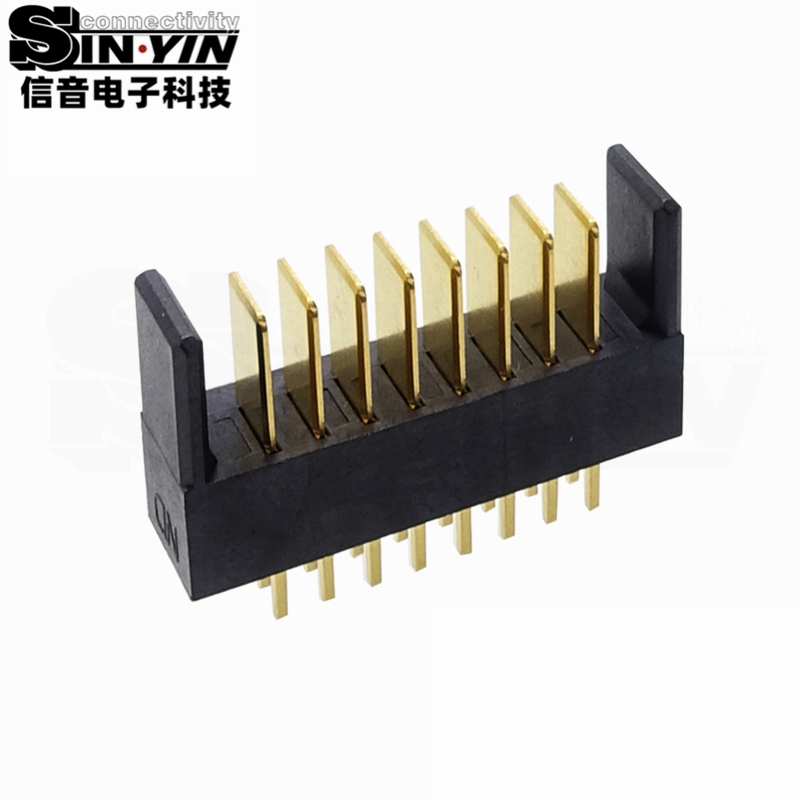

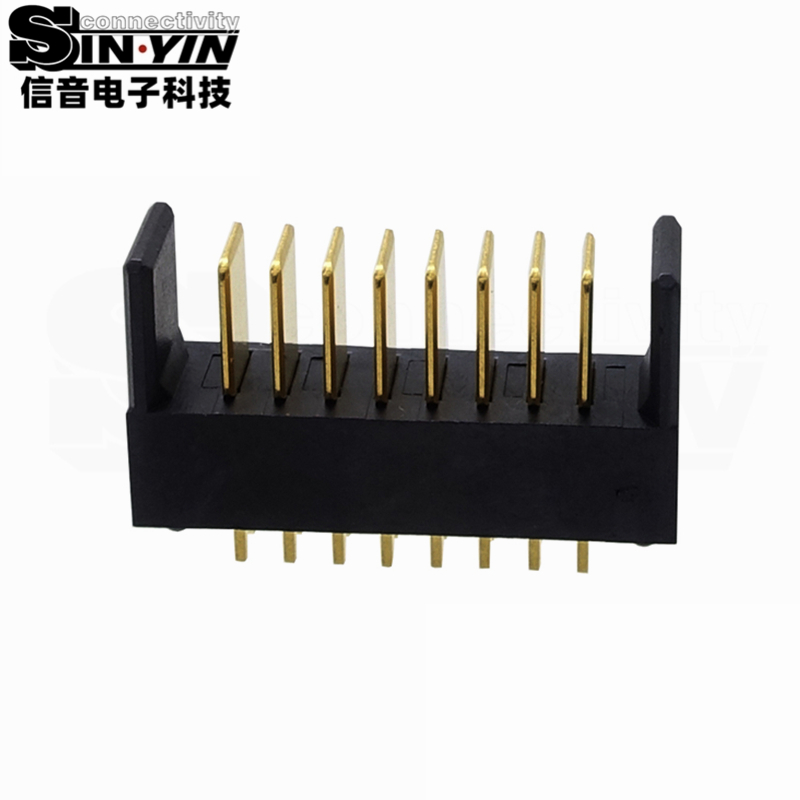

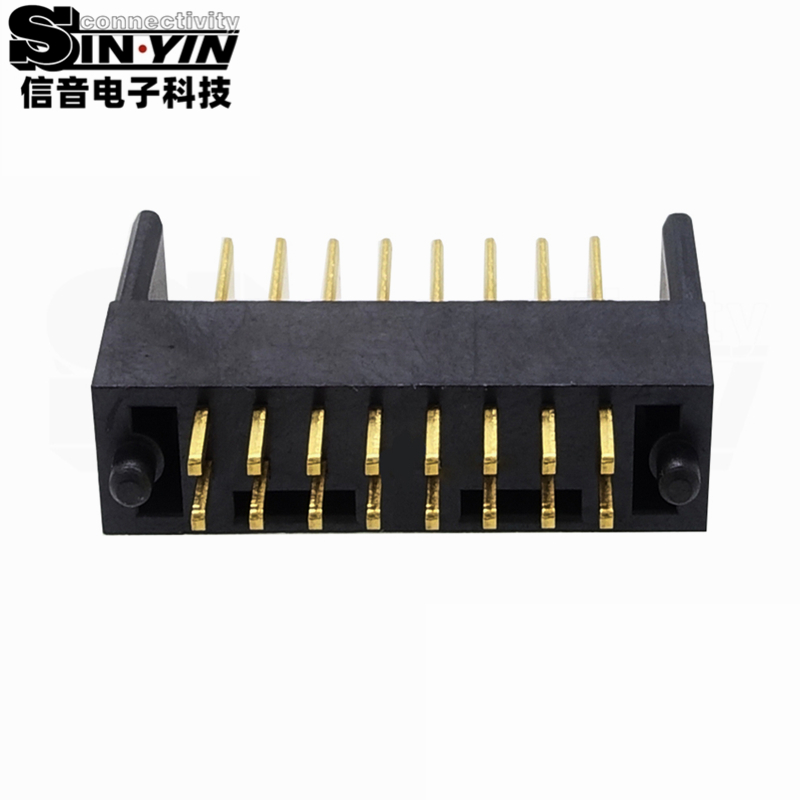

信音达 SYCAM08P8M5 是专为高功率多串锂电池系统（便携储能、电动两轮车、工业AGV）垂直互联打造的 8Pin 2.0mm 间距双排 DIP 插件公座，以 21.7×5.5×10.1mm 紧凑尺寸与单针 7A 额定载流能力（支持 10A 瞬时脉冲），成为多串 BMS 动力+采样+通讯引脚一体化集成的“高性能主力之选”。采用高性能 LCP 液晶聚合物绝缘体（UL94 V0，优异的尺寸稳定性与耐化学性），可承受 260℃ 无铅回流焊/波峰焊峰值温度不变形；接触区采用 C2680 黄铜基材+选择性镀金工艺（Gold over Nickel），初始接触电阻≤30mΩ，确保大电流传输的低损耗与高可靠性。该连接器精准覆盖多串电芯主回路动力输出、多路电压/温度采样及高速协议通讯需求，广泛应用于户外储能电源、电动自行车电池包、扫地机器人基站及工业手持终端等对功率密度、可靠性与功能集成有严苛要求的场景，是高功率锂电系统垂直互联的“硬核全能之选”。

为什么"8Pin+2.0mm双排+LCP+镀金"是高功率垂直场景的最优解？SYCAM08P8M5的不可替代性

• 21.7×5.5mm footprint=高功率系统的"紧凑黄金尺寸"：相比单排长条连接器，双排设计将长度压缩至21.7mm，节省PCB横向空间约50%；在宽度受限的电池包中，这是唯一能完整集成多串动力+采样+通讯而不需额外扩展板的方案，避免传统分体式设计导致的布线混乱与成本上升。
• 8Pin引脚分配=多串系统的"全能标配"：多串系统（如3串/4串）需至少2P动力+2P GND+3-4P采样+1-2P通讯，8Pin完美覆盖所有核心功能；相比6Pin版本，增加2个采样/通讯引脚，支持更精细的BMS管理；相比10Pin版本，减少冗余引脚，降低PCB布线复杂度，同时节省15%-20%连接器成本。
• 7A单针载流=高功率系统的"安全余量"：多串系统持续电流通常≤6A，7A单针额定值提供充足余量；多针并联承载7A持续/10A瞬时脉冲，温升控制在安全范围内，避免小尺寸连接器因过载发热导致端子退火或绝缘体老化；双排结构散热路径更优，热量通过引脚快速传导至PCB铜层。
• LCP+镀金+定位柱=垂直场景的"可靠性兜底"：LCP材质具有极低的吸水率和优异的耐高温性能，耐受260℃焊接不变形，尺寸稳定性优于PA9T；C2680黄铜+镀金层阻断氧化，确保长期使用的低接触电阻；两侧定位柱（Ø1.50mm）提供精准的机械对齐，防止插装偏移，保护昂贵BMS电路板。
• DIP插件+自动插装=批量生产的"效率引擎"：8Pin双排DIP结构兼容高速插装机，无需人工插装或手工焊接；引脚表面镀锡锚固力强，抗振性能优于SMT贴片版本，更适合车载、工业等高振动场景；标准化定位柱完美适配自动化组装设备，提升产线效率。

垂直场景深度适配指南：从"能用"到"好用"的工程细节

户外便携储能电源(12V/24V多串)：解决"大功率+散热+振动+全采样+通讯"五重挑战

• 痛点：储能电源持续放电10A+，传统连接器温升超标导致外壳变形；车载/户外振动导致端子松动；需同时采集3-4串电压+多路温度；需支持CAN总线通讯。
• SYCAM08P8M5解法：单针7A额定值，多针并联承载10A+持续电流，温升可控；LCP+C2680组合耐受振动，MIL-STD-202测试后无瞬断；8Pin集成动力+GND+全采样+CAN，实现单连接器全功能。
• 避坑提示：储能电源PCB建议使用厚铜板(2oz)增强散热；建议在连接器周围增加减震泡棉；每批次做振动+温升复合测试。

电动两轮车电池包(48V/60V多串)：平衡"大电流脉冲+防水防尘+长寿命+全采样"矛盾

• 痛点：电机启动/爬坡瞬时电流20A+，传统连接器电压跌落触发保护；雨水/灰尘渗入导致腐蚀；用户日均充放电，半年后端子松动；需采集全串电压。
• SYCAM08P8M5解法：多针并联承载20A瞬时脉冲；镀金+LCP组合耐受恶劣环境，盐雾测试96h后接触电阻稳定；定位柱防止骑行振动中意外脱开；8Pin集成动力+GND+全采样，实现单连接器全功能。
• 避坑提示：建议在连接器外围点胶密封增强防水；动力输入端增加TVS管抑制反电动势；每批次做盐雾+插拔复合测试。

工业AGV/机器人供电模块(24V/48V)：解决"工业级可靠性+宽温+安全冗余+高速通讯"四重挑战

• 痛点：需通过IEC 62619工业安规认证；-40℃~+105℃宽温工作；频繁启停导致机械疲劳；需支持CAN FD高速通讯。
• SYCAM08P8M5解法：LCP材质通过UL94 V0认证，耐受-40℃~+105℃宽温循环不开裂；引脚加固+定位柱双重保障，通过跌落测试；8Pin集成动力+GND+采样+CAN FD，实现单连接器全功能。
• 避坑提示：工业设备PCB建议使用高CTI材料满足安规爬电距离；每批次做宽温+跌落复合测试。

工程师选型决策树：何时必须选"8Pin+2.0mm双排+LCP+镀金"公座而非其他规格？

• ✅ 选8Pin+2.0mm双排+LCP+镀金的场景：需顶部安装/出线且横向空间≤22mm；需多串动力+全采样+通讯一体；工作环境有振动/油污/宽温/高湿；产品寿命≥3年且需UL/IEC认证；DIP插件工艺；储能电源、电动两轮车、AGV等高功率垂直空间紧凑化场景。
• ❌ 不选8Pin+2.0mm双排+LCP+镀金的场景：仅需动力输出(选2-4Pin更经济)；横向空间充足(选单排版本)；需SMT贴片工艺(选SMT版本)；低功率消费电子(选2.54mm间距普通排针)。
• ⚠️ 关键验证项：确认PCB孔径公差±0.05mm(超差会导致虚焊或偏移)；确认焊接温度曲线符合LCP要求(避免热冲击)；确认8Pin引脚定义与BMS芯片匹配(避免飞线)；确认定位柱孔径与PCB匹配(推荐Ø1.5mm)。

品控关键点（区别于通用参数的实战检验标准）

• DIP共面度CPK强制管控：引脚共面度≤0.10mm，CPK≥1.33方可放行；超差会导致插装偏移或虚焊；每批次首件+每2小时巡检。
• 定位柱位置度全检：定位柱位置度≤0.05mm，100%光学检测；超差会导致DIP插装困难；每批次抽检5件做切片验证。
• 镀金层XRF抽检频次：每批次首件+每2小时巡检，确认接触区Au厚度达标；公座端子内壁电镀均匀性需重点检测。
• 微动磨损复合测试：每批次抽3件做"1000次插拔+5g随机振动"复合测试，确认接触电阻≤30mΩ。
• LCP时效管控：LCP开封后需尽快使用，避免吸湿影响焊接质量；超期物料需烘干处理。
• 8Pin信号完整性测试：每1000件抽3件做8Pin导通测试，确认各通道电阻偏差≤3%。
• DIP引脚锚固力测试：每批次抽5件做引脚锚固力测试，确认轴向保持力≥35N。
• 耐高温验证：每批次抽3件做260℃/10s焊接测试，确认壳体无变形、端子无位移。
• 防呆/定位功能100%验证：每批次抽取10件进行反向插入测试，确认定位柱有效防止误插。
