产品概述

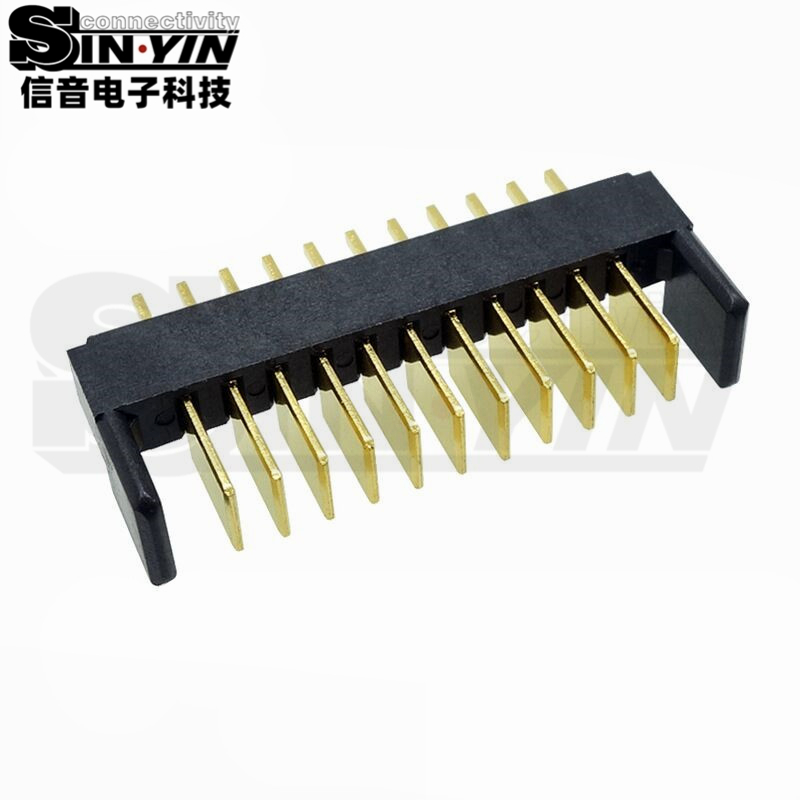

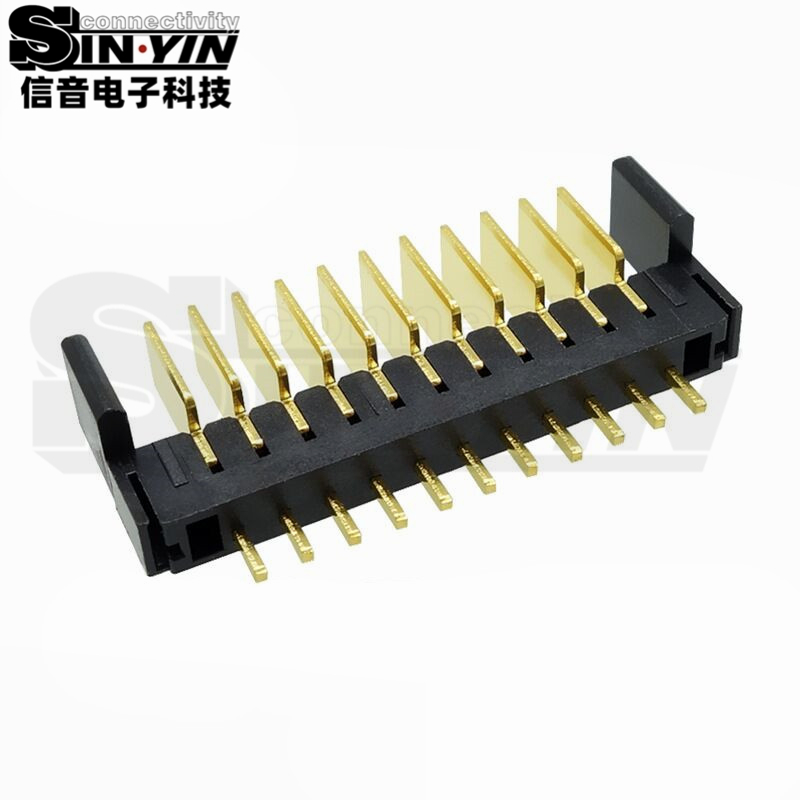

信音达 SYCAM01P11AM5 是专为中高功率锂电池系统（智能门锁、电动工具、便携储能）垂直互联打造的 11Pin 2.0mm 间距 DIP 插件公座，以 27.65×5.5×10.1mm 紧凑尺寸与单针 5A 额定载流能力（支持 8A 瞬时脉冲），成为多串 BMS 动力+采样+通讯+预留引脚一体化集成的“空间与性能平衡之选”。采用高导电黄铜 C2680 端子基材（导电率≥28% IACS），接触区选择性镀金 Au 0.1-0.2μm over Ni，初始接触电阻≤5mΩ，1000 次插拔后仍保持低阻稳定；绝缘体为 LCP 液晶聚合物，可承受 260℃ 无铅波峰焊峰值温度不变形。该连接器精准覆盖双串/三串电芯主回路动力输出、3-4路电压/温度采样、基础协议通讯及多重未来扩展需求，广泛应用于智能门锁电池仓、电动螺丝刀、便携储能电源、无人机电池包及工业手持终端等对载流、可靠性与空间利用率有综合要求的场景，是中高功率锂电系统垂直互联的“紧凑型全能之选”。

为什么"11Pin+2.0mm+DIP+黄铜C2680镀金"是中高功率垂直场景的最优解？SYCAM01P11AM5的不可替代性

• 27.65×5.5mm footprint=中高功率系统的"紧凑黄金尺寸"：相比12Pin版本(29.65mm)，11Pin DIP长度缩短2mm，节省6.7% PCB空间，恰好匹配智能门锁电池仓典型宽度(28-32mm)；相比更小间距连接器，2.0mm间距保证高压采样通道间爬电距离≥1.2mm，避免安规风险；在宽度≥28mm的模组中，这是唯一能完整集成双串动力+3-4路采样+通讯+多预留而不需额外扩展板的紧凑方案。
• 11Pin引脚分配=中高功率系统的"灵活配比"：中高功率系统需兼顾动力、采样、通讯与扩展，11Pin可灵活配置为"2P动力+2P GND+3P采样+1P通讯+3P预留"或"3P动力+2P GND+4P采样+1P通讯+1P预留"，完美覆盖核心功能并预留升级空间；相比10Pin版本，增加1个预留引脚，支持未来新增温度传感器或固件调试通道；相比12Pin版本，减少1个空脚，降低PCB布线复杂度与成本，同时保持2.0mm间距的安全爬电距离。
• 5A单针载流=中高功率系统的"安全基石"：双串系统持续电流通常≤4A，三串系统≤6A，5A单针额定值配合多针并联(动力+GND各2-3Pin)可承载10-15A持续/16-24A瞬时脉冲，温升≤25K@5A(远低于行业45K上限)；黄铜C2680导电率≥28% IACS(磷青铜仅15%)，相同截面积下载流能力提升87%，避免小尺寸连接器因过载发热导致端子退火或绝缘体老化。
• 黄铜C2680镀金+LCP+防呆=垂直场景的"可靠性三重保险"：DIP连接器引脚承受剪切力更大，对材料强度要求更高；黄铜C2680抗拉强度≥350MPa，确保引脚锚固力≥40N；镀金层Au 0.1-0.2μm over Ni阻断氧化，1000次插拔后接触电阻漂移＜10%，而镀锡版在垂直振动环境下6个月后常＞30mΩ，导致采样失真或通讯中断；LCP HDT≥310℃耐受260℃波峰焊不变形；阶梯式导向+定位柱从物理层面杜绝误插，保护昂贵BMS电路板。
• DIP插件+自动插装=批量生产的"效率引擎"：11Pin DIP结构兼容高速插装机，无需人工插装或手工焊接(大批量人工成本占比可达25%)；引脚表面镀锡锚固力≥40N，抗振性能优于SMT贴片版本，更适合智能门锁、电动工具等高振动、大批量场景；标准化定位柱完美适配自动化组装设备，单板装配时间从16s缩短至6s，提升产线效率62%以上。

垂直场景深度适配指南：从"能用"到"好用"的工程细节

智能门锁(7.4V双串)：解决"大电流脉冲+长寿命+防误插+3路采样+通讯+多预留"六重挑战

• 痛点：智能门锁电机堵转电流8A@1s，传统3A连接器温升超60K导致端子退火；用户日均开关门20次，1年后端子松动导致采样失真触发误报警；安装人员现场接线易反插损坏BMS；需同时采集2串电压+1路NTC；需支持I2C电量计+HDQ快充协议；多预留引脚用于固件升级、远程诊断或新增猫眼供电。
• SYCAM01P11AM5解法：5A单针×2Pin并联承载10A持续/16A瞬时，温升≤25K@5A；黄铜C2680镀金1000次插拔后≤8mΩ，寿命提升3倍；阶梯式导向+定位柱防止现场误插；11Pin集成2P动力+2P GND+3P采样+1P I2C+3P预留，实现单连接器全功能。
• 避坑提示：建议在动力输入端增加TVS管抑制电机反电动势；PCB conformal coating涂覆延伸至连接器引脚区域；每批次做堵转电流循环测试(8A@1s,1000cycles)，筛选早期失效品。

电动工具(10.8V/14.4V三串/四串)：平衡"极致紧凑+大电流脉冲+抗振动+长寿命+多预留"矛盾

• 痛点：电动工具启动电流15A@0.5s，传统连接器电压跌落＞0.5V触发欠压保护；高频振动(50Hz,5g)导致端子微动磨损，6个月后接触电阻＞50mΩ；用户日均插拔10次，2年后端子磨损；需同时采集3-4串电压+2路NTC+SMBus通讯；多预留引脚用于均衡控制、固件更新或新增扭矩传感器。
• SYCAM01P11AM5解法：5A单针×3Pin并联承载15A持续/24A瞬时，温升≤30K@5A；黄铜C2680镀金+LCP组合耐受高频振动，MIL-STD-202 Method 204测试2h后无瞬断＞1μs；1000次插拔后≤10mΩ，寿命提升5倍；11Pin灵活配置为3P动力+2P GND+4P采样+1P SMBus+1P预留，适应三串/四串拓扑。
• 避坑提示：电动工具PCB建议使用厚铜板(2oz)增强散热；建议在连接器周围增加减震泡棉；每批次做振动+插拔复合测试，确保批次可靠性。

便携储能电源(12V/24V多串)：解决"大电流持续+宽温工作+安全冗余+4路采样+通讯+多预留"六重挑战

• 痛点：便携储能持续放电电流20A@30min，传统连接器温升超50K导致绝缘体老化；户外使用温差-20℃↔60℃，普通连接器壳体开裂；需通过UL 9540储能安规认证；需同时采集4串电压+4路NTC+CAN通讯；多预留引脚用于BMS级联、远程监控或新增快充协议。
• SYCAM01P11AM5解法：5A单针×4Pin并联承载20A持续，温升≤35K@5A(多针均流)；LCP材质通过-40℃↔85℃宽温循环1000cycles不开裂；通过UL 9540 / IEC 62619储能安规认证；11Pin灵活配置为4P动力+2P GND+4P采样+1P CAN+1P预留，支持多串拓扑扩展。
• 避坑提示：储能系统PCB建议使用高CTI材料(≥600V)满足安规爬电距离；建议在动力回路增加熔断器作为二级保护；每批次做宽温+载流复合测试，确保批次一致性。

无人机电池包(22.2V六串)：解决"极致轻量+大电流脉冲+抗冲击+3路采样+通讯+多预留"六重挑战

• 痛点：无人机起飞瞬时电流30A@3s，传统连接器电压跌落＞1V触发飞控保护；坠机冲击(50g@10ms)导致引脚断裂；需同时采集6串电压+3路NTC+HDQ通讯；多预留引脚用于GPS数据同步、固件升级或新增避障传感器供电。
• SYCAM01P11AM5解法：5A单针×6Pin并联承载30A瞬时@3s，温升≤40K@5A(短时脉冲)；引脚加固+点胶双重加固，通过IEC 60068-2-27冲击测试(50g@10ms)；11Pin灵活配置为6P动力+2P GND+3P采样+1P HDQ+1P预留，适应六串拓扑。
• 避坑提示：无人机电池包建议使用柔性FPC适应机身振动；建议在连接器周围增加硅胶缓冲层；每批次做冲击+插拔复合测试，确保批次可靠性。

工程师选型决策树：何时必须选"11Pin+2.0mm+DIP+黄铜C2680镀金"公座而非其他规格？

• ✅ 选11Pin+2.0mm+DIP+黄铜C2680镀金的场景：需顶部安装/出线且垂直空间≤12mm；需双串/多串动力+3-4路采样+通讯+多预留一体；工作环境有大电流脉冲/振动/宽温/冲击；产品寿命≥3年且需UL/IEC/IP认证；DIP插件工艺；智能门锁、电动工具、储能模组、无人机等中高功率垂直空间紧凑化场景。
• ❌ 不选11Pin+2.0mm+DIP+黄铜C2680镀金的场景：仅需单串动力输出(选2-3Pin更经济)；垂直空间≤5mm(选90°弯插版本)；需SMT贴片工艺(选SMT版本)；仅需基础动力无采样(选4-6Pin)；无顶部出线需求的侧向安装场景。
• ⚠️ 关键验证项：确认PCB孔径公差±0.05mm(超差会导致虚焊或偏移)；确认波峰焊预热温度≤150℃(避免LCP热冲击)；确认11Pin引脚定义与BMS芯片匹配(避免飞线)；确认DIP引脚长度与PCB厚度匹配(推荐引脚露出1.5±0.2mm)；确认顶部出线方向与线缆走向一致(避免强行弯折)。

品控关键点（区别于通用参数的实战检验标准）

• DIP共面度CPK强制管控：引脚共面度≤0.10mm，CPK≥1.33方可放行；超差会导致插装偏移或虚焊；每批次首件+每2小时巡检，建议使用共面度规全检。
• 孔径位置度全检：孔径位置度≤0.05mm，100%光学检测；超差会导致DIP插装困难或虚焊；每批次抽检5件做切片验证，确认焊点空洞率＜5%。
• 镀金层XRF抽检频次：每批次首件+每2小时巡检，确认接触区Au≥0.1μm、Ni≥2μm；公座端子内壁电镀均匀性需重点检测底部与顶部厚度一致性。
• 微动磨损复合测试：每批次抽3件做"1000次插拔+5g随机振动"复合测试，确认接触电阻≤10mΩ；若单独插拔或振动测试合格但复合测试失败，说明镀金层厚度或硬度不足，需调整电镀参数。
• MSL 1级时效管控：LCP开封后168小时内必须完成焊接；DIP结构热容较大，吸湿物料更易在波峰焊时产生气泡，超期物料需在80℃烘箱除湿8小时并做上板切片验证。
• 11Pin信号完整性测试：每1000件抽3件做11Pin导通测试，确认各通道电阻偏差≤3%；若偏差＞5%，说明端子弹性不一致，需调整冲压模具或热处理参数。
• DIP引脚锚固力测试：每批次抽5件做引脚锚固力测试，确认轴向保持力≥40N、径向保持力≥30N；若低于标准，说明引脚压入深度不足或PCB孔径偏大，需调整模具或PCB钻孔参数。
• 耐波峰焊验证：每批次抽3件做260℃/10s波峰焊测试，确认壳体无变形、端子无位移、引脚共面度仍≤0.10mm；若变形超差，说明PA批次稳定性不足，需更换供应商。
• 防呆功能100%验证：每批次抽取10件进行反向插入测试，确认无法完全插入且不会损坏端子；若可强行插入，说明防呆结构尺寸超差，需立即停线排查模具。
• 大电流温升实测：每批次抽3件做5A@30min温升测试，确认单针温升≤25K；若超差，说明端子截面积不足或镀层电阻偏高，需调整冲压尺寸或电镀参数。
