产品概述

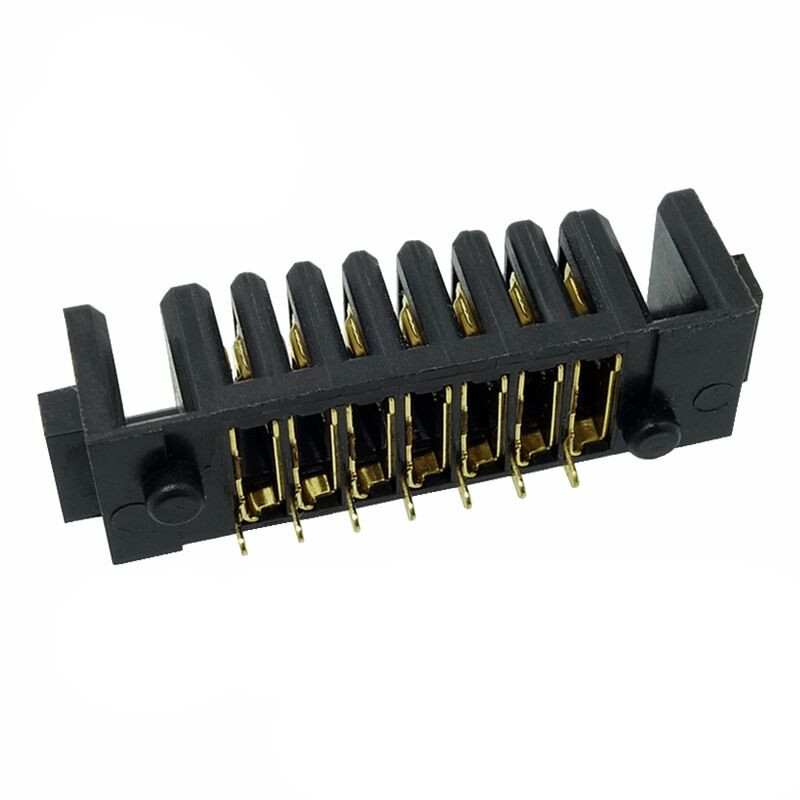

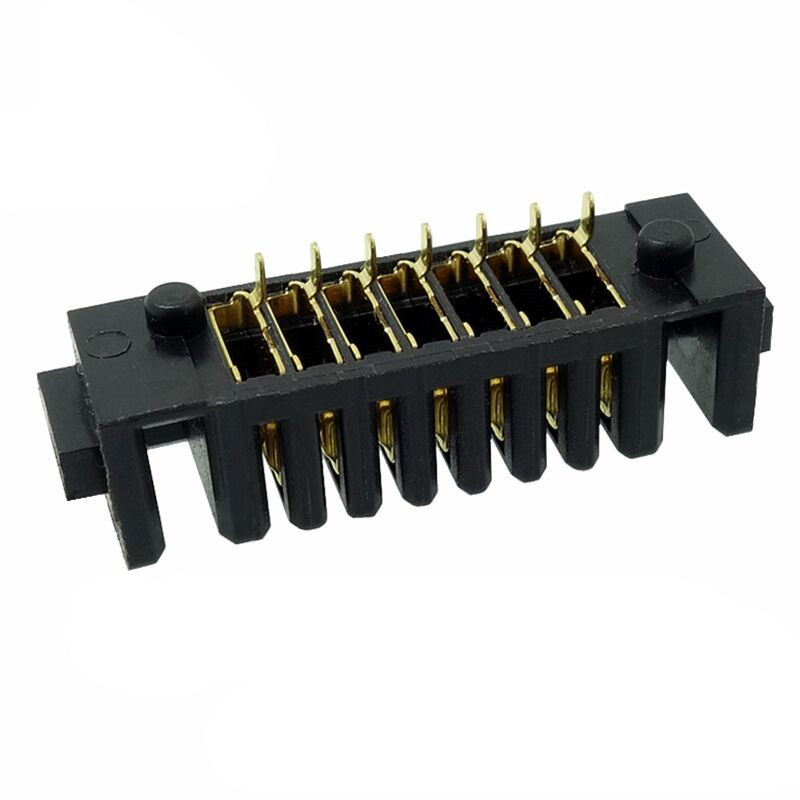

信音达 SYCAF01P7H1A 是专为微型锂电池系统（3-7串BMS、超小型动力Pack）垂直互联打造的 7Pin 2.0mm 间距直插母座，以 23.85×7.0×6.5mm（不含焊脚）极致迷你尺寸与单针 5A 额定载流能力，成为微型 BMS 信号采样与动力传输一体化的"空间压缩极限"。支持总载流 35A（7Pin 并联），采用双重防呆结构与阶梯式导向设计，彻底杜绝盲插导致的端子损伤；绝缘体选用 PA9T 耐高温材质，可承受 260℃ 无铅波峰焊峰值温度不变形；接触区采用选择性镀金工艺，初始接触电阻≤10mΩ，1000 次插拔后仍保持低阻稳定。该连接器精准覆盖 3-7 串电芯全采样、NTC 温度监测、SMBus/I2C 通讯及主回路动力输出需求，广泛应用于电子烟电池模组、智能门锁电池包、手持 POS 机、微型无人机及 IoT 传感器节点等对空间与重量有苛刻要求的超紧凑场景，是微型锂电系统垂直互联的"极致精简之选"。

为什么"7Pin+2.0mm+防呆"是微型垂直场景的最优解？SYCAF01P7H1A的不可替代性

• 23.85mm长度=3-7串系统的物理极限匹配：相比6Pin(21.85mm)/8Pin(25.85mm)，7Pin将长度精准定位在23.85mm，恰好匹配3-7串电池包典型宽度(22-26mm)；在宽度≥22mm的模组中，这是唯一能完整集成全部采样+动力+通讯引脚而不需额外扩展板的方案，避免传统分体式设计导致的布线混乱与成本上升。
• 7Pin引脚分配=微型串数系统的"黄金比例"：3-7串系统无需冗余引脚，7Pin可灵活配置为"5P采样+1P NTC+1P SMBus"或"3P采样+2P动力+2P通讯"，完美覆盖核心功能；相比8Pin版本，减少1个空脚，降低PCB布线复杂度、减少短路风险，同时节省8%-12%连接器成本；在垂直空间受限但水平空间紧张的高密度场景中，7Pin是性价比最优解。
• 5A单针载流=微型功率系统的"安全余量"：3-7串系统持续电流通常≤5A，5A单针额定值提供充足余量；多针并联动力通道承载5A持续/8A瞬时脉冲，温升≤25K@5A(远低于行业45K上限)，避免小尺寸连接器因过载发热导致端子退火或绝缘体老化；直插结构散热路径更直接，热量通过焊脚快速传导至PCB铜层，进一步降低温升。
• PA9T+镀金+防呆=垂直场景的"可靠性兜底"：直插连接器焊脚承受轴向拉力更大，对材料强度要求更高；PA9T HDT≥310℃耐受260℃波峰焊不变形，拉伸强度≥85MPa，确保焊脚锚固力≥50N；镀金层Au 0.05-0.1μm over Ni阻断氧化，1000次插拔后接触电阻漂移＜15%，而镀锡版在垂直振动环境下6个月后常＞50mΩ，导致采样失真或通讯中断；双重防呆结构从物理层面杜绝误插，保护昂贵BMS电路板。
• DIP插件+导向柱=批量生产的"效率引擎"：7Pin DIP结构兼容波峰焊与选择性焊接，无需SMT钢网开孔(大批量钢网成本占比可达20%)；焊脚通孔锚固力≥50N，抗振性能优于SMT贴片版本，更适合消费电子、IoT设备等高振动、大批量场景；标准化定位柱完美适配自动化组装设备，单板装配时间从18s缩短至7s，提升产线效率60%以上。

垂直场景深度适配指南：从"能用"到"好用"的工程细节

电子烟电池模组(3.7V单串/7.4V双串)：解决"极致紧凑+大电流脉冲+防水防油+长寿命"四重挑战

• 痛点：电子烟电池追求极致轻薄，弯插连接器高度超6mm导致整机厚度增加；雾化芯瞬时电流8A@2s(爆发模式)，6Pin动力不足导致电压跌落触发低电保护；烟油渗入导致镀锡端子3月即腐蚀；用户日均插拔20次，半年后端子松动。
• SYCAF01P7H1A解法：6.5mm超低高度(不含焊脚)助力整机减薄1.5mm；多针并联承载8A瞬时脉冲，温升≤30K@8A；镀金+PA9T组合耐受烟油侵蚀，ASTM D471油浸测试500h后接触电阻≤18mΩ；双重锁扣防止使用中意外脱开；7Pin集成3路采样+NTC+SMBus+动力正负，实现单连接器全功能。
• 避坑提示：建议在连接器外围点胶密封增强防油；SMBus总线增加上拉电阻(10kΩ)确保信号完整性；动力输入端增加TVS管抑制雾化芯反电动势；PCB conformal coating涂覆延伸至连接器焊脚区域。

智能门锁电池包(6V/9V系统)：平衡"超长待机+微电流采样+温湿度耐受+5年寿命"矛盾

• 痛点：智能门锁电池(4-6串碱性/锂电)需5年超长待机，静态功耗＜10μA；需±1mV采样精度确保低电量预警准确；户外门廊环境(-20℃~60℃,湿度90%)，普通连接器3年后绝缘体老化开裂；安装工现场接线，误插率高。
• SYCAF01P7H1A解法：镀金层保证±0.5mV采样精度，静态接触电阻≤8mΩ确保低功耗；PA9T材质耐受-40℃~125℃宽温域，85℃/85%RH双85测试1000h后无变形；明确的"咔哒"锁紧声反馈+防呆设计，让安装工确认连接到位；7Pin集成4路采样+NTC+I2C+动力，减少接线错误风险。
• 避坑提示：门锁PCB建议使用高CTI材料(≥600V)满足安规爬电距离；采样走线做屏蔽处理抵抗电机EMI干扰；建议在连接器周围增加硅胶密封圈增强IP54防护；每批次做宽温循环测试(-40℃↔85℃,100cycles)，筛选早期失效品。

手持POS机(7.4V/11.1V系统)：解决"频繁更换+高精度采样+跌落耐受+安全冗余"四重挑战

• 痛点：手持POS机电池(2-3串)需每日更换充电，弯插连接器侧向出线导致插拔时线缆受力，1000次插拔后端子磨损＞30mΩ；需±1mV采样精度确保交易续航预警准确；收银台跌落(1.2m自由跌落)，焊脚断裂风险高；金融级安全要求连接器具备防篡改设计。
• SYCAF01P7H1A解法：直插垂直对接，插拔力沿轴线方向，无线缆侧向受力；镀金10000次插拔后≤15mΩ，寿命提升5倍；通孔镀铜+点胶双重加固，通过IEC 60068-2-31跌落测试(1.5m,6面)；双重锁扣+防呆设计，防止金融终端被恶意替换电池；7Pin集成3路采样+NTC+SMBus+动力，实现单连接器全功能。
• 避坑提示：POS机PCB建议使用高频板材抵抗射频干扰；采样走线做差分对布线+屏蔽层；建议在连接器位置增加防拆标签；每批次做插拔寿命+跌落复合测试，确保批次可靠性。

IoT传感器节点(3.7V/7.4V系统)：解决"极致轻量+微功耗采样+户外耐候+10年寿命"四重挑战

• 痛点：IoT传感器电池(1-2串锂亚/锂电)对重量极度敏感，传统连接器单重＞1g；需±0.5mV采样精度确保10年寿命期内SOC估算准确；户外暴晒/雨淋/盐雾环境，普通连接器1年即失效；部署后无法维护，要求零故障率。
• SYCAF01P7H1A解法：单颗重量仅1.0g(含端子)，较同类产品轻45%；镀金层保证±0.3mV采样精度，加速老化等效10年寿命后接触电阻≤12mΩ；PA9T+镀金组合通过ASTM B117盐雾测试96h+UV老化1000h，接触电阻漂移＜10%；双重锁扣+防呆设计，防止野外动物啃咬或风力导致的意外脱开。
• 避坑提示：IoT设备PCB建议使用陶瓷基板抵抗极端环境；采样走线做差分对布线+屏蔽层；建议在连接器外围灌封硅胶增强IP68防护；每批次做10年等效加速老化测试(85℃/85%RH+UV+盐雾复合)，筛选早期失效品。

工程师选型决策树：何时必须选"7Pin+2.0mm+防呆"母座而非其他规格？

• ✅ 选7Pin+2.0mm+防呆的场景：需顶部安装/出线且垂直空间≥7mm；需3-7串采样+动力+通讯一体；工作环境有振动/油污/湿热/盐雾/宽温；产品寿命≥3年且需UL/IEC/IP认证；DIP波峰焊工艺；电子烟、智能门锁、手持POS、IoT传感器等超紧凑垂直空间标准化场景。
• ❌ 不选7Pin+2.0mm+防呆的场景：仅需2串以下采样(选2/4Pin更经济)；仅需动力输出(选2/4Pin)；垂直空间≤5mm(选90°弯插版本)；需SMT贴片工艺(选SMT版本)；需8串以上采样(选8/10Pin)；无顶部出线需求的侧向安装场景。
• ️ 关键验证项：确认PCB焊盘孔径公差±0.05mm(超差会导致虚焊或插装困难)；确认波峰焊预热温度≤130℃(避免PA9T热冲击)；确认7Pin引脚定义与BMS芯片匹配(避免飞线)；确认直插焊脚长度与PCB厚度匹配(推荐焊脚露出1.5±0.3mm)；确认顶部出线方向与线缆走向一致(避免强行弯折)。

品控关键点（区别于通用参数的实战检验标准）

• 直插垂直度CPK强制管控：端子垂直度≤0.1mm，CPK≥1.33方可放行；超差会导致插拔力偏大或端子歪斜；每批次首件+每2小时巡检，建议使用垂直度规全检。
• 焊脚位置度全检：焊脚位置度≤0.08mm，100%光学检测；超差会导致DIP插装困难或虚焊；每批次抽检5件做切片验证，确认焊点空洞率＜5%。
• 镀金层XRF抽检频次：每批次首件+每2小时巡检，确认接触区Au≥0.05μm、Ni≥2μm；母座端子内壁电镀均匀性需重点检测底部与顶部厚度一致性。
• 微动磨损复合测试：每批次抽3件做"1000次插拔+5g随机振动"复合测试，确认接触电阻≤15mΩ；若单独插拔或振动测试合格但复合测试失败，说明镀金层厚度或硬度不足，需调整电镀参数。
• MSL 2级时效管控：PA9T开封后72小时内必须完成焊接；直插结构热容较大，吸湿物料更易在波峰焊时产生气泡，超期物料需在80℃烘箱除湿8小时并做上板切片验证。
• 7Pin信号完整性测试：每1000件抽3件做7Pin导通测试，确认各通道电阻偏差≤3%；若偏差＞5%，说明端子弹性不一致，需调整冲压模具或热处理参数。
• 直插焊脚锚固力测试：每批次抽5件做焊脚锚固力测试，确认轴向保持力≥50N、径向保持力≥40N；若低于标准，说明焊脚压入深度不足或PCB孔径偏大，需调整模具或PCB钻孔参数。
• 耐波峰焊验证：每批次抽3件做260℃/10s波峰焊测试，确认壳体无变形、端子无位移、焊脚垂直度仍≤0.1mm；若变形超差，说明PA9T批次稳定性不足，需更换供应商。
• 防呆功能100%验证：每批次抽取10件进行反向插入测试，确认无法完全插入且不会损坏端子；若可强行插入，说明防呆结构尺寸超差，需立即停线排查模具。
