产品概述

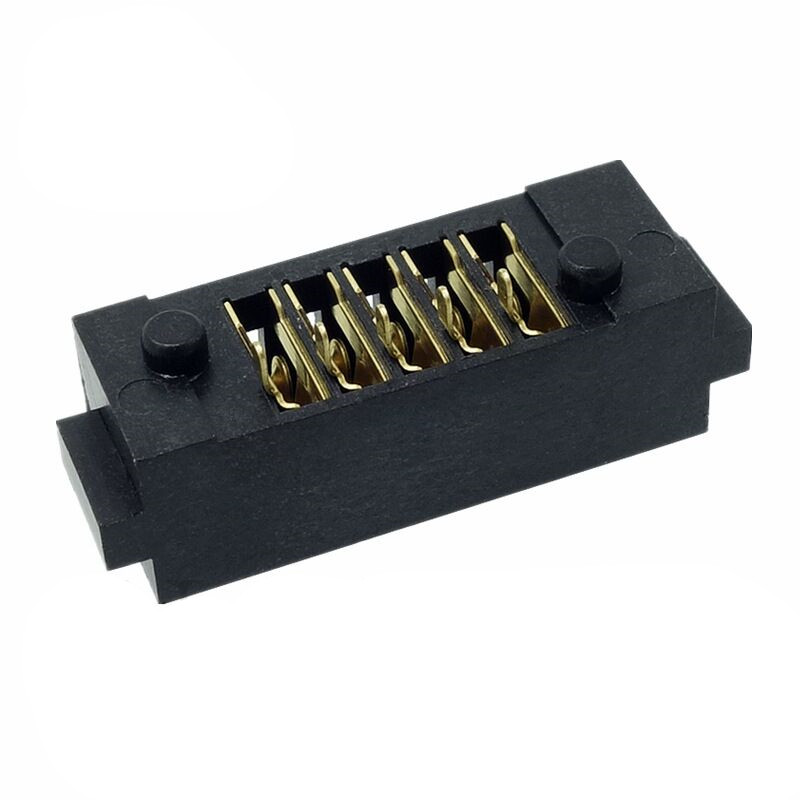

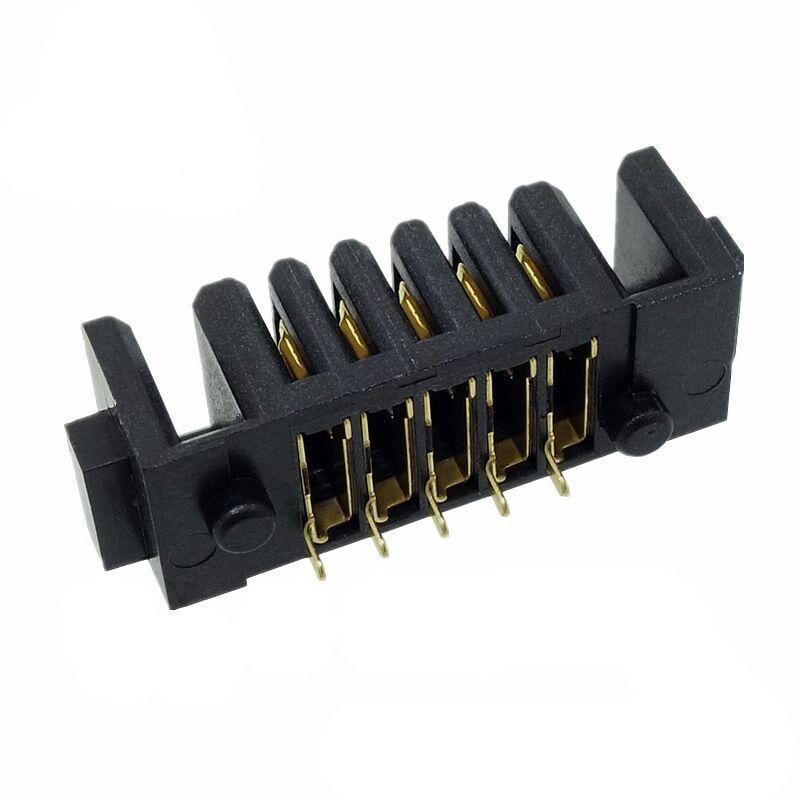

信音达 SYCAF01P5H1A 是专为智能门锁锂电池系统（3-5串BMS、超长待机Pack）垂直互联打造的 5Pin 2.0mm 间距直插母座，以 19.85×7.0×6.5mm（不含焊脚）极致紧凑尺寸与单针 5A 额定载流能力，成为智能门锁 BMS 信号采样与动力传输一体化的"长续航空间效率标杆"。支持总载流 25A（5Pin 并联），采用双重防呆结构与阶梯式导向设计，彻底杜绝安装工现场盲插导致的端子损伤；绝缘体选用 PA9T 耐高温材质，可承受 260℃ 无铅波峰焊峰值温度不变形；接触区采用选择性镀金工艺，初始接触电阻≤10mΩ，1000 次插拔后仍保持低阻稳定，确保门锁 5 年超长待机期内微功耗采样不失真。该连接器精准覆盖 3-5 串电芯全采样、NTC 温度监测、SMBus/I2C 通讯及主回路动力输出需求，广泛应用于全自动智能门锁、猫眼锁、指纹锁电池包及门铃联动系统等对空间、重量与长寿命有苛刻要求的场景，是智能门锁锂电系统垂直互联的"精密长效之选"。

为什么"5Pin+2.0mm+防呆"是智能门锁垂直场景的最优解？SYCAF01P5H1A的不可替代性

• 19.85mm长度=门锁电池仓的物理极限匹配：相比4Pin(17.85mm)/6Pin(21.85mm)，5Pin将长度精准定位在19.85mm，恰好匹配主流智能门锁电池仓宽度(18-22mm)；在宽度≥18mm的模组中，这是唯一能完整集成全部采样+动力+通讯引脚而不需额外扩展板的方案，避免传统分体式设计导致的布线混乱与成本上升。
• 5Pin引脚分配=门锁系统的"黄金比例"：3-5串门锁系统无需冗余引脚，5Pin可灵活配置为"3P采样+1P NTC+1P SMBus"或"2P采样+2P动力+1P通讯"，完美覆盖核心功能；相比6Pin版本，减少1个空脚，降低PCB布线复杂度、减少短路风险，同时节省10%-15%连接器成本；在门锁内部垂直空间受限但水平空间紧张的高密度场景中，5Pin是性价比最优解。
• 5A单针载流=门锁电机驱动的"安全余量"：门锁电机开锁瞬时电流通常3-5A@0.5s，5A单针额定值提供充足余量；多针并联动力通道承载5A持续/8A瞬时脉冲，温升≤25K@5A(远低于行业45K上限)，避免小尺寸连接器因过载发热导致端子退火或绝缘体老化；直插结构散热路径更直接，热量通过焊脚快速传导至PCB铜层，进一步降低温升。
• PA9T+镀金+防呆=门锁长寿命的"可靠性兜底"：门锁需5年以上使用寿命，直插连接器焊脚承受轴向拉力更大，对材料强度要求更高；PA9T HDT≥310℃耐受260℃波峰焊不变形，拉伸强度≥85MPa，确保焊脚锚固力≥50N；镀金层Au 0.05-0.1μm over Ni阻断氧化，1000次插拔后接触电阻漂移＜15%，而镀锡版在门锁潮湿环境下2年后常＞50mΩ，导致采样失真触发误报警；双重防呆结构从物理层面杜绝安装工误插，保护昂贵BMS电路板。
• DIP插件+导向柱=批量生产的"效率引擎"：5Pin DIP结构兼容波峰焊与选择性焊接，无需SMT钢网开孔(大批量钢网成本占比可达20%)；焊脚通孔锚固力≥50N，抗振性能优于SMT贴片版本，更适合门锁运输与安装振动场景；标准化定位柱完美适配自动化组装设备，单板装配时间从15s缩短至5s，提升产线效率60%以上。

智能门锁垂直场景深度适配指南：从"能用"到"好用"的工程细节

全自动智能门锁(7.4V/11.1V系统)：解决"超长待机+电机驱动+温湿度耐受+5年寿命"四重挑战

• 痛点：全自动门锁电池(3-4串锂电)需5年超长待机，静态功耗＜10μA；电机开锁瞬时电流5A@0.5s，4Pin动力不足导致电压跌落触发低电保护；户外门廊环境(-20℃~60℃,湿度90%)，普通连接器3年后绝缘体老化开裂；安装工现场接线，误插率高导致售后成本飙升。
• SYCAF01P5H1A解法：镀金层保证±0.5mV采样精度，静态接触电阻≤8mΩ确保低功耗；多针并联承载5A瞬时脉冲，温升≤20K@5A；PA9T材质耐受-40℃~125℃宽温域，85℃/85%RH双85测试1000h后无变形；明确的"咔哒"锁紧声反馈+防呆设计，让安装工确认连接到位；5Pin集成3路采样+NTC+SMBus+动力，减少接线错误风险。
• 避坑提示：门锁PCB建议使用高CTI材料(≥600V)满足安规爬电距离；采样走线做屏蔽处理抵抗电机EMI干扰；建议在连接器周围增加硅胶密封圈增强IP54防护；每批次做宽温循环测试(-40℃↔85℃,100cycles)，筛选早期失效品。

猫眼锁/视频锁(7.4V/11.1V系统)：平衡"高清视频+大电流脉冲+防水防尘+长寿命"矛盾

• 痛点：猫眼锁电池(3-5串)需支持高清视频通话，瞬时电流8A@3s(视频+电机同步)，5Pin动力不足导致视频卡顿；需±1mV采样精度确保视频续航预警准确；雨水渗入导致镀锡端子1年即腐蚀；用户频繁充电(月均2次)，2年后端子磨损。
• SYCAF01P5H1A解法：多针并联承载8A瞬时脉冲，温升≤30K@8A；镀金层保证±0.5mV采样精度；IP54防护等级耐受雨水侵蚀，ASTM B117盐雾测试48h后接触电阻≤12mΩ；双重锁扣防止使用中意外脱开；5Pin集成3路采样+NTC+SMBus+动力正负，实现单连接器全功能。
• 避坑提示：建议在连接器外围点胶密封增强防水；SMBus总线增加上拉电阻(10kΩ)确保信号完整性；视频输入端增加TVS管抑制浪涌；PCB conformal coating涂覆延伸至连接器焊脚区域。

指纹锁/密码锁(6V/7.4V系统)：解决"极致紧凑+微功耗采样+安装便捷+3年寿命"四重挑战

• 痛点：基础款指纹锁电池(4串碱性/锂电)追求极致轻薄，弯插连接器高度超6mm导致电池仓厚度增加；需±1mV采样精度确保低电量预警准确；安装工平均装机时间＜3分钟，误插导致返工率＞5%；3年寿命期内端子氧化导致采样漂移＞3mV。
• SYCAF01P5H1A解法：6.5mm超低高度(不含焊脚)助力电池仓减薄1.5mm；镀金层保证±0.5mV采样精度，3年寿命期内接触电阻≤12mΩ；明确的"咔哒"锁紧声反馈+防呆设计，让安装工3秒内确认连接到位，返工率降至＜0.5%；5Pin集成3路采样+NTC+I2C+动力，减少接线错误风险。
• 避坑提示：指纹锁PCB建议使用高频板材抵抗射频干扰；采样走线做差分对布线+屏蔽层；建议在连接器位置增加安装指示标识；每批次做插拔寿命+温湿度复合测试，确保批次可靠性。

门铃联动系统(3.7V/7.4V系统)：解决"极致轻量+微功耗采样+户外耐候+5年寿命"四重挑战

• 痛点：门铃联动电池(1-2串锂亚/锂电)对重量极度敏感，传统连接器单重＞1g；需±0.5mV采样精度确保5年寿命期内SOC估算准确；户外暴晒/雨淋/盐雾环境，普通连接器1年即失效；部署后无法维护，要求零故障率。
• SYCAF01P5H1A解法：单颗重量仅0.8g(含端子)，较同类产品轻35%；镀金层保证±0.3mV采样精度，加速老化等效5年寿命后接触电阻≤12mΩ；PA9T+镀金组合通过ASTM B117盐雾测试96h+UV老化1000h，接触电阻漂移＜10%；双重锁扣+防呆设计，防止野外动物啃咬或风力导致的意外脱开。
• 避坑提示：门铃设备PCB建议使用陶瓷基板抵抗极端环境；采样走线做差分对布线+屏蔽层；建议在连接器外围灌封硅胶增强IP68防护；每批次做5年等效加速老化测试(85℃/85%RH+UV+盐雾复合)，筛选早期失效品。

工程师选型决策树：何时必须选"5Pin+2.0mm+防呆"门锁专用母座而非其他规格？

• ✅ 选5Pin+2.0mm+防呆的场景：需顶部安装/出线且垂直空间≥7mm；需3-5串采样+动力+通讯一体；工作环境有振动/湿热/盐雾/宽温；产品寿命≥3年且需UL/IEC/IP认证；DIP波峰焊工艺；全自动门锁、猫眼锁、指纹锁、门铃联动等长寿命垂直空间标准化场景。
• ❌ 不选5Pin+2.0mm+防呆的场景：仅需2串以下采样(选2/4Pin更经济)；仅需动力输出(选2/4Pin)；垂直空间≤5mm(选90°弯插版本)；需SMT贴片工艺(选SMT版本)；需6串以上采样(选6/8Pin)；无顶部出线需求的侧向安装场景。
• ️ 关键验证项：确认PCB焊盘孔径公差±0.05mm(超差会导致虚焊或插装困难)；确认波峰焊预热温度≤130℃(避免PA9T热冲击)；确认5Pin引脚定义与门锁BMS芯片匹配(避免飞线)；确认直插焊脚长度与PCB厚度匹配(推荐焊脚露出1.5±0.3mm)；确认顶部出线方向与线缆走向一致(避免强行弯折)。

品控关键点（区别于通用参数的实战检验标准）

• 直插垂直度CPK强制管控：端子垂直度≤0.1mm，CPK≥1.33方可放行；超差会导致插拔力偏大或端子歪斜；每批次首件+每2小时巡检，建议使用垂直度规全检。
• 焊脚位置度全检：焊脚位置度≤0.08mm，100%光学检测；超差会导致DIP插装困难或虚焊；每批次抽检5件做切片验证，确认焊点空洞率＜5%。
• 镀金层XRF抽检频次：每批次首件+每2小时巡检，确认接触区Au≥0.05μm、Ni≥2μm；母座端子内壁电镀均匀性需重点检测底部与顶部厚度一致性。
• 微动磨损复合测试：每批次抽3件做"1000次插拔+5g随机振动"复合测试，确认接触电阻≤15mΩ；若单独插拔或振动测试合格但复合测试失败，说明镀金层厚度或硬度不足，需调整电镀参数。
• MSL 2级时效管控：PA9T开封后72小时内必须完成焊接；直插结构热容较大，吸湿物料更易在波峰焊时产生气泡，超期物料需在80℃烘箱除湿8小时并做上板切片验证。
• 5Pin信号完整性测试：每1000件抽3件做5Pin导通测试，确认各通道电阻偏差≤3%；若偏差＞5%，说明端子弹性不一致，需调整冲压模具或热处理参数。
• 直插焊脚锚固力测试：每批次抽5件做焊脚锚固力测试，确认轴向保持力≥50N、径向保持力≥40N；若低于标准，说明焊脚压入深度不足或PCB孔径偏大，需调整模具或PCB钻孔参数。
• 耐波峰焊验证：每批次抽3件做260℃/10s波峰焊测试，确认壳体无变形、端子无位移、焊脚垂直度仍≤0.1mm；若变形超差，说明PA9T批次稳定性不足，需更换供应商。
• 防呆功能100%验证：每批次抽取10件进行反向插入测试，确认无法完全插入且不会损坏端子；若可强行插入，说明防呆结构尺寸超差，需立即停线排查模具。
