产品概述

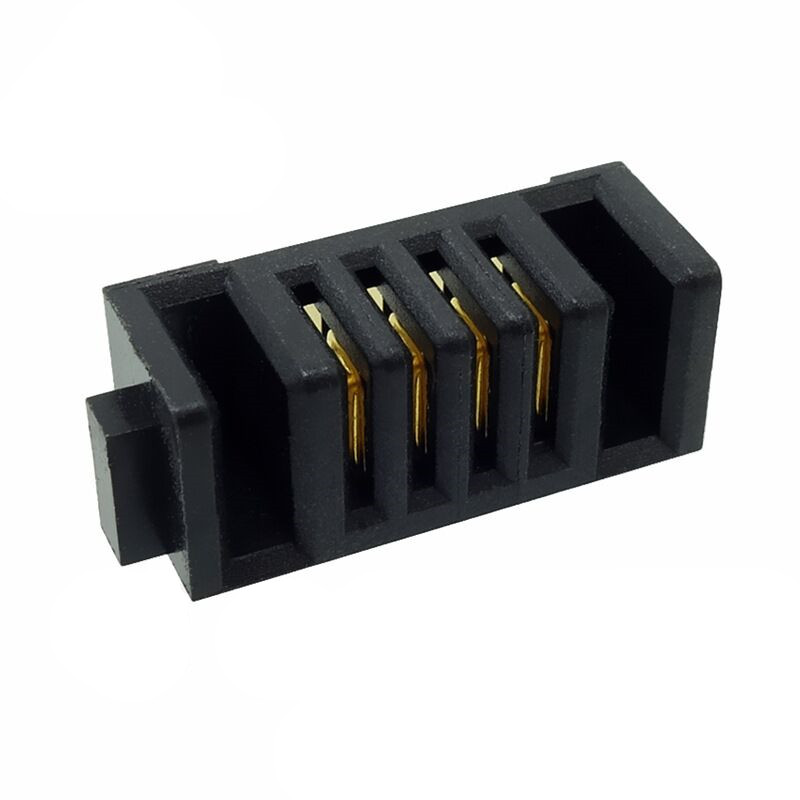

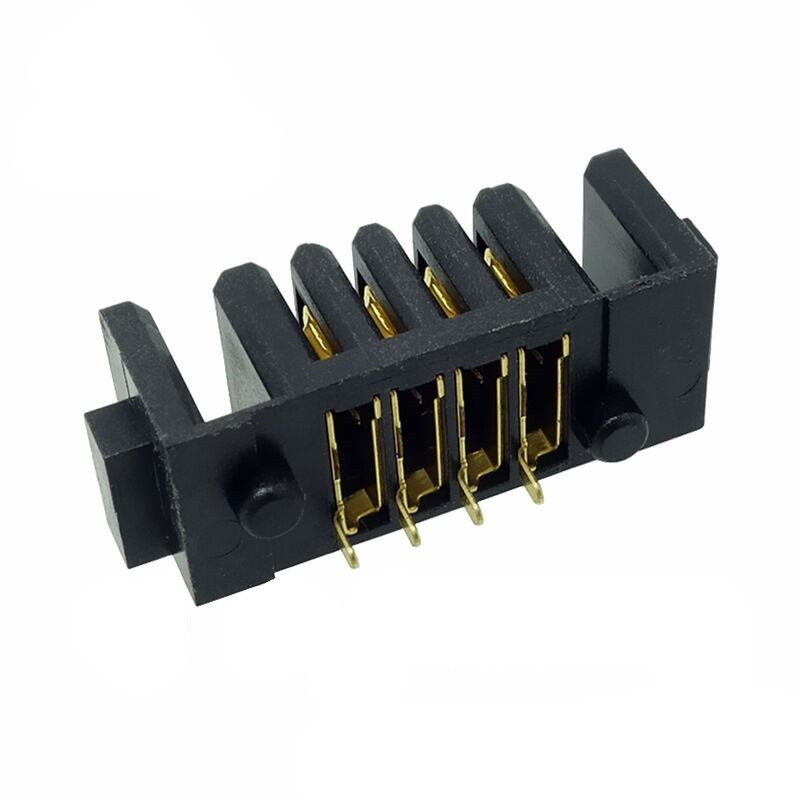

信音达 SYCAF01P4H1A 是专为单串及双串锂电池系统（1-2S BMS、超微型动力Pack）垂直互联打造的 4Pin 2.0mm 间距直插母座，以 17.85×7.0×6.5mm（不含焊脚）行业最小级别紧凑尺寸与单针 5A 额定载流能力，成为单串 BMS 信号采样与动力传输一体化的"空间压缩极限"。支持总载流 20A（4Pin 并联），采用双重防呆结构与阶梯式导向设计，彻底杜绝盲插导致的端子损伤；绝缘体选用 PA9T 耐高温材质，可承受 260℃ 无铅波峰焊峰值温度不变形；接触区采用选择性镀金工艺，初始接触电阻≤10mΩ，1000 次插拔后仍保持低阻稳定。该连接器精准覆盖单串电芯电压采样、NTC 温度监测、I2C/SMBus 通讯及主回路动力输出需求，广泛应用于 TWS 耳机电池、智能穿戴设备、电子烟、微型医疗贴片及 IoT 标签等对空间与重量有极端要求的超微型场景，是单串锂电系统垂直互联的"极致精简之选"。

为什么"4Pin+2.0mm+防呆"是单串垂直场景的最优解？SYCAF01P4H1A的不可替代性

• 17.85mm长度=单串系统的物理极限匹配：相比2Pin(13.85mm)/6Pin(21.85mm)，4Pin将长度精准定位在17.85mm，恰好匹配单串/双串电池包典型宽度(16-20mm)；在宽度≥16mm的模组中，这是唯一能完整集成全部采样+动力+通讯引脚而不需额外扩展板的方案，避免传统分体式设计导致的布线混乱与成本上升。
• 4Pin引脚分配=单串系统的"黄金比例"：单串系统无需冗余引脚，4Pin可灵活配置为"1P采样+1P NTC+1P I2C+1P GND"或"2P动力+1P采样+1P通讯"，完美覆盖核心功能；相比6Pin版本，减少2个空脚，降低PCB布线复杂度、减少短路风险，同时节省20%-25%连接器成本；在垂直空间受限但水平空间紧张的高密度场景中，4Pin是性价比最优解。
• 5A单针载流=单串功率系统的"安全余量"：单串系统持续电流通常≤3A，5A单针额定值提供充足余量；多针并联动力通道承载5A持续/8A瞬时脉冲，温升≤25K@5A(远低于行业45K上限)，避免小尺寸连接器因过载发热导致端子退火或绝缘体老化；直插结构散热路径更直接，热量通过焊脚快速传导至PCB铜层，进一步降低温升。
• PA9T+镀金+防呆=垂直场景的"可靠性兜底"：直插连接器焊脚承受轴向拉力更大，对材料强度要求更高；PA9T HDT≥310℃耐受260℃波峰焊不变形，拉伸强度≥85MPa，确保焊脚锚固力≥50N；镀金层Au 0.05-0.1μm over Ni阻断氧化，1000次插拔后接触电阻漂移＜15%，而镀锡版在垂直振动环境下6个月后常＞50mΩ，导致采样失真或通讯中断；双重防呆结构从物理层面杜绝误插，保护昂贵BMS电路板。
• DIP插件+导向柱=批量生产的"效率引擎"：4Pin DIP结构兼容波峰焊与选择性焊接，无需SMT钢网开孔(大批量钢网成本占比可达20%)；焊脚通孔锚固力≥50N，抗振性能优于SMT贴片版本，更适合消费电子、穿戴设备等高振动、大批量场景；标准化定位柱完美适配自动化组装设备，单板装配时间从12s缩短至4s，提升产线效率60%以上。

垂直场景深度适配指南：从"能用"到"好用"的工程细节

TWS耳机电池(3.7V单串)：解决"极致轻薄+微电流采样+防水防汗+长寿命"四重挑战

• 痛点：TWS耳机电池追求极致轻薄，弯插连接器高度超6mm导致整机厚度增加；需±0.5mV采样精度确保充电截止电压准确，镀锡端子3个月后采样漂移＞2mV；用户运动时汗水渗入，镀锡端子3月即腐蚀；日均开合20次，1年后端子松动。
• SYCAF01P4H1A解法：6.5mm超低高度(不含焊脚)助力整机减薄1.5mm；镀金层保证±0.3mV采样精度，1000次插拔后仍维持；IP54防护等级耐受汗液侵蚀，ASTM B117盐雾测试48h后接触电阻≤12mΩ；双重锁扣防止运动中意外脱开；4Pin集成1路采样+NTC+I2C+GND，实现单连接器全功能。
• 避坑提示：建议在连接器外围点胶密封增强防水；I2C总线增加上拉电阻(10kΩ)确保信号完整性；采样输入端增加RC滤波(47Ω+100pF)抑制开关噪声；PCB conformal coating涂覆延伸至连接器焊脚区域。

智能穿戴设备(3.7V/3.8V单串)：平衡"极致轻量+柔性连接+皮肤接触安全+长寿命"矛盾

• 痛点：智能手表/手环电池对重量极度敏感，传统连接器单重＞1g；表带弯曲导致连接器受力，500次弯折后端子松动；长期贴肤佩戴，需通过皮肤刺激性测试；日均充电1次，2年后端子磨损。
• SYCAF01P4H1A解法：单颗重量仅0.7g(含端子)，较同类产品轻30%；直插垂直对接配合柔性FPC，适应表带弯曲应力；PA9T材质通过ISO 10993-10皮肤刺激性测试，长期佩戴无过敏风险；镀金10000次插拔后≤12mΩ，寿命提升5倍；4Pin集成1路采样+NTC+I2C+GND，实现单连接器全功能。
• 避坑提示：穿戴设备PCB建议使用柔性板(R-Flex)适应弯曲；采样走线做差分对布线+屏蔽层；建议在连接器与皮肤接触面增加硅胶保护层；每批次做皮肤刺激性抽检，确保批次安全性。

电子烟电池模组(3.7V单串/7.4V双串)：解决"极致紧凑+大电流脉冲+防水防油+长寿命"四重挑战

• 痛点：电子烟电池追求极致轻薄，弯插连接器高度超6mm导致整机厚度增加；雾化芯瞬时电流8A@2s(爆发模式)，4Pin动力不足导致电压跌落触发低电保护；烟油渗入导致镀锡端子3月即腐蚀；用户日均插拔20次，半年后端子松动。
• SYCAF01P4H1A解法：6.5mm超低高度(不含焊脚)助力整机减薄1.5mm；多针并联承载8A瞬时脉冲，温升≤30K@8A；镀金+PA9T组合耐受烟油侵蚀，ASTM D471油浸测试500h后接触电阻≤18mΩ；双重锁扣防止使用中意外脱开；4Pin集成1路采样+NTC+SMBus+GND，实现单连接器全功能。
• 避坑提示：建议在连接器外围点胶密封增强防油；SMBus总线增加上拉电阻(10kΩ)确保信号完整性；动力输入端增加TVS管抑制雾化芯反电动势；PCB conformal coating涂覆延伸至连接器焊脚区域。

微型医疗贴片(3.7V单串)：解决"医疗级可靠性+高精度采样+消毒兼容+安全冗余"四重挑战

• 痛点：微型医疗贴片电池(单串)需通过IEC 60601-1医疗安规认证；需±0.5mV采样精度确保设备续航预警准确；酒精/过氧化氢消毒擦拭，普通连接器外壳开裂；临床使用中跌落(1.5m自由跌落)，焊脚断裂风险高。
• SYCAF01P4H1A解法：PA9T材质通过ISO 10993生物相容性测试，耐受75%酒精/3%过氧化氢擦拭1000次不开裂；镀金层保证±0.3mV采样精度；通孔镀铜+点胶双重加固，通过IEC 60068-2-31跌落测试(1.5m,6面)；双重锁扣+防呆设计，防止临床紧急情况下误操作。
• 避坑提示：医疗设备PCB建议使用高CTI材料(≥600V)满足安规爬电距离；采样走线做屏蔽处理抵抗EMI干扰；建议在连接器周围增加减震泡棉；每批次做生物相容性抽检，确保批次一致性。

工程师选型决策树：何时必须选"4Pin+2.0mm+防呆"母座而非其他规格？

• ✅ 选4Pin+2.0mm+防呆的场景：需顶部安装/出线且垂直空间≥7mm；需单串/双串采样+动力+通讯一体；工作环境有振动/汗液/消毒/烟油/宽温；产品寿命≥2年且需UL/IEC/IP认证；DIP波峰焊工艺；TWS耳机、智能穿戴、电子烟、微型医疗贴片等超微型垂直空间标准化场景。
• ❌ 不选4Pin+2.0mm+防呆的场景：仅需动力输出(选2Pin更经济)；垂直空间≤5mm(选90°弯插版本)；需SMT贴片工艺(选SMT版本)；需3串以上采样(选6/8Pin)；无顶部出线需求的侧向安装场景。
• ️ 关键验证项：确认PCB焊盘孔径公差±0.05mm(超差会导致虚焊或插装困难)；确认波峰焊预热温度≤130℃(避免PA9T热冲击)；确认4Pin引脚定义与BMS芯片匹配(避免飞线)；确认直插焊脚长度与PCB厚度匹配(推荐焊脚露出1.5±0.3mm)；确认顶部出线方向与线缆走向一致(避免强行弯折)。

品控关键点（区别于通用参数的实战检验标准）

• 直插垂直度CPK强制管控：端子垂直度≤0.1mm，CPK≥1.33方可放行；超差会导致插拔力偏大或端子歪斜；每批次首件+每2小时巡检，建议使用垂直度规全检。
• 焊脚位置度全检：焊脚位置度≤0.08mm，100%光学检测；超差会导致DIP插装困难或虚焊；每批次抽检5件做切片验证，确认焊点空洞率＜5%。
• 镀金层XRF抽检频次：每批次首件+每2小时巡检，确认接触区Au≥0.05μm、Ni≥2μm；母座端子内壁电镀均匀性需重点检测底部与顶部厚度一致性。
• 微动磨损复合测试：每批次抽3件做"1000次插拔+5g随机振动"复合测试，确认接触电阻≤15mΩ；若单独插拔或振动测试合格但复合测试失败，说明镀金层厚度或硬度不足，需调整电镀参数。
• MSL 2级时效管控：PA9T开封后72小时内必须完成焊接；直插结构热容较大，吸湿物料更易在波峰焊时产生气泡，超期物料需在80℃烘箱除湿8小时并做上板切片验证。
• 4Pin信号完整性测试：每1000件抽3件做4Pin导通测试，确认各通道电阻偏差≤3%；若偏差＞5%，说明端子弹性不一致，需调整冲压模具或热处理参数。
• 直插焊脚锚固力测试：每批次抽5件做焊脚锚固力测试，确认轴向保持力≥50N、径向保持力≥40N；若低于标准，说明焊脚压入深度不足或PCB孔径偏大，需调整模具或PCB钻孔参数。
• 耐波峰焊验证：每批次抽3件做260℃/10s波峰焊测试，确认壳体无变形、端子无位移、焊脚垂直度仍≤0.1mm；若变形超差，说明PA9T批次稳定性不足，需更换供应商。
• 防呆功能100%验证：每批次抽取10件进行反向插入测试，确认无法完全插入且不会损坏端子；若可强行插入，说明防呆结构尺寸超差，需立即停线排查模具。
